摄像头图像采集模块（代码+仿真时序）

主要是ov5640的图像采集，最终通过DDR3输出到LCD屏幕上，整个代码最重要的是8位数据转16位RGB565数据的拼接部分，要保证信号的同步控制，减少时钟域交叉。以及帧与帧之间等待10帧保证数据的稳定。

module cmos_capture_data(
    input                 rst_n            ,  //复位信号
    //摄像头接口
    input                 cam_pclk         ,  //cmos 数据像素时钟
    input                 cam_vsync        ,  //cmos 场同步信号
    input                 cam_href         ,  //cmos 行同步信号， //也可以认为是像素有效信号
    input  [7:0]          cam_data         ,   数据信号，8位的，每两个数据拼接成一个16位的有效像素点
    //用户接口
    output                cmos_frame_vsync ,  //帧有效信号
    output                cmos_frame_href  ,  //行有效信号
    output                cmos_frame_valid ,  //数据有效使能信号
    output       [15:0]   cmos_frame_data     //有效数据
    );

//寄存器全部配置完成后，先等待10帧数据
//待寄存器配置生效后再开始采集图像
parameter  WAIT_FRAME = 4'd10    ;            //寄存器数据稳定等待的帧个数

//reg define
reg             cam_vsync_d0     ;
reg             cam_vsync_d1     ;
reg             cam_href_d0      ;
reg             cam_href_d1      ;
reg    [3:0]    cmos_ps_cnt      ;            //等待帧数稳定计数器
reg    [7:0]    cam_data_d0      ;
reg    [15:0]   cmos_data_t      ;            //用于8位转16位的临时寄存器
reg             byte_flag        ;            //16位RGB数据转换完成的标志信号
reg             byte_flag_d0     ;
reg             frame_val_flag   ;            //帧有效的标志

wire            pos_vsync        ;            //采输入场同步信号的上升沿 //标识新一帧图像开始的一个信号

//*****************************************************
//**                    main code
//*****************************************************

//采输入场同步信号的上升沿
assign pos_vsync = (~cam_vsync_d1) & cam_vsync_d0;

//输出帧有效信号
assign  cmos_frame_vsync = frame_val_flag  ?  cam_vsync_d1  :  1'b0;

//输出行有效信号
assign  cmos_frame_href  = frame_val_flag  ?  cam_href_d1   :  1'b0;

//输出数据使能有效信号
assign  cmos_frame_valid = frame_val_flag  ?  byte_flag_d0  :  1'b0;

//输出数据  cmos_frame_data即565数据
assign  cmos_frame_data  = frame_val_flag  ?  cmos_data_t   :  1'b0;

//打拍的作用是为了抓取摄像头场同步信号和行同步信号的上升沿，以及输出帧有效信号
always @(posedge cam_pclk or negedge rst_n) begin
    if(!rst_n) begin
        cam_vsync_d0 <= 1'b0;
        cam_vsync_d1 <= 1'b0;
        cam_href_d0 <= 1'b0;
        cam_href_d1 <= 1'b0;
    end
    else begin
        cam_vsync_d0 <= cam_vsync;
        cam_vsync_d1 <= cam_vsync_d0;
        cam_href_d0 <= cam_href;
        cam_href_d1 <= cam_href_d0;
    end
end

//对帧数进行计数
always @(posedge cam_pclk or negedge rst_n) begin
    if(!rst_n)
        cmos_ps_cnt <= 4'd0;
    else if(pos_vsync && (cmos_ps_cnt < WAIT_FRAME))
        cmos_ps_cnt <= cmos_ps_cnt + 4'd1;
end

//帧有效标志
always @(posedge cam_pclk or negedge rst_n) begin
    if(!rst_n)
        frame_val_flag <= 1'b0;
    else if((cmos_ps_cnt == WAIT_FRAME) && pos_vsync)  //十帧的等待和新的一帧的到来
        frame_val_flag <= 1'b1;
    else;
end

//8位数据转16位RGB565数据      //拼接数据
always @(posedge cam_pclk or negedge rst_n) begin
    if(!rst_n) begin
        cmos_data_t <= 16'd0;
        cam_data_d0 <= 8'd0;
        byte_flag <= 1'b0;      //16位RGB数据转换完成的标志信号
    end
    else if(cam_href) begin   //行同步信号
        byte_flag <= ~byte_flag;
        cam_data_d0 <= cam_data;
        if(byte_flag)
            cmos_data_t <= {cam_data_d0,cam_data};
        else;
    end
    else begin
        byte_flag <= 1'b0;
        cam_data_d0 <= 8'b0;
    end
end

//产生输出数据有效信号(cmos_frame_valid)
always @(posedge cam_pclk or negedge rst_n) begin
    if(!rst_n)
        byte_flag_d0 <= 1'b0;
    else
        byte_flag_d0 <= byte_flag;
end

endmodule

时序图草稿：

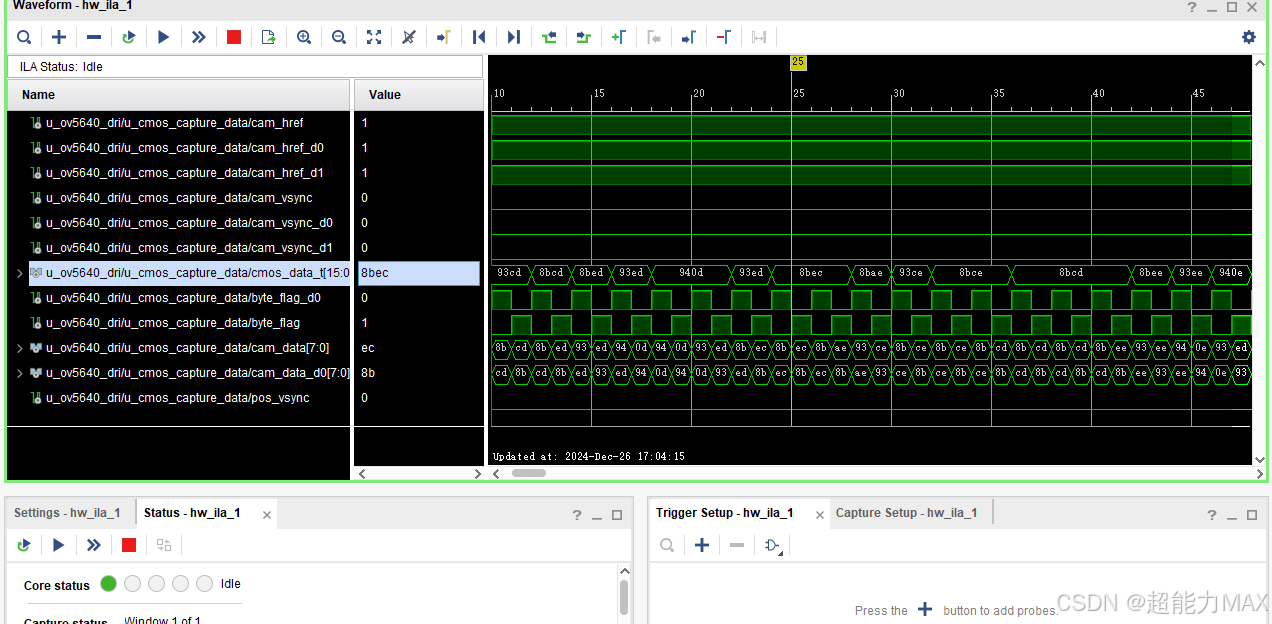

利用ILA抓取信号分析：

发现拼接符合数据同步的需求
