串口UART接收

串口接收：串---->并

空闲状态，rx为高电平，发送起始位的时候会置为低电平。

假如采样起始位的时候，采到了低电平怎么办

做法1:该数据直接舍弃，也就是不通知外界完成了一个数据的接收，不产生标志信号
做法2:当成新的起始位来解
做法3:当成正确的数据通知外部
做法4:通知外界接收完成，但同时也输出一个错误标志信号，告知外界，此次接收的数据是错误的

1.设计部分

module uart_rx_1(input clk ,
                 input reset_n ,
                 input uart_rx ,
                 output reg [7:0]rx_data,
                 output reg rx_done    );
    //默认使用波特率BAUD 9600  时钟频率 CLK_FREQ  50MHz
    parameter BAUD = 9600;
    parameter CLK_FREQ = 50_000_000;
    parameter bps_c = CLK_FREQ / BAUD ;
    reg rx_en ;
    reg[3:0] rx_flag;
        // bps
        reg [30:0] counter_bps ;
      always@(posedge clk or negedge reset_n)
        if(! reset_n)
            counter_bps <= 0 ;
        else if (rx_en)
            if(counter_bps == bps_c - 1)
                counter_bps <= 0 ;
            else
                counter_bps <= counter_bps + 1'b1 ;
        else
            counter_bps <= 0 ;
        reg dff_rx_0 , dff_rx_1 ;
        reg r_uart_rx;
        wire neg_rx_go ;
        always@(posedge clk )
            dff_rx_0 <= uart_rx ;
        always@(posedge clk )
            dff_rx_1 <= dff_rx_0 ;
        always@(posedge clk )
            r_uart_rx <= dff_rx_1 ;

        assign neg_rx_go = (dff_rx_1 == 0)&&(r_uart_rx == 1);

      // rx_en
        always@(posedge clk or negedge reset_n)
        if(! reset_n)
            rx_en <= 0 ;
        else if(neg_rx_go)
            rx_en <= 1 ;
        else if((rx_flag==9)&&(counter_bps == bps_c - 1))
            rx_en <= 0 ;
        else if((rx_flag==0)&&(counter_bps == bps_c/2 )&&(dff_rx_1==1))
            rx_en <= 0 ;

     // rx_flag
     //   always@(posedge clk or negedge reset_n)
     //   if(!reset_n) rx_flag <= 4'b0000 ;
     //   else if(counter_bps == bps_c - 1)
     //   begin
     //       if(rx_flag == 9)
     //           rx_flag <= 0 ;
     //       else
     //           rx_flag <= rx_flag + 1'b1 ;
     //   end

     // rx_flag
        always@(posedge clk or negedge reset_n)
        if(!reset_n)
               rx_flag <= 4'b0000 ;
        else if((rx_flag == 9)&&(counter_bps == bps_c /2))
                rx_flag <= 4'b0000 ;
        else if(counter_bps == bps_c - 1)
                rx_flag <= rx_flag + 1'b1 ;

     // [7:0]r_rx_data
     reg [7:0] r_rx_data;
     always@(posedge clk )
       if(!rx_en) r_rx_data <= r_rx_data;
       else if(counter_bps == bps_c / 2)
        begin
            case(rx_flag)
            1 : r_rx_data[0] <= dff_rx_1;
            2 : r_rx_data[1] <= dff_rx_1;
            3 : r_rx_data[2] <= dff_rx_1;
            4 : r_rx_data[3] <= dff_rx_1;
            5 : r_rx_data[4] <= dff_rx_1;
            6 : r_rx_data[5] <= dff_rx_1;
            7 : r_rx_data[6] <= dff_rx_1;
            8 : r_rx_data[7] <= dff_rx_1;
            default : r_rx_data <= r_rx_data;
            endcase
        end


    // rx_done
     always@(posedge clk)
            rx_done <= (rx_flag==9)&&(counter_bps == bps_c - 1);
    // rx_data ;
       always@(posedge clk)
           if(rx_done) rx_data <= r_rx_data;
endmodule

2.模块分析

(1)两级触发器，用于消除亚稳态

reg dff_rx_0 , dff_rx_1 ;
        reg r_uart_rx;
        wire neg_rx_go ;
        always@(posedge clk )
            dff_rx_0 <= uart_rx ;
        always@(posedge clk )
            dff_rx_1 <= dff_rx_0 ;
        always@(posedge clk )
            r_uart_rx <= dff_rx_1 ;

        assign neg_rx_go = (dff_rx_1 == 0)&&(r_uart_rx == 1);

neg_rx_go为1可能表示接收器处于一种“准备就绪”的状态，即它已经接收到了数据并且当前没有新的数据正在被接收。neg_rx_go 信号通过比较dff_rx_1（当前值）和r_uart_rx（前一个值）来检测是否有数据从高电平跳变到低电平，这通常表示接收到新的有效数据。

为了处理毛刺信号，即在比特周期的一半时，如果信号是高电平，可能是噪声等引起的毛刺，而不是有效的起始位。

(2)锁存器

// rx_done
     always@(posedge clk)
            rx_done <= (rx_flag==9)&&(counter_bps == bps_c - 1);
    // rx_data ;
       always@(posedge clk)
           if(rx_done) rx_data <= r_rx_data;

rx_data会在传送过程中发生变化，和上篇串口发送模块一样，需要设置锁存器r_rx_data

3.测试

接收是从低位往高位接收

`timescale 1ns / 1ns
module uart_rx_tb();
    reg clk , reset_n ;
    reg uart_rx;
    wire [7:0]rx_data;
    wire rx_done;
    uart_rx_1 uart_rx_tb_( .clk(clk) ,
               .reset_n(reset_n) ,
               .uart_rx(uart_rx) ,
               .rx_data(rx_data),
               .rx_done(rx_done)    );

    initial clk = 1 ;
    always #10 clk = ~clk ;
    initial
    begin

        reset_n = 0 ;
        uart_rx = 1 ;
        #201;
        reset_n = 1 ;  #2000;
        //   0F   0000_1111
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        #200000;
     //   55   0101_0101
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        uart_rx = 0 ; #(5208*20);
        uart_rx = 1 ; #(5208*20);
        #200000;

        $stop;
    end


endmodule

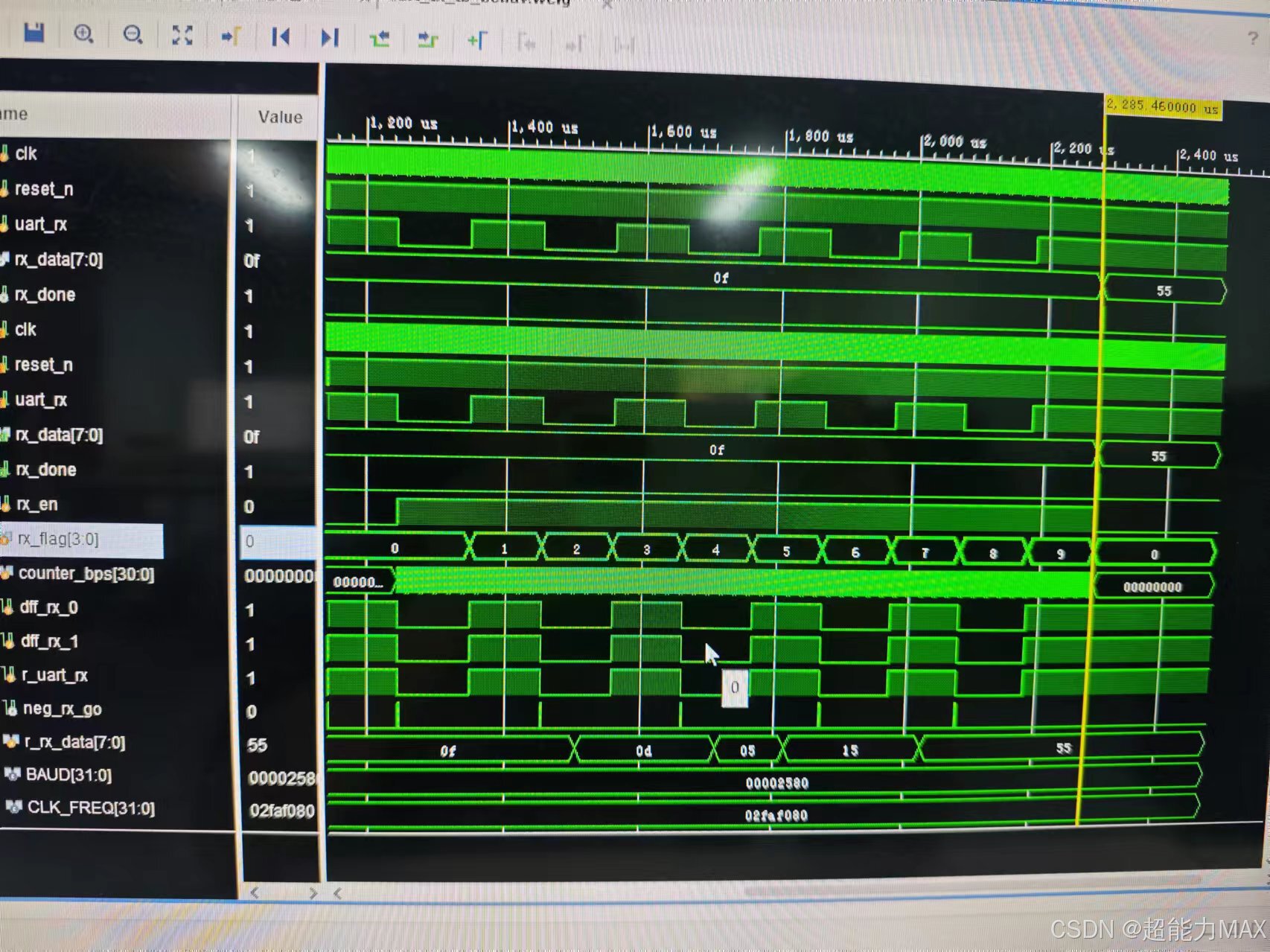

结果：

---

4.优化

正常传输 ：波特率115200    传输一位bit的时间1/115200=8680.5ns

                                              传输十位就需要86805ns

如果是误差传输：例如发送时间由于设备原因少了10ns，即传输位时间为8670.5，则传输十位就需要80705，发送器就少了100ns,而接收器比发送器多了100ns,会导致发送方发完第一个数据后，会接着立即发送第二个数据，而接收方还处于接收上一个数据的状态，忽略掉新一个数据的起始位，导致第二个数据接受失败！这个bug很难发现问题，最终通过示波器抓取波形分析才能找到问题。

问题解决：通过在停止位的位时间的中点，就停止数据接收，节省0.5s的时间，避免下一个信号到来错过起始位。

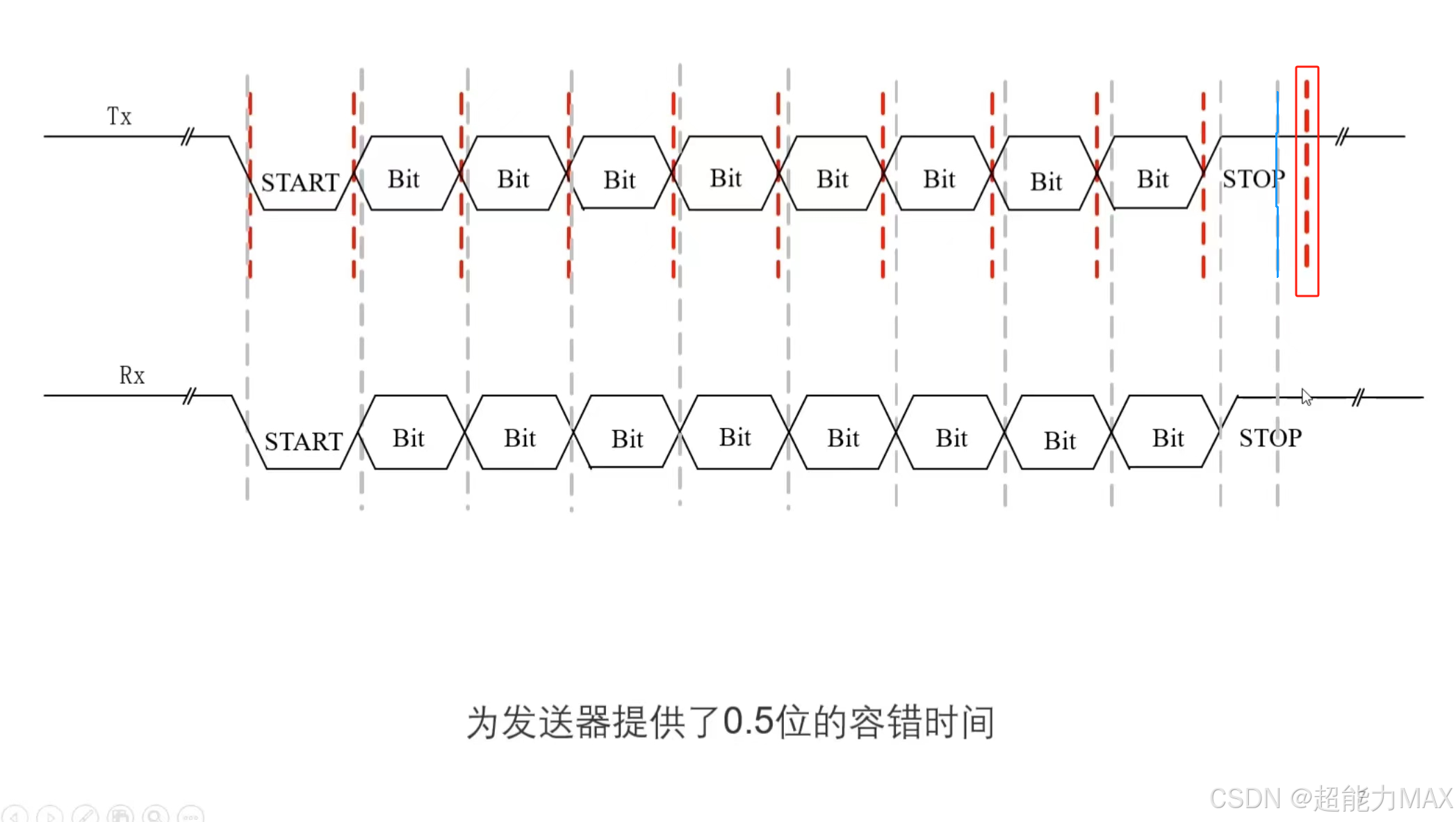

即将stop信号提前到蓝线处：

代码修改：

//(rx_flag==9)&&(counter_bps == bps_c - 1)
(rx_flag==9)&&(counter_bps == bps_c / 2)

//rx_done<=(rx_flag==9)&&(counter_bps==bps_c/2)
