双网合一，开发无忧——最新CAN+以太网开发板资料速递！

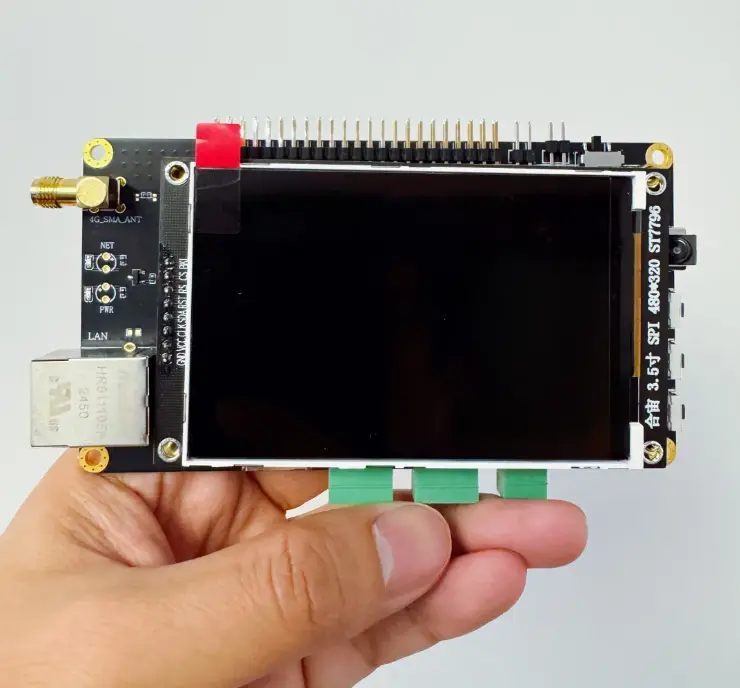

工程师朋友们已安排！Air780EPM开发板凭借其双协议兼容性、高性能处理能力及丰富的扩展接口，可广泛应用于工业控制、智能交通、医疗设备等领域。

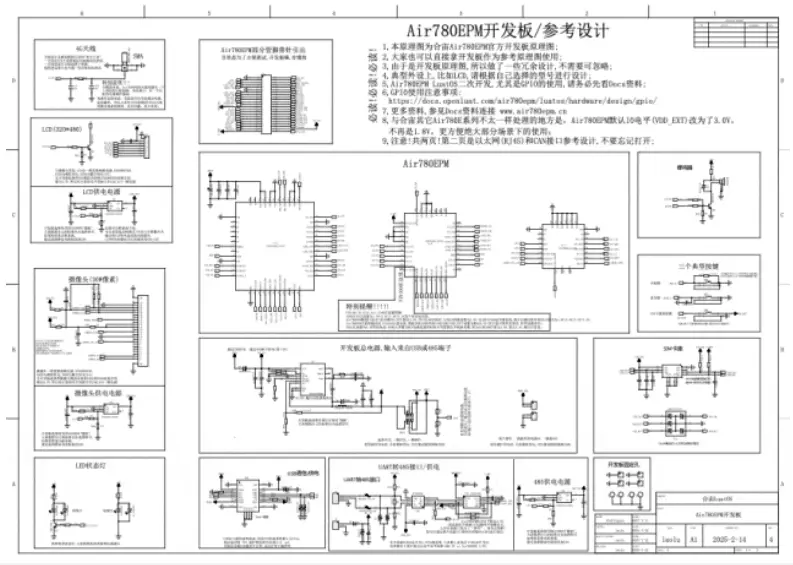

Air780EPM最新固件新增支持以太网/CAN/OneWire，需要的朋友可下载调试。硬件手册、原理图及PCB封装、参考设计原理图等硬件资料，也都可以从资料中心下载。

最新固件和demo下载：

https://docs.openluat.com/air780epm/luatos/firmware/

最新硬件资料下载：

https://docs.openluat.com/air780epm/product/shouce/

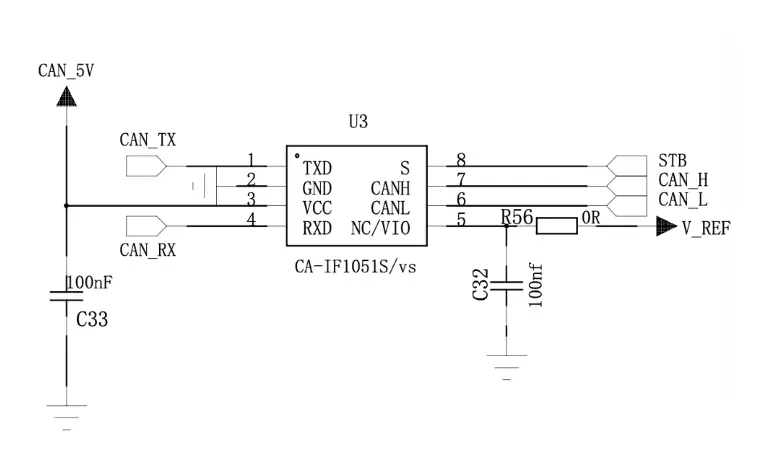

一、CAN接口电路参考设计

Air780EPM开发板及参考设计，采用的是川土微CAN收发器芯片。

川土微CAN收发器芯片，本封装共有两个型号：

一个是CA-IF1051S；

一个是CA-IF1051VS；

区别是PIN5逻辑电平供电管脚的不同：

CA-IF1051S的PIN5保持悬空，逻辑电平同PIN3 VCC电压；CA-IF1051VS的PIN5单独供电VREF，逻辑电平同VREF。

Air780EPM的VREF默认3.0V，与Air780EPM IO电平一致，因此即便在CA-IF1051VS的VCC电压是5V的情况下，也可以不需要电平转换电路。

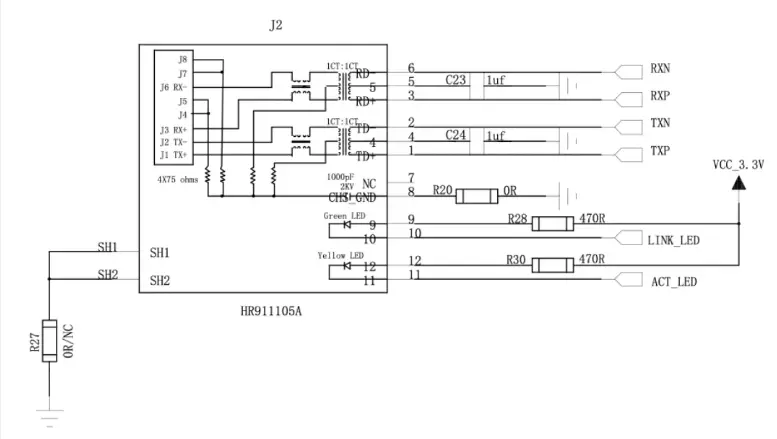

二、以太网RJ45电路参考设计

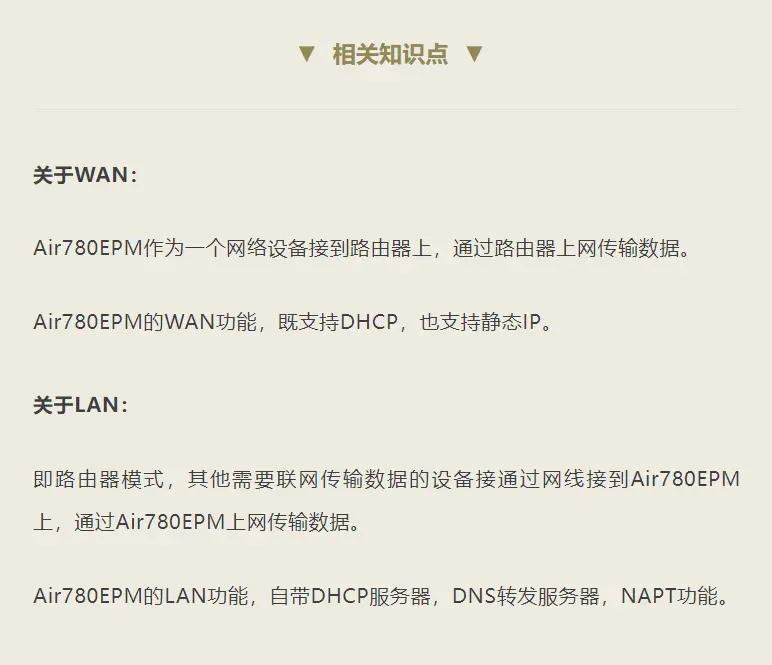

Air780EPM既可以支持WAN功能，也可以支持LAN功能。实际应用场景中，我们最常用到的功能是4G模组的LAN功能，也就是大家常说的4G转以太网功能。

所以，Air780EPM开发板只有一个RJ45接口，默认支持LAN功能。

同时支持WAN和LAN功能，则需要预留两路RJ45接口电路（包括两个CH390H）。

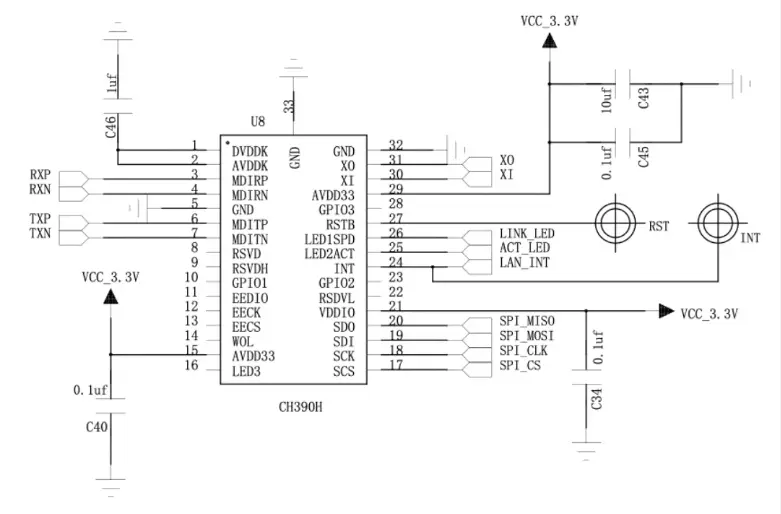

Air780EPM开发板使用的是沁恒CH390H作为参考，当然，您也可以直接使用沁恒CH390D替代，二者硬件封装不同，但软件一致。

今天的内容就分享到这里了~
