keyskingSTM32课程笔记

keysking，哥，你NB了，求你继续更新，粉丝什么都会做的

P1---LED电灯

GPIO引脚，又被称呼为通用引脚，作用就是在STM32内核的控制下，接收电压，或者输出电压。

接收电压

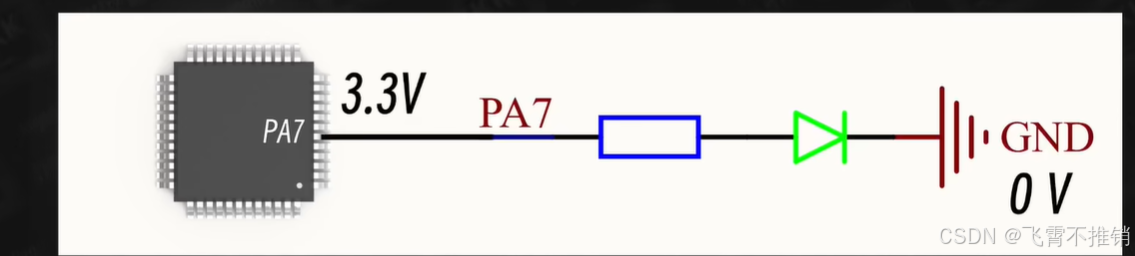

下图为接收电压。  3.3V和0V之间有了电势差，产生了电流，LED灯就此亮了起来。

释放电压

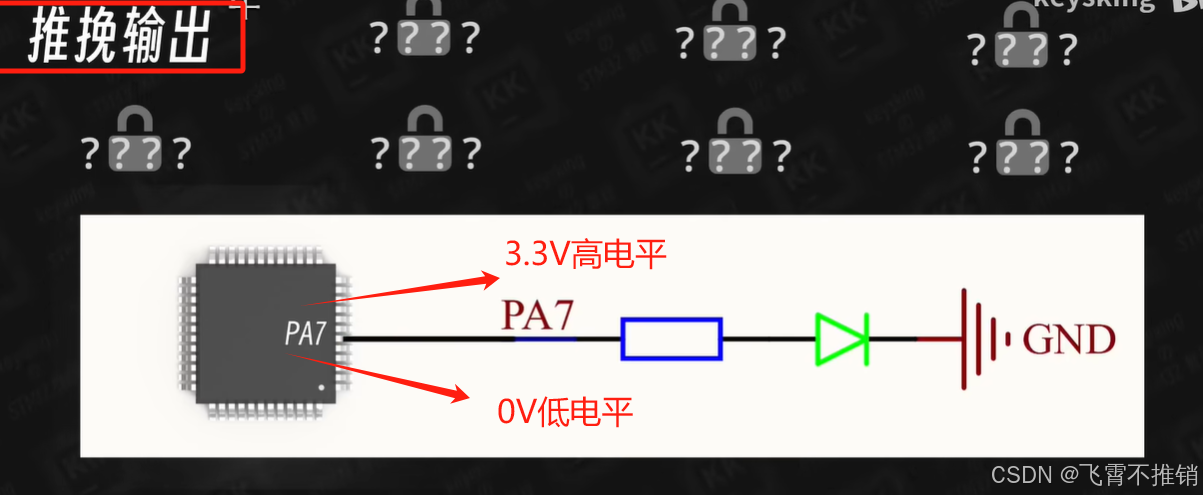

在8大模式之一的推挽输出模式中，可以进行电压的输出，可以输出3.3V的高电平，也可以输出0V的低电平

P2---电灯宗师

闪烁太快了，需要延迟

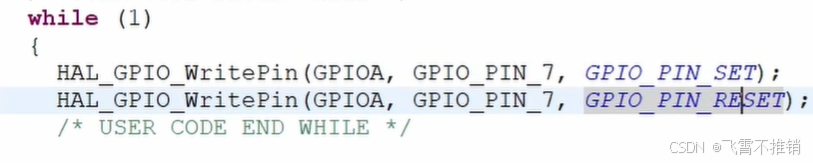

需要延迟函数的情况：下面是一个对GPIO引脚，GPIO7号引脚，调为高电平（第一句），调为低电平的代码。目的是实现LED灯的闪烁。

出现了问题，这样的写的代码，闪烁的太快（高点电平变化的太快）。人眼是看不出来闪烁的。

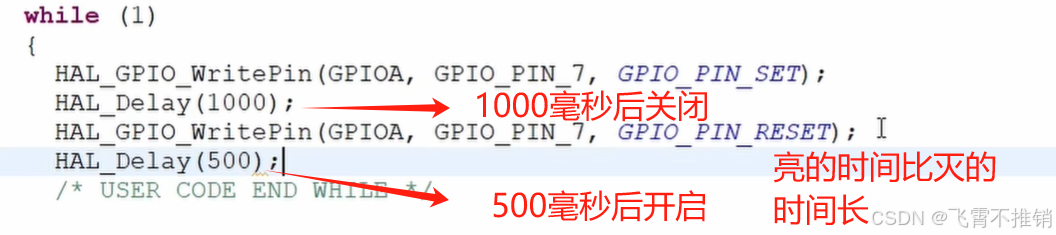

使用延迟函数

        总结：前面两个都是做的控制GPIO口输出高低电平，模式是GPIO_OUTPUT

---

P3---按键控制小灯亮起

KEY1分析

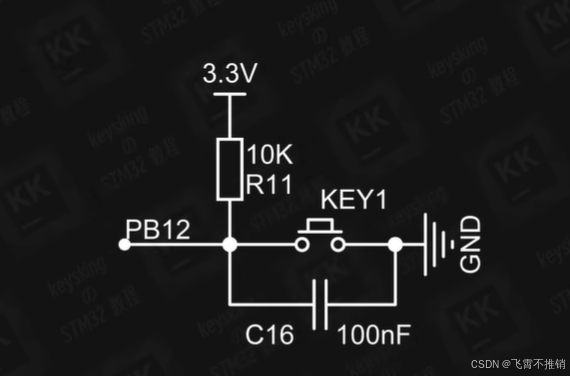

按键KEY1，电路图，以下对按键K1进行分析

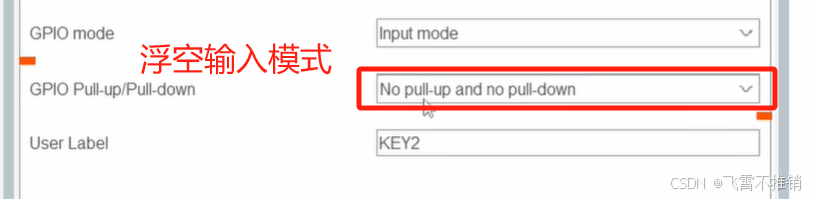

GPIO的浮空输入模式

浮空输入模式状态下，PB12处相当于一个很大的电阻，根据电阻越大分压越大，此时10K的电阻处几乎没有电压。PB12处，几乎吃到了电源的所有压强。此时读取PB12处的电平值，是高电平3.3V。（下图1）。

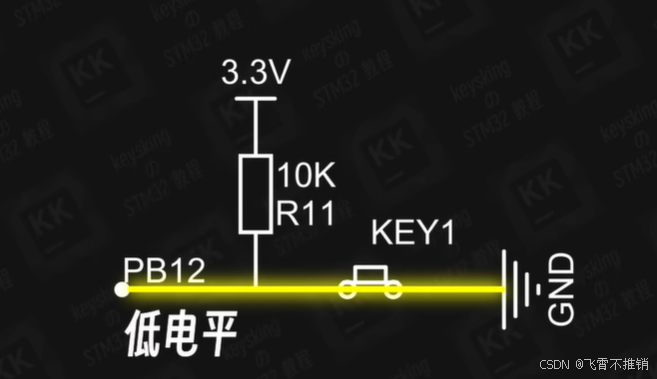

当按键按下的时候，电路接通，此时PB12和GND相连接，电压为低电平0V.

综上: 按键key，按下PB12是低电平。不按PB12是高电平

什么是上拉（加个上拉电阻）

上拉：使用电源将GPIO口处的电平拉高的操作，称为上拉。（一般上拉操作需要一个电阻配合，因为不能直接将芯片引脚和电源相连接。）

具体如何完成上拉操作的：

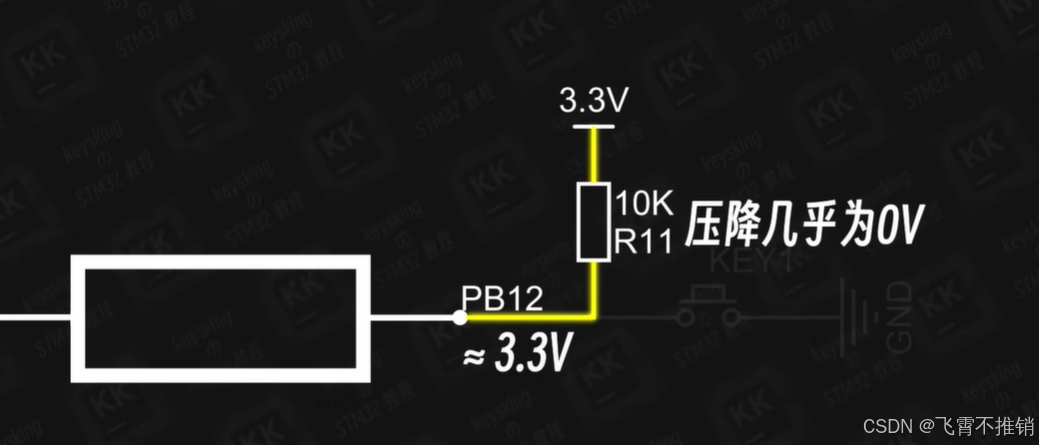

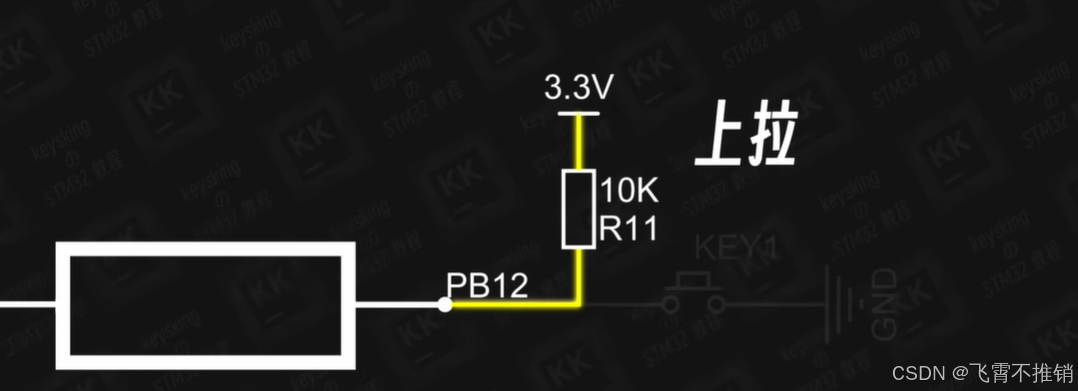

此时PB12通过电阻直接连到了一个电源上，并且上面有一个电阻。浮空输入模式状态下，PB12处相当于一个很大的电阻，根据电阻越大分压越大，此时10K的电阻处几乎没有电压。PB12处，几乎吃到了电源的所有压强。此时读取PB12处的电平值，是高电平3.3V。（下图1）。

什么是抖动

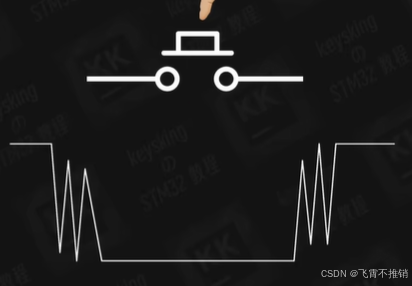

在按键按下的的时候，是有人无法察觉的“高频率的，电平的高低变化”，如下图

消除抖动

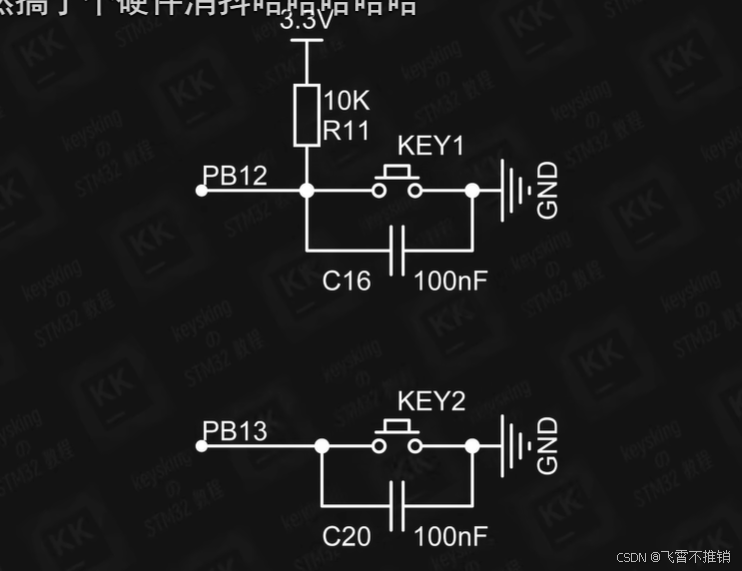

按键两端加电容式是为了消除抖动。硬件消除抖动，有一定概率无法完全消除抖动，需要软件延时100ms，通过这种软件消除抖动的方式进行消抖。至于为什么是100ms。因为抖动一般100ms就会消失

KEY2分析

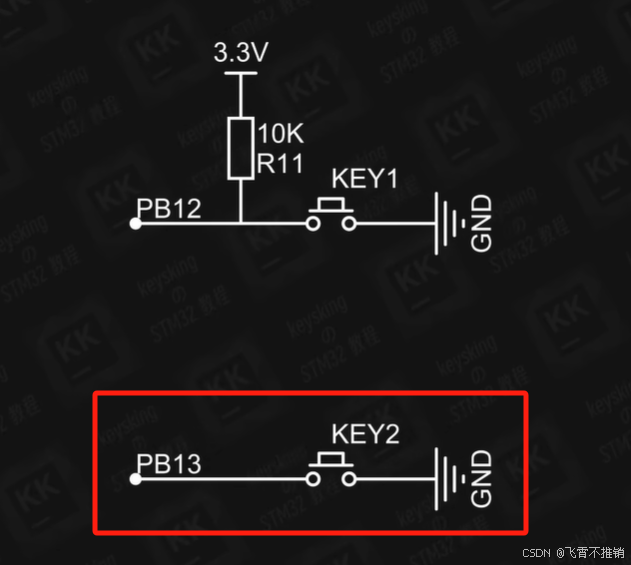

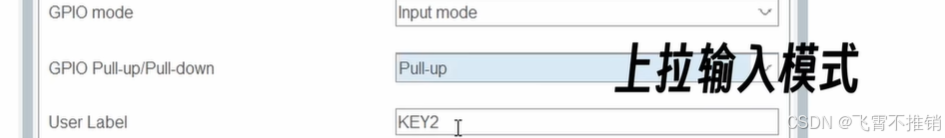

如图所示，KEY2没有上拉电阻，所以需要设置对应的PB13为“上拉模式”，而不再是“浮空输入模式”。设置为上拉模式之后，就跟KEY一样了。按下前PB13是高电平，按下后PB13是低电平（PB13直接和GND相连接）

即当电路没有上拉电阻的时候，就使用STM32内置的上拉电阻，把输出模式调整以下就可以。

P5---GPIO内部的那些事（重点）

成员介绍

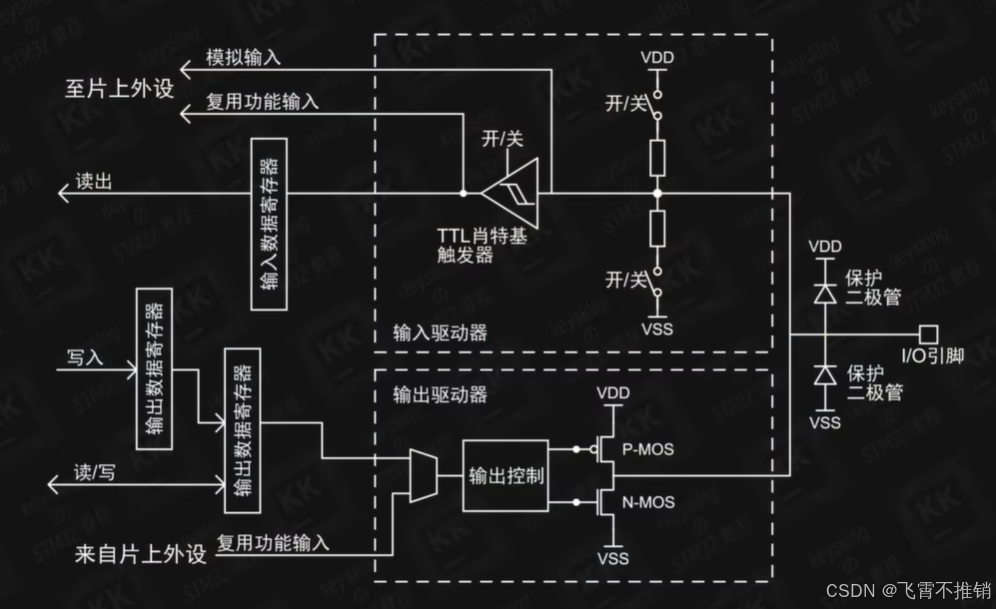

①GPIO内部电路原理图

②芯片内部电路保护

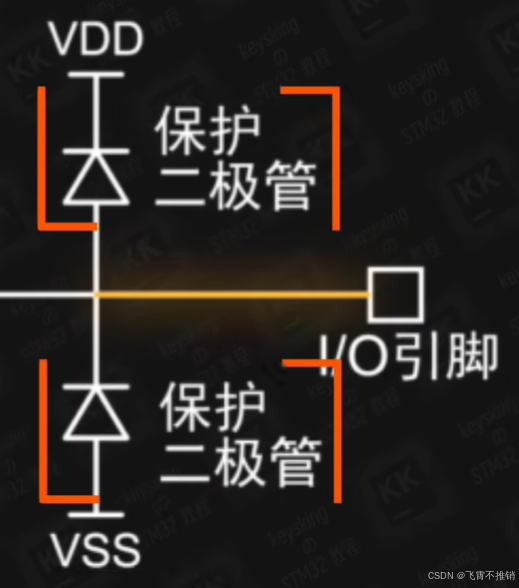

芯片内部电路是比较脆弱的，所以I/O引脚接的有两个保护二级管。当电压高于3.3V的时候，就走上面的VDD，让电源网络承受。当电压小于0V的时候，就走下面的的VSS，让GND承受。

注意此结构智能抵御一瞬间的电压波动，若长时间把把较大的电压导入I/O口，依然会损坏芯片。

有一些I/O引脚是可以承受5V的高电压作为高电平的。

③寄存器

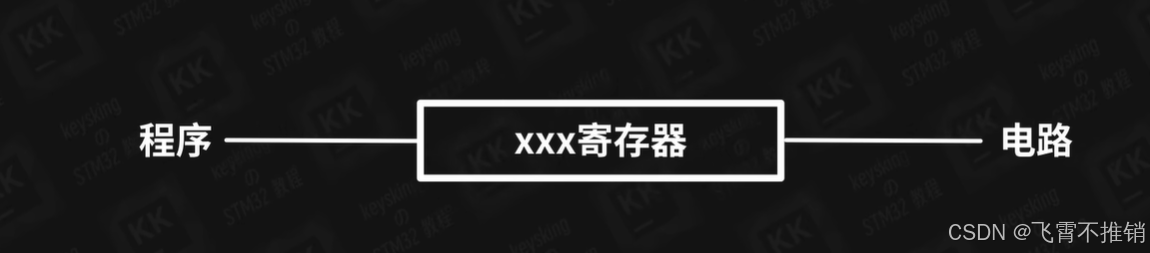

寄存器是程序与硬件电路连接的桥梁

输出

输出部分电路简图

④推挽输出

优点：作为电源输出，3.3V电压；缺点：只能输出3.3V电压

⑤开漏输出

优点：配合外部电路的电源，更加灵活；缺点：高电平其实是高阻态，无法输出电流

⑥复用-推挽/开漏输出

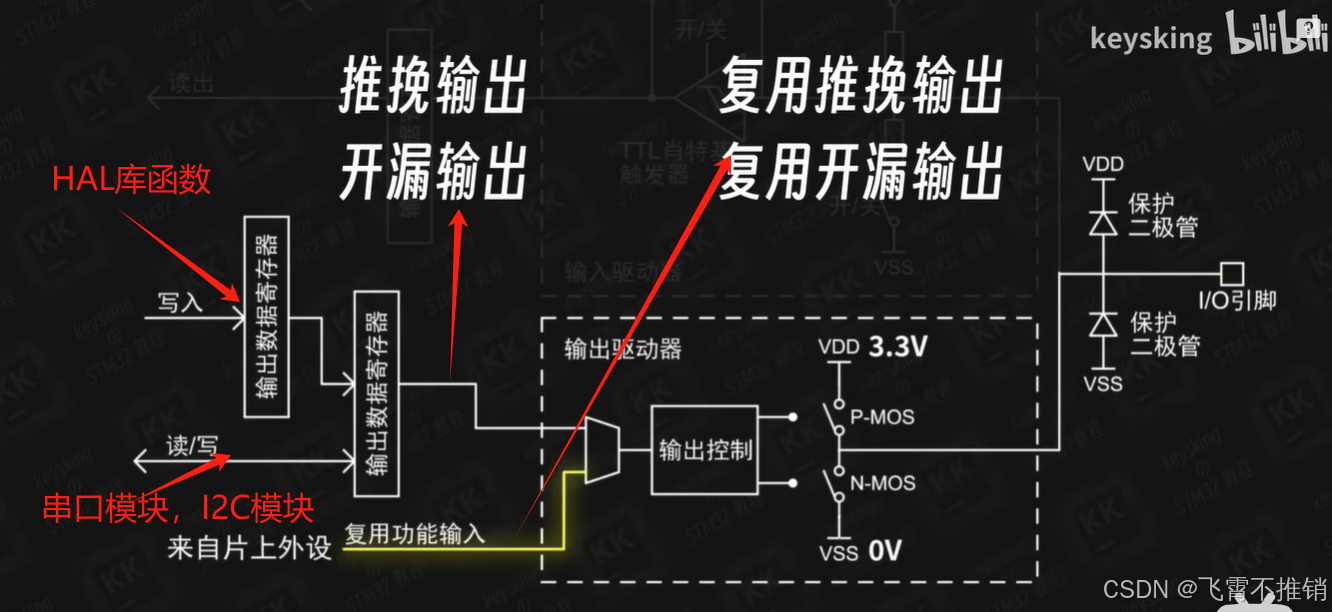

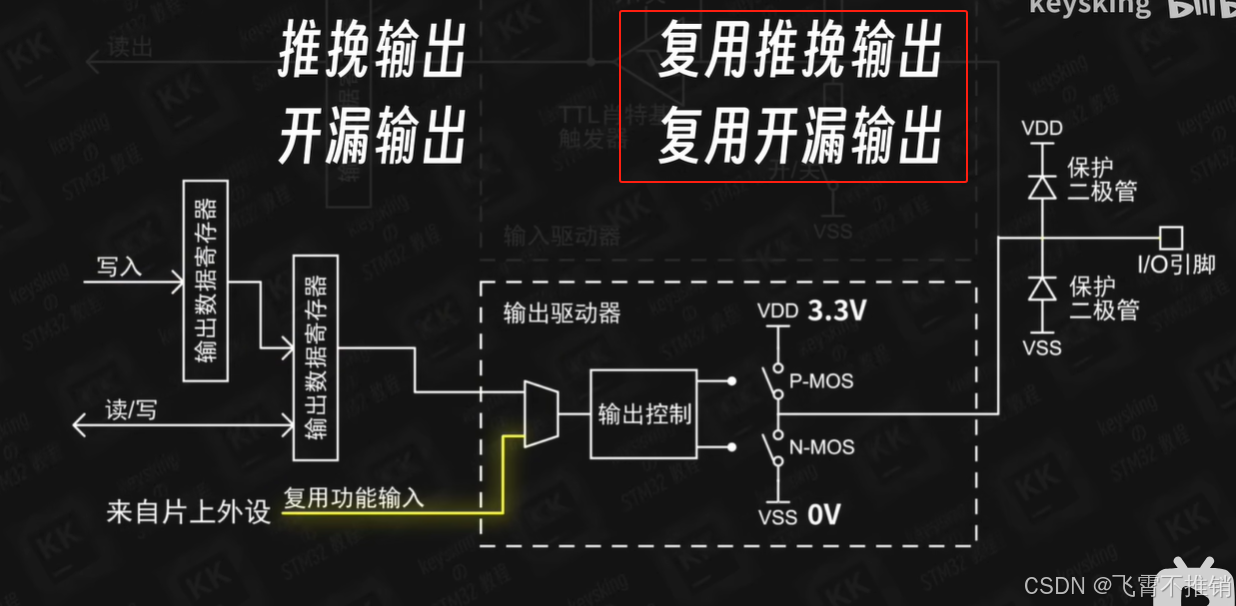

从上图黄线进来的控制就叫：复用-推挽/开漏输出

⑦输出模式分为两类，普通/复用推挽/开漏输出

输入

输入模块电路简图

浮空输入:

VDD和VSS都不开

上拉输入:

VDD开

下拉输入：

VSS开

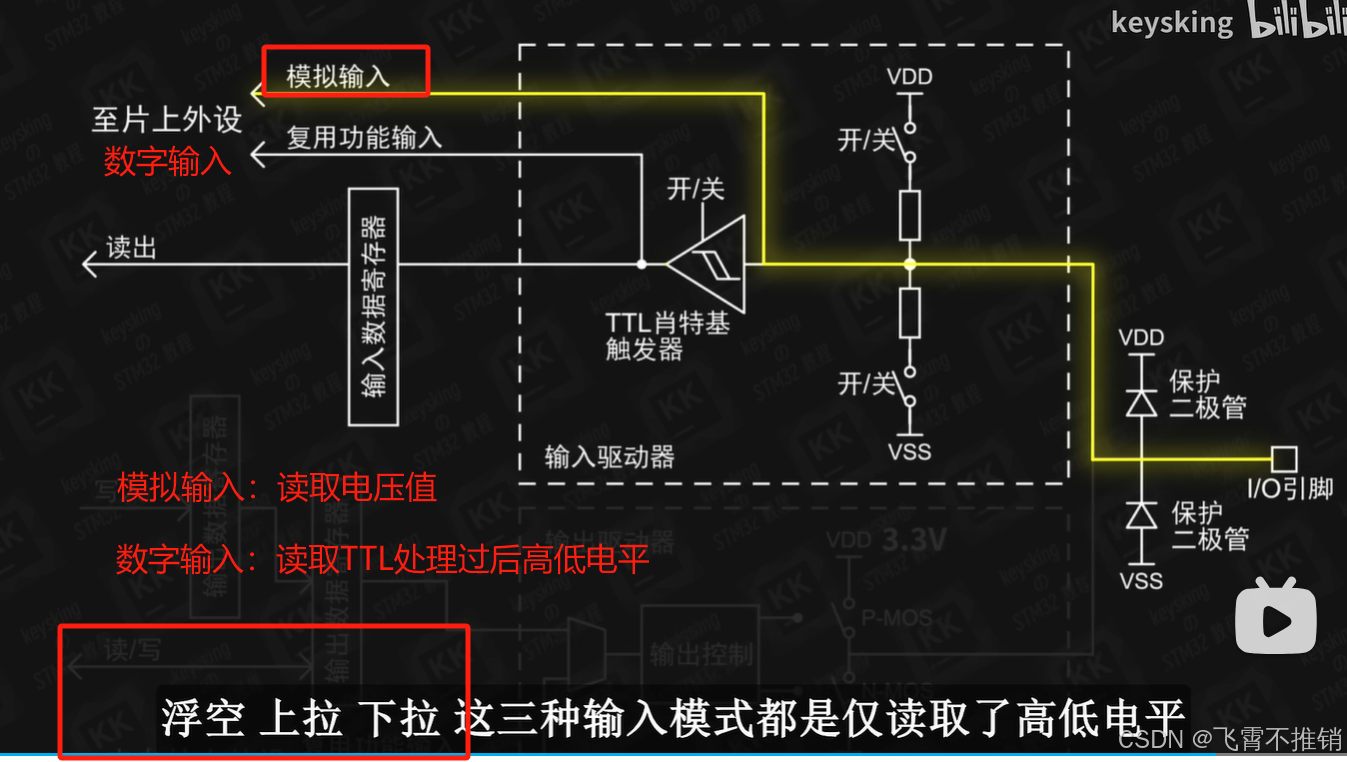

模拟输入：

不走TTL，读取具体的电压值，不让TTL转化为高低电平

P6---初识中断以及外部中断的使用

P7---深入中断

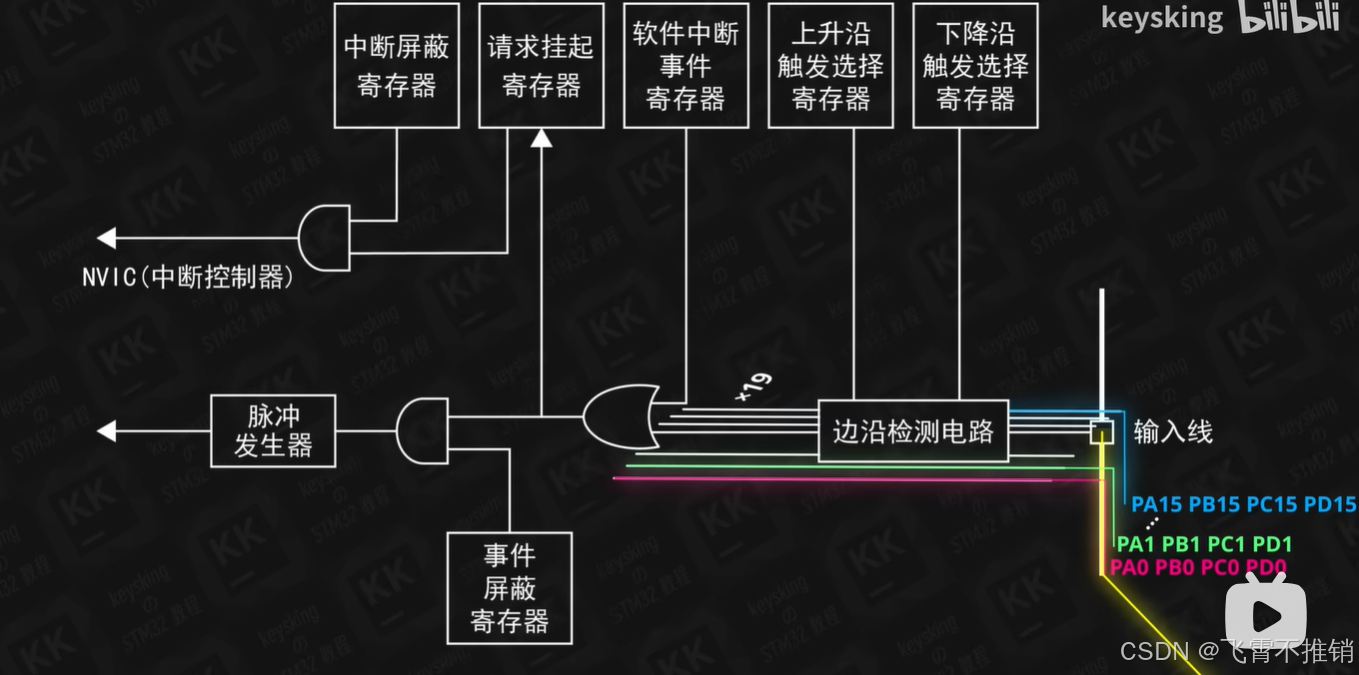

中断处理模块图

外部中断线有16个

即EXTI0~EXTI1，分别对应与其编号相同的GPIO口

eg:PA0,PB0,PC0,PD0对应EXTI0;

eg:PA1,PB1,PC1,PD1对应EXTI1；

中断触发方式

以下降沿为例

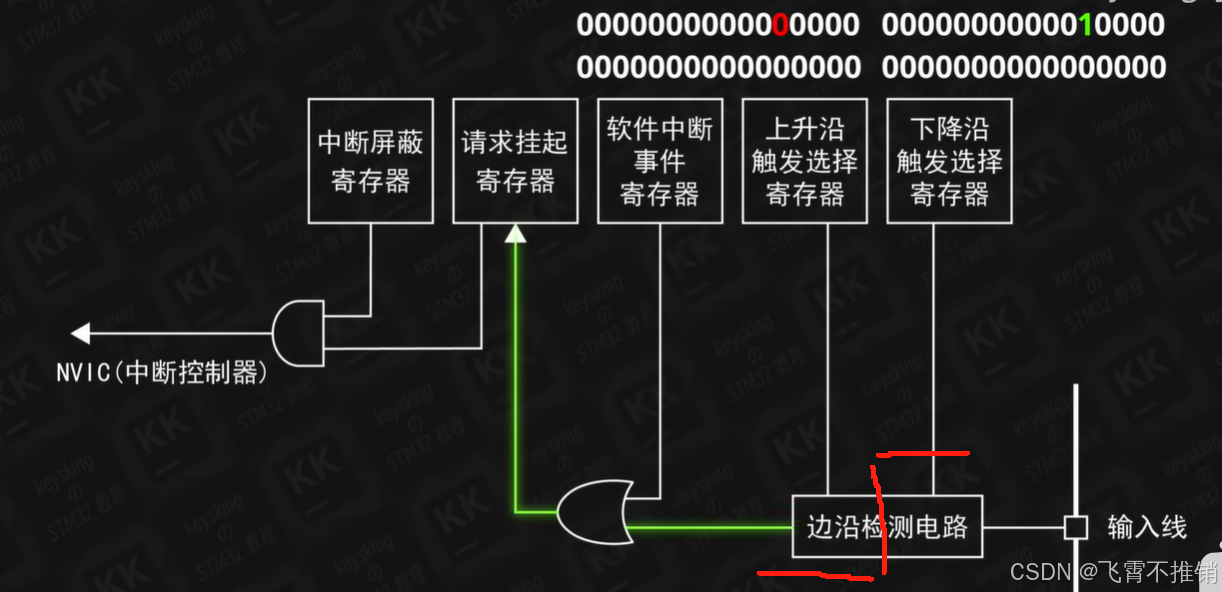

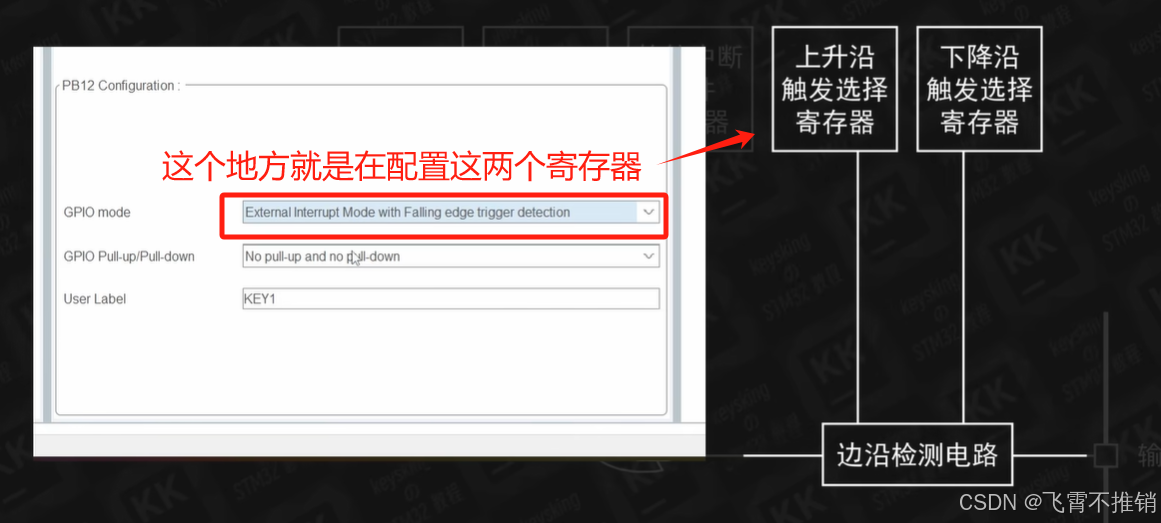

配置为下降沿寄存器开启，上升沿寄存器关闭。

当检测到下降沿信号的时候，向后面的“或门”发送高电平信号（1）。（或门的性质是，有1就1）

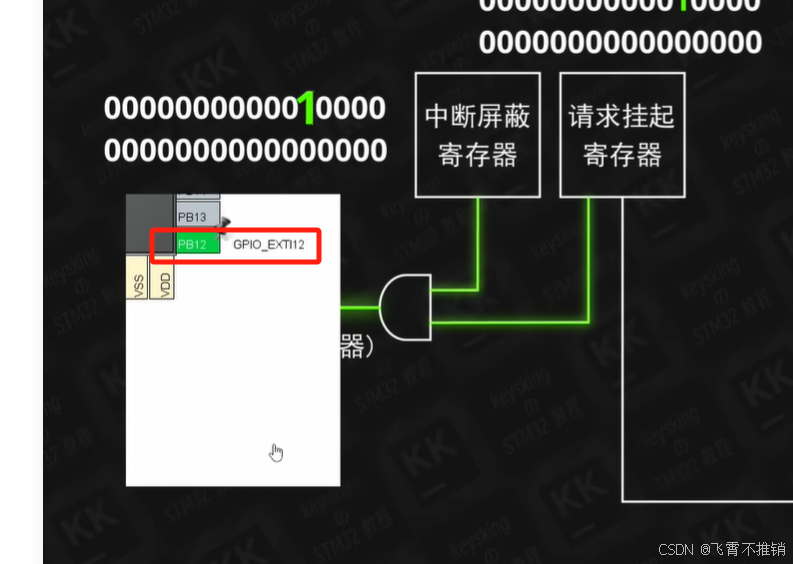

若是GPIO12发来的，那么请挂起寄存器的第12位就置为1，并且给（与门）一个高电平。

此时若GPIO12被设定为了GPIO_EXYI12。那么中断频闭寄存器中的对应位也是1，此时两个1凑齐，才向后面的NVIC控制器发送信号。进行中断响应

中断向量和对应的中断处理函数

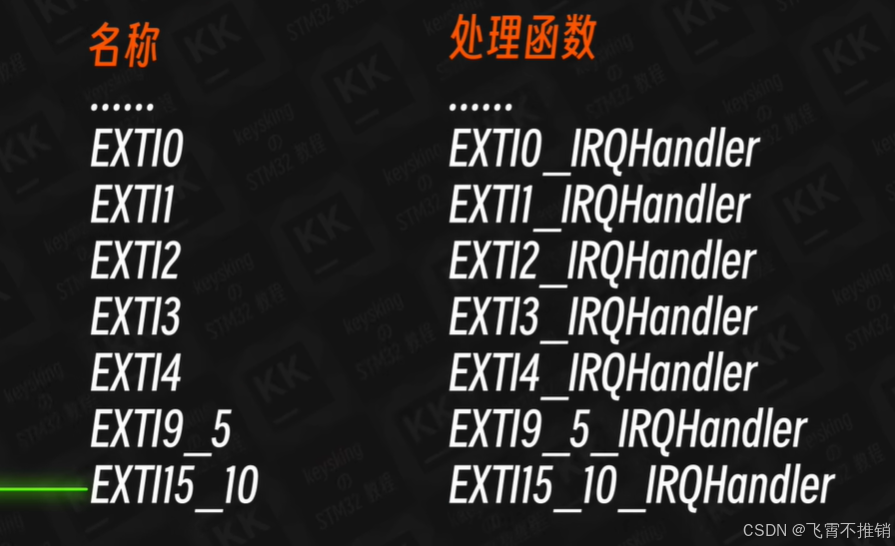

中断向量中，只有EXTI1~EXTI4有对应的中断处理向量，EXIT5~EXTI10公用一个，EXTI11~EXTI15公用一个

抢占优先级和响应优先级别

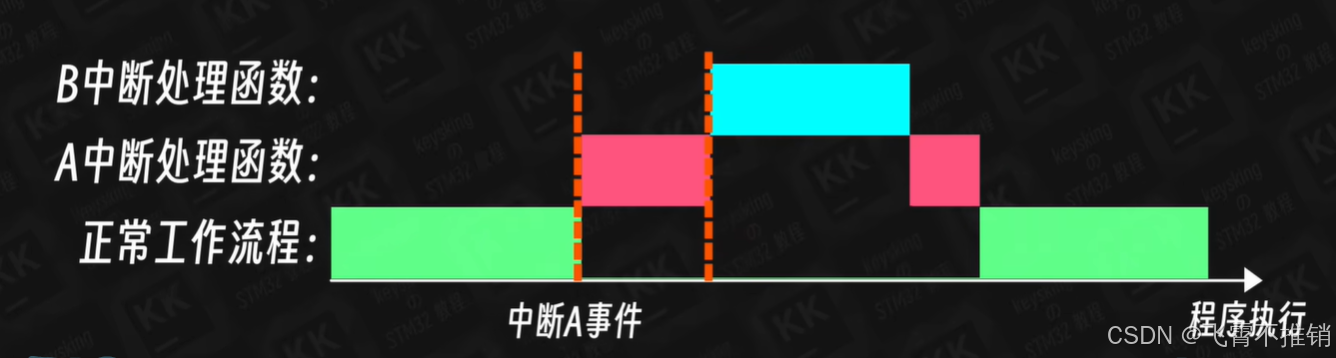

两个中断同时发生

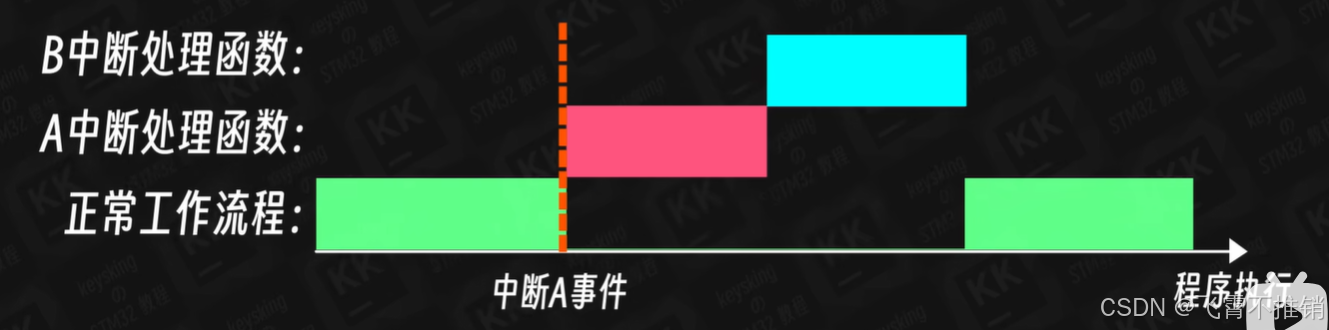

两个中断先后发生

P8---串口初识(轮询模式)

这些都是串口

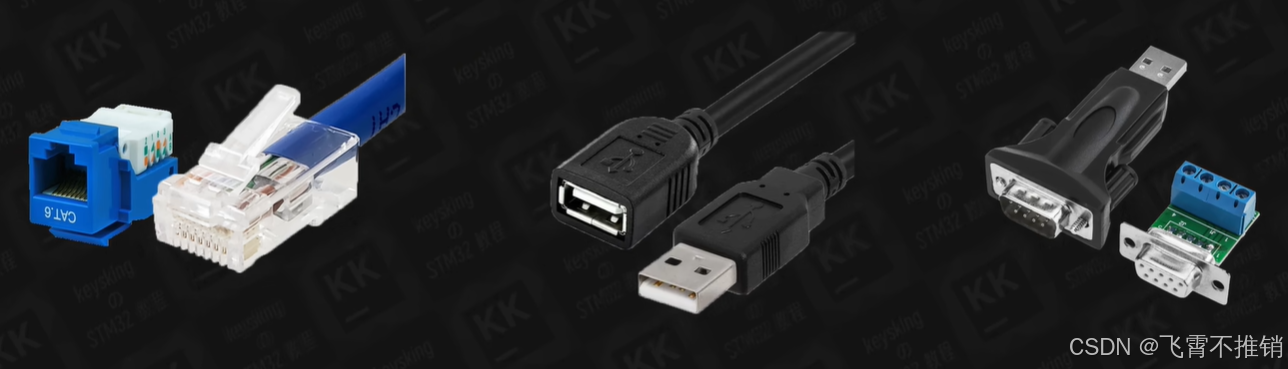

TTL单片机中最常用的串口

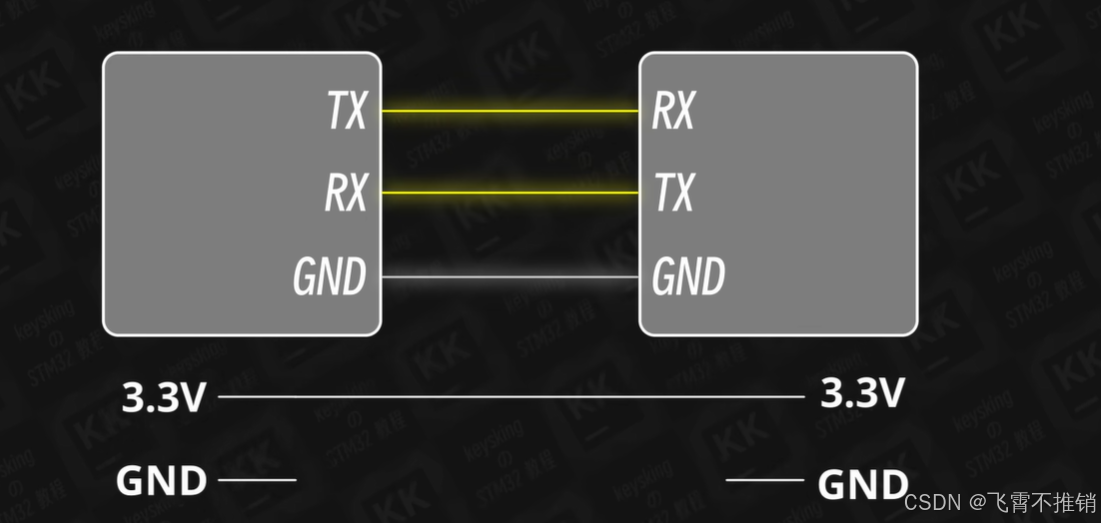

为什么两个设备要共地（GND）

把两个设备的参考电势拉到同一个水平线上。即统一对高低电平的标准

如何在电脑上看大STM32发来的信息

需要”串口调试助手“。注意串口助手只是一个可视化的软件，具体的“电脑到STM32”以及“STM32到电脑”之间的相互传递，则需要在cubeIDE里面具体的去写一下

P9---串口原理与中断模式的收发

轮询模式的发送端

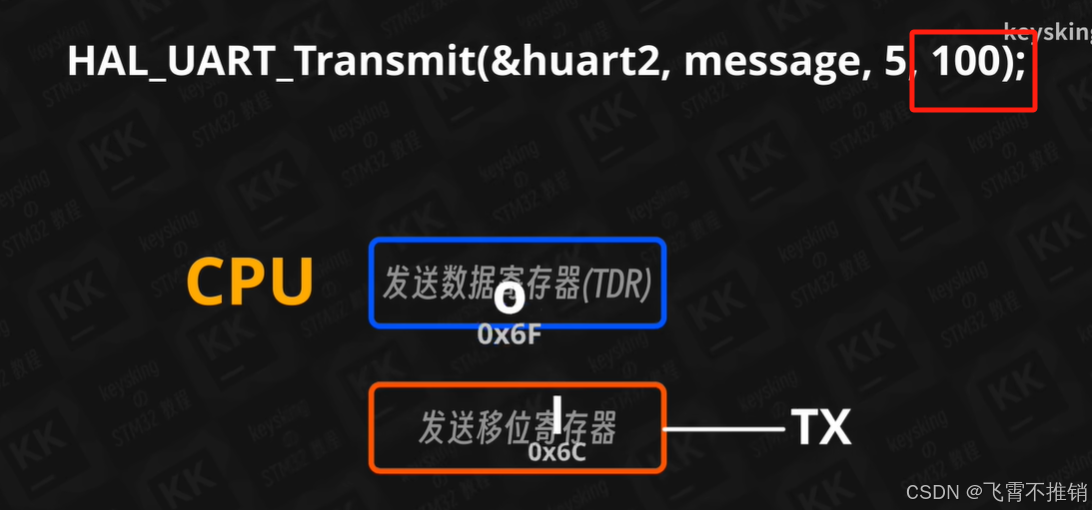

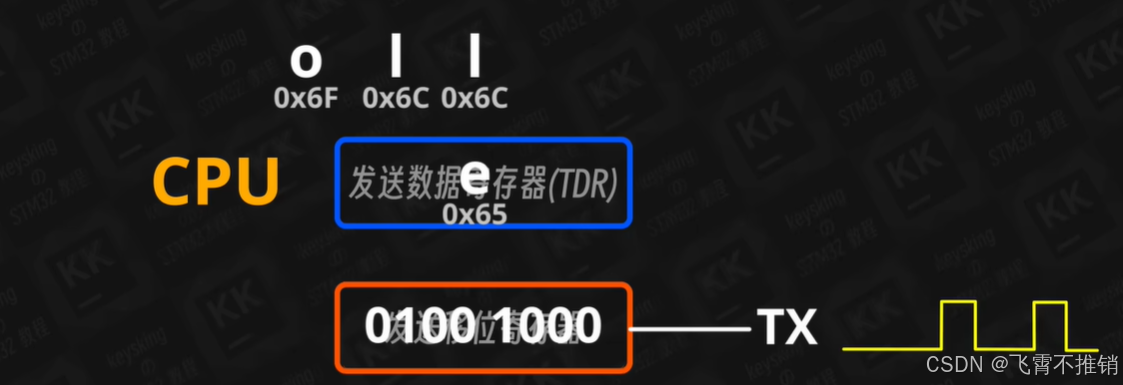

CPU不断查询发送数据寄存器（TDR）是否将数据都送给发送移位寄存器了

CPU不断查询“发送数据寄存器”，直到数据全部都“转移”给发送移位寄存器。或者用时超过我们设定的超时时间

轮询模式的接收端

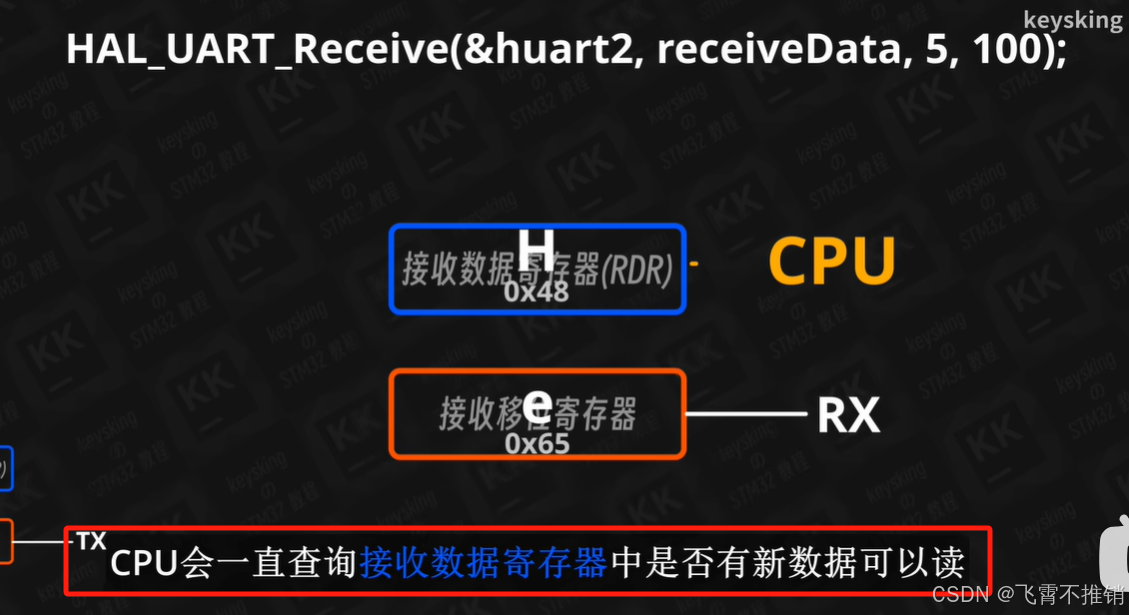

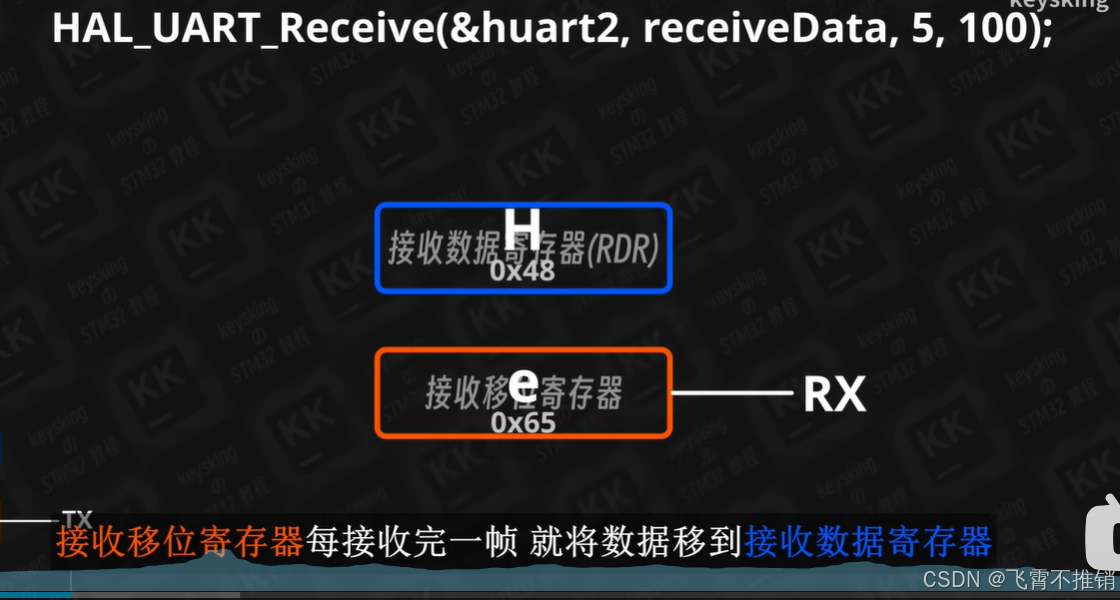

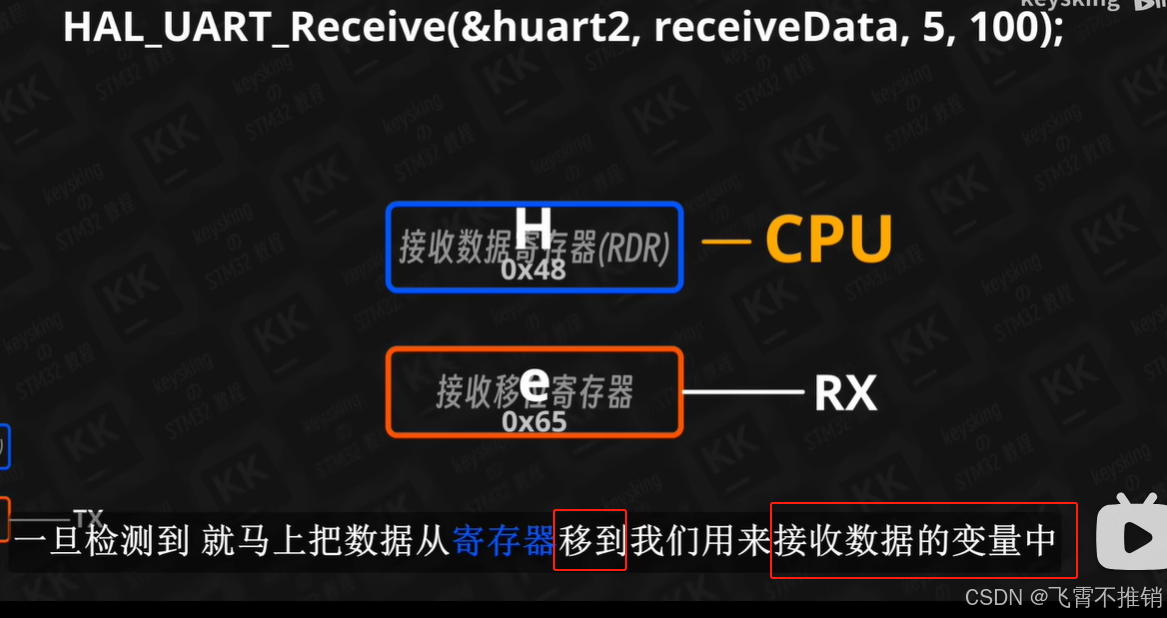

“接收移位寄存器” 每拿到一帧数据，就发给”接收数据寄存器“

CPU不断查询“接收数据寄存器”，有数据就“搬走”，给我们设定的用于接收数据的变量。直到全部搬走或者到达“超市时间”

所以CPU就不断在这里“轮询”

所以这种模式下无论是接收端，还是发送端，CPU都是不断一轮一轮的去“查询”寄存器，而无暇顾及其他的任务。我门称这种CPU一直忙碌的状态为“堵塞”
