OSPF路由协议

本文深入探讨了OSPF路由协议,包括其工作原理、基本概念如区域、RouterID、DR和BDR选举。详细阐述了OSPF邻接关系的建立过程,从失效到完全邻接的七个状态。同时,介绍了OSPF的数据包类型及其在网络中的作用。最后,通过实例展示了OSPF单域的配置步骤,涉及路由器接口IP配置、OSPF进程启动及网络段宣告。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

目录

一、OSPF路由协议概述和工作过程

   1.1、OSPF路由概述

     1.1.1、内部网关协议和外部网关协议

   1.2、OSPF的工作过程

   1.3、OSPF基本概念

     1.3.1、OSPF区域

     1.3.2、区域 ID

     1.3.3、骨干区域Area 0

     1.3.4、非骨干区域

     1.3.5、Router ID

     1.3.6、Router ID选取规则

   1.4、DR和BDR

     1.4.1、DR和BDR的概念

     1.4.2、DR和BDR选举

     1.4.3、DR和BDR的选举过程

二、OSPF邻接关系

   2.1、OSPF的数据包类型

   2.2、OSPF邻居关系的建立

   2.3、OSPF的网络类型

三、OSPF单域的配置




一、OSPF路由协议概述和工作过程

   1.1、OSPF路由概述

     1.1.1、内部网关协议和外部网关协议

            1、自治系统(AS)

            2、内部网关协议(IGP)

            3、外部网关协议(EGP)

   1.2、OSPF的工作过程

       1、邻居列表:列出每台路由器已经建立的邻接关系的全部邻居路由器。
       2、链路状态数据库:列出网络中其他路由器的信息,由此显示了全网的网络拓扑。
       3、 路由表:列出通过Dijkstra算法计算出的到达每个相连网络的最佳路径。

   1.3、OSPF基本概念

     1.3.1、OSPF区域

       1、 为了适应大型的网络,OSPF在AS内划分多个区域

       2、 每个OSPF路由器只维护所在区域的完整链路状态信息

     1.3.2、区域 ID

         1、 区域lD可以表示成一个十进制的数字

         2、也可以表示成一个IP

     1.3.3、骨干区域Area 0

          负责区域间路由信息传播非骨干区域

     1.3.4、非骨干区域

     1.3.5、Router ID

            OSPF区域内唯─标识路由器的IP地址

     1.3.6、Router ID选取规则

          1.选取路由器loopback接口上数值最高的IP地址

          2.如果没有loopback接口,在物理端口中选取IP地址最高的

          3.也可以使用router-id命令指定Router ID

   1.4、DR和BDR

     1.4.1、DR和BDR的概念

          运行OSPF的路由器通过与邻居路由器建立邻接关系,互相传递链路状态信息。

    1.4.2、DR和BDR选举

        1、自动选举DR和BDR

        2、手工选举DR和BDR

    1.4.3、DR和BDR的选举过程

       1.路由器的优先级可以影响一个选举过程,但是它不能强制更换已经存在的DR和BDR路由器。

二、OSPF邻接关系

   2.1、OSPF的数据包类型

OSPF包的类型描述
hello包用于发现和维持邻接关系,选举DR和BDR
数据库描述包(DBD)用于向邻居发送摘要信息以同步链路状态数据库
状态请求包(LSR)在路由器收到包含新信息的DBD后发送,用于请求更详细的信息
链路状态更新包(LSU)收到LSR后发送链路状态通告(LSA), 一个LSU数据包可能包含几个LSA
链路状态确认包(LSAck)

确认已经收到LSU,每个LSA需要被分别确认

   2.2、OSPF邻居关系的建立

     1、失效(Down) 状态
      这是OSPF建立交互关系的初始化状态,路由器没有与任何邻居交换信息。

     2、初始(Init) 状态
      路由器的各个接口通过224.0.0.5发送Hello报文,这里以R1发送Hello报文为例。当邻居路由器R2收到第一个Hello 报文后,就进入lnit状态。在该状态下,路由器R2已经接收到Hello报文,但自身的ID并没有出现在该Hello报文内。

     3、双向(2-Way) 状态
       路由器R2向路由器R1发送一个Hllol回应报文,该Hello回应报文含有路由器R1的ID.当路由器R1收到该Hll回应报文,发现含有自身的D, 这时就进入2-Way状态,双向通信已经建立,DR和BDR的选举正是在这个状态下完成的。


    4、准启动(ExStart) 状态
    在选举出DR和BDR之后,路由器就被认为是处于ExStart状态。在该状态下,DR和BDR与网络中其他各路由器建立邻接关系。在这个过程中,两个邻接路由器之间建立起一个主/从(Master/Slave)关系,路由器ID大的作为主路由器,用来发起通信。

    5、交换(Exchange) 状态
   主/从路由器之间交换一个或多个数据库描述包" (DBD), 路由器进入Exchange状态。DBD包含的是链路状态数据库中的LSA条目的摘要信息,主/从路由器之间交换DBD时要确保双方都能接收到。


    6、加载(Loading) 状态
   如果收到的DBD有更新的LSA条目的摘要信息.路由器将向对方发送链路状态请求包(LSR)请求更详细的信息,对方路由器用链路状态更新包(LSU) 回应该LSR,此过程称为Loading 状态。链路状态更新包(LSU) 需要对方确认收到。


   7、完全邻接(FulI) 状态
  当路由器之间完成了数据库同步后,它们的链路状态数据库已经完全一致, 此时就达到了Fu状态。


   2.3、OSPF的网络类型

根据路由器所连接的物理网络不同,OSPF 将网络划分为以下四种类型。

1、点到点(Point-to-Point)网络。
2、广 播多路访问(Broadcast MultiAccess, BMA)网络。
3、非广 播多路访问(None Broadcast MultiAccess, NBMA)网络。
4、点到多点(Point-to-MultiPoint) 网络。


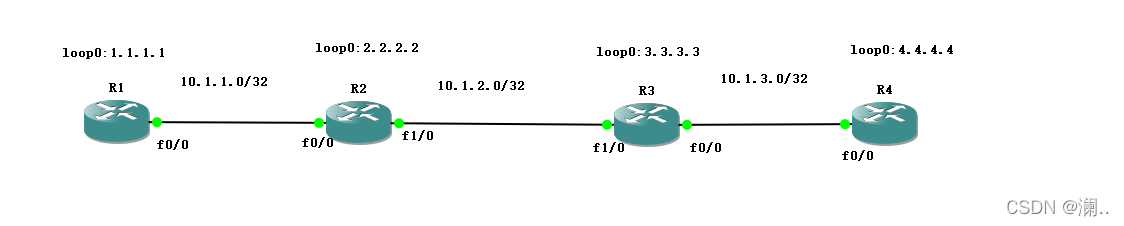

三、OSPF单域的配置

路由器一
R1#conf t进入全局模式
R1(config)#int f0/0 进入接口模式
R1(config-if)#ip add 10.1.1.1 255.255.255.0 配置接口IP
R1(config-if)#no shutdown  开启此接口
R1(config)#int loopback 0  进入环回口
R1(config-if)#ip add 1.1.1.1 255.255.255.255 配置环回口IP
路由器二
R2#conf t 进入全局模式
R2(config)#int f0/0 进入接口模式
R2(config-if)#ip add 1.1.1.2 255.255.255.0  配置接口IP
R2(config-if)#no sh  开启此接口
R2(config-if)#int f1/0 进入接口模式
R2(config-if)#ip add 10.1.2.2 255.255.255.0 配置接口IP
R2(config-if)#no showdown 开启此接口
R2(config-if)#exit 退出
R2(config)#int loopback 0 进入环回口
R2(config-if)#ip add 2.2.2.2 255.255.255.255 配置环回口IP

路由器三
R3#conf t进入全局模式
R3(config)#int f0/0进入接口模式
R3(config-if)#ip add 10.1.2.3 255.255.255.0配置接口IP
R3(config-if)#no shutdown开启此接口
R3(config-if)#int f1/0进入此接口
R3(config-if)#ip add 10.1.3.3 255.255.255.0 配置接口IP
R3(config-if)#no shutdown 开启此接口
R3(config)#int loopback 0 进入环回口
R3(config-if)#ip add 3.3.3.3 255.255.255.255 配置环回口IP



路由器四
R4#conf t进入全局模式
R4(config)#int f0/0进入接口模式
R4(config-if)#ip add 10.1.3.4 255.255.255.0配置接口IP
R4(config-if)#no shutdown开启此接口
R4(config-if)#exit退出
R4(config)#int loopback 4进入环回口
R4(config-if)#ip add 4.4.4.4 255.255.255.255配置环回口IP
路由器1
R1(config)#router ospf 110启动OSPF进程并配置进程号
R1(config-router)#router-id 1.1.1.1配置routerid
R1(config-router)#network 10.1.1.0 0.0.0.255 area 0宣告直连网段,并选择区域号,掩码需是反掩码
R1(config-router)#network 1.1.1.1 0.0.0.0 area 0宣告直连网段,并选择区域号,掩码需是反掩码
路由器2
R2(config)#router ospf 110启动OSPF进程并配置进程号
R2(config-router)#router-id 110配置routerid
R2(config-router)#router-id 2.2.2.2配置routerid
R2(config-router)#network 10.1.1.0 0.0.0.255 area 0宣告直连网段,并选择区域号,掩码需是反掩码
R2(config-router)#network 10.1.2.0 0.0.0.255 area 0宣告直连网段,并选择区域号,掩码需是反掩码
R2(config-router)#network 2.2.2.2 0.0.0.0 area 0宣告直连网段,并选择区域号,掩码需是反掩码

路由器3
R3(config)#router ospf 110启动OSPF进程并配置进程号
R3(config-router)#router-id 3.3.3.3配置routerid
R3(config-router)#network 10.1.2.0 0.0.0.255 area 0宣告直连网段,并选择区域号,掩码需是反掩码
R3(config-router)#network 10.1.3.0 0.0.0.255 ARea 宣告直连网段,并选择区域号,掩码需是反掩码
R3(config-router)#network 3.3.3.3 0.0.0.0 area 0宣告直连网段,并选择区域号,掩码需是反掩码

路由器4
R4(config)#router ospf 110启动OSPF进程并配置进程号
R4(config-router)#router-id 4.4.4.4配置routerid
R4(config-router)#network 10.1.3.0 0.0.0.255 area 0宣告直连网段,并选择区域号,掩码需是反掩码
R4(config-router)#network 4.4.4.4 0.0.0.0 area 0宣告直连网段,并选择区域号,掩码需是反掩码

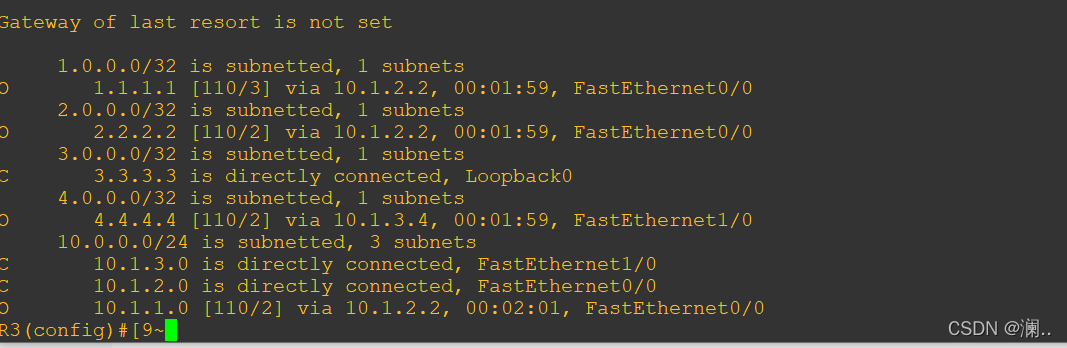

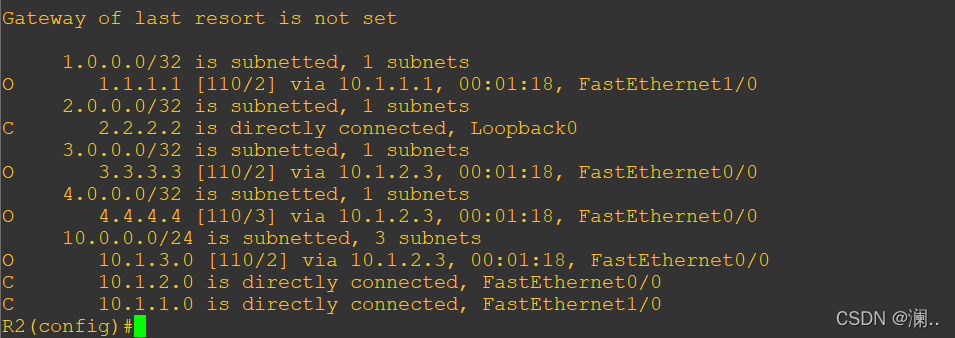

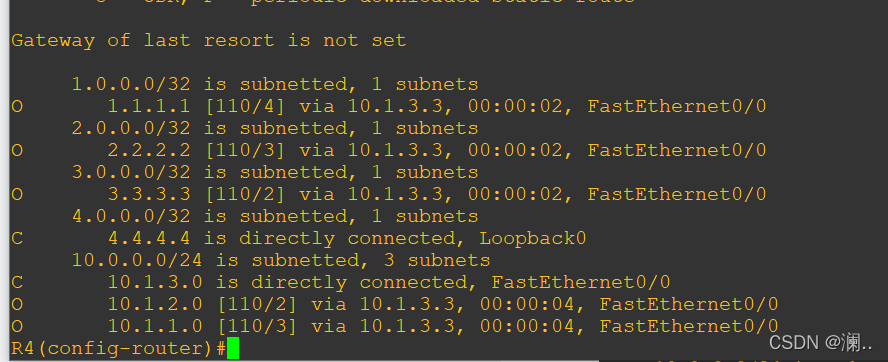

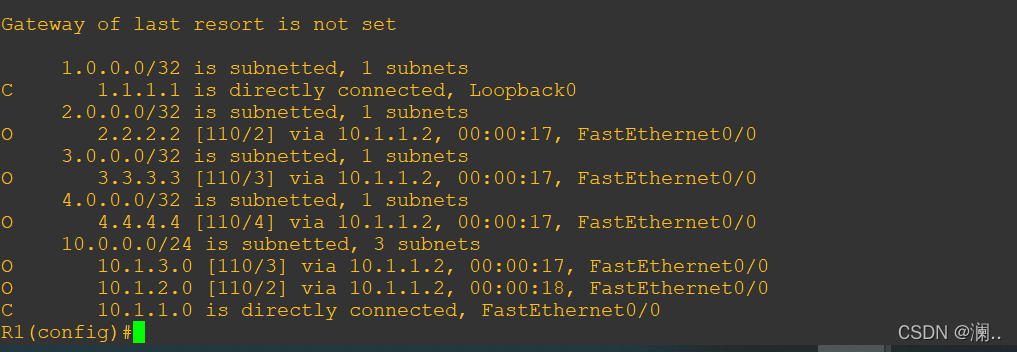

配置完成后查看路由表

 输入 do show ip route 查看路由表

 各个路由表配置信息都已经互相学习
