04部署案例应用bookinfo

1. 部署案例应用

1. 部署Bookinfo的案例应用

[root@master ~]# kubectl label namespace default istio-injection=enabled
[root@master ~]# kubectl apply -f istio-1.6.2/samples/bookinfo/platform/kube/bookinfo.yaml
service/details created
serviceaccount/bookinfo-details created
deployment.apps/details-v1 created
service/ratings created
serviceaccount/bookinfo-ratings created
deployment.apps/ratings-v1 created
service/reviews created
serviceaccount/bookinfo-reviews created
deployment.apps/reviews-v1 created
deployment.apps/reviews-v2 created
deployment.apps/reviews-v3 created
service/productpage created
serviceaccount/bookinfo-productpage created
deployment.apps/productpage-v1 created

2. 当每个pod准备就绪后，Istio sidecar也会随之展开。

[root@master ~]# kubectl get pod
NAME        READY   STATUS    RESTARTS   AGE
details-v1-6c9f8bcbcb-s7gwv       2/2     Running   0          114s
productpage-v1-7df7cb7f86-9prcw   2/2     Running   0          113s
ratings-v1-65cff55fb8-97hw7       2/2     Running   0          114s
reviews-v1-7bccdbbf96-2gsxb       2/2     Running   0          113s
reviews-v2-7c9685df46-bmcnr       2/2     Running   0          114s
reviews-v3-58fc46b64-pnngc        2/2     Running   0          114s

[root@master ~]# kubectl get service
NAME           TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
details        ClusterIP   10.99.77.113     <none>        9080/TCP   2m31s
productpage    ClusterIP   10.100.18.93     <none>        9080/TCP   2m30s
ratings        ClusterIP   10.102.25.106    <none>        9080/TCP   2m30s
reviews        ClusterIP   10.106.117.244   <none>        9080/TCP   2m30s

3. 校验所有的工作是否正常

[root@master ~]# kubectl exec -it $(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metadata.name}') -c ratings -- curl productpage:9080/productpage | grep -o "<title>.*</title>"
<title>Simple Bookstore App</title>     //Simple Bookstore 部署成功

2. 打开应用给外面访问

Bookinfo应用程序已部署，但不能从外部访问。要使其可访问，您需要创建一个Istio Ingress网关，它将路径映射到网格边缘的一个路由，

[root@master ~]# kubectl apply -f istio-1.6.2/samples/bookinfo/networking/bookinfo-gateway.yaml
gateway.networking.istio.io/bookinfo-gateway created
virtualservice.networking.istio.io/bookinfo created

[root@master ~]# cat istio-1.6.2/samples/bookinfo/networking/bookinfo-gateway.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: bookinfo-gateway
spec:
  selector:
    istio: ingressgateway # use istio default controller
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "*"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
  - "*"
  gateways:
  - bookinfo-gateway
  http:
  - match:
    - uri:
        exact: /productpage
    - uri:
        prefix: /static
    - uri:
        exact: /login
    - uri:
        exact: /logout
    - uri:
        prefix: /api/v1/products
    route:
    - destination:
        host: productpage
        port:
          number: 9080

查看创建的gateway

[root@master ~]# kubectl get gateway
NAME               AGE
bookinfo-gateway   96s

3. 确定ingress的IP和端口号

1. 查看Ingress-gateway服务的IP和端口

[root@master ~]#  kubectl get svc istio-ingressgateway -n istio-system
NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   LoadBalancer   10.102.10.254   <pending>     15020:32131/TCP,80:30131/TCP,443:32193/TCP,31400:30254/TCP,15443:31808/TCP   14m

这里的svc是pending状态，type是LoadBalancer。因为是本地搭建，需要改为NodePort

[root@master ~]#  kubectl edit svc istio-ingressgateway -n istio-system
service/istio-ingressgateway edited
[root@master ~]#  kubectl get svc istio-ingressgateway -n istio-system
NAME                   TYPE       CLUSTER-IP      EXTERNAL-IP   PORT(S)                                                                      AGE
istio-ingressgateway   NodePort   10.102.10.254   <none>        15020:32131/TCP,80:30131/TCP,443:32193/TCP,31400:30254/TCP,15443:31808/TCP   18m

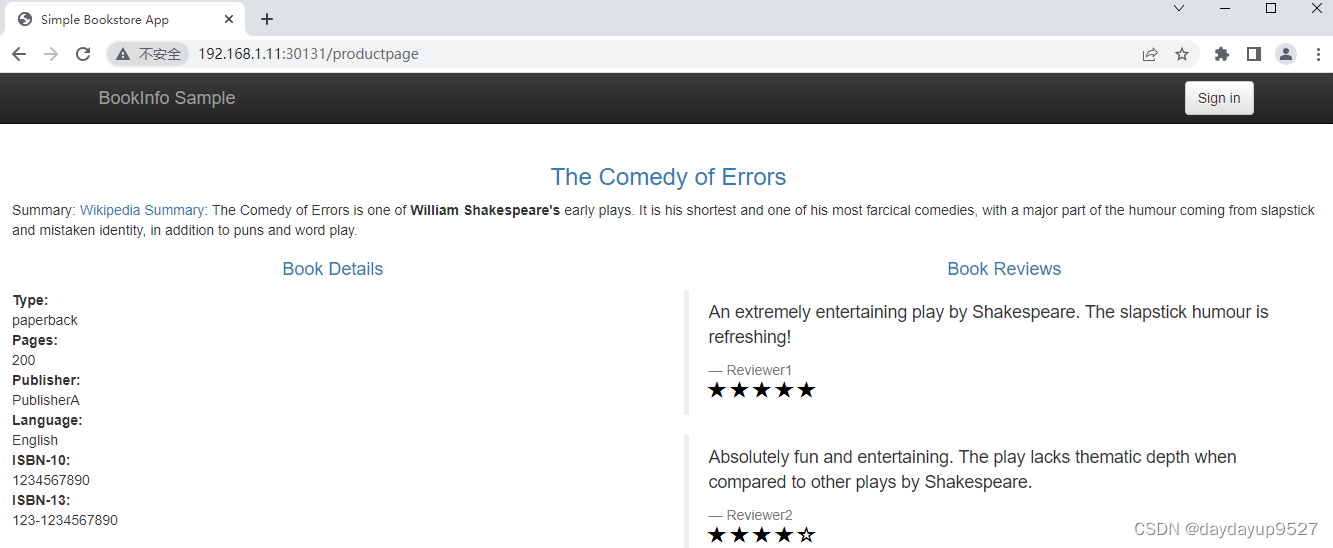

2. 在浏览器中访问http://192.168.1.11:30131/productpage。这里的页面有2个v1（无星星），v2（黑色星星），v3（红色星星）一共四个微服务。星星的颜色在后面的实验中可以判断出来。这里做提示

4. 在Dashboard中查看安装的应用

Istio通过演示安装安装了几个可选的仪表板。Kiali仪表板通过显示拓扑并指示网格的健康状况，帮助您了解服务网格的结构。

kiali 是一款 istio 服务网格可视化工具，提供了服务拓补图、全链路跟踪、指标遥测、配置校验、健康检查等功能。

[root@master ~]# kubectl edit svc kiali -n istio-system     /修改kiali的服务，类型为NodePort

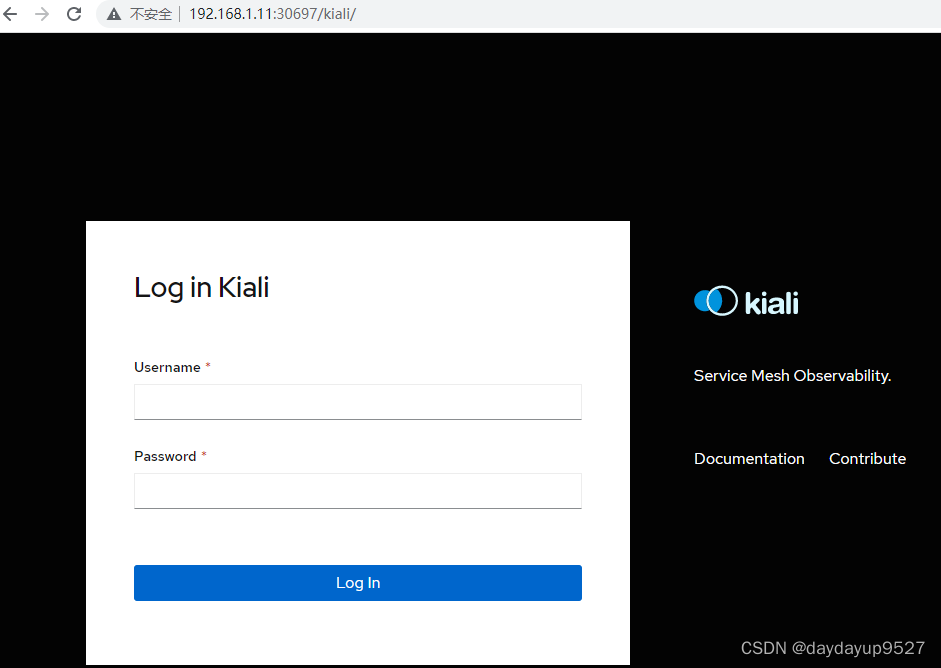

使用浏览器访问http://192.168.1.11:30697/kiali/ 用户名和密码均为admin

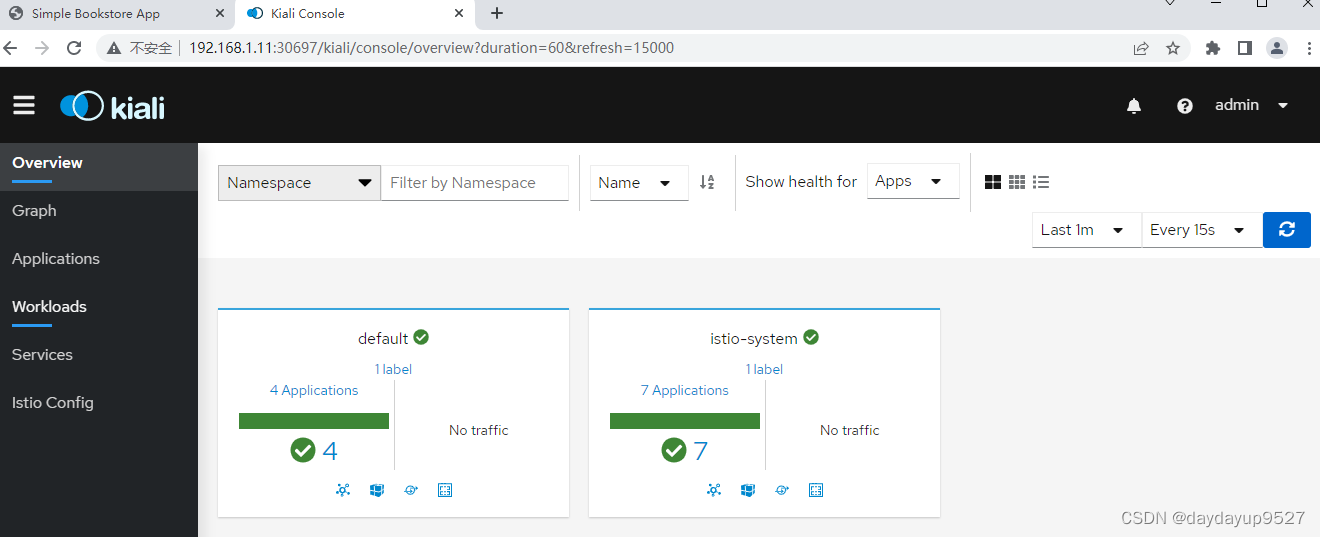

Overview（概观）
展示所有命名空间下服务的流量（traffic）、配置状态（config status）、健康状态（✔）、应用数量（Applications）等。

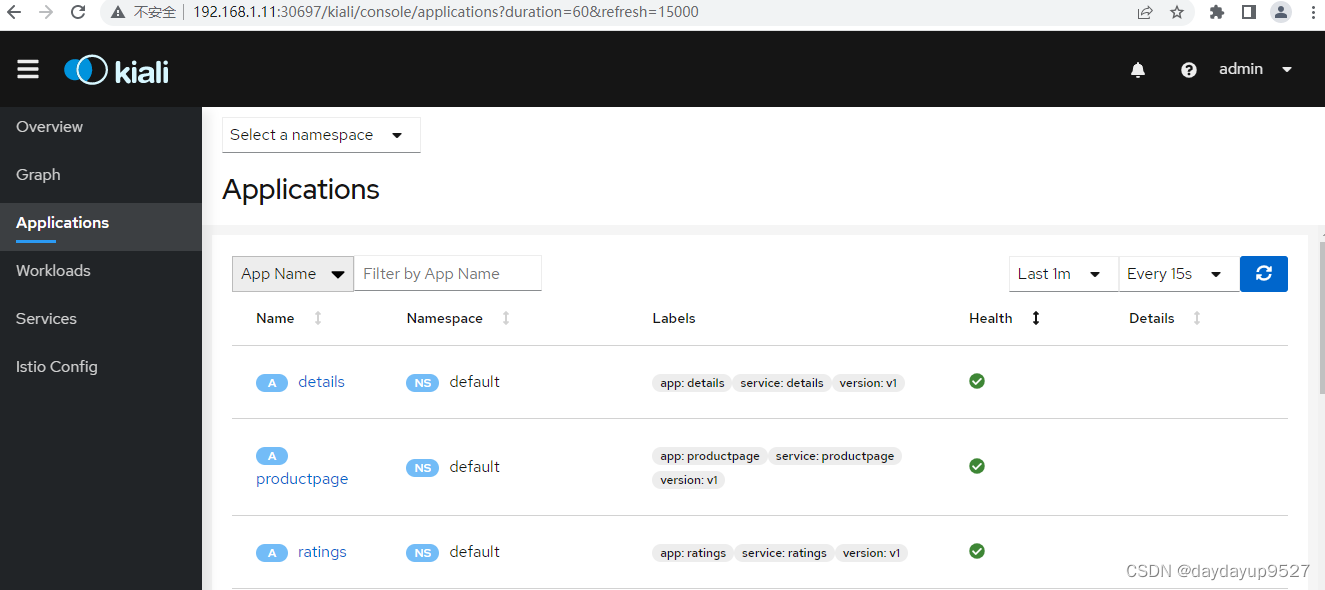

Application（应用维度） applications 指运行中的应用，kiali 独有概念。

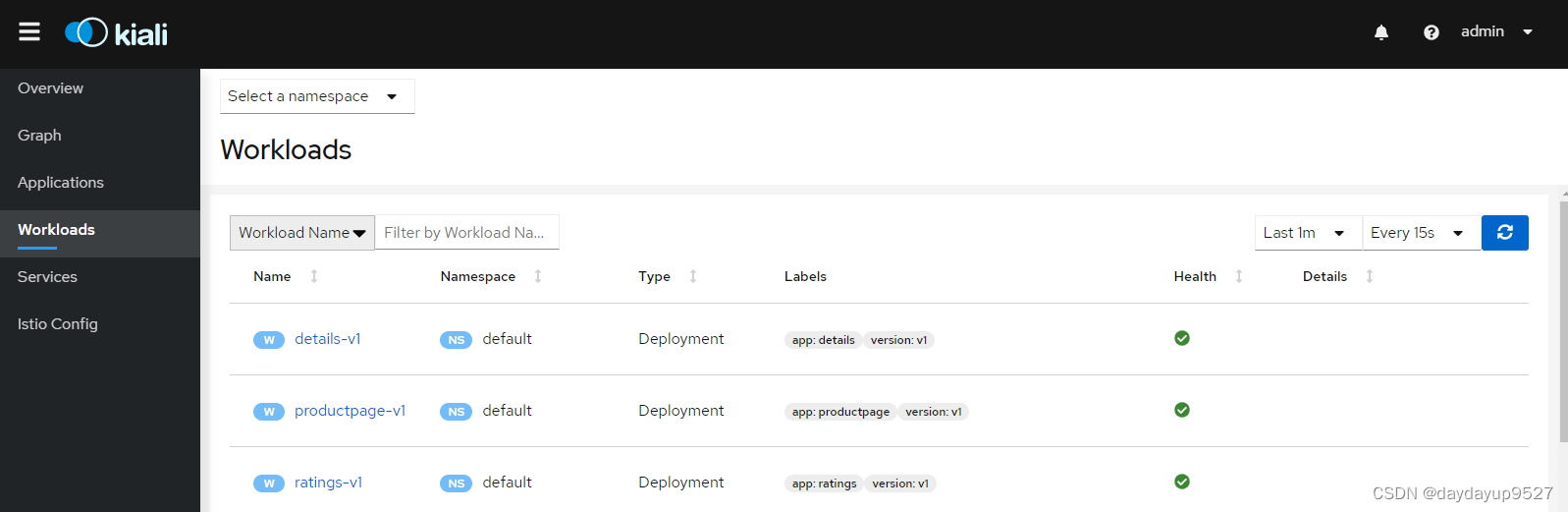

kiali 中的负载（workloads）跟 k8s 中的资源对应（比如 deployment、Job、Daemonset、Statefulset 等）。k8s 中的这些资源都可以在 kiali 中检测到，不管这些资源有没有加入到 istio 服务网格中。

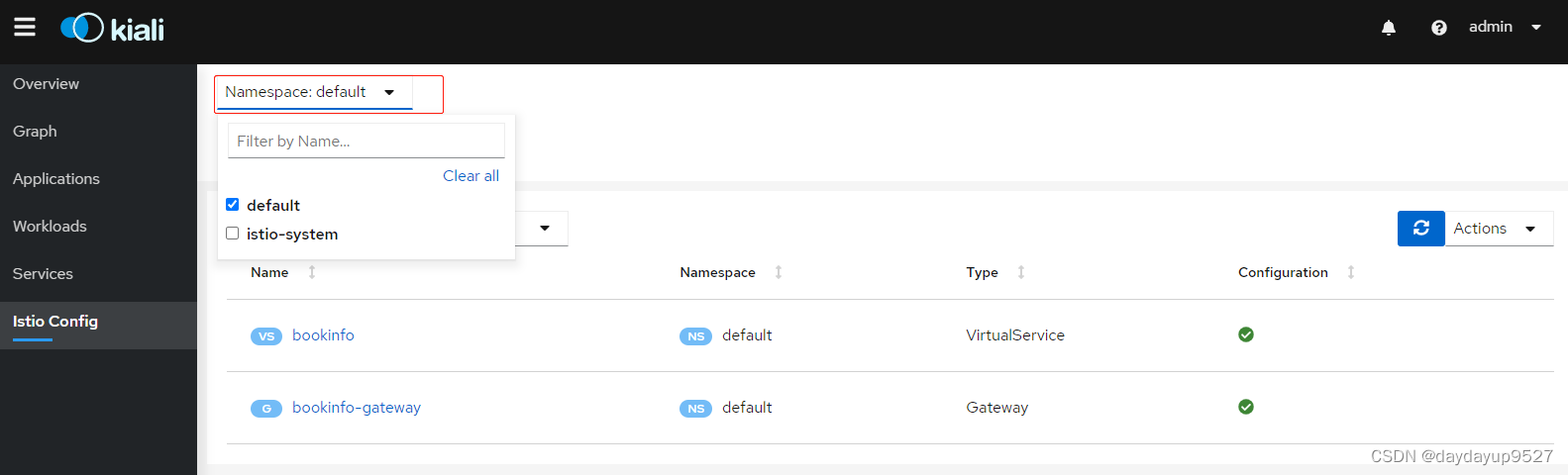

Istio Config（配置维度）相关配置类信息

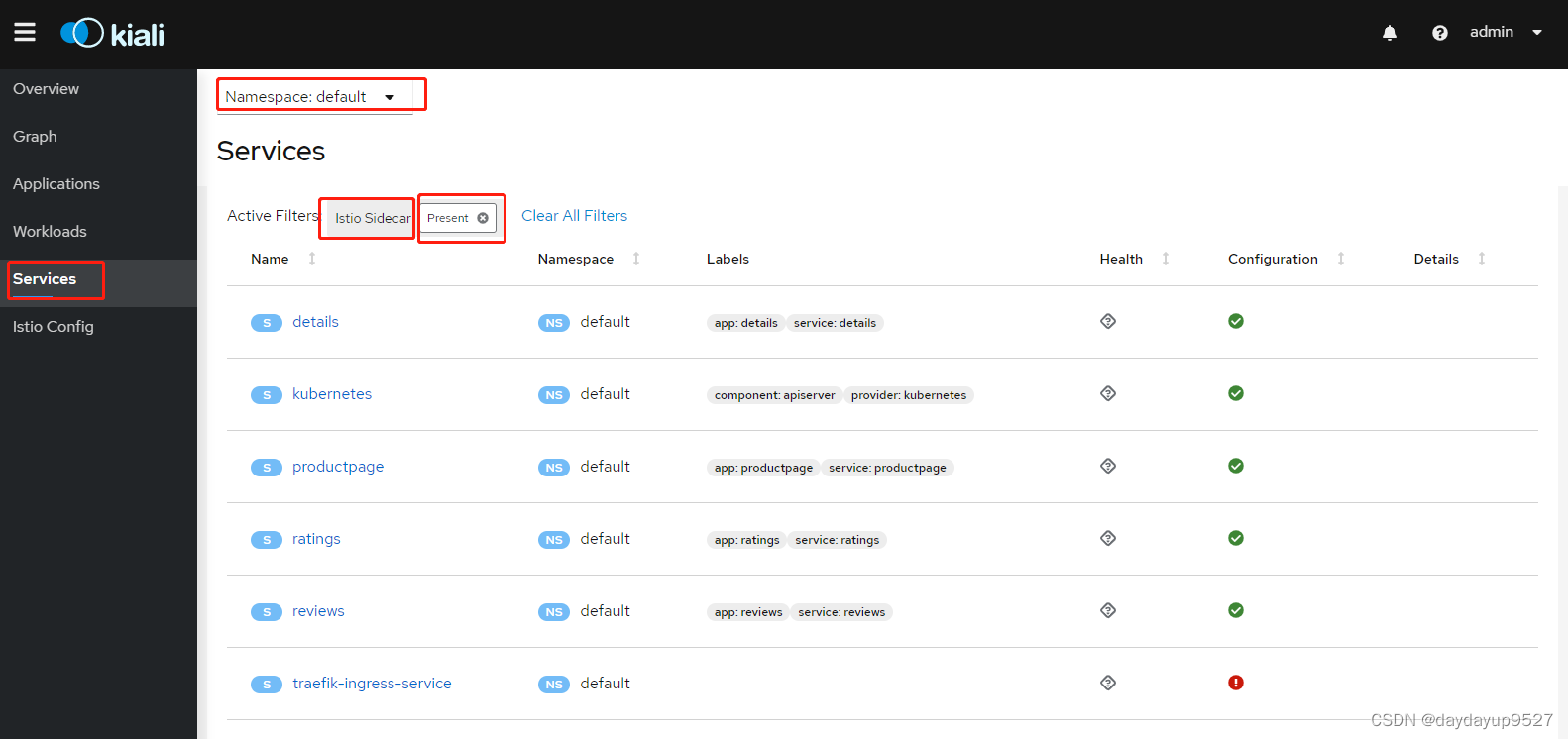

Services（服务维度）对应 k8s 的 service 资源类型。✔ 表示配置有效；！表示告警
