Fluent 旋转卷弧翼弹箭RBM气动仿真

本案例利用Fluent的RBM模型，对TTCP模型气动性能问题进行了仿真计算。相关设置见Fluent MRF 旋转卷弧翼弹箭气动仿真。本案例以该文章的计算结果为初始值，展开了旋转卷弧翼弹箭气动仿真计算。

所有设置一致，因此进行如下两步设置。

注意：由于计算资源，此处计算对网格进行了简化，如果要进行准确计算，请下载相关案例自行进行精细网格划分！！！

1 FLUENT 设置

1.1 General设置

此处设置为瞬态计算。



点击复 制到运动网格。



1.2 后处理设置

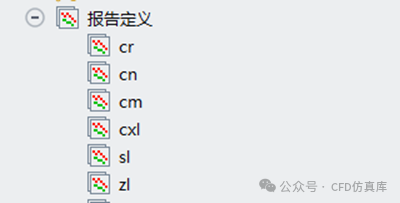

添加三个方向受力与力矩监测报告。力系数和力矩系数自行计算，不建议在fluent中直接计算，因为力矩部分有效长度不一致。



对计算完成后的流线图进行绘制。



对截面压力云图展开绘制。
