Fluent VOF罐体晃动（二）

本案例利用Fluent中的VOF模型，对罐体晃动问题进行了仿真计算。

具体的操作与上次推文的罐体晃动（一）一致，只是不再采用命名表达式的方式进行罐体晃动仿真，而是通过UDF编译，本推文主要对UDF的编译和加载进行了介绍。该方法的缺点就是无法进行多工况的快速计算，优点则是在开启能量方程等模型时，能够通过UDF统一编译进行处理，提高计算效率。

1 UDF

1.1 UDF编译

部分编译如下，

注意：使用时需检查符号，因在录入代码时采用手敲，不能保证输入法正确，因此大家录入时所有代码要确保全是英文字符。

DEFINE_ZONE_MOTION(vel，omega，axis，origin，velocity, time，dtime )

{

    real Am=0.2；

    real f=1；

    vel[0]=Am*f*2*PI*cos(2*PI*time)；

}

1.2 UDF加载

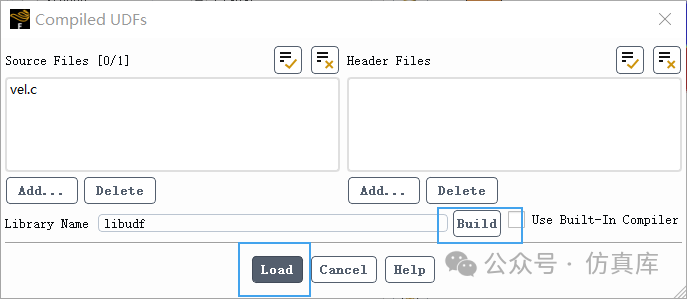

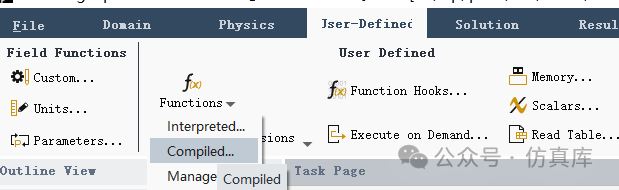

加载操作如下，首先选择Build，待编译成功后，选择加载。加载成功后，在运动区域的设置中将命名表达式去掉，采用UDF定义运动。

其他设置与上一篇文章完全一致，因此不再阐述。

​
