一 、功能实现

1、呼吸灯程序

一个灯从“熄灭–>l亮度提升–>亮度最大保持10ms再熄灭，不断循环”
首先了解一下驱动灯亮灭还有呼吸灯的原理

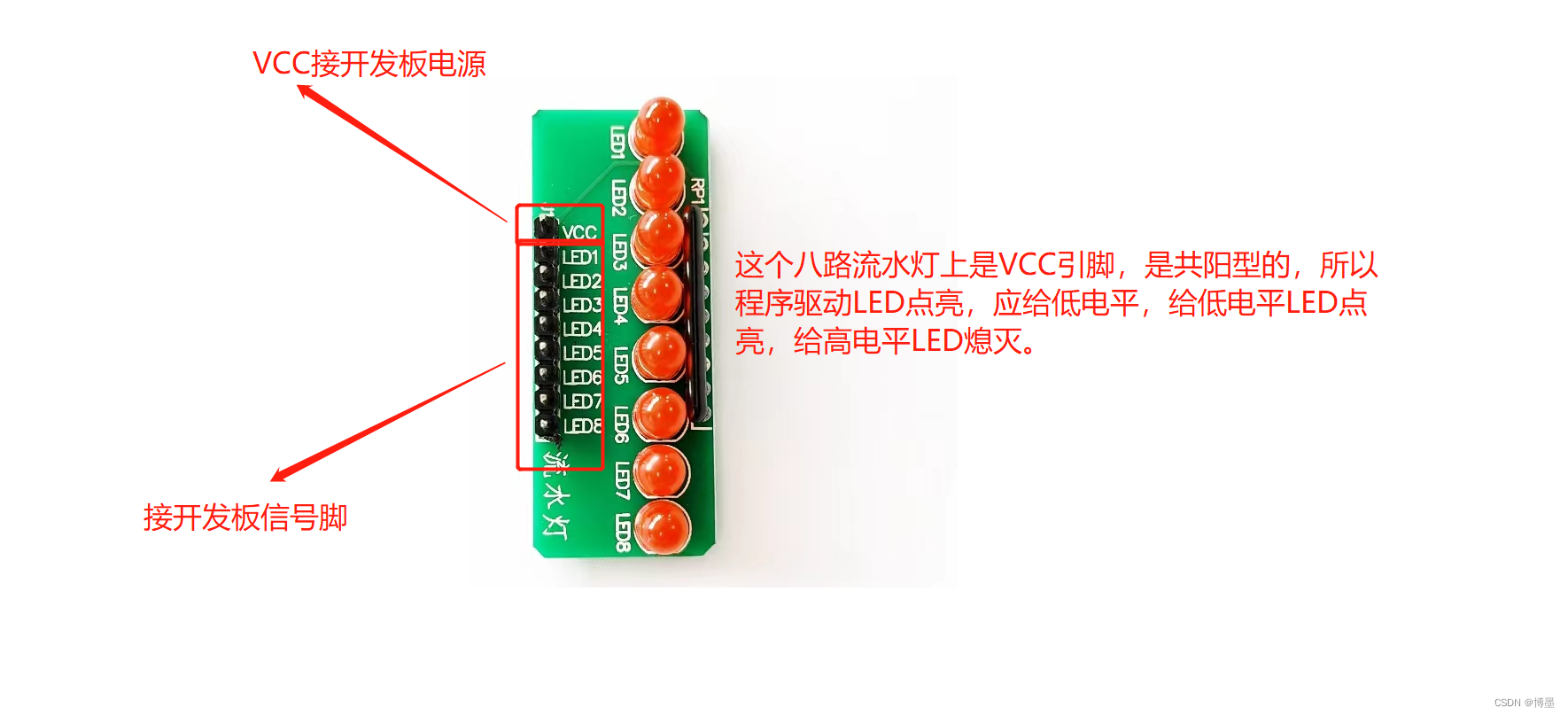

这个八路LED灯是VCC引脚，为共阳型，所以要通过程序驱动LED点亮，需要给信号引脚低电平，低电平使LED灯点亮，高电平使LED灯熄灭。

LED灯模块介绍
呼吸灯是通过数字输出值的不同，调整电压输出大小，来实现调节LED灯的亮度，以下程序我通过for循环，通过数字输出相应的值来改变LED灯的亮度。
程序如下

int red=9;

void setup() {

   pinMode(red, OUTPUT);
}

void loop()

{
  for(int n=0;n<255;n++)
  {
   analogWrite(red, n);   // 共阳极接法，当9号引脚为高电平，灯灭
    delay(10);
    }
}

2、呼吸灯程序

一个灯从“熄灭–>l亮度提升–>亮度最大保持10ms再熄灭，不断循环”，另一个灯从“最亮–>亮度降低–>熄灭保持10ms，不断循环”
和上面程序相似，增加一个变量，通过m-n的值来求出另一个灯的实时状态，通过不断相减也可以实现两个灯的状态保持相反。

程序如下

int red=9,green=10;

void setup() {

   pinMode(9, OUTPUT);

   pinMode(10, OUTPUT);

}



void loop()

{

  for(int n=0;n<255;n++)

  {

    int m=255;

   analogWrite(red, n);   // 共阳极接法，当9号引脚为高电平，灯灭

   analogWrite(green, m-n);   // 绿灯亮灭；

    delay(10);

    }

}

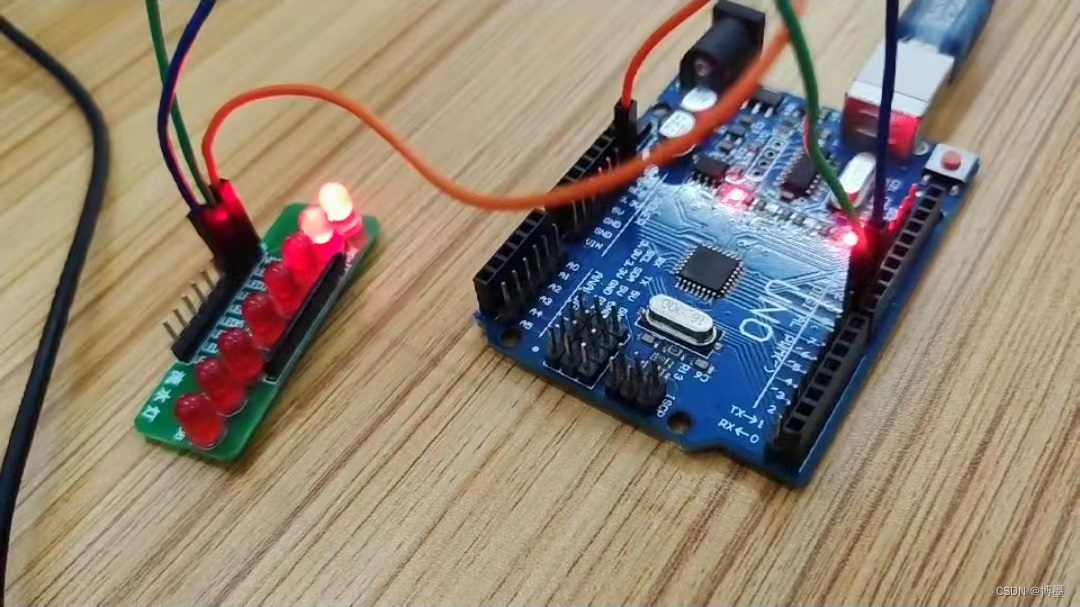

下面是接线图，我用的是uno开发板，模块用的是led条。

二 、总结

以上就是我对arduino呼吸控制的学习笔记吧。
到这里就结束了，谢谢各位的观看。
