Cisco Packet Tracer思科模拟器中路由器的广域网HDLC封装

本文链接：https://blog.youkuaiyun.com/weixin_59507792/article/details/126835622

高级数据链路控制协议（HDLC）是一种标准的用于在同步网络传输数据的，面向比特的数据链路层协议。该协议具有无差错数据传输和流量控制两种功能。作为面向比特的同步通信协议，HDLC支持全双工点对点的透明传输，支持对等链路。

情境分析

将两台路由器通过高速同步串行模块连接起来，实用HDLC协议进行数据封装和传输。该协议提供无差错的按序数据传输，并提供流量控制、差错检测和恢复功能以保证数据的完成性。

所需设备：

（1）CISCO 2911路由器2台。

（2）CISCO-HWIC-2T高速同步串行模块2个。

（3）CISCO Catalyst 2960交换机2台。

（4）DCE串口和DTE串口线1条

（5）直通线4条。

（6）PC机2台。

（7）Console线1条。

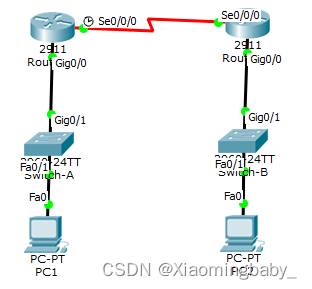

任务拓扑，如图6-1-1所示。

图6-1-1 广域网HDLC协议封装

路由器和PC机IP地址网络参数设置，如表6-1-1所示。

表6-1-1 路由器和PC机IP地址网络参数设置表

设备	端口	IP	Mask	网关 1
Router-A	S0/0/0（DCE）	202.96.200.1	255.255.255.252	无
	g0/0	192.168.10.1	255.255.255.0	无
Router-B	S0/0/0	202.96.200.2	255.255.255.252	无
	g0/0	192.168.20.1	255.255.255.0	无
PC1		192.168.10.10	255.255.255.0	192.168.10.1
PC2		192.168.20.10	255.255.255.0	192.168.20.1

步骤实现

步骤1：按照如图6-1-1所示，连接网络拓扑结构图。

步骤2：按照如表6-1-1所示，配置计算机的IP地址、子网掩码和网关。

步骤3：路由器A的基本配置。

Router>enable                                              !进入特权模式

Router#config terminal                                   !进入全局配置模式

Router(config)#hostname Router-A                       !修改主机名

Router-A(config)#interface gigabitEthernet0/0       !进入接口G0/0配置模式

Router-A(config-if)#ip address 192.168.10.1 255.255.255.0    !配置接口G0/0的IP地址

Router-A(config-if)#no shutdown                        !启用接口

Router-A(config)#interface serial 0/0/0              !进入接口S0/0/0配置模式

Router-A(config-if)#clock rate 800000                 !设置DCE端同步时钟频率

Router-A(config-if)#ip address 202.96.200.1 255.255.255.252!配置接口S0/0/0的IP地址

Router-A(config-if)#no shutdown                        !启用接口

Router-A(config-if)#

步骤4：路由器B的基本配置。

Router>enable                                          !进入特权模式

Router#config terminal                               !进入全局配置模式

Router(config)#hostname Router-B                      !修改主机名

Router-B(config)#interface gigabitEthernet 0/0     !进入接口G0/0配置模式

Router-B(config-if)#ip address 192.168.20.1 255.255.255.0    !配置接口G0/0的IP地址

Router-B(config-if)#no shutdown                        !启用接口

Router-B(config)#interface serial0/0/0              !进入接口S0/0/0配置模式

Router-B(config-if)#ip address 202.96.200.2 255.255.255.252!配置接口S0/0/0的IP地址

Router-B(config-if)#no shutdown                        !启用接口

Router-B(config-if)#

步骤5：查看Router-A的端口配置情况。

Router-A#show interfaces serial0/0/0               ！查看接口状态

Serial0/0/0 is up, line protocol is up (connected)  ！接口和协议都是up

Internet address is 202.96.200.1/30

MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,

reliability 255/255, txload 1/255, rxload 1/25

Encapsulation HDLC, loopback not set, keepalive set (10 sec) ！查看封装协议

DCD=up DSR=up DTR=up RTS=up CTS=up  全部都是up

Router-A#

步骤6：查看Router-B的端口配置情况。

Router-B#show int s0/0/0

Serial0/0/0 is up, line protocol is up (connected)

Encapsulation HDLC, loopback not set, keepalive set (10 sec) ！查看封装协议

DCD=up DSR=up DTR=up RTS=up CTS=up

Router-B#

小贴士

（1）注意查看接口状态，接口和协议都必须是UP 。

（2）CR-V35FC所连的接口为DCE，CR-V35MT所连的接口为DTE 。

（3）协议是DOWN，通常是因为封装不匹配、DCE时钟没有配置。

（4）接口是DOWN，通常是因为线缆故障。

（5）在实际工作中，DCE设备通常由服务提供商配置，本学习活动是模拟环境。

步骤7：配置路由器的缺省路由。（默认路由）

Router-A(config)#ip route 0.0.0.0 0.0.0.0 202.96.200.2

Router-B(config)#ip route 0.0.0.0 0.0.0.0 202.96.200.1

默认路由详细解析：http://t.csdn.cn/3S9PF

步骤8：查看路由器A的路由表。

Router-A#show ip route

Gateway of last resort is 202.96.200.2 to network 0.0.0.0

192.168.10.0/24 is variably subnetted, 2 subnets, 2 masks

C 192.168.10.0/24 is directly connected, GigabitEthernet0/0

L 192.168.10.1/32 is directly connected, GigabitEthernet0/0

202.96.200.0/24 is variably subnetted, 2 subnets, 2 masks

C 202.96.200.0/30 is directly connected, Serial0/0/0   一键查看端口配置的所有的ip，

L 202.96.200.1/32 is directly connected, Serial0/0/0   拿放大镜右键第一个也是一样的

S* 0.0.0.0/0 [1/0] via 202.96.200.2

Router-A#

步骤9：查看路由器B的路由表。

Router-B#show ip route

Gateway of last resort is 202.96.200.1 to network 0.0.0.0

192.168.20.0/24 is variably subnetted, 2 subnets, 2 masks

C 192.168.20.0/24 is directly connected, GigabitEthernet0/0

L 192.168.20.1/32 is directly connected, GigabitEthernet0/0

202.96.200.0/24 is variably subnetted, 2 subnets, 2 masks

C 202.96.200.0/30 is directly connected, Serial0/0/0

L 202.96.200.2/32 is directly connected, Serial0/0/0

S* 0.0.0.0/0 [1/0] via 202.96.200.1

Router-B#

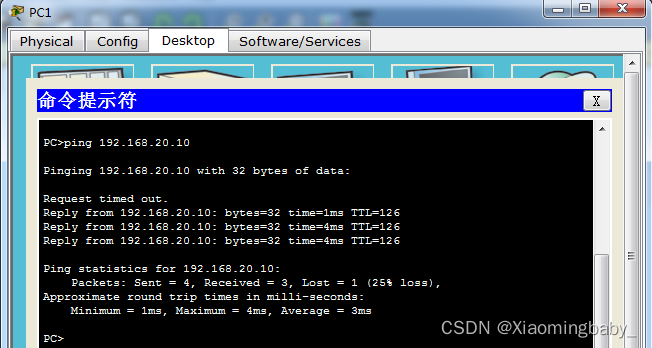

步骤10：测试连通性，如图所示。
