ESP8266-NodeMCU开发板-------开发板介绍(1)

目录

 认识ESP8266-NodeMCU开发板​编辑

GPIO编号与NodeMCU开发板引脚名的区别:

ESP8266 GPIO编号与NodeMCU开发板引脚名的对应关系

可用引脚

电压电流限制

特殊引脚情况说明

上拉电阻/下拉电阻

模拟输入

         通讯

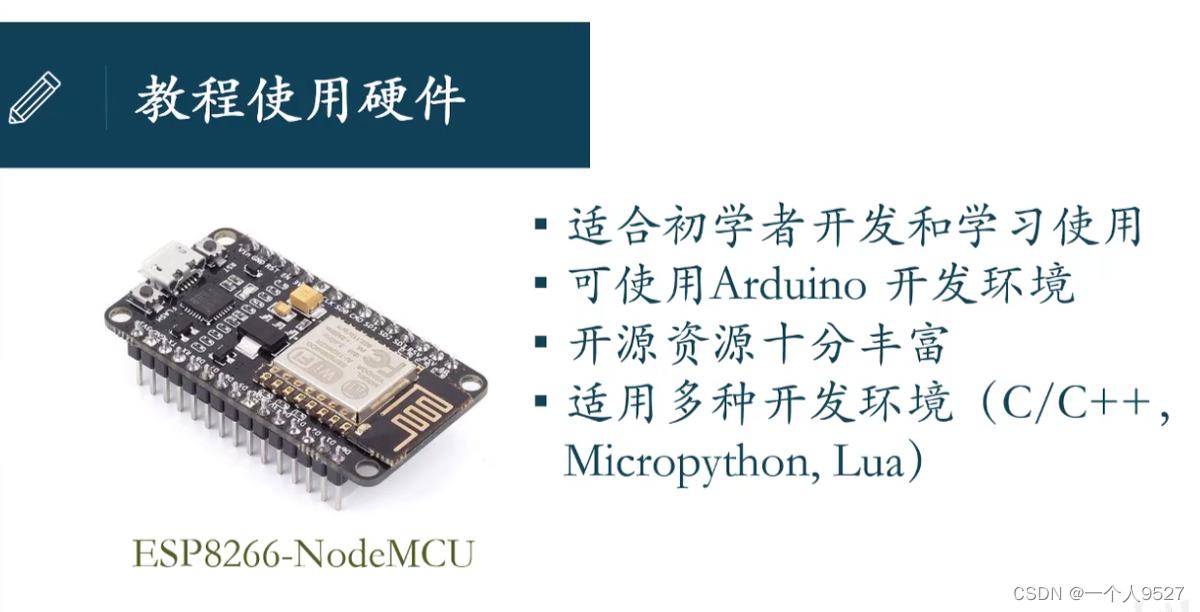

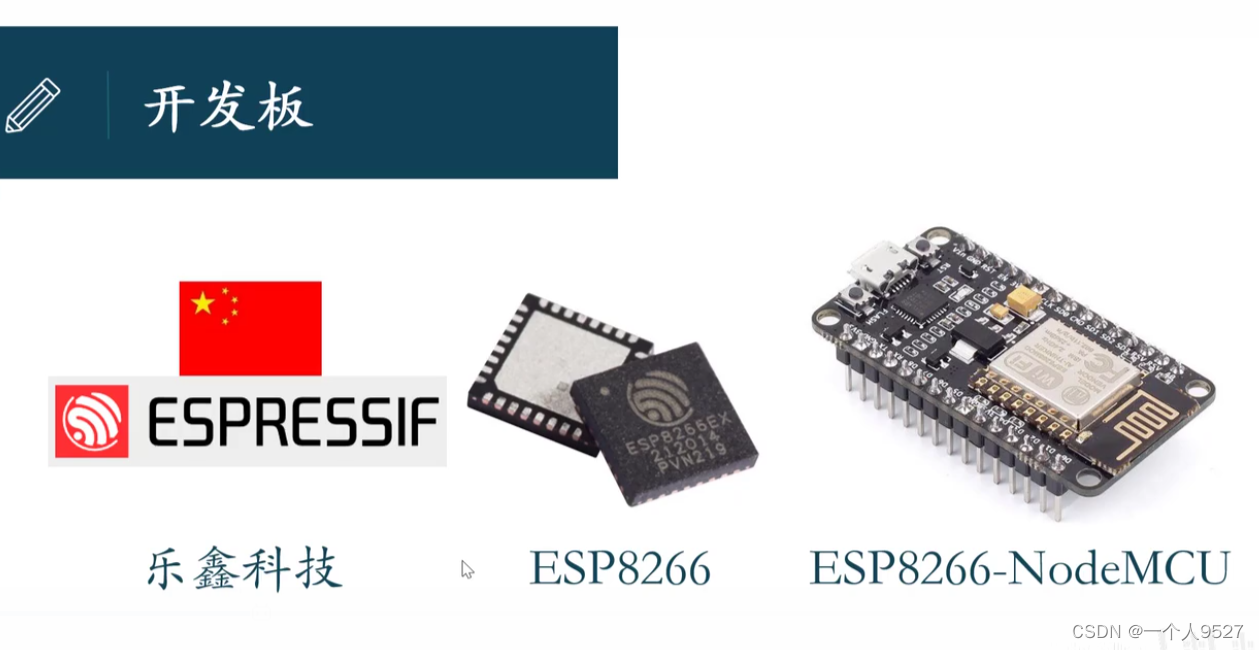

 认识ESP8266-NodeMCU开发板





 初识NodeMCU开发板 (第1章-第1节) – 太极创客 (taichi-maker.com)

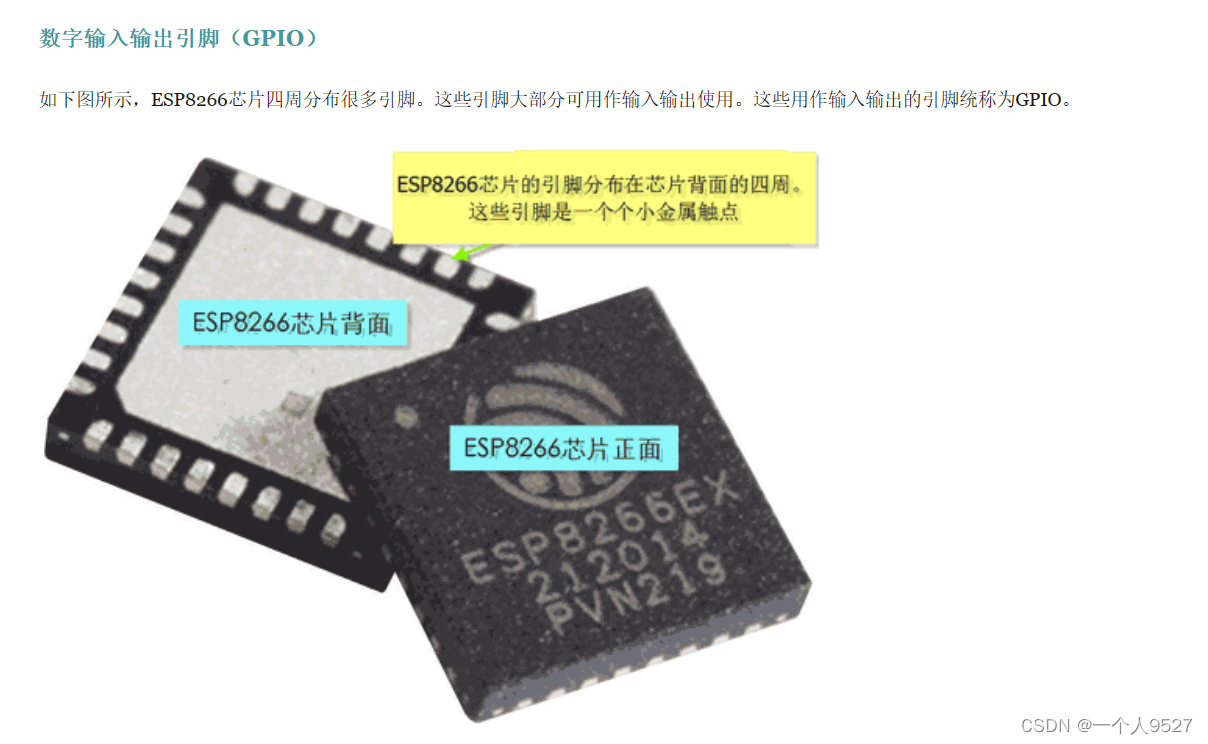

ESP8266芯片的GPIO引脚可用作数字输入来读取引脚电平,也可用作数字输出向外围电路发出控制信号。在这一点上,GPIO引脚与Arduino开发板的引脚功能十分类似。(请注意,我在这里用的是类似而不是相同。因为GPIO引脚与Arduino开发板引脚还是存在着很多不同的。)

当引脚以数字输出模式工作时,低电平是0V (灌电流),高电平是3.3V (拉电流)。

请注意:ESP8266芯片与Arduino Uno/Mega/Nano等开发板的引脚电平电压有所区别。Arduino开发板的高电平是+5V,低电平是0V。

GPIO编号与NodeMCU开发板引脚名的区别:

请留意:在很多介绍ESP8266以及NodeMCU的资料里会出现两种引脚命名方法。一种是GPIO编号,一种是NodeMCU引脚名。请注意这两者是不同的,请千万不要混淆。
