SSD中L2P映射表的何去何从？

在SSD中，L2P（Logical-to-Physical）映射表是核心数据结构，用于记录逻辑地址（主机请求的地址）与物理地址（闪存中实际存储位置的地址）的对应关系。其存储位置和实现方式因SSD架构不同而有所差异，主要分为板载DRAM和不带DRAM（DRAM-less）的设计。

1. L2P映射表的存储位置

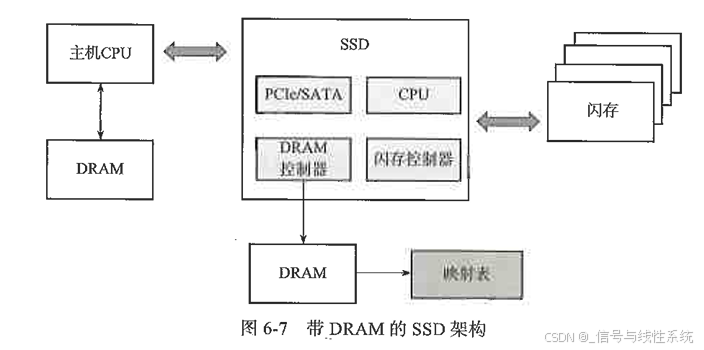

• 板载DRAM的SSD：L2P映射表通常完整存储在DRAM中，DRAM作为独立芯片集成在SSD主控旁。DRAM的高速特性可支持快速映射表查询和更新。

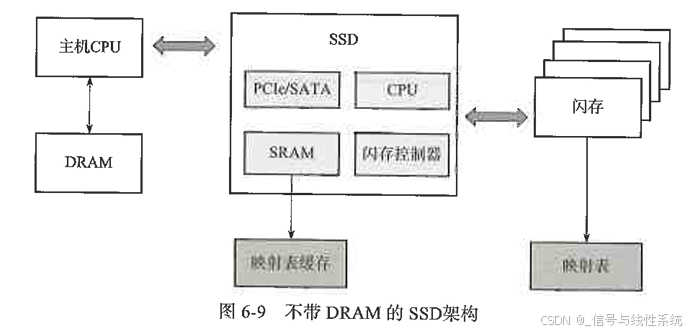

• 不带DRAM的SSD：
  • SRAM（静态随机存储器）：SSD主控芯片内部集成少量SRAM，用于存储一级映射表（常用或高频访问的映射条目）
  • 闪存（NAND）：完整的L2P映射表存储在闪存中，作为二级映射表。主控在启动时会将部分映射表加载到SRAM中，按需更新。

2. SRAM与DRAM的核心区别

(1) 结构与工作原理

• SRAM：
  • 每个存储单元由**6个晶体管（6T）**构成，通过双稳态触发器存储数据，无需刷新。
  • 静态特性：数据在通电期间稳定存在，读写速度快（通常1-10ns）。
• DRAM：
  • 每个存储单元由**1个晶体管+1个电容（1T1C）**构成，依赖电容电荷存储数据。
  • 动态特性：电容电荷会缓慢泄漏，需周期性刷新（通常每秒数千次），读写延迟较高（通常50-100ns）。

(2) 性能与成本对比

特性	SRAM	DRAM
速度	快（直接访问，无刷新延迟）	较慢（需预充电和刷新）
集成度	低（占用芯片面积大，容量小）	高（单元结构简单，容量大）
功耗	静态功耗低，动态功耗高	刷新功耗较高
成本	高（单位容量成本是DRAM的10倍+）	低（适合大容量存储）

3. 为何不带DRAM的SSD选择SRAM？

(1) 成本控制

• DRAM需要独立芯片：DRAM作为外部元件需额外占用PCB空间，增加物料成本（DRAM芯片价格占SSD总成本约5-15%）。
• SRAM集成在主控内部：不带DRAM的SSD主控芯片通常会集成少量SRAM（如几MB），利用其高速特性缓存高频映射表条目，无需额外成本。

(2) 架构简化

• 减少依赖外部元件：DRAM需要复杂的接口和供电设计，而SRAM直接集成在主控芯片中，简化了SSD的硬件设计。
• 避免DRAM的刷新开销：DRAM的刷新操作会占用主控带宽，而SRAM无需刷新，更适合低功耗场景（如移动设备）。

(3) 性能与容量的权衡

• SRAM容量有限：主控集成的SRAM通常仅能存储少量映射表（如1-10MB），需依赖闪存存储完整映射表。
• 牺牲部分性能：不带DRAM的SSD在频繁访问映射表时需多次从闪存加载数据，导致延迟增加（可通过HMB技术借用主机内存缓解，但需操作系统支持）。

4. 不带DRAM的SSD如何工作？

• 启动阶段：从闪存加载部分L2P映射表到SRAM。
• 运行时：

1. 主控优先查询SRAM中的一级映射表。
2. 若未命中，则从闪存读取二级映射表并更新SRAM缓存。

• 写入/擦除操作：映射表更新先写入SRAM，再定期批量写入闪存（需依赖FTL算法确保数据一致性）。

5. SRAM vs DRAM的选择

场景	带DRAM的SSD	不带DRAM的SSD
优势	高性能、低延迟	低成本、低功耗、硬件简化
劣势	成本高、功耗大	性能受限、依赖闪存访问
适用场景	高端消费级/企业级SSD	入门级SSD、嵌入式设备

6. 未来趋势

• HMB（Host Memory Buffer）技术：
  不带DRAM的SSD通过PCIe/NVMe协议借用主机内存（如DDR4）缓存映射表，进一步弥补性能差距。
• 3D XPoint/Optane：
  新型非易失存储介质可能替代DRAM，提供更高速度和持久化能力。

通过以上信息可知，不带DRAM的SSD通过SRAM+闪存的组合，以牺牲部分性能为代价，实现了成本和复杂度的显著降低，尤其适合对价格敏感的消费级市场。
