【AD那些事 17】如何创建一个原理图库中没有的器件？？？！！！如何创建一个画原理图所需要的新元件？？？！！！

现以创建该新原理图元件为例：

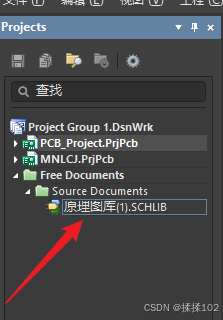

1、打开一个原理图库（需要将创建后的新元件放至其中）

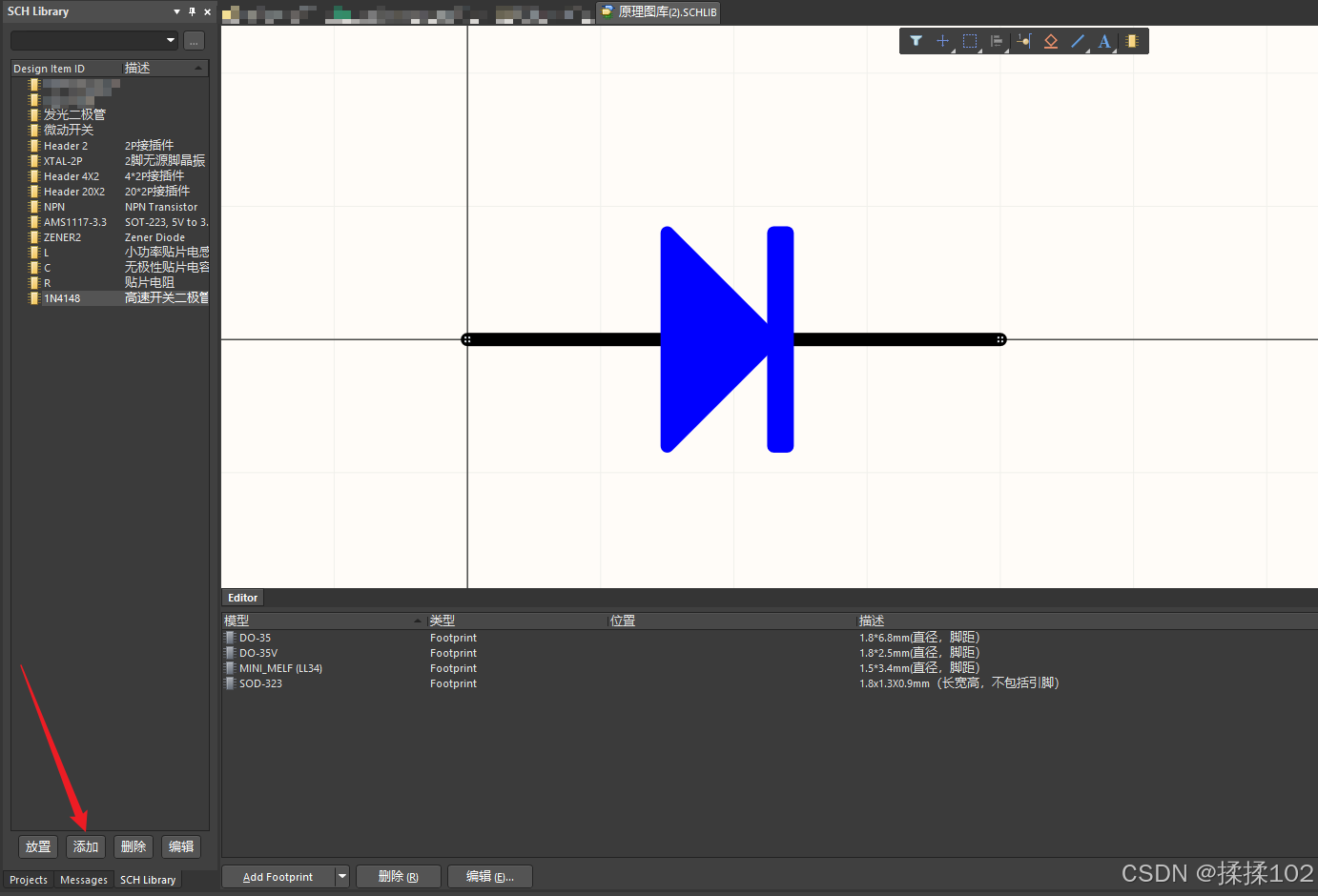

2、点击左下角 “添加”  （创建新元件）

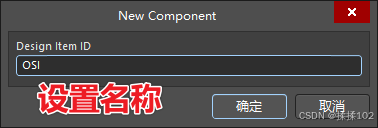

3、设置新元件名称

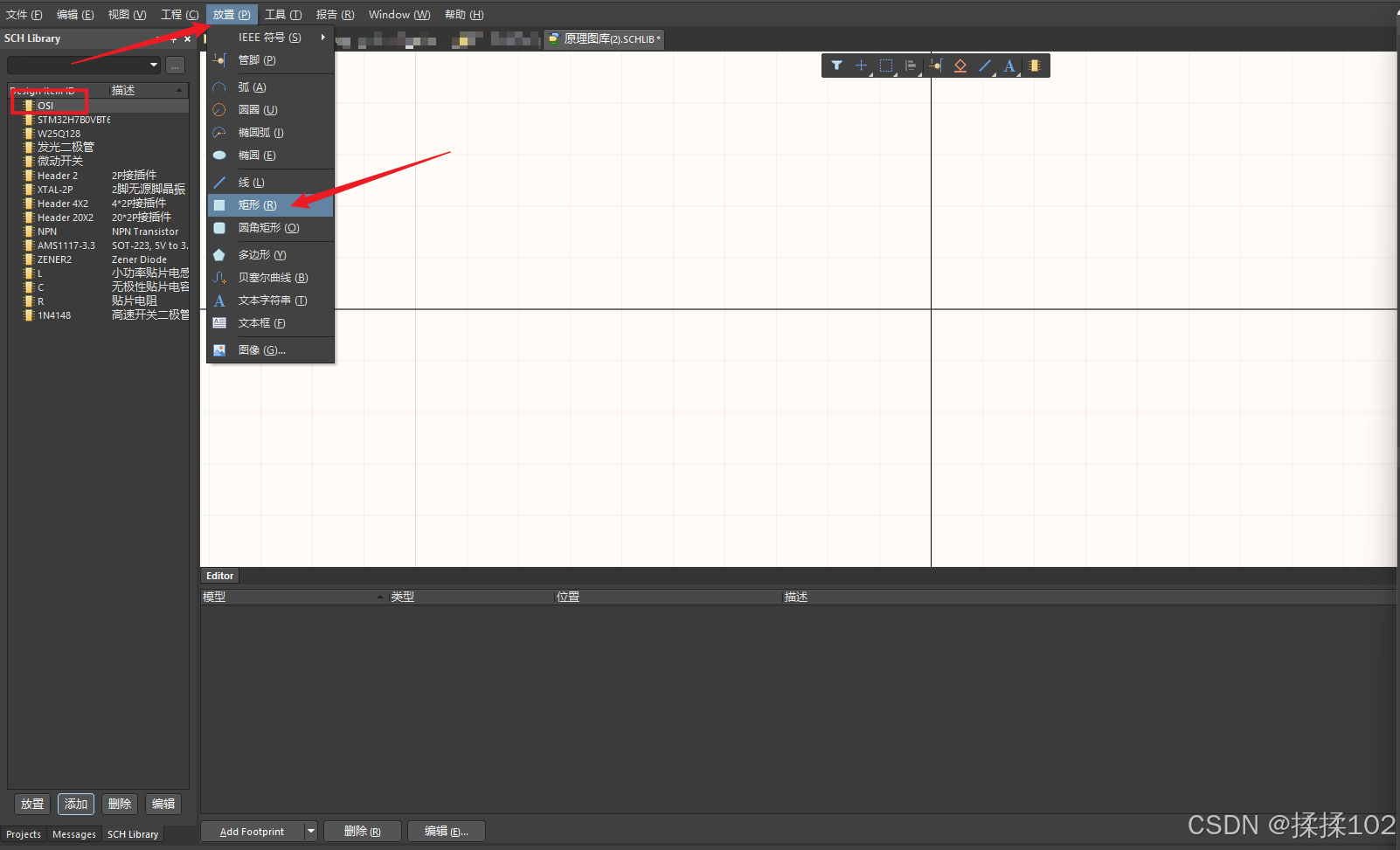

4、点击 “放置”------“矩形” （创建新元件的外观）

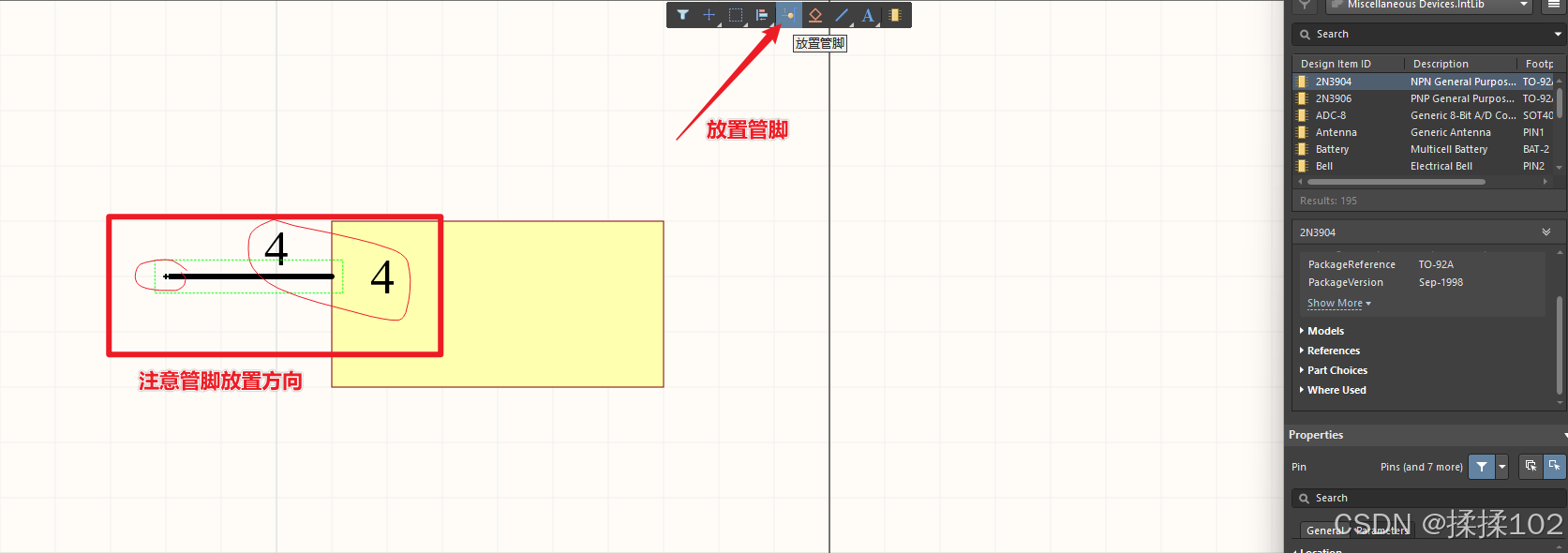

5、点击  "放置管脚"  如图所示位置 （设置新元件的管脚）

！！！！！！注意管脚放置方向！！！！！！！！！

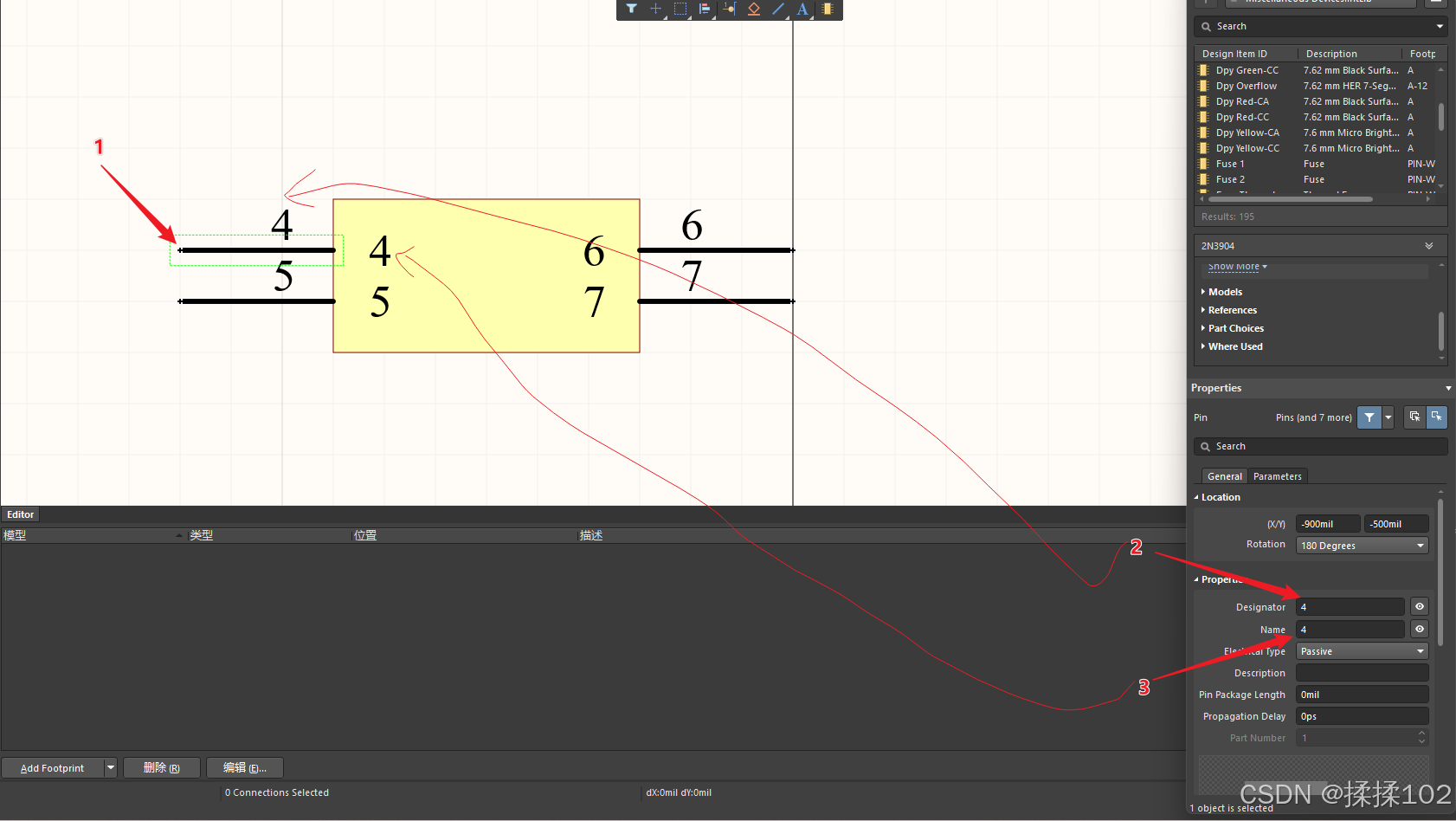

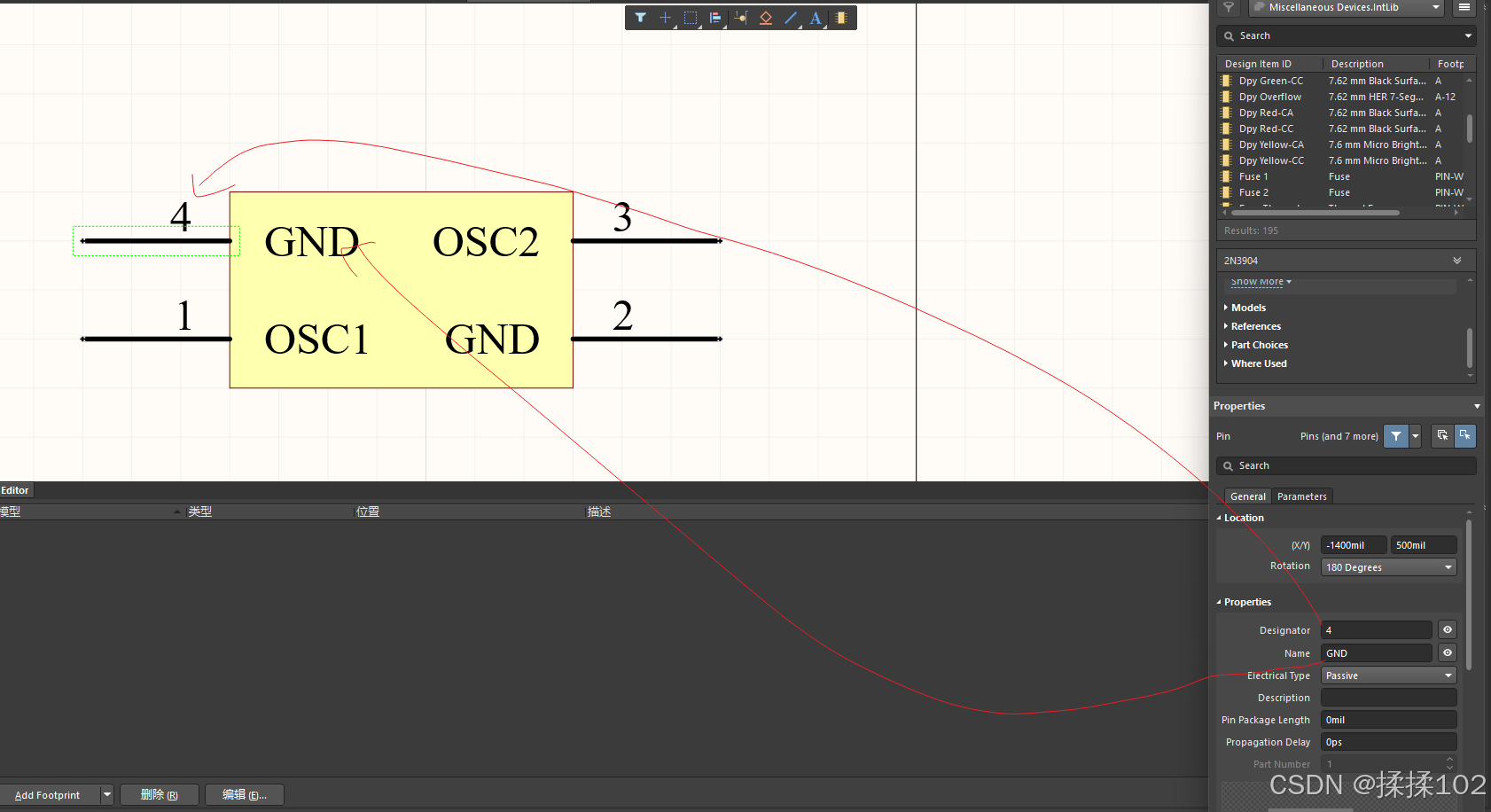

6、按照如图所示步骤 “1--2--3”  修改管脚信息

！！！！！！！！细红色线为对应修改的地方！！！！！！！！！

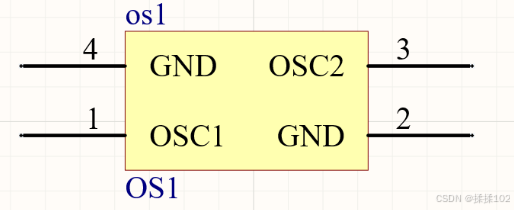

7、新元件创建成功

顺便给新元件添加好对应PCB封装

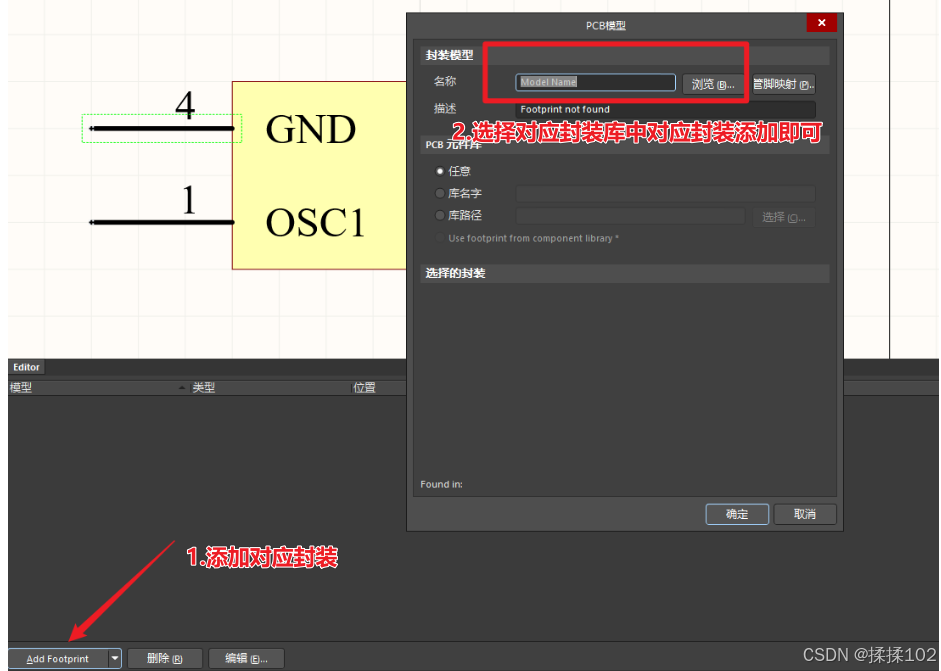

8、点击 “Add Footprint” -------选择对应封装库添加封装

（具体步骤如图1、2）

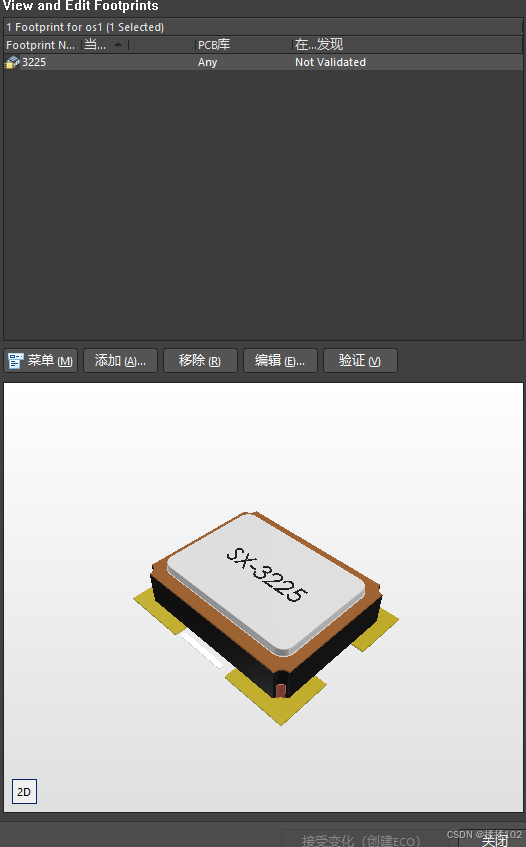

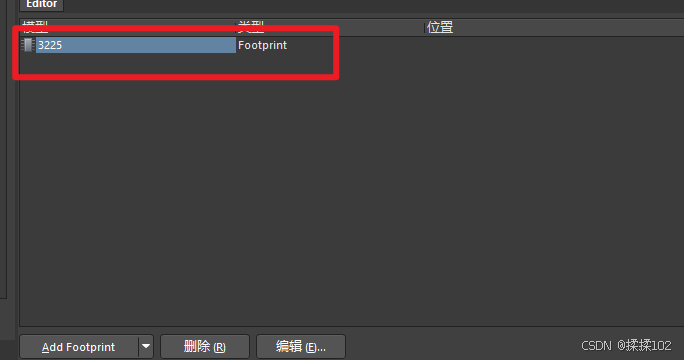

封装添加成功图例

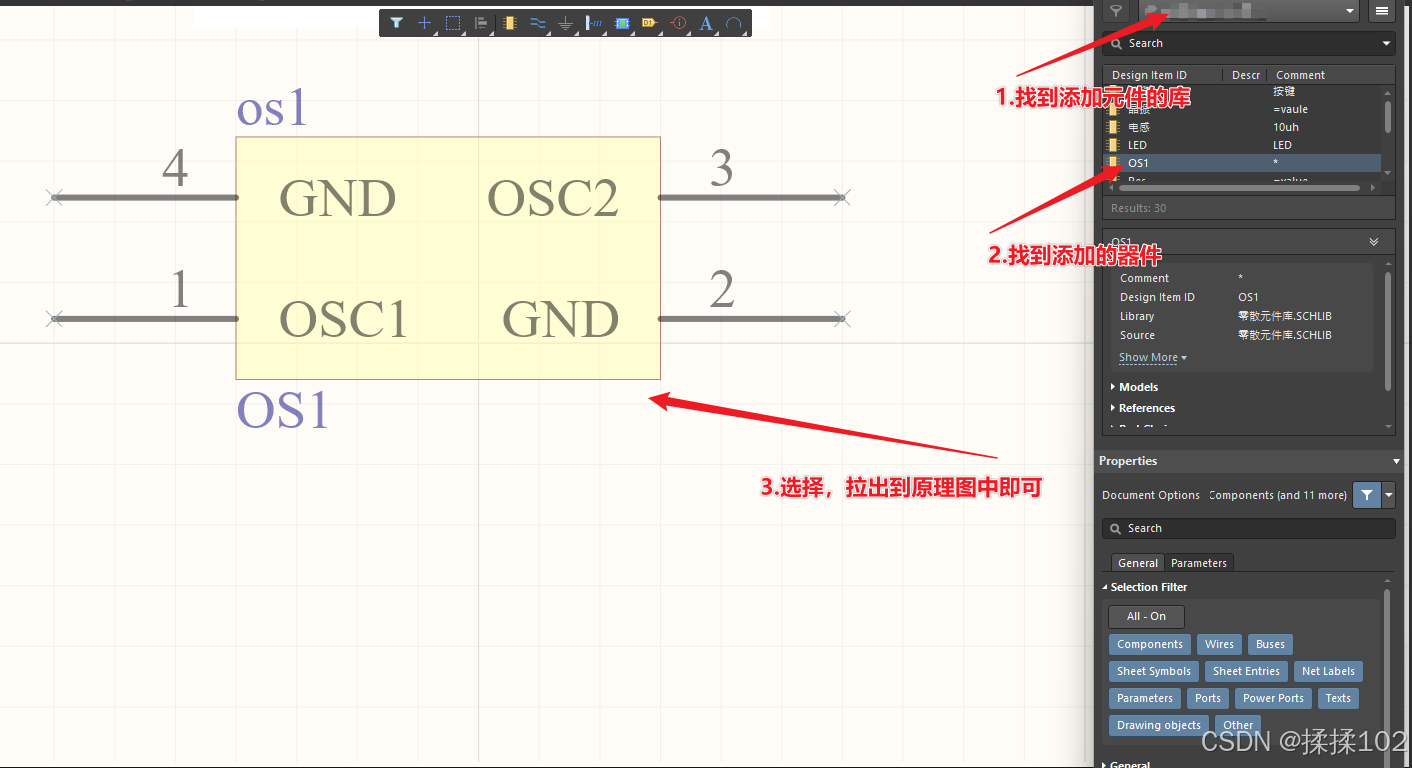

9、添加创新的元件到原理图中

找到存放创新元件的库（步骤一打开的库）-----找到创新的元件名称-----选中拉出到原理图中即可

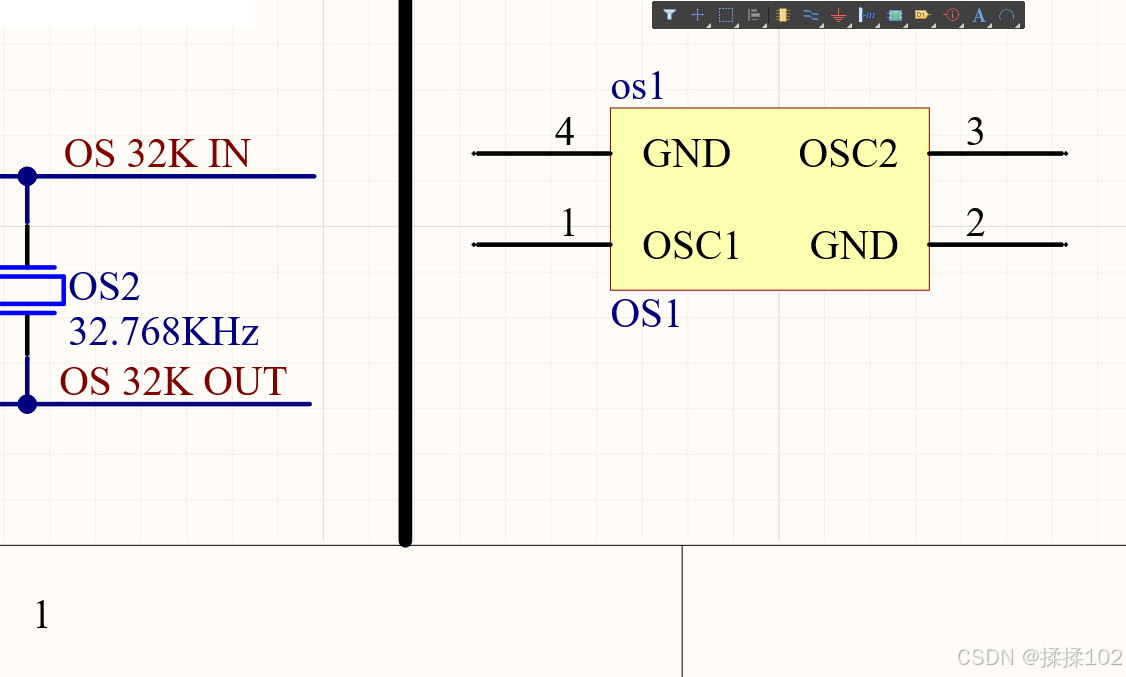

原理图创新元件已添加成功

打开封装管理器，此时创新元件的封装也已添加上
