【AD那些事 1 】AD中原理图封装正确导入PCB之后封装焊盘移位解决方案

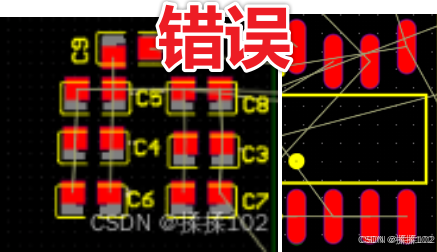

PCB转入后需要修改前错误的显示

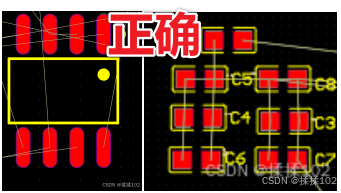

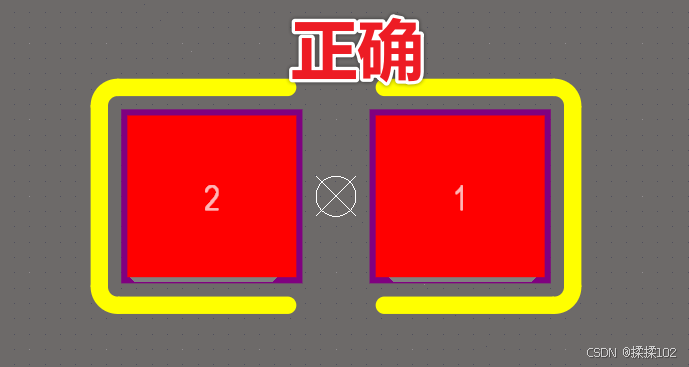

PCB修改后正确的显示

进入原理图中检查器件封装均正确

接下来进行一步步修改

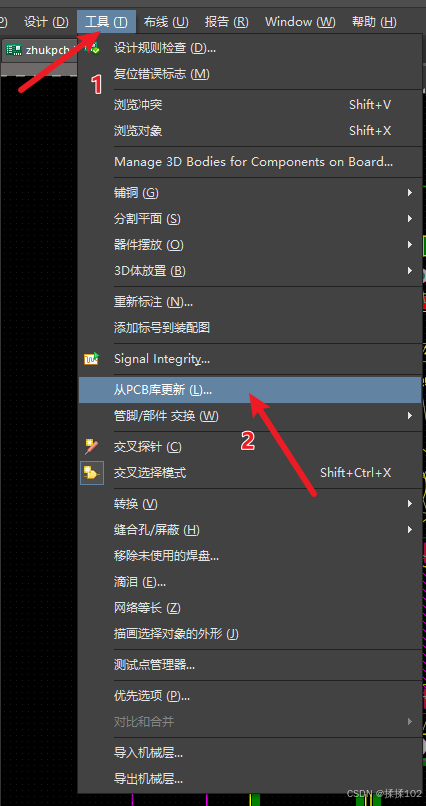

1.点击工具               2.点击从PCB库更新

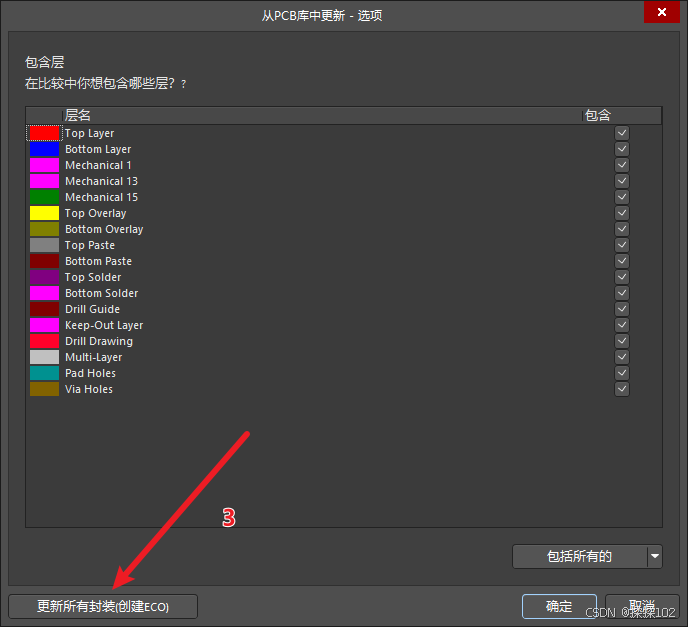

3.点击更新所有封装

4.点击验证变更之后会出现下图情况，在检测会有✅     检测完成

5.点击执行变更

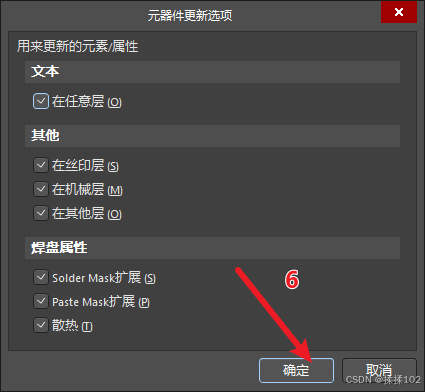

会弹出如下窗口

6.点击确定之后会出现下图情况，在完成会有✅         恢复完成

返回PCB中查看（此时所有移位的焊盘均恢复正常）     修改完成

、
