【ADC&FPGA】基于ZCU102+FMCJESDADC1的数据采集项目之篇（3）：SPI配置

FMC SPI格式

如何对FMC子板上的AD9517和AD9250芯片做配置，这是个让人困惑的问题。

不就是简单的SPI配置嘛，为什么让人困惑呢？

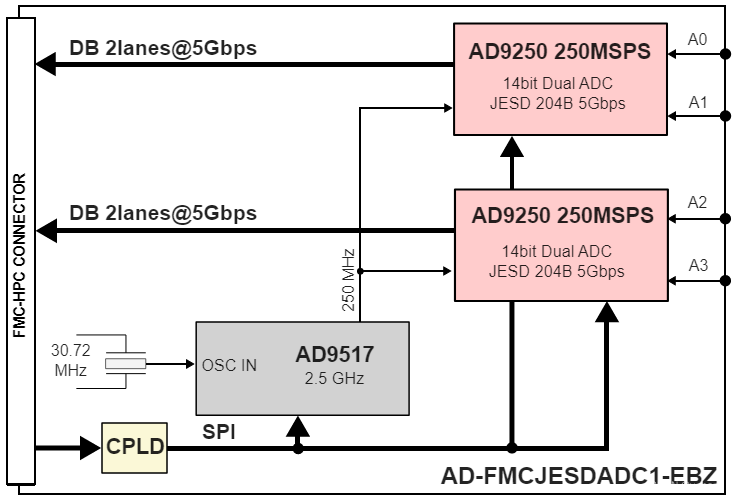

主要是因为：FMC子板上的AD9517和AD9250芯片的SPI不是和FPGA直接连接的，中间还有个CPLD。AD9517的SPI和2个AD9250的SPI都是跟CPLD相连。而CPLD只有一个SPI与FPGA相连。

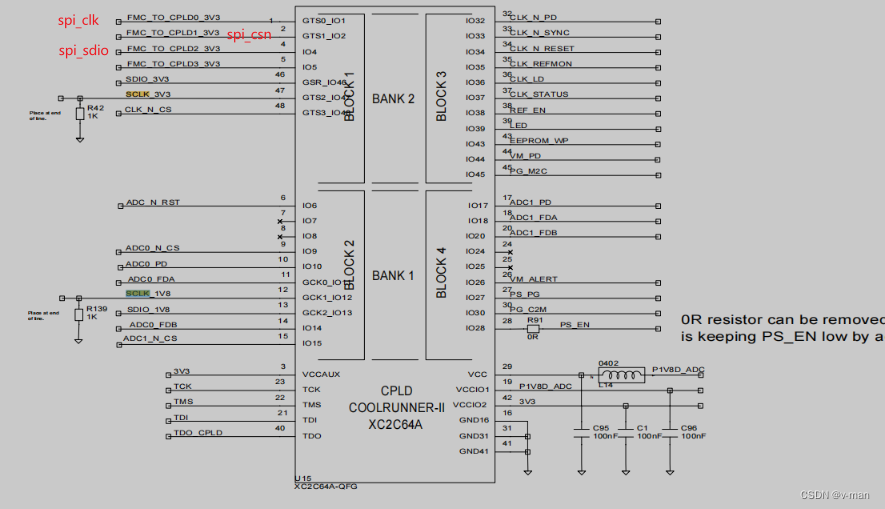

如下图所示：

可以推测的是，CPLD肯定对SPI做某种译码，但是在网上实在找不到关于这个CPLD对SPI的处理描述。

花了一天时间找相关的信息，终于发现点有用信息：

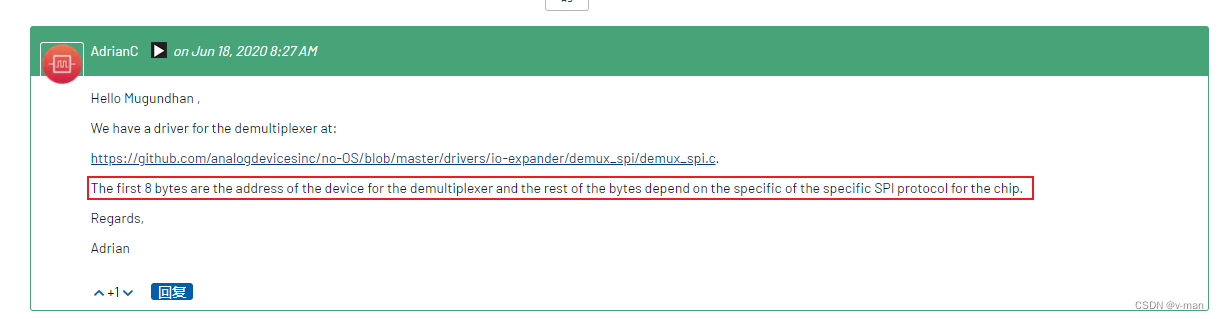

Queries on fmcjesdadc_spi - Q&A - FPGA Reference Designs - EngineerZone

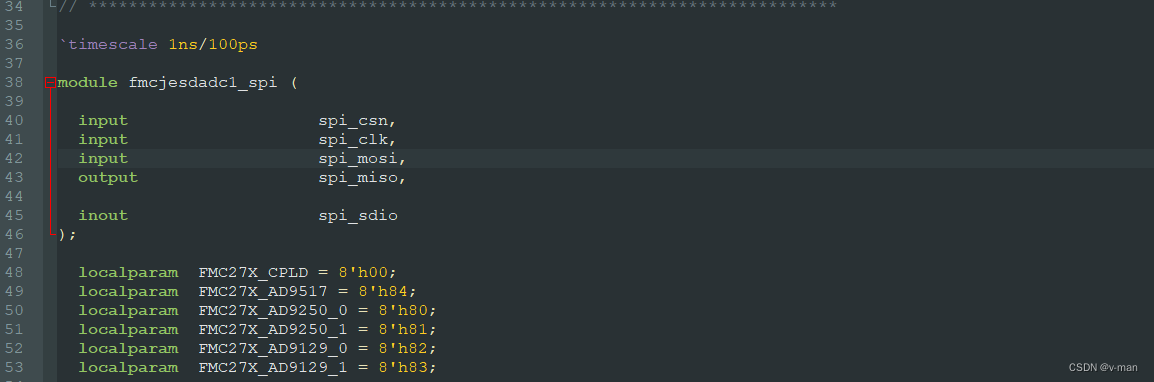

同时参考K706上FMCJESDADC1的FPGA工程，发现FPGA端有个地址判断（fmcjesdadc1_spi.v）。

FMC子板上芯片的配置方式变得明显起来。

• 在AD9517/AD9250 SPI正常时序之前需要发出1个Byte的地址码，CPLD将基于此地址码决定对哪个芯片继续读写。
• 更具体的：要读写AD9517芯片，需发出地址码0x84；
• 要读写AD9250-1芯片，需发出地址码0x80；
• 要读写AD9250-2芯片，需发出地址码0x81。

AD9250 SPI格式

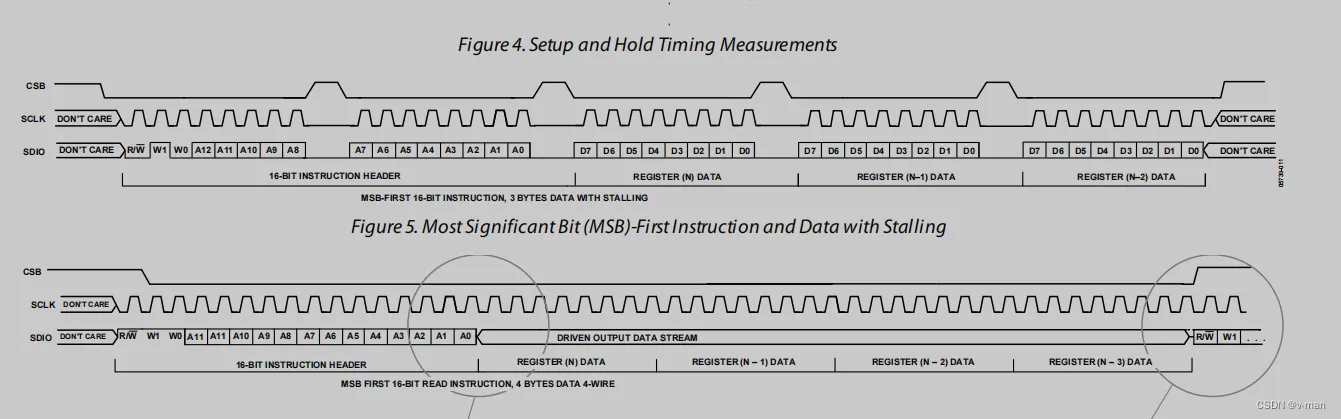

最简单的一个SPI操作格式：[R/W][00][13bit地址][8bit数据]，共24bit。

AD9517 SPI格式
