Proteus仿真——电压比较器

目录

一、电压比较器介绍

二、电压比较器的工作原理

三、电压比较器分类

四、单限比较器

1、以LM393搭建的实用型单限比较器

2、Proteus波形变换仿真结果图

3、Proteus仿真——基于电压比较器的光控继电器开关电路

五、滞回比较器

1、以LM358搭建可实用滞回比较器

2、滞回比较器波形变换仿真结果图

六、窗口比较器

1、LM358搭建窗口比较器

2、Proteus仿真窗口比较器

七、结语

---

一、电压比较器介绍

是一种对输入信号进行鉴别与比较的电路，是组成非正弦波发生电路的基本单元电路。它通常有两个输入端：同相输入端和反相输入端，以及一个输出端。

二、电压比较器的工作原理

将输入信号与一个参考电压进行比较，根据比较结果输出高电平或低电平的信号。这种特性使得电压比较器可以用于各种报警电路和自动控制的开关电路中。

三、电压比较器分类

常用电压比较器有如下几种：单限比较器、滞回比较器、窗口比较器、集成电压比较器等。

四、单限比较器

电路只有一个阈值电压，输入电压逐渐增大或减小过程中，当通过阈值电压时，输出电压产生跃变，从高电平跃变为低电平,或者从跃变为。

1、以LM393搭建的实用型单限比较器

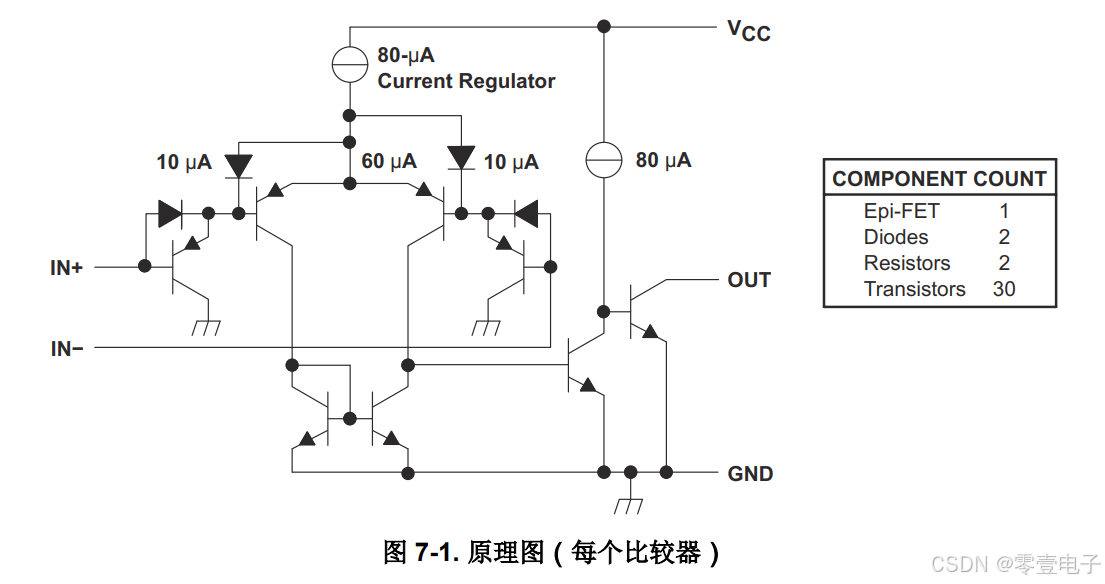

图7-1是LM393芯片手册提供的原理图，可以看到它是集电极开路输出方式。

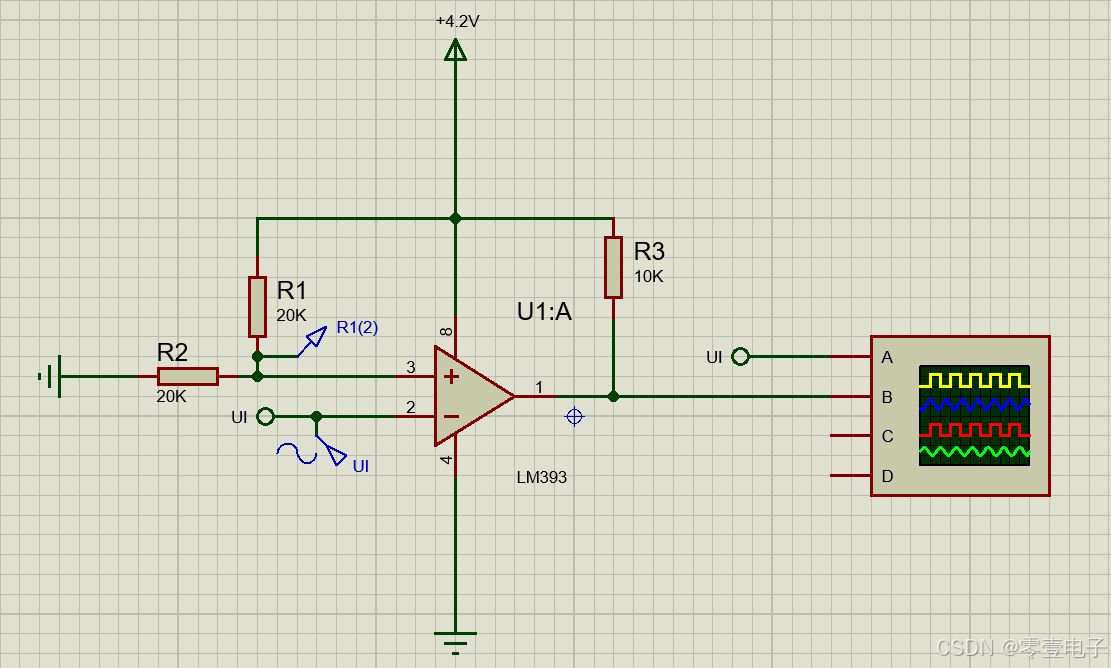

下图中反相输入端为输入电压，同相输入端作为阈值电压，通过和串联分压所得。

为上拉电阻，确保输出高电平为4.2V。由于比较器是集电极开路输出方式，输出高电平时几乎没有带载能力。
