答应我，别再踩AFIO的误区了！

一、前言

今天发现了这样一个问题！？我在回顾ADC的基本配置的时候，发现ADC不是复用的IO引脚吗？为什么没有打开AFIO时钟！？奇了怪了！难道，我写错了？这就带着这个疑问来寻求答案了~

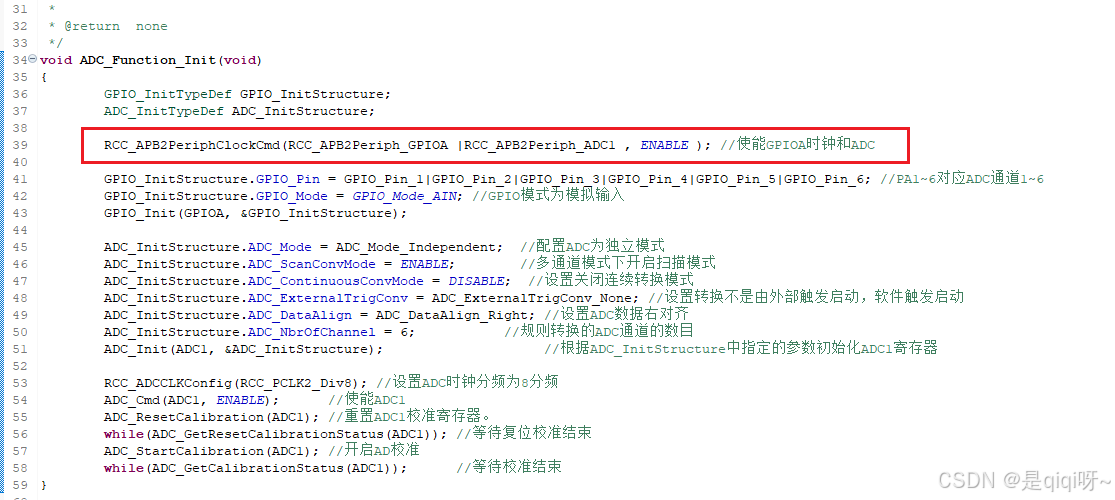

你看，下面便是证据，还真的就是完全不见AFIO的踪影！！

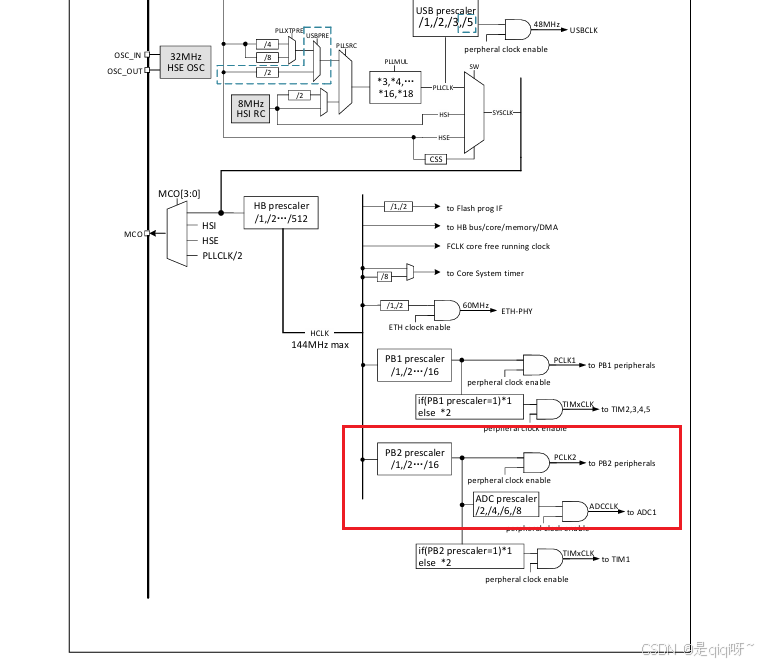

说在前面：我用的是沁恒的一款芯片，型号是ch32v20xc8t6，是一款RISC-V架构的芯片。其实跟STM32蛮像的，核心都一样。ADC1也是挂载在APB2上的。

二、AFIO是什么？

AFIO也就是复用管脚。顾名思义，一个引脚可以拥有多重身份，可以不只是作为一个普通的输入输出IO使用。也可以当作其他外设的IO口。其实也就是，MCU的引脚资源是有限的，需要更加合理的分配，也就出现了管脚复用的现象。

三、需要打开AFIO时钟的场合

直接上干货！就不赘述了。

1. 使用了AFIO的事件控制器。

2. 使用了AFIO的重映射功能（这个是很特殊的！外设引脚发生冲突，且要从APB1映射到APB2）。

3. 使用了外部中断（EXTI）控制寄存器。

举个例子，就以第二个为例：AFIO的重映射功能。

比如：

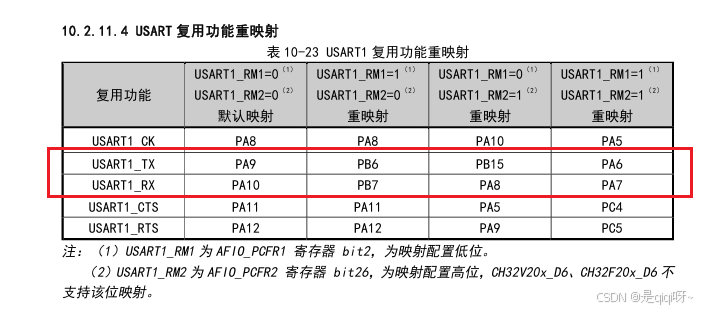

USART1的USART1_TX与USART1_RX默认映射的位置分别是PA9、PA10。当这两个引脚被其他外设占用的时候，我们让USART1让位，重映射到其他地方去。这里切记，看手册。我们给它重映射到PB6、PB7的位置去。

怎么映射呢？来看看流程吧。

第一步：使能IO端口的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

第二步：使能被映射的外设时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART1,ENABLE);

第三步：使能AFIO时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

第四步：打开重映射
GPIO_PinRemapConfig(GPIO_Remap_USART1,ENABLE);

好了，到这里就可以啦！

四、溯源，为什么ADC1不用打开AFIO时钟！？

我们来回顾一下，使用ADC1符合上一个标题开头提及的三个中的哪一个呢？很明显，它哪个也不符合。它并没有发生引脚冲突，不需要从APB1挪到APB2去。它本身就挂载在APB2上！所以不用打开AFIO时钟。

总结：

挂载在APB2上的外设是不用打开AFIO的时钟的，只需要打开对应的GPIO及本身的时钟即可！

五、为什么是从APB1的映射到APB2？

挂载在APB1上的外设，它和别的外设使用了一样的引脚，发生了冲突是需要重映射的。那为什么非要重映射到APB2呢？APB1不行吗！？凭什么！这不公平，哈哈，因为你要映射的普通GPIO引脚全都挂载在APB2上，无路可去，只能到APB2啊！

另外要注意，AFIO也挂载在APB2上哦。所以你需要打开要用的GPIO的时钟，打开要映射的外设时钟，打开AFIO时钟，再打开重映射就可以啦。

六、不可以随意映射到某个引脚

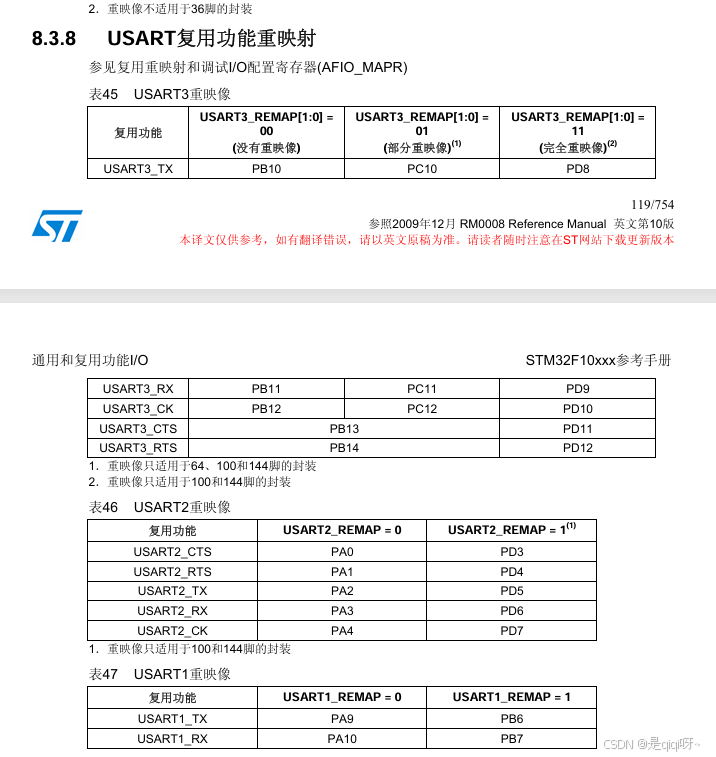

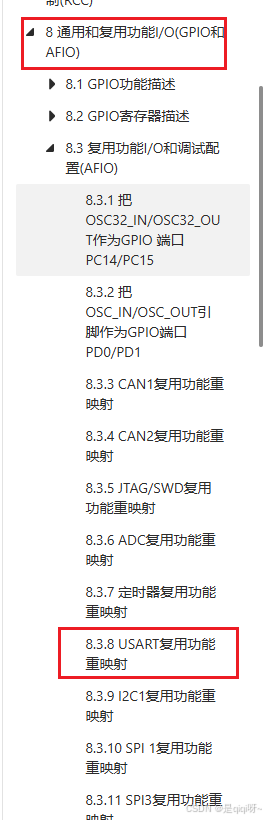

为什么！？来看手册！以串口为例吧。

USART2只能映射到PD5和PD6上。其他的同理~
