常用调试器的接口介绍、支持标准及接线方法

目录

一、STLink接口介绍及接线方法

二、DAPLink接口介绍及接线方法

                  三、推荐购买链接🔗

---

一、STLink接口介绍及接线方法

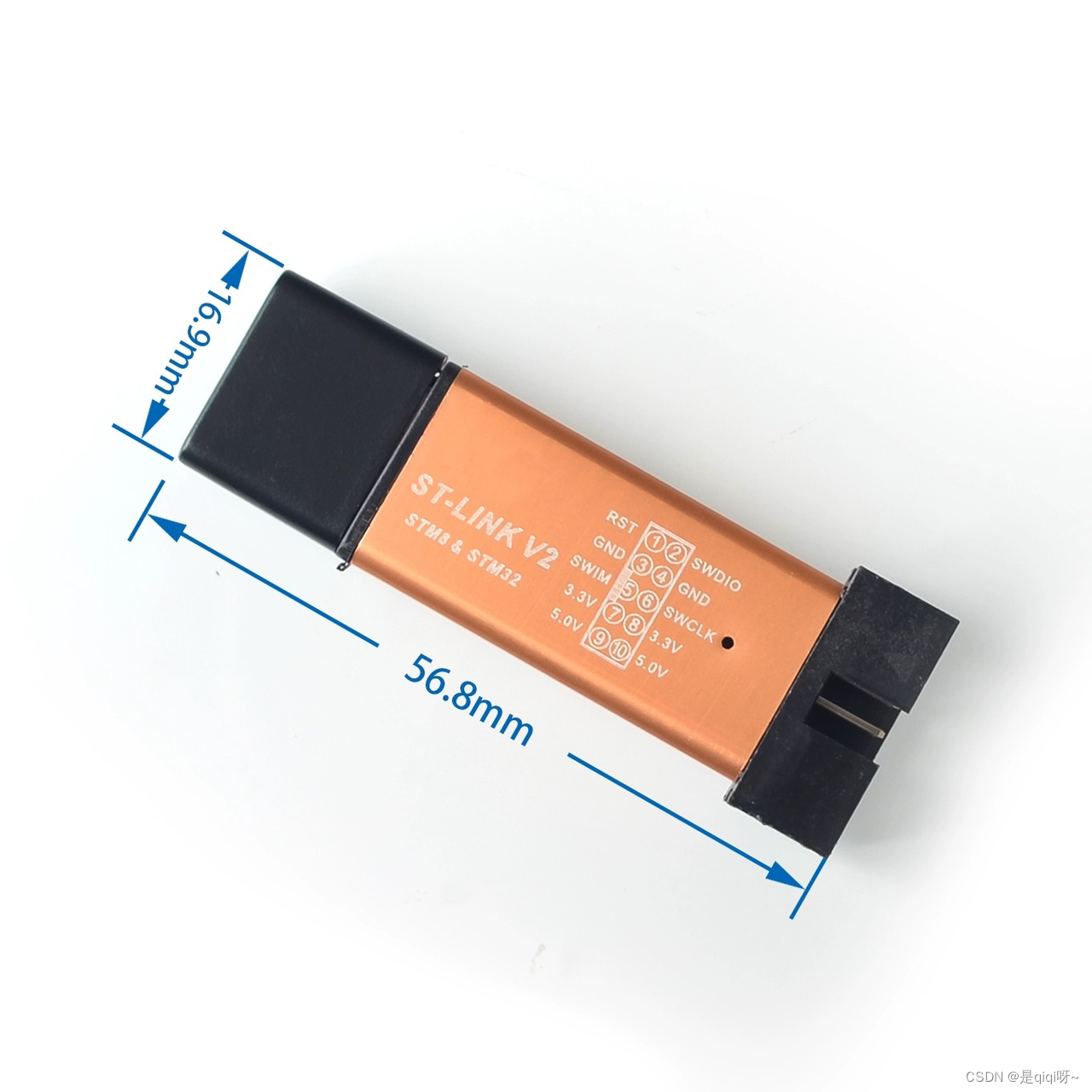

第一种：

有10个接口，其中SWIM是STM8专用引脚。

查阅资料发现仅支持SWD标准，不支持JTAG标准。我们就知道需要用到的接口就是上述表格描述的那几个。

此外：KeilMDK、IAR等常用开发环境支持SWD标准。

SWD标准下：

调试STM32单片机接线：

接线一般是5根，分别为：

SWCLK、SWDIO、GND、VCC、RST

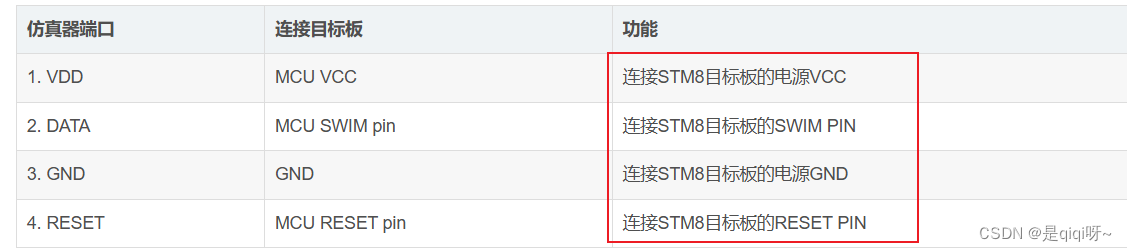

调试STM8单片机接线：

接线一般是4根，分别为：

SWIM（单总线调试接口）、VCC、GND、RST

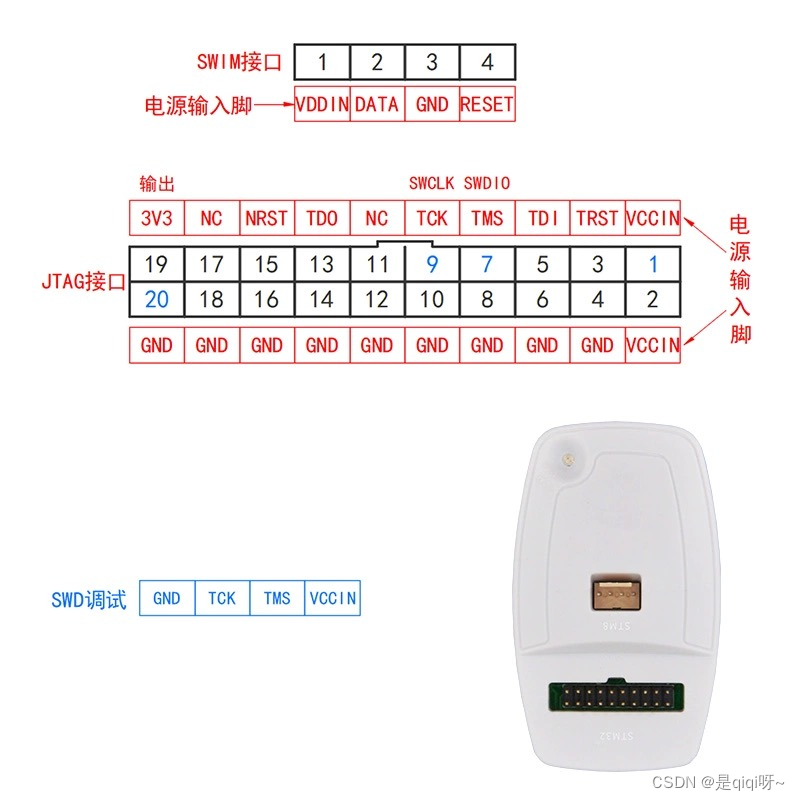

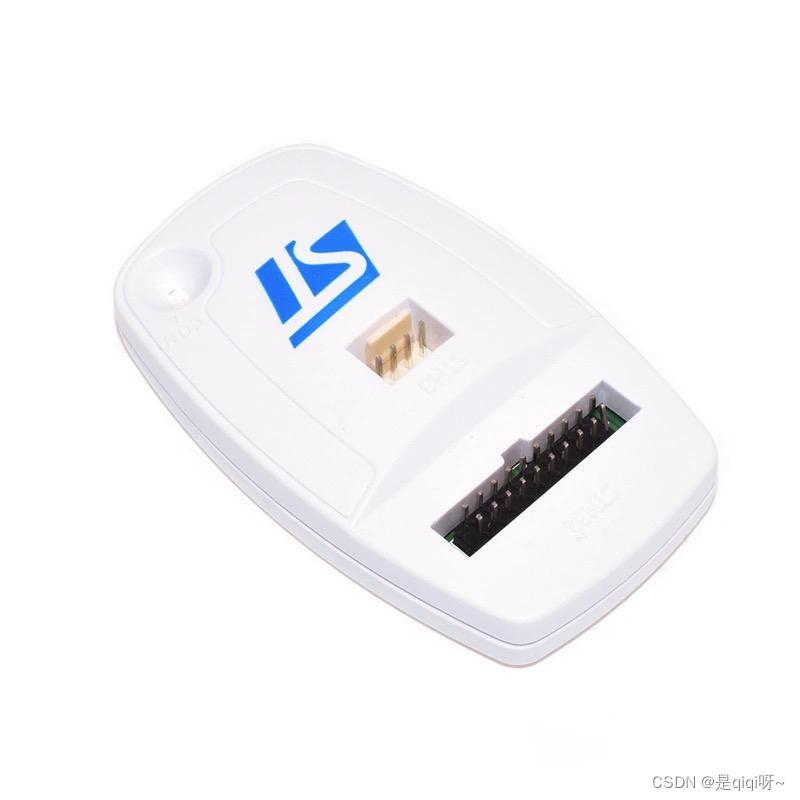

第二种：

支持STM32、STM8、JTAG及SWD标准

单独的4根线是STM8专用口。

SWD标准下的接线同上。

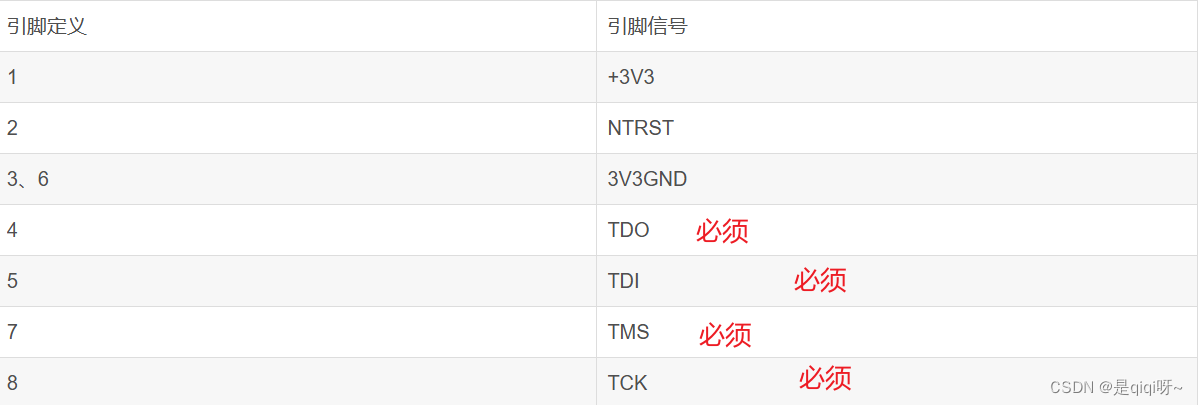

JTAG标准接线：

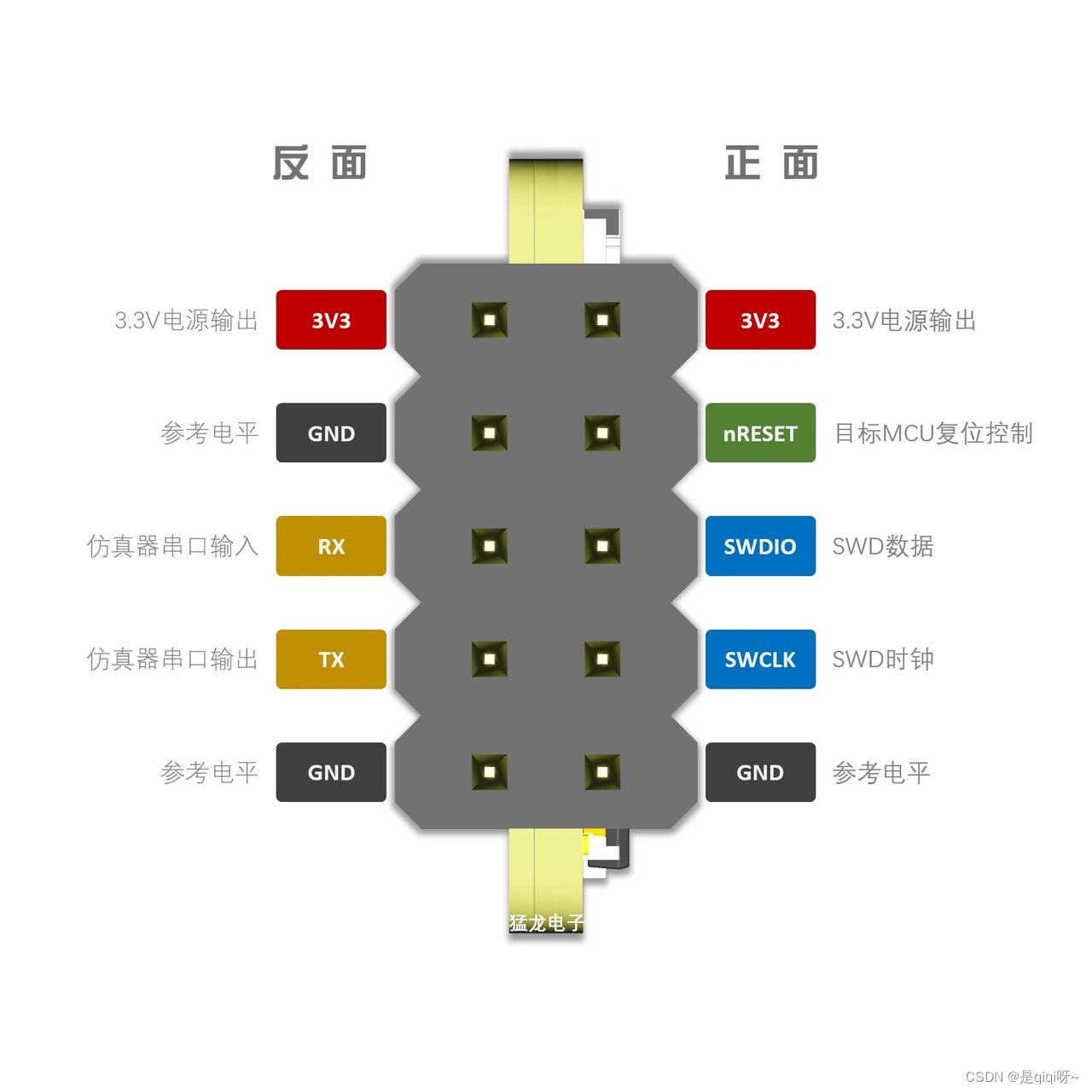

二、DAPLink接口介绍及接线方法

支持STM32、GD32

支持ARM Cortex（M0/M3/M4/M7）

支持SWD、不支持JTAG

支持Keil MDK等集成开发环境

SWD接线方法同上。

三、推荐购买链接🔗

有需要的可以加我Q直接获取链接：667198390。

备注：

购买链接仅仅是我觉得好用的调试器，然后推荐给大家的，自行购买即可。无任何商业用途~
