1. 现实中我们如何精确的绘制一个有颜色的三角形？

1.1 确定三个顶点的位置
1.2.连接三个顶点，成三角形状
1.3.涂上颜色
通过以上三步，我们可以轻松的绘制一个三角形。那么在OpenGL中如何做呢？

2. OpenGL的工作流程

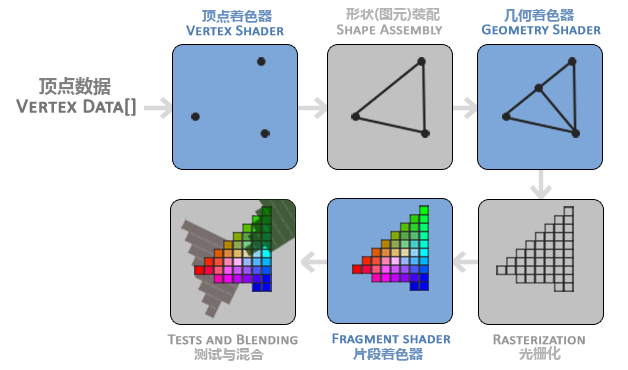

首先看一张图：

这也可以称为简洁版的OpenGL的渲染管线(Graphics PipeLine)，但也完全可以说明问题。
从图中可以看出，OpenGL的也是接受顶点，组成形状，染上颜色，最终输出到屏幕上。

从头开始看：

2.1 顶点数据，这部分由我们的代码(通常是在C++中)准备好，送入显存。
2.2 顶点着色器(Vertex Shader)，由开发人员提供且必须提供，简单来说，就是告诉OpenGL，我的点，在什么位置。
2.3 图元装配，根据绘制的图形，将顶点构造成相应的图形，OpenGL的底层实现，无需操作。

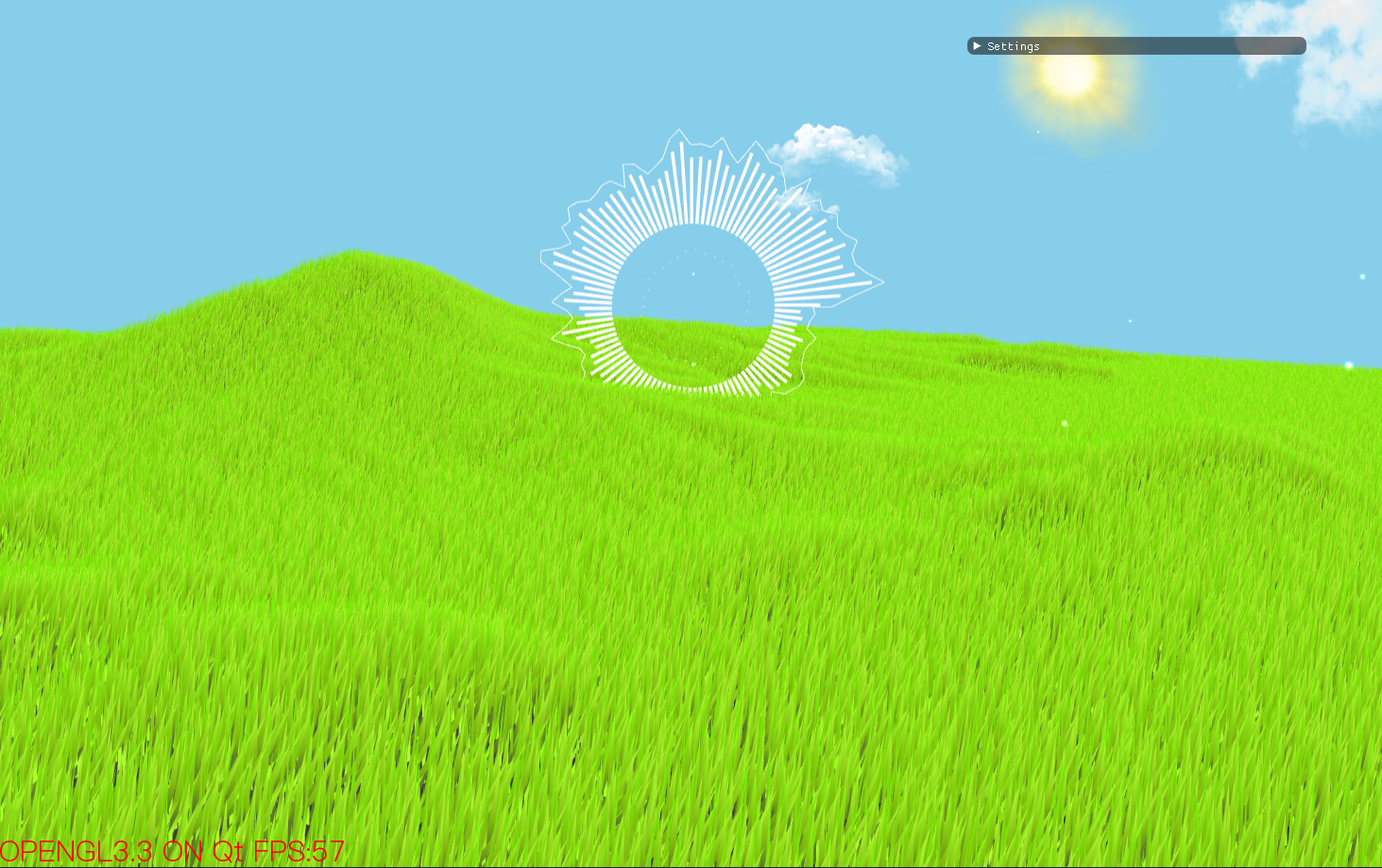

2.4 几何着色器(Geometry Shader)，OpenGL底层有实现，开发人员也可以根据需求自己实现。比如我这里实现过的，大场景草地渲染，由16万个顶点，经过几何变换，生成32万棵草（后面教程再详细展开，默认不用提供此着色器）：

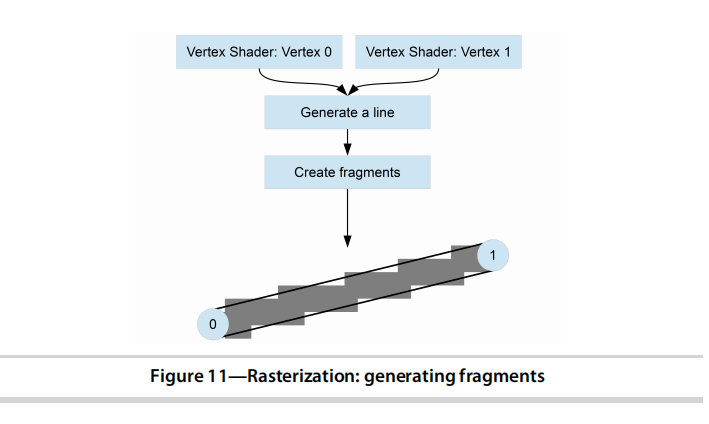

2.5 光栅化，几何意义上的三角形是连续的直线组成的图形，但是屏幕是有分辨率的，离散的，所以光栅化会将像素对应到三角形。OpenGL默认实现，无需操作。因为是离散的屏幕，所以也会有锯齿的出现，抗锯齿是另一个话题，一般情况下GLFW，Qt都可以很简单的设置抗锯齿。当然，离屏渲染的抗锯齿需要自己设置，后面再详细展开，上图的草地就是用了离屏渲染的抗锯齿。可以参看这张图，显示了锯齿的形成：
2.6 片段着色器(Fragment Shader)，决定每个片段的颜色。通常情况下一个片段就是一个像素，但超高清屏幕因为视网膜无法分辨一个像素，还是多个像素，会有优化，那么会出现多个像素共享一个片段颜色，以加快渲染速度。因为大多数情况下一个片段就是一个像素，也叫像素着色器。这个着色器必须由开发人员提供。
