STM32F103C8T6学习进化史4- ST－LINK下载程序

关键词：ST LINK烧录程序，STLINK烧录程序，ST-LINK烧录程序，STLINK烧录程序，ST LINK解锁Flash

ST-LINK Utility下载：文末附带下载地址，免费下载、免积分下载。

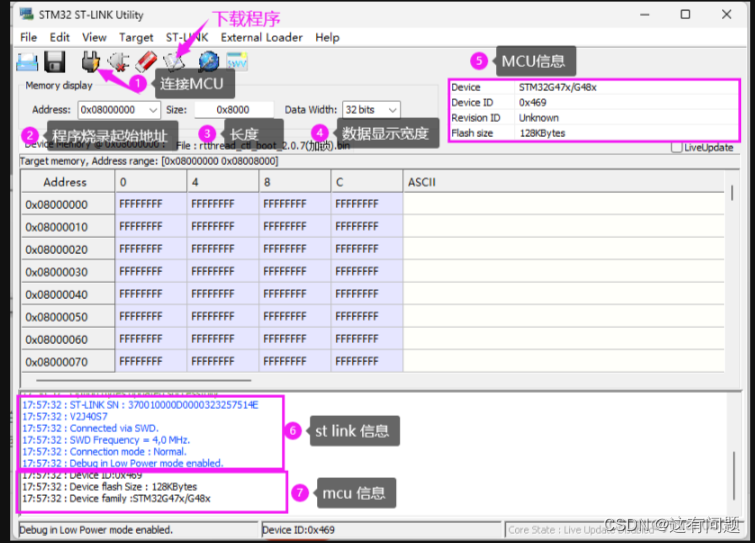

1.读取STM32内部FLASH及芯片信息

使用 ST-Link 连接 STM32芯片，打开STM32 ST-LINK Utility 软件，

连接芯片：Tarage  -> connec t或直接点击连接快捷按钮（如下图）。

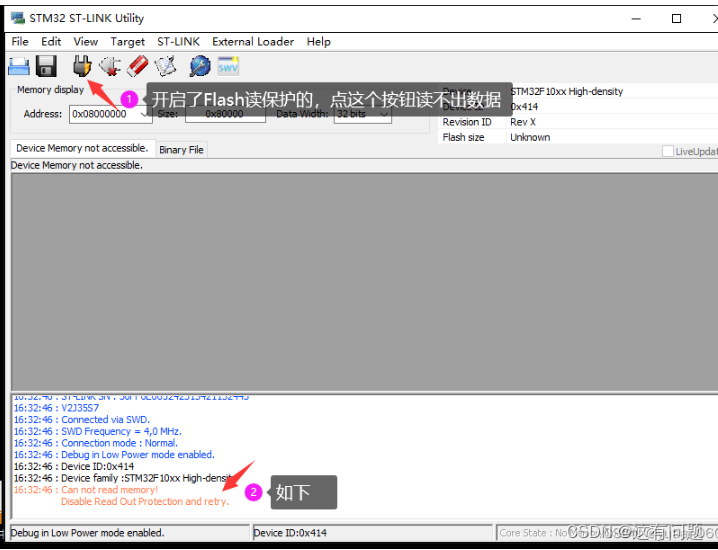

读取FLASH信息的前提是没有添加读保护，
点击“连接按钮”之前可以设置读取FLASH的起始地址、读取长度和数据显示的宽度。

 2.打开程序（hex,bin）

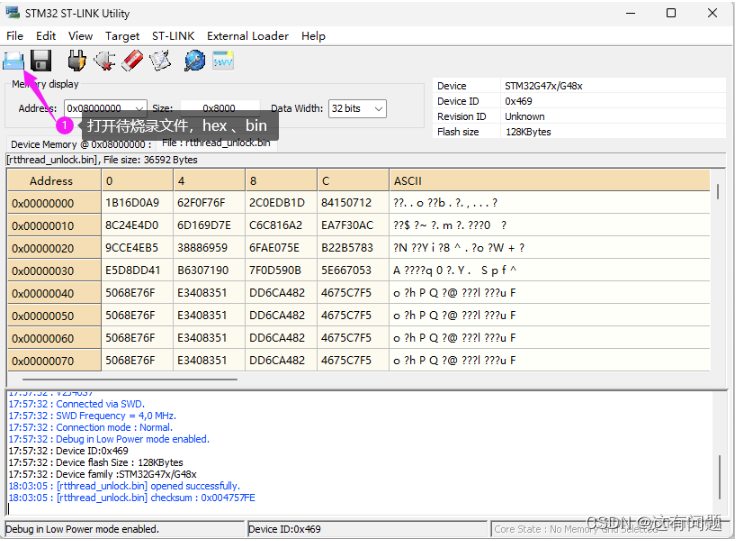

        在上一步连接好芯片，并正确识别芯片之后，打开需要下载的程序（hex,bin）文件。打开文件可以从菜单栏（File -> Open File）打开，也可以直接把文件拖动到窗口区域，或者选择如下图的打开图标操作。

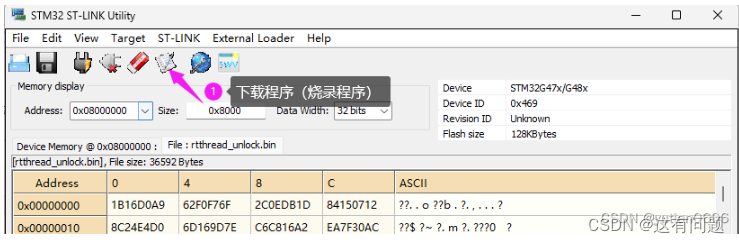

3.下载程序
        在上一步打开文件完成之后，点击“下载”（可以Taraget -> Program，也可以直接点击下载快捷按钮，如下图）

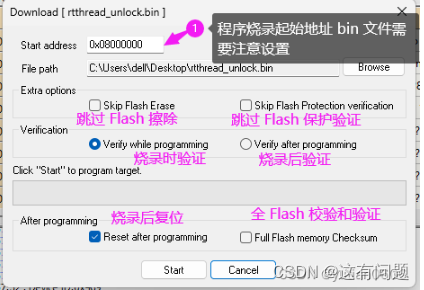

         弹出信息确认窗口，如文件路径、验证方式等，确认信息无误后点击“Start”开始下载程序。

        下载过程时间长短与程序大小和STLINK 的下载速度设置相关，出现“Verification...OK”，说明下载成功。

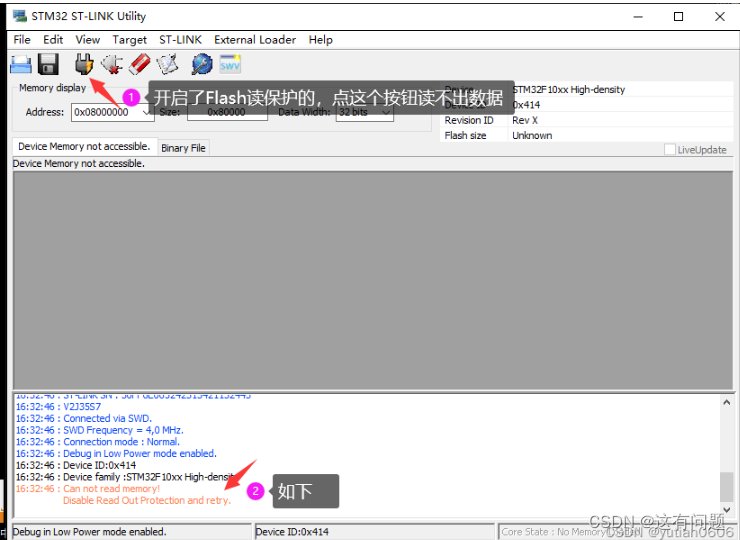

 4.使用ST-Link Utility工具，解除无法下载问题（解除Flash保护）
注意：解除保护后 MCU 中的程序会被清除。

4.1 STM32 解锁 Flash 方式 1（根据芯片不同）

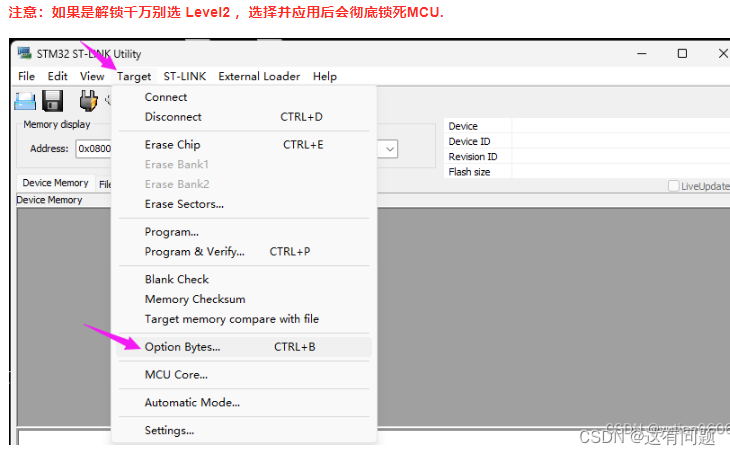

 Target-> Option Bytes...

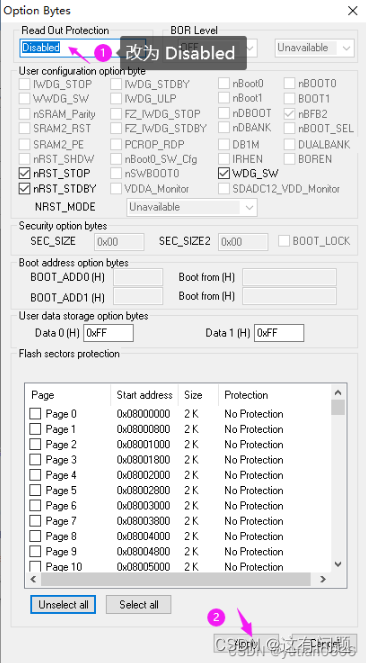

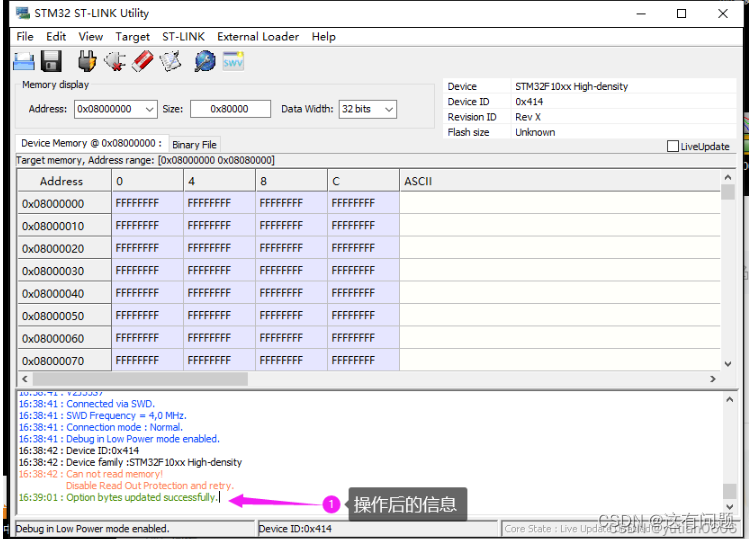

把 Read Out Protection 中的 Enabled，改为 Disabled 即可，点击下面“Apply”按键。

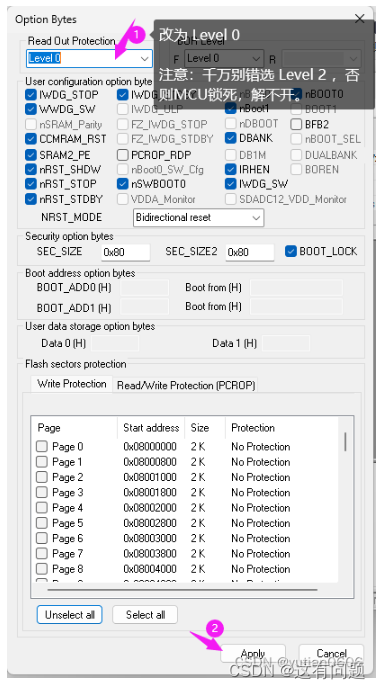

4.2 STM32 解锁 Flash 方式 2（测试STM32G4XX）
注意：如果是解锁千万别选 Level2 ，选择并应用后会彻底锁死MCU.

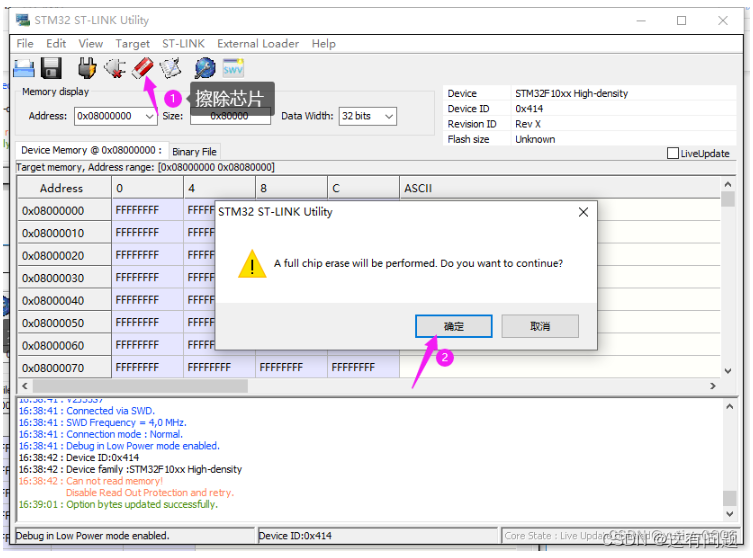

5.擦除芯片程序

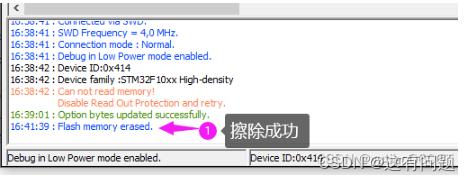

 擦除成功

6.ST-LINK Utility 软件下载
下载地址：

https://download.youkuaiyun.com/download/yutian0606/88701952


原文链接：https://blog.youkuaiyun.com/yutian0606/article/details/130115488

本文主要记录学习经验，该文章转载于博主   软饭硬吃666 。大家记录下这个方法就可以了。通过Keil5去下载调试遇到的问题比较多。
