ELK企业级日志分析系统

目录

一.ELK日志分析系统简介

1.为什么要使用 ELK？

2.ELK简介

3.完整日志系统基本特征

4.ELK 的工作原理

二.ELK 集群部署

ELK Elasticsearch 集群部署（在Node1、Node2节点上操作）

1．环境准备

2.部署 Elasticsearch 软件

3.安装 Elasticsearch-head 插件

ELK Logstash 部署（在 Apache 节点上操作）

ELK Kiabana 部署（在 Apache 节点上操作）

Filebeat+ELK 部署

---

一.ELK日志分析系统简介

1.为什么要使用 ELK？

        日志主要包括系统日志、应用程序日志和安全日志。系统运维和开发人员可以通过日志了解服务器软硬件信息、检查配置过程中的错误及错误发生的原因。经常分析日志可以了解服务器的负荷，性能安全性，从而及时采取措施纠正错误。

        往往单台机器的日志我们使用grep、awk等工具就能基本实现简单分析，但是当日志被分散的储存不同的设备上。如果你管理数十上百台服务器，你还在使用依次登录每台机器的传统方法查阅日志。这样是不是感觉很繁琐和效率低下。当务之急我们使用集中化的日志管理，例如：开源的syslog，将所有服务器上的日志收集汇总。集中化管理日志后，日志的统计和检索又成为一件比较麻烦的事情，一般我们使用grep、awk和wc等Linux命令能实现检索和统计，但是对于要求更高的查询、排序和统计等要求和庞大的机器数量依然使用这样的方法难免有点力不从心。

        一般大型系统是一个分布式部署的架构，不同的服务模块部署在不同的服务器上，问题出现时，大部分情况需要根据问题暴露的关键信息，定位到具体的服务器和服务模块，构建一套集中式日志系统，可以提高定位问题的效率。

2.ELK简介

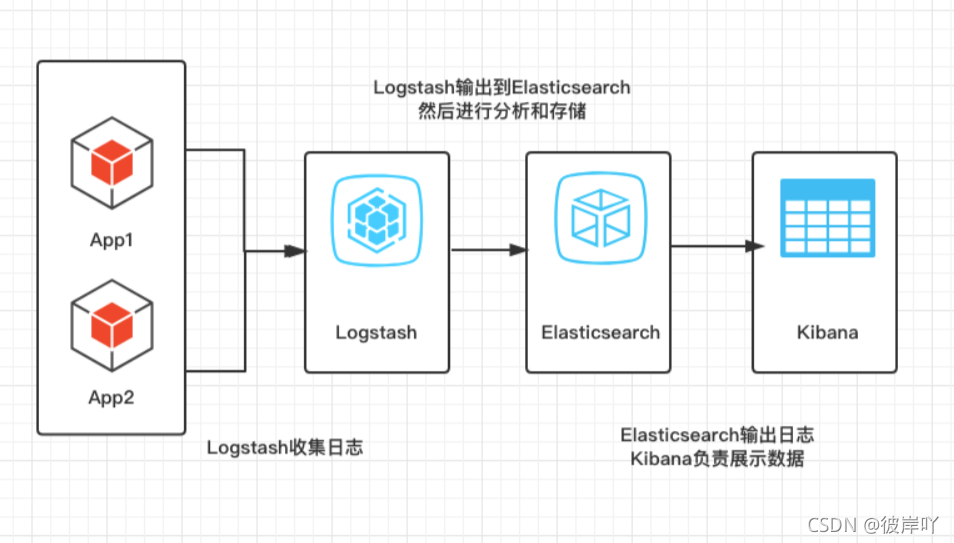

ELK架构图

        ELK平台是一套完整的日志集中处理解决方案，将 ElasticSearch、Logstash 和 Kiabana 三个开源工具配合使用， 完成更强大的用户对日志的查询、排序、统计需求

ElasticSearch：是基于Lucene（一个全文检索引擎的架构）开发的分布式存储检索引擎，用来存储各类日志。
        Elasticsearch 是用 Java 开发的，可通过 RESTful Web 接口，让用户可以通过浏览器与 Elasticsearch 通信。
        Elasticsearch 是个分布式搜索和分析引擎，优点是能对大容量的数据进行接近实时的存储、搜索和分析操作。

Logstash：作为数据收集引擎。它支持动态的从各种数据源搜集数据，并对数据进行过滤、分析、丰富、统一格式等操作，然后存储到用户指定的位置,一般会发送给 Elasticsearch。
Logstash 由JRuby 语言编写，运行在 Java 虚拟机（JVM）上，是一款强大的数据处理工具， 可以实现数据传输、格式处理、格式化输出。Logstash 具有强大的插件功能，常用于日志处理。

Kiabana：是基于 Node.js 开发的展示工具，可以为 Logstash 和 ElasticSearch 提供图形化的日志分析 Web 界面展示，可以汇总、分析和搜索重要数据日志。

Filebeat：轻量级的开源日志文件数据搜集器。通常在需要采集数据的客户端安装 Filebeat，并指定目录与日志格式，Filebeat 就能快速收集数据，并发送给 logstash 进行解析，或是直接发给 Elasticsearch 存储，性能上相比运行于 JVM 上的 logstash 优势明显，是对它的替代。

3.完整日志系统基本特征

收集：能够采集多种来源的日志数据

传输：能够稳定的把日志数据解析过滤并传输到存储系统

存储：存储日志数据

分析：支持 UI 分析

警告：能够提供错误报告，监控机制

4.ELK 的工作原理

① 在所有需要收集日志的服务器上部署Logstash；或者先将日志进行集中化管理在日志服务器上，在日志服务器上部署 Logstash

② Logstash 收集日志，将日志格式化并输出到 Elasticsearch 群集中

③ Elasticsearch 对格式化后的数据进行索引和存储

④ Kibana 从 ES 群集中查询数据生成图表，并进行前端数据的展示

二.ELK 集群部署

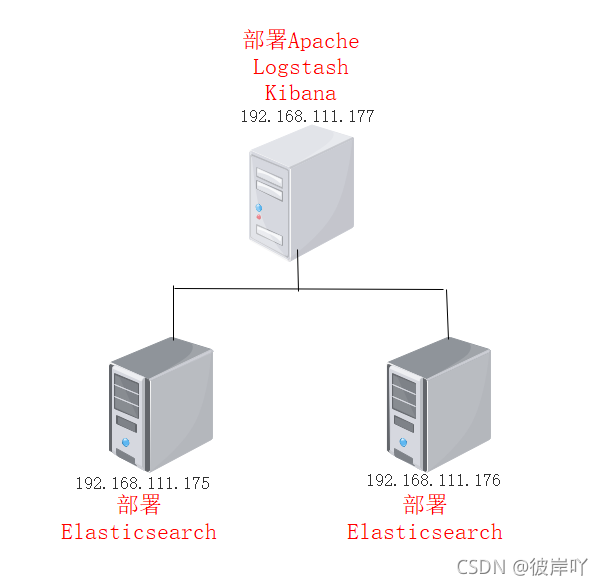

环境准备：

Node1节点（2C/2G）	node1/192.168.111.175	Elasticsearch
Node2节点（2C/2G）	node2/192.168.111.176	Elasticsearch
Apache节点	apache/192.168.111.177	Logstash Apache Kibana

ELK Elasticsearch 集群部署（在Node1、Node2节点上操作）

1．环境准备

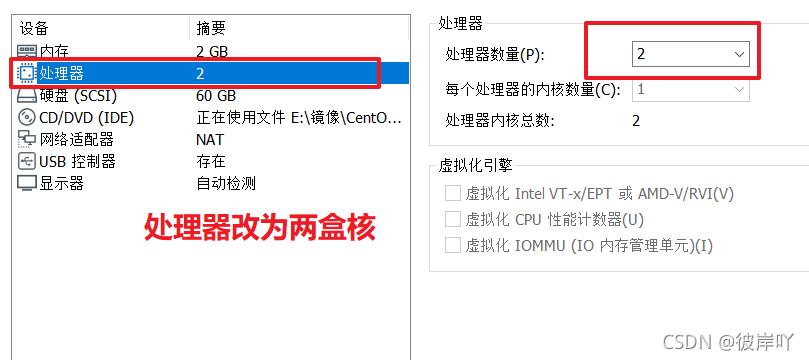

修改node节点的处理器个数

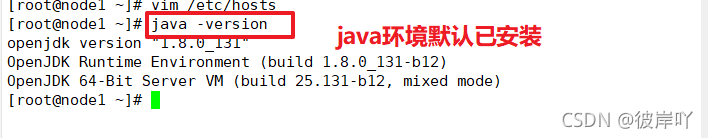

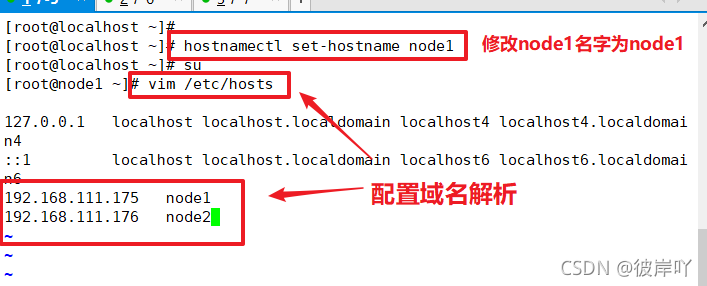

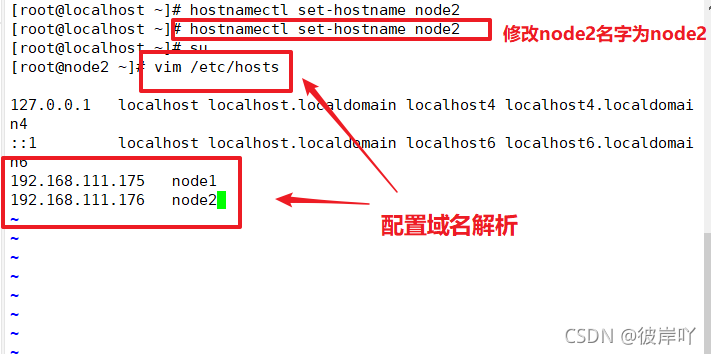

 更改主机名、配置域名解析、查看Java环境

 java默认已安装，如果没有安装使用yum -y install java

2.部署 Elasticsearch 软件

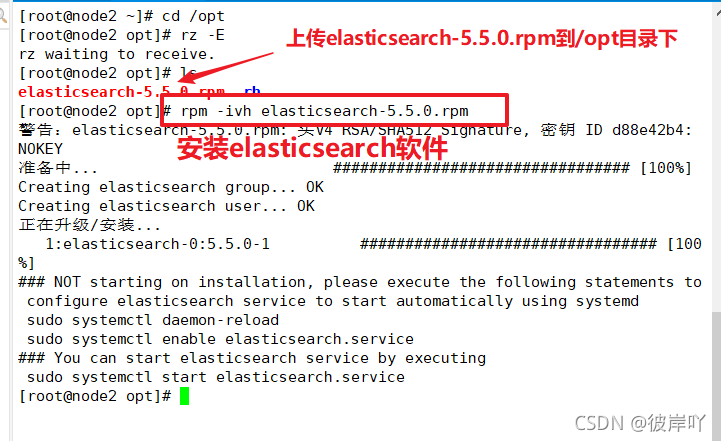

安装elasticsearch—rpm包

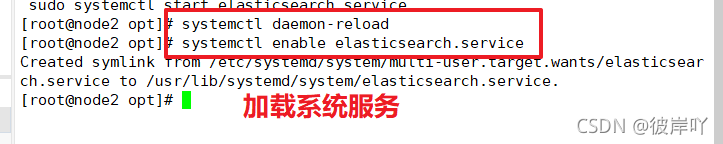

 加载系统服务

systemctl daemon-reload
systemctl enable elasticsearch.service

systemctl daemon-reload
systemctl enable elasticsearch.service

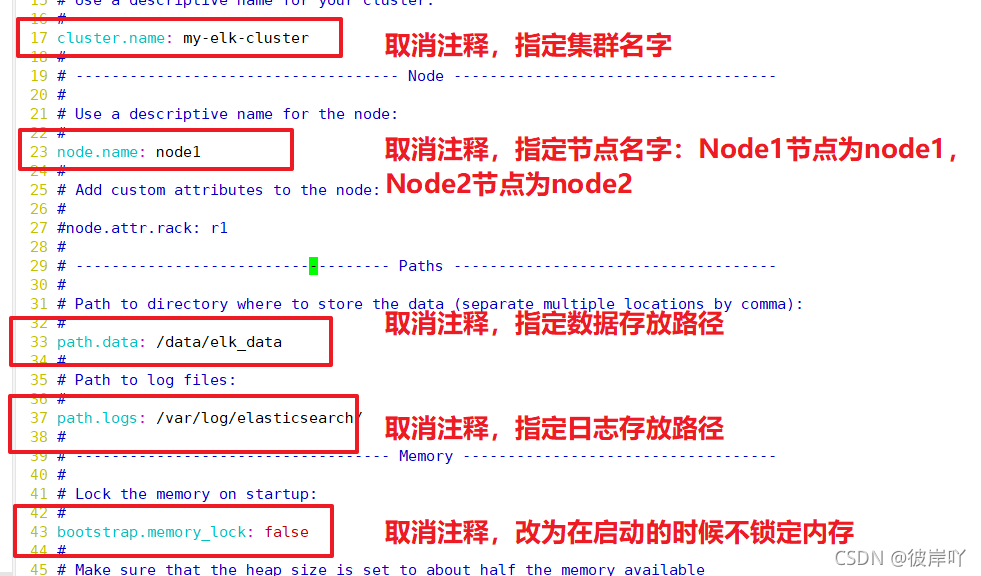

修改elasticsearch主配置文件

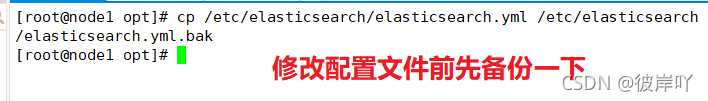

cp /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml.bak
vim /etc/elasticsearch/elasticsearch.yml
--17--取消注释，指定集群名字
cluster.name: my-elk-cluster
--23--取消注释，指定节点名字：Node1节点为node1，Node2节点为node2
node.name: node1
--33--取消注释，指定数据存放路径
path.data: /data/elk_data
--37--取消注释，指定日志存放路径
path.logs: /var/log/elasticsearch/
--43--取消注释，改为在启动的时候不锁定内存
bootstrap.memory_lock: false

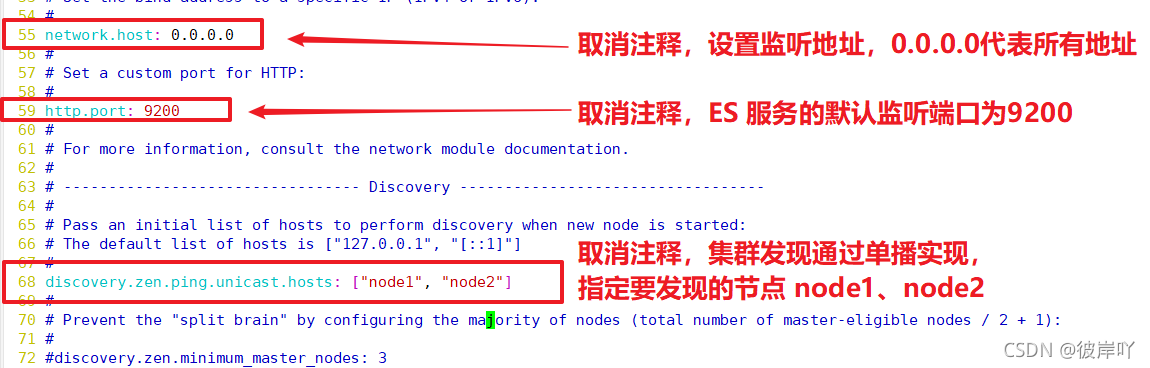

--55--取消注释，设置监听地址，0.0.0.0代表所有地址
network.host: 0.0.0.0
--59--取消注释，ES 服务的默认监听端口为9200
http.port: 9200
--68--取消注释，集群发现通过单播实现，指定要发现的节点 node1、node2
discovery.zen.ping.unicast.hosts: ["node1", "node2"]

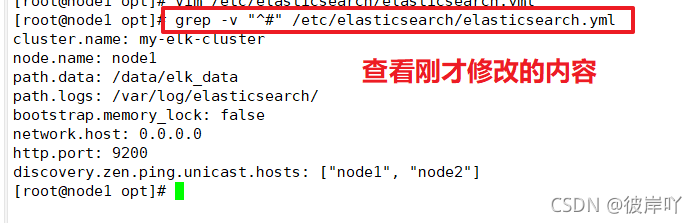

grep -v "^#" /etc/elasticsearch/elasticsearch.yml

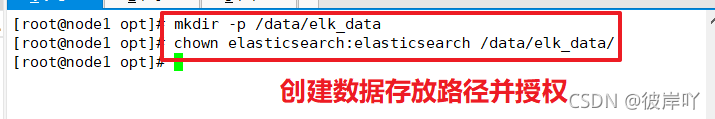

 创建数据存放路径并授权

mkdir -p /data/elk_data
chown elasticsearch:elasticsearch /data/elk_data/

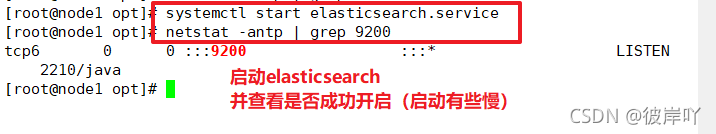

启动elasticsearch并查看是否成功开启

systemctl start elasticsearch.service
netstat -antp | grep 9200

查看节点信息

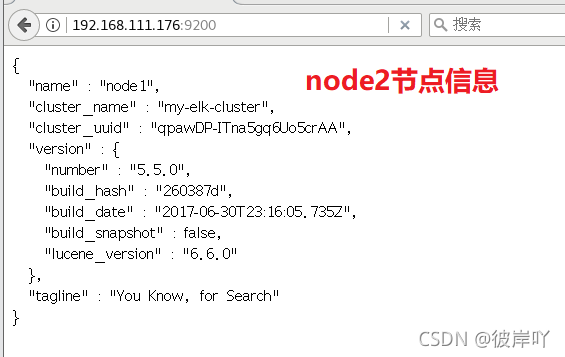

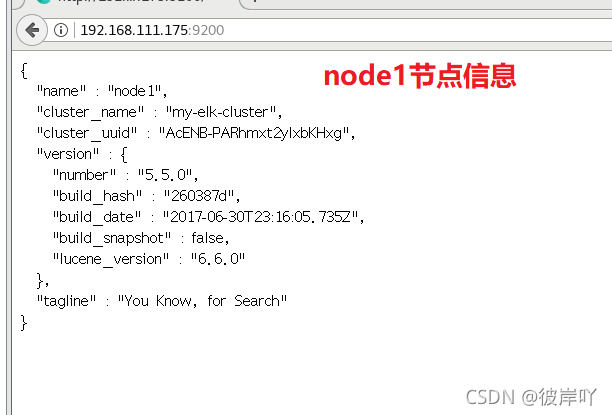

浏览器访问  http://192.168.111.175:9200  、 http://192.168.111.176:9200 查看节点 Node1、Node2 的信息。

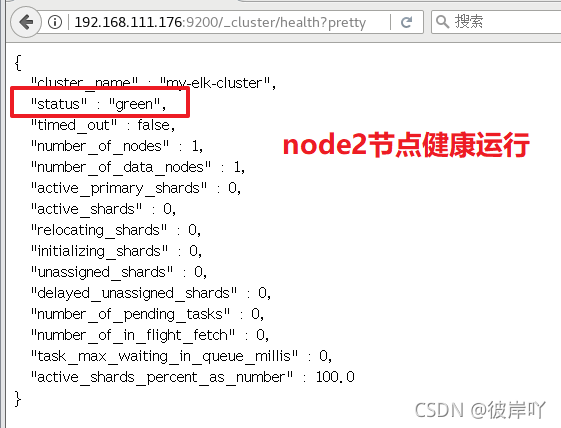

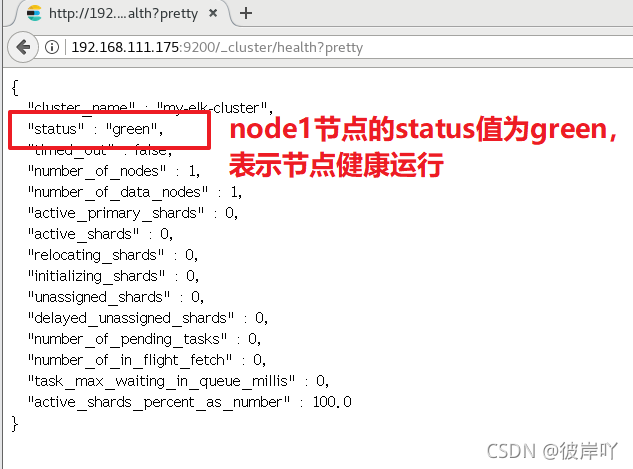

浏览器访问 http://192.168.111.175:9200/_cluster/health?pretty  、 http://192.168.111.176:9200/_cluster/health?pretty查看群集的健康情况，可以看到 status 值为 green（绿色）， 表示节点健康运行。

浏览器访问 http://192.168.111.175:9200/_cluster/state?pretty  检查群集状态信息。







        使用上述方式查看群集的状态对用户并不友好，可以通过安装 Elasticsearch-head 插件，可以更方便地管理群集。

3.安装 Elasticsearch-head 插件

Elasticsearch 在 5.0 版本后，Elasticsearch-head 插件需要作为独立服务进行安装，需要使用npm工具（NodeJS的包管理工具）安装。

安装 Elasticsearch-head 需要提前安装好依赖软件 node 和 phantomjs。

node：是一个基于 Chrome V8 引擎的 JavaScript 运行环境。

phantomjs：是一个基于 webkit 的JavaScriptAPI，可以理解为一个隐形的浏览器，任何基于webkit 浏览器做的事情，它都可以做到。

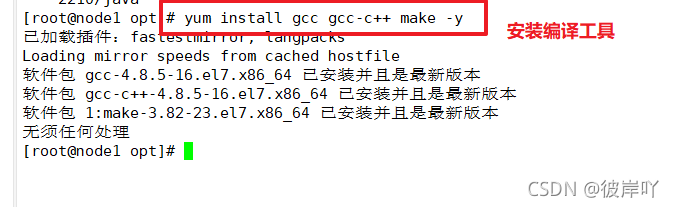

编译安装 node

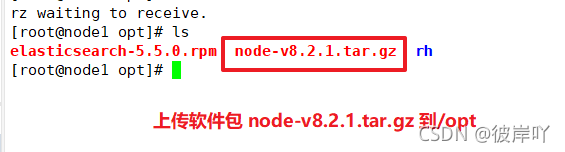

上传软件包 node-v8.2.1.tar.gz 到/opt

 解压编译安装

cd /opt
tar zxvf node-v8.2.1.tar.gz

cd node-v8.2.1/
./configure
make -j2 && make install

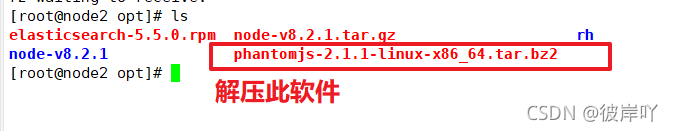

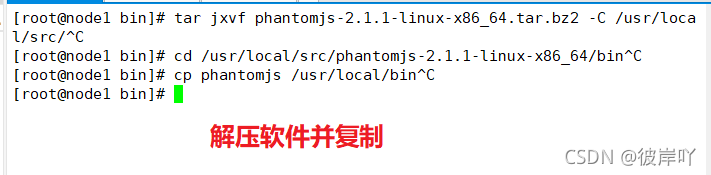

 安装 phantomjs

上传软件包 phantomjs-2.1.1-linux-x86_64.tar.bz2 到

cd /opt
tar jxvf phantomjs-2.1.1-linux-x86_64.tar.bz2 -C /usr/local/src/
cd /usr/local/src/phantomjs-2.1.1-linux-x86_64/bin
cp phantomjs /usr/local/bin

 安装 Elasticsearch-head 数据可视化工具

上传软件包 elasticsearch-head.tar.gz 到/opt

cd /opt
tar zxvf elasticsearch-head.tar.gz -C /usr/local/src/

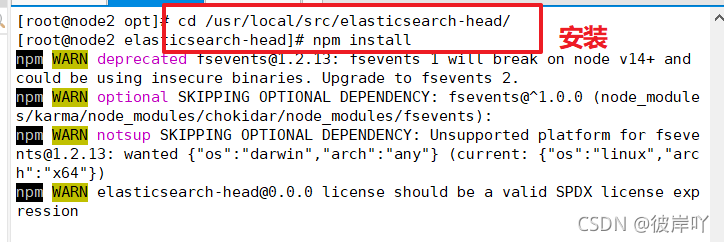

cd /usr/local/src/elasticsearch-head/
npm install

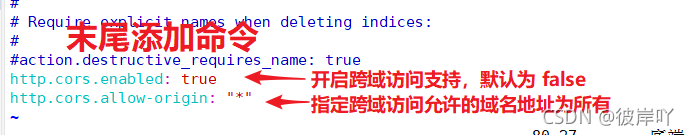

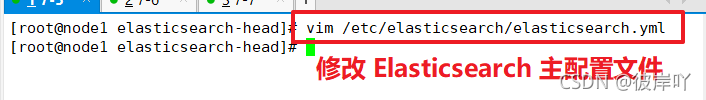

 修改 Elasticsearch 主配置文件

vim /etc/elasticsearch/elasticsearch.yml
......
--末尾添加以下内容--
http.cors.enabled: true				#开启跨域访问支持，默认为 false
http.cors.allow-origin: "*"			#指定跨域访问允许的域名地址为所有

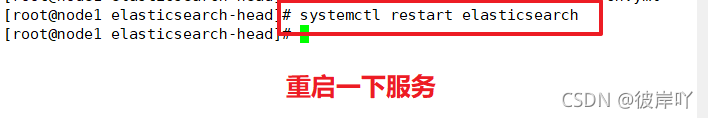

systemctl restart elasticsearch

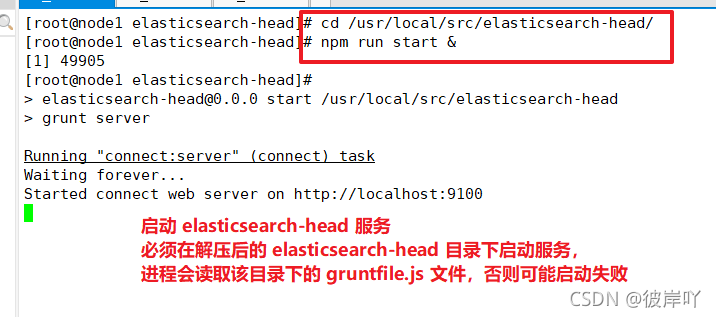

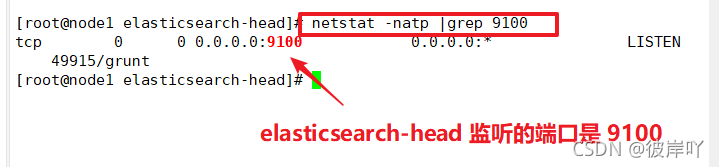

 启动 elasticsearch-head 服务

必须在解压后的 elasticsearch-head 目录下启动服务，进程会读取该目录下的 gruntfile.js 文件，否则可能启动失败。

通过 Elasticsearch-head 查看 Elasticsearch 信息

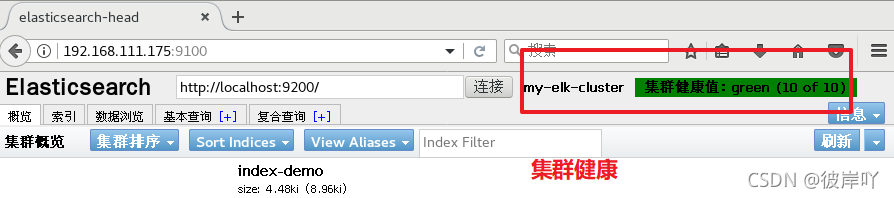

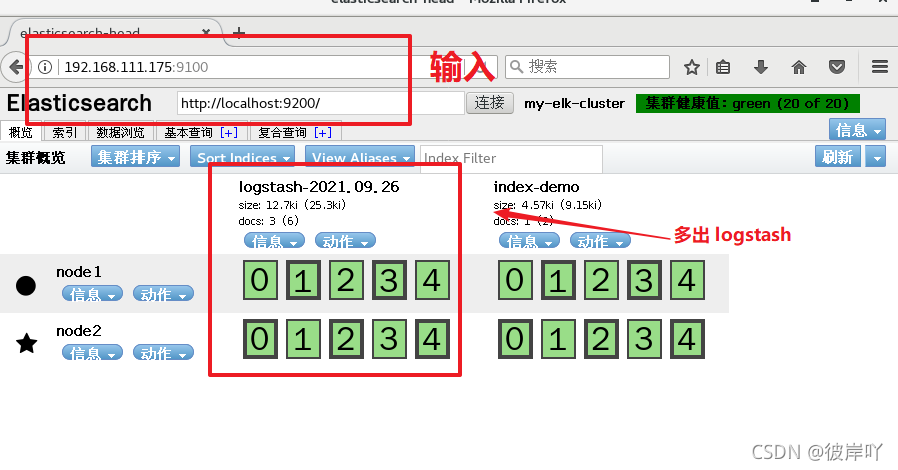

通过浏览器访问 http://192.168.111.175:9100/ 地址并连接群集。如果看到群集健康值为 green 绿色，代表群集很健康。

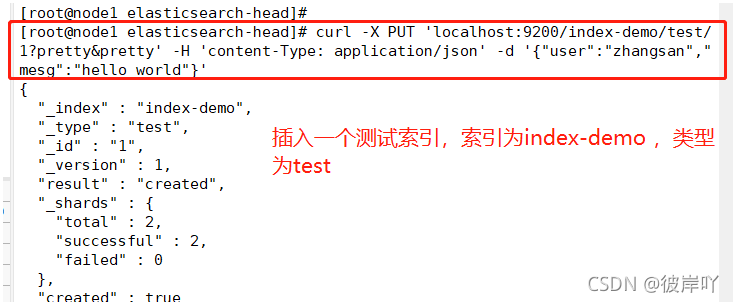

插入索引：通过命令插入一个测试索引，索引为 index-demo，类型为 test。

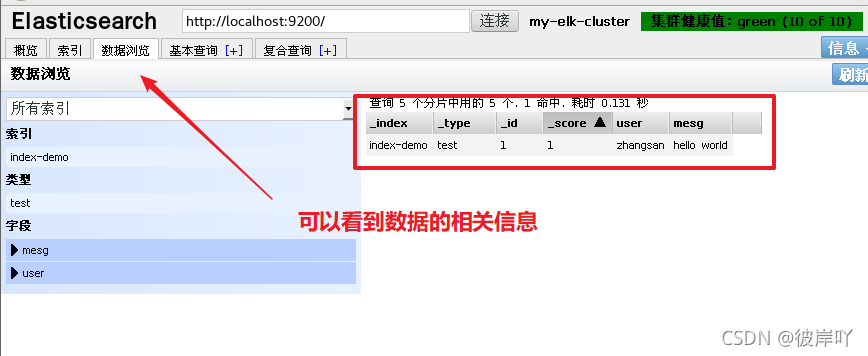

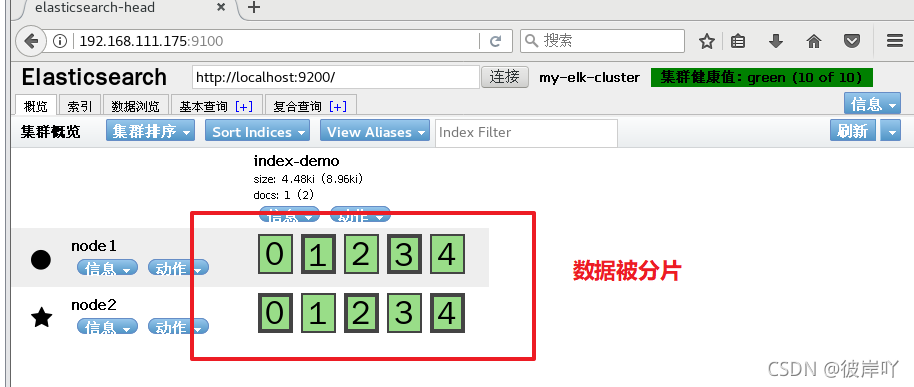

浏览器访问 http://192.168.111.175:9100/ 查看索引信息，可以看见索引默认被分片5个，并且有一个副本。点击“数据浏览”，会发现在node1上创建的索引为 index-demo，类型为 test 的相关信息。

ELK Logstash 部署（在 Apache 节点上操作）

Logstash 一般部署在需要监控其日志的服务器。在本案例中，Logstash 部署在 Apache 服务器上，用于收集 Apache 服务器的日志信息并发送到 Elasticsearch

更改主机名

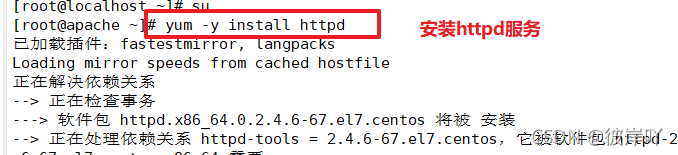

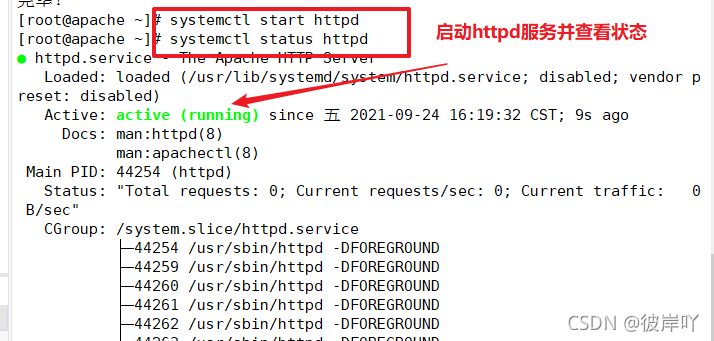

 安装Apahce服务（httpd）

 安装Java环境

 安装logstash

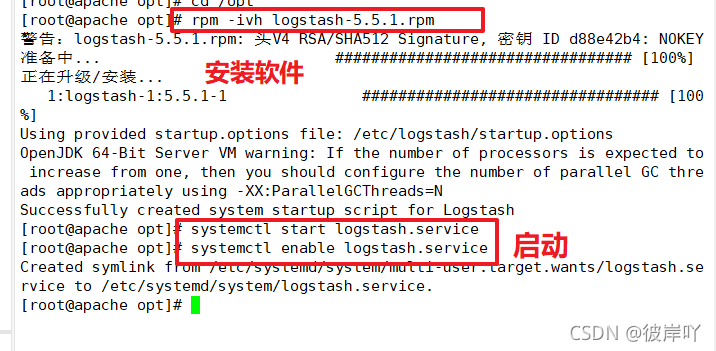

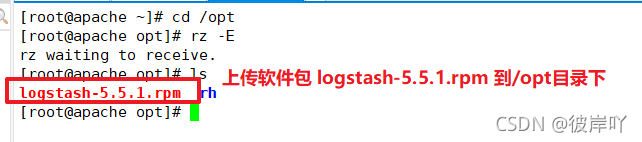

上传软件包 logstash-5.5.1.rpm 到/opt目录下

cd /opt
rpm -ivh logstash-5.5.1.rpm
systemctl start logstash.service
systemctl enable logstash.service

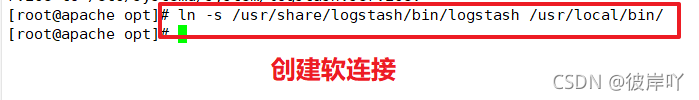

ln -s /usr/share/logstash/bin/logstash /usr/local/bin/

 测试 Logstash

Logstash 命令常用选项：

-f	通过这个选项可以指定 Logstash 的配置文件，根据配置文件配置 Logstash 的输入和输出流
-e	从命令行中获取，输入、输出后面跟着字符串，该字符串可以被当作 Logstash 的配置（如果是空，则默认使用 stdin 作为输入，stdout 作为输出）
-t	测试配置文件是否正确，然后退出

定义输入和输出流：

#输入采用标准输入，输出采用标准输出（类似管道）

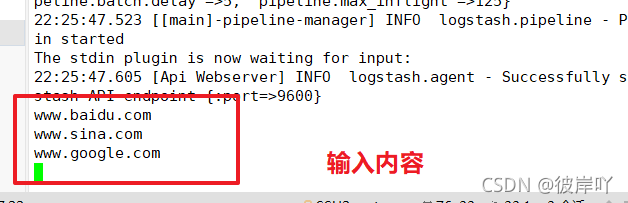

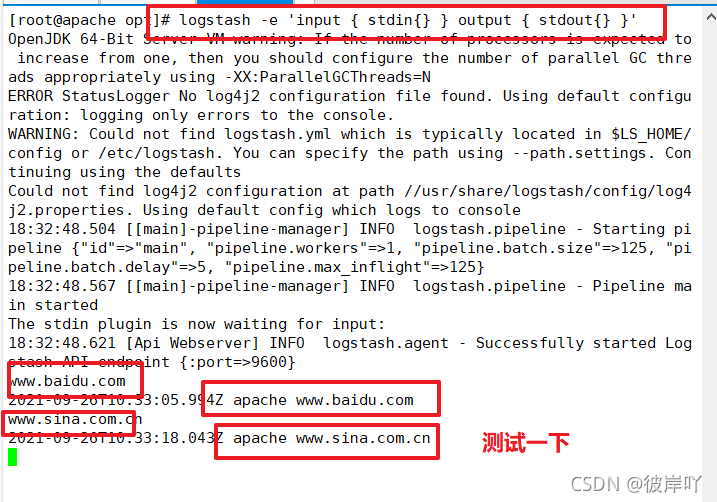

logstash -e 'input { stdin{} } output { stdout{} }'
......
www.baidu.com										#键入内容（标准输入）
2021-09-26T10:33:05.994Z apache www.baidu.com		#输出结果（标准输出）
www.sina.com.cn										#键入内容（标准输入）
2021-09-26T10:33:18.043Z apache www.sina.com.cn	    #输出结果（标准输出）

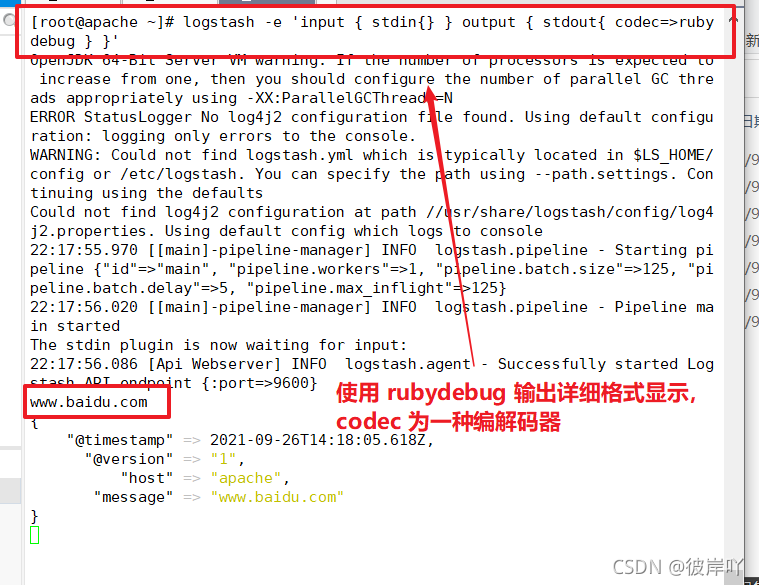

#使用 rubydebug 输出详细格式显示，codec 为一种编解码器
logstash -e 'input { stdin{} } output { stdout{ codec=>rubydebug } }'
......
www.baidu.com										#键入内容（标准输入）
{
    "@timestamp" => 2021-09-26T14:18:05.618Z,       #输出结果（处理后的结果）
      "@version" => "1",
          "host" => "apache",
       "message" => "www.baidu.com"
}

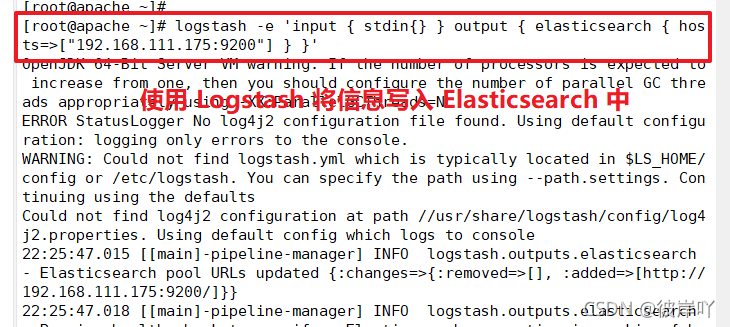

#使用 Logstash 将信息写入 Elasticsearch 中
logstash -e 'input { stdin{} } output { elasticsearch { hosts=>["192.168.111.175:9200"] } }'
			 输入				输出			对接



//结果不在标准输出显示，而是发送至 Elasticsearch 中，可浏览器访问 http://192.168.111.175:9100/ 查看索引信息和数据浏览。



 定义 logstash配置文件（apache节点）

Logstash 配置文件基本由三部分组成：input、output 以及 filter（可选，根据需要选择使用）。

#格式如下：
input {...}
filter {...}
output {...}

#在每个部分中，也可以指定多个访问方式。例如，若要指定两个日志来源文件，则格式如下：
input {
	file { path =>"/var/log/messages" type =>"syslog"}
	file { path =>"/var/log/httpd/access.log" type =>"apache"}
}

#修改 Logstash 配置文件，让其收集系统日志/var/log/messages，并将其输出到 elasticsearch 中。

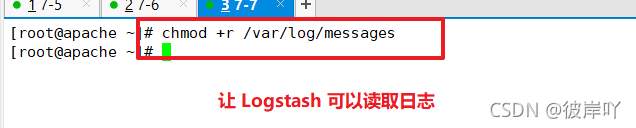

chmod +r /var/log/messages					#让 Logstash 可以读取日志

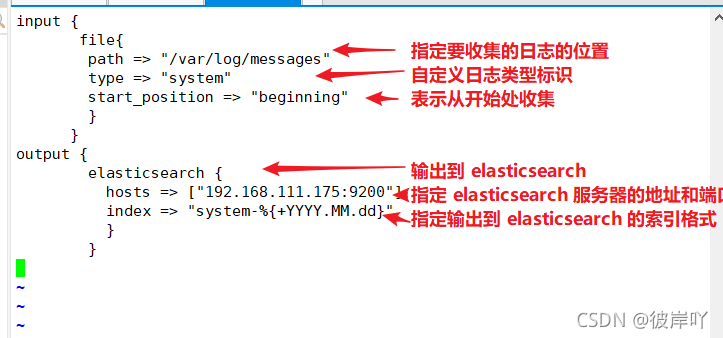

vim /etc/logstash/conf.d/system.conf
input {
    file{
        path =>"/var/log/messages"						#指定要收集的日志的位置
        type =>"system"									#自定义日志类型标识
        start_position =>"beginning"					#表示从开始处收集
    }
}
output {
    elasticsearch {										#输出到 elasticsearch
        hosts => ["192.168.80.10:9200"]					#指定 elasticsearch 服务器的地址和端口
        index =>"system-%{+YYYY.MM.dd}"					#指定输出到 elasticsearch 的索引格式
    }
}

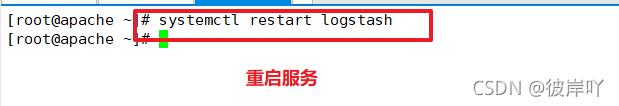

systemctl restart logstash

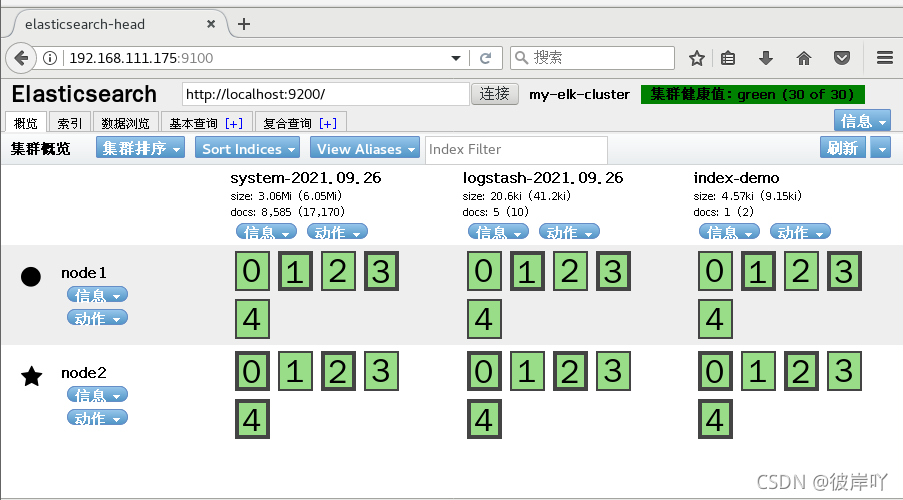

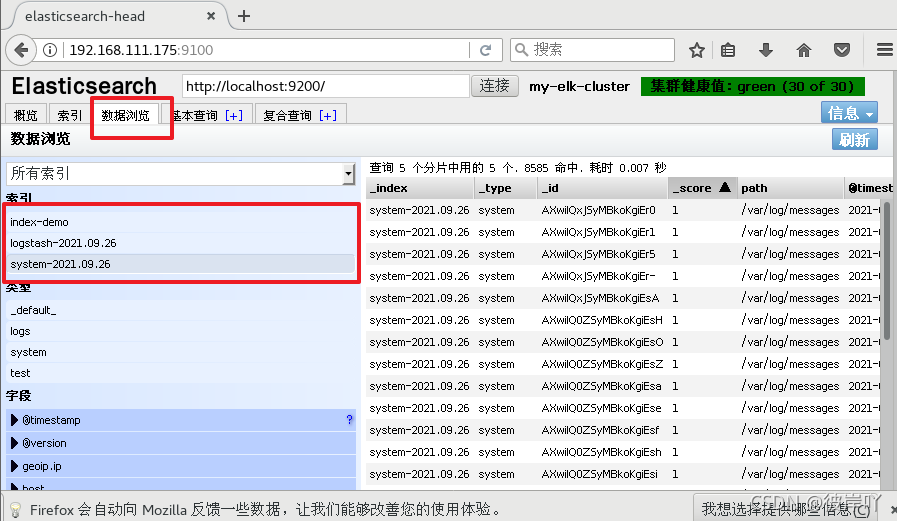

 浏览器访问 http://192.168.111.175:9100/ 查看索引信息

ELK Kiabana 部署（在 Apache 节点上操作）

安装 Kiabana

上传软件包 kibana-5.5.1-x86_64.rpm 到/opt目录

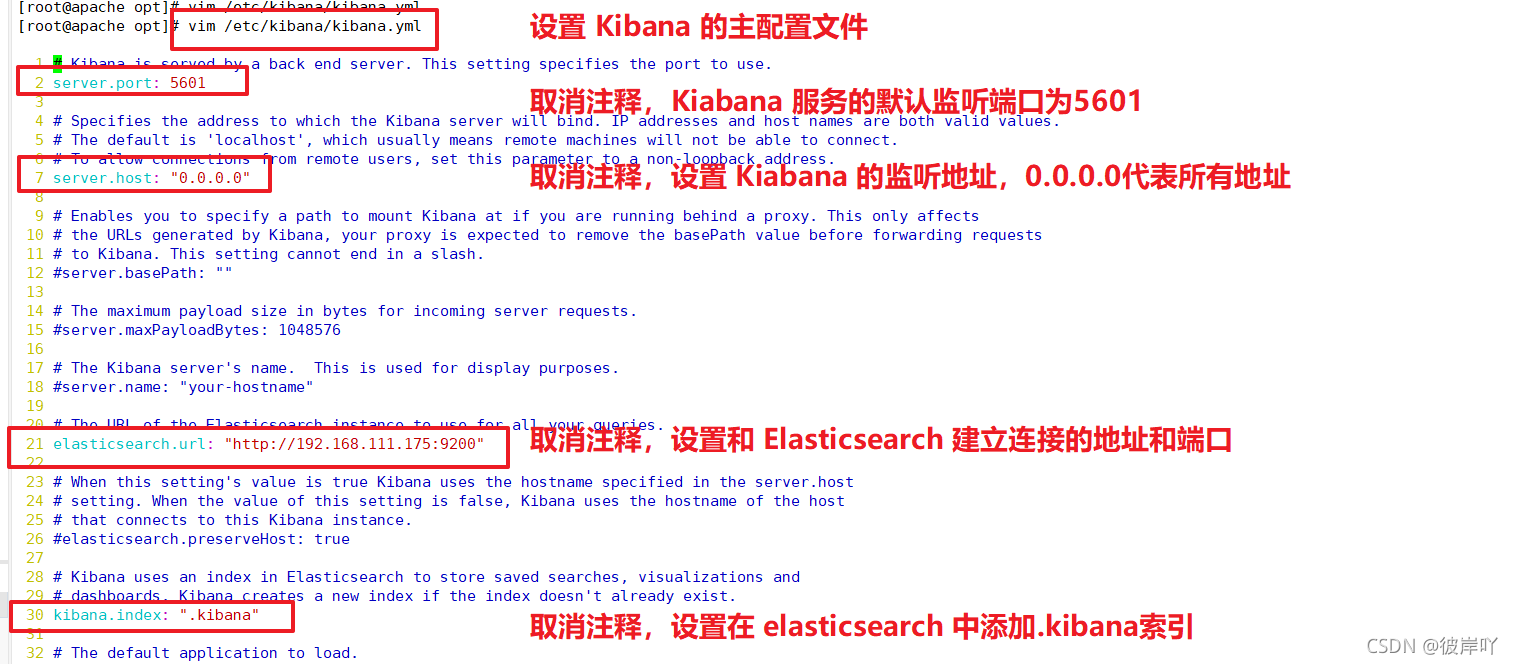

设置 Kibana 的主配置文件

vim /etc/kibana/kibana.yml
--2--取消注释，Kiabana 服务的默认监听端口为5601
server.port: 5601
--7--取消注释，设置 Kiabana 的监听地址，0.0.0.0代表所有地址
server.host: "0.0.0.0"
--21--取消注释，设置和 Elasticsearch 建立连接的地址和端口
elasticsearch.url: "http://192.168.80.10:9200"
--30--取消注释，设置在 elasticsearch 中添加.kibana索引
kibana.index: ".kibana"

启动 Kibana 服务

systemctl start kibana.service
systemctl enable kibana.service

netstat -natp | grep 5601

验证 Kibana

浏览器访问 http://192.168.111.175:5601

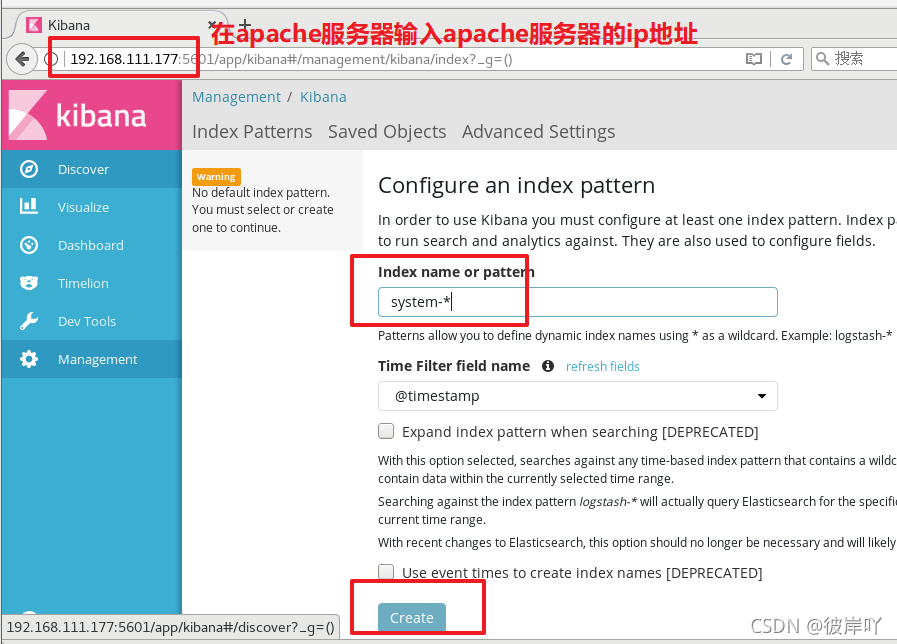

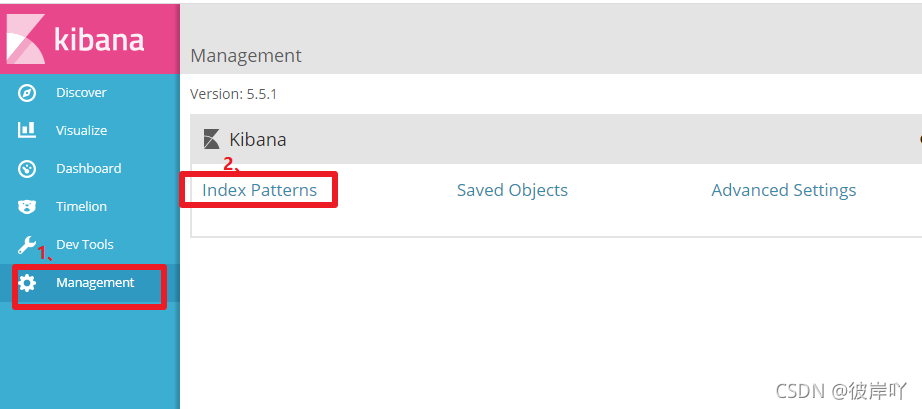

第一次登录需要添加一个 Elasticsearch 索引：
Index name or pattern
//输入：system-*            #在索引名中输入之前配置的 Output 前缀“system”

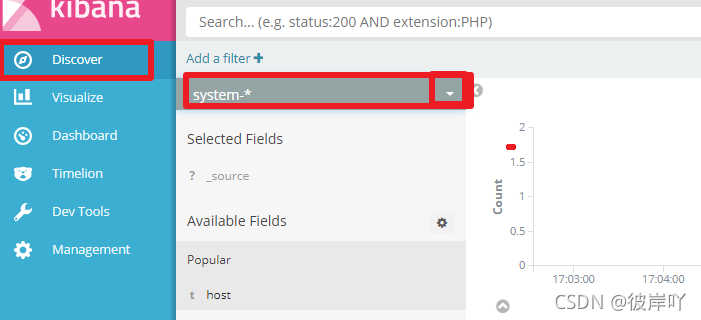

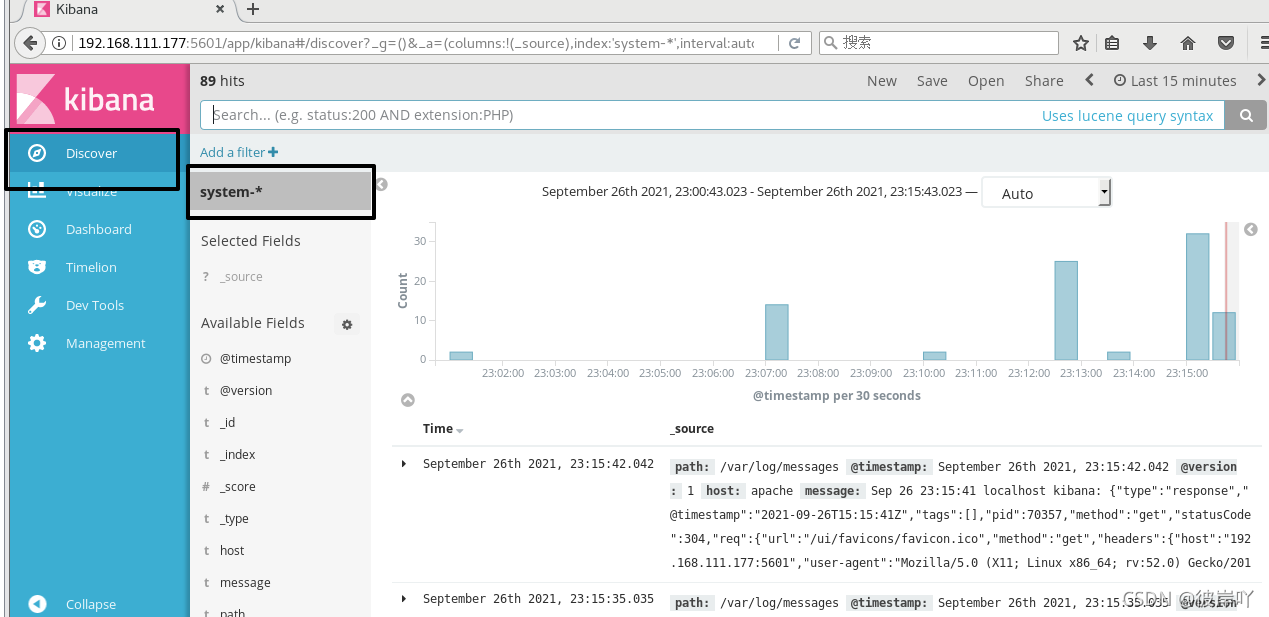

单击 “create” 按钮创建，单击 “Discover” 按钮可查看图表信息及日志信息。
数据展示可以分类显示，在“Available Fields”中的“host”，然后单击 “add”按钮，可以看到按照“host”筛选后的结果

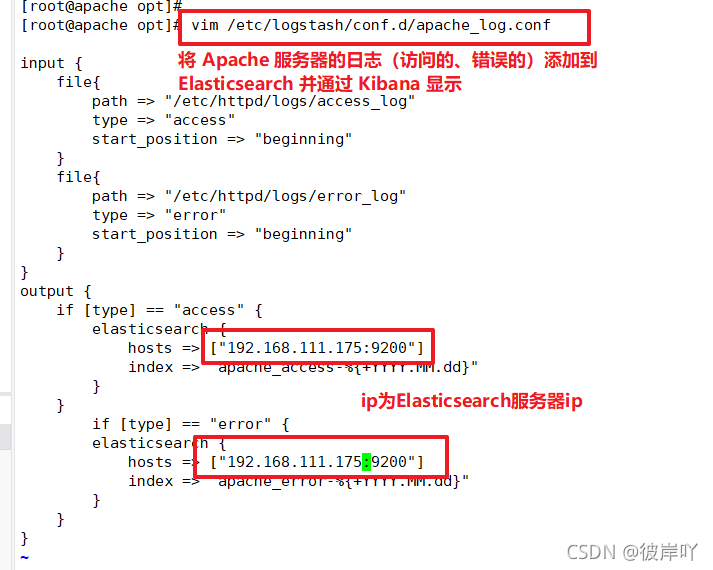

将 Apache 服务器的日志（访问的、错误的）添加到 Elasticsearch 并通过 Kibana 显示

vim /etc/logstash/conf.d/apache_log.conf
input {
    file{
        path => "/etc/httpd/logs/access_log"
        type => "access"
        start_position => "beginning"
    }
    file{
        path => "/etc/httpd/logs/error_log"
        type => "error"
        start_position => "beginning"
    }
}
output {
    if [type] == "access" {
        elasticsearch {
            hosts => ["192.168.111.175:9200"]
            index => "apache_access-%{+YYYY.MM.dd}"
        }
    }
	if [type] == "error" {
        elasticsearch {
            hosts => ["192.168.111.175:9200"]
            index => "apache_error-%{+YYYY.MM.dd}"
        }
    }
}

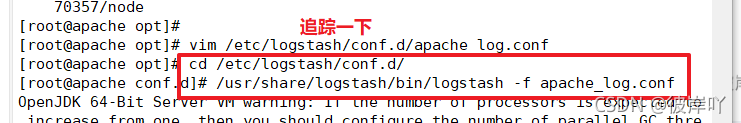

cd /etc/logstash/conf.d/
/usr/share/logstash/bin/logstash -f apache_log.conf

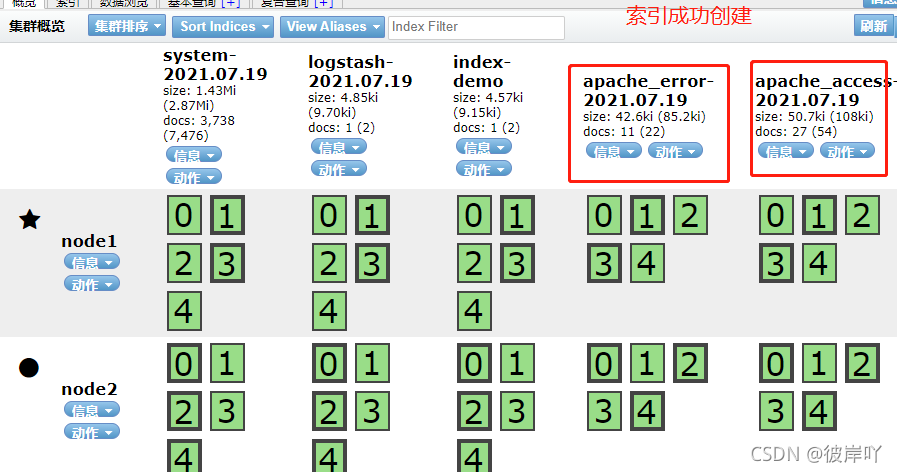

浏览器访问 http://192.168.111.175:9100 查看索引是否创建

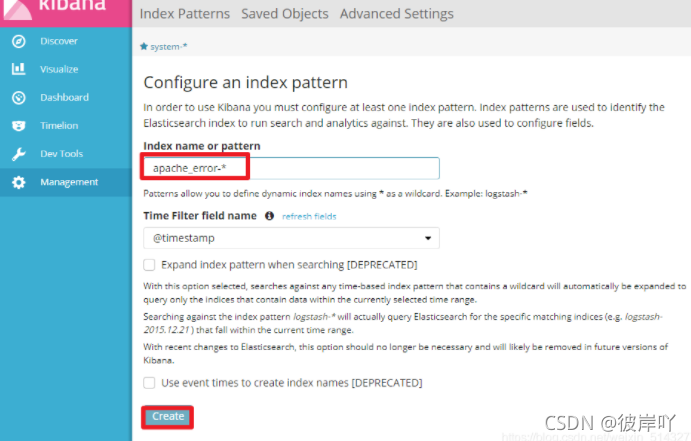

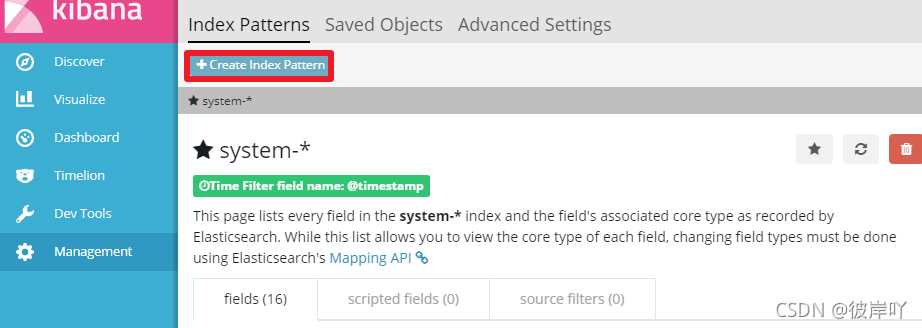

浏览器访问 http://192.168.111.175:5601 登录 Kibana，单击“Create Index Pattern”按钮添加索引， 在索引名中输入之前配置的 Output 前缀 apache_access-*，并单击“Create”按钮。在用相同的方法添加 apache_error-*索引。

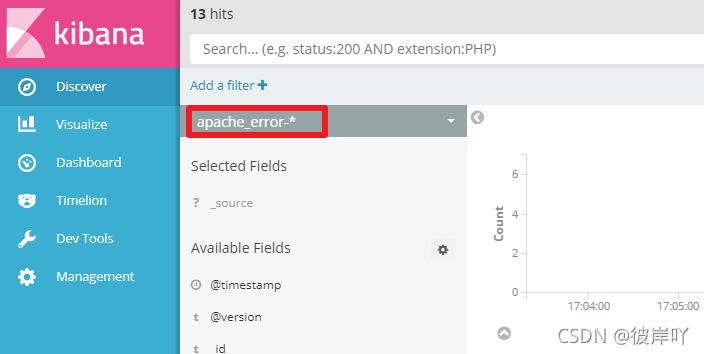

选择“Discover”选项卡，在中间下拉列表中选择刚添加的 apache_access-* 、apache_error-* 索引， 可以查看相应的图表及日志信息。

Filebeat+ELK 部署

环境准备

Node1节点（2C/2G）	192.168.111.175	Elasticsearch
Node2节点（2C/2G）	192.168.111.176	Elasticsearch
Apache节点	192.168.111.177	Logstash Apache Kibana
Filebeat节点	192.168.111.178	Filebeat

在 Node1 节点上操作

安装 Filebeat

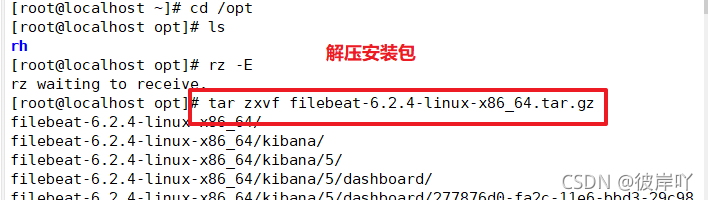

上传软件包 filebeat-6.2.4-linux-x86_64.tar.gz 到/opt目录

tar zxvf filebeat-6.2.4-linux-x86_64.tar.gz
mv filebeat-6.2.4-linux-x86_64/ /usr/local/filebeat

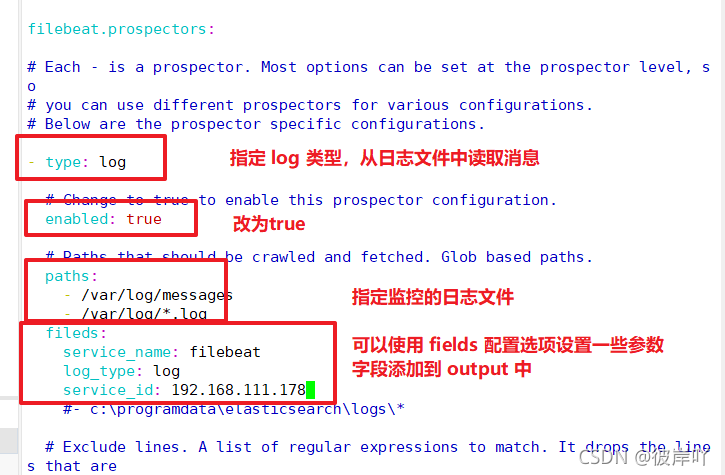

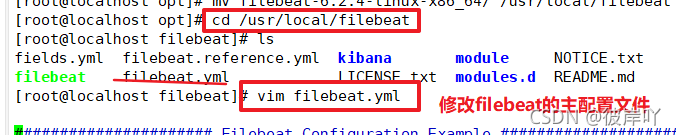

设置 filebeat 的主配置文件

cd /usr/local/filebeat

vim filebeat.yml
filebeat.prospectors:
- type: log         #指定 log 类型，从日志文件中读取消息
  enabled: true
  paths:
    - /var/log/messages       #指定监控的日志文件
    - /var/log/*.log
  fields:           #可以使用 fields 配置选项设置一些参数字段添加到 output 中
    service_name: filebeat
    log_type: log
    service_id: 192.168.111.178

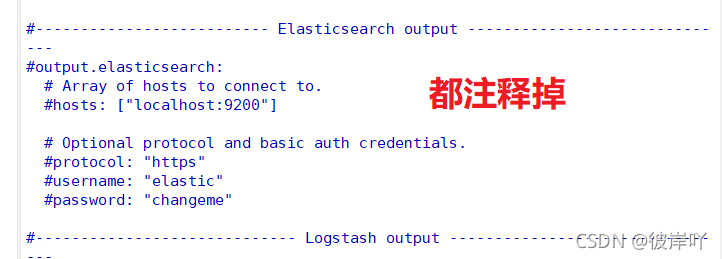

--------------Elasticsearch output-------------------
(全部注释掉)

----------------Logstash output---------------------

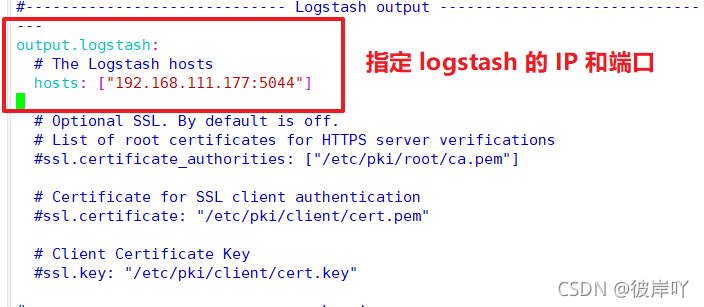

output.logstash:
  hosts: ["192.168.111.177:5044"]      #指定 logstash 的 IP 和端口

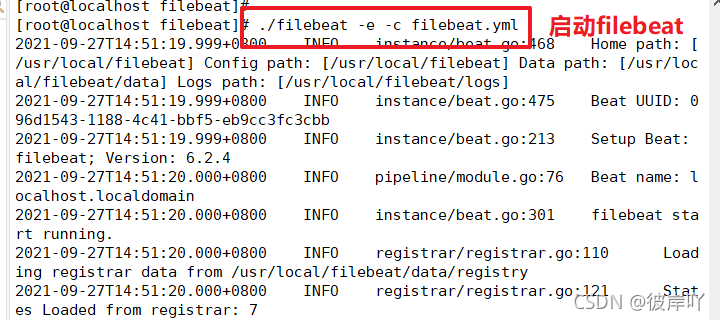

#启动 filebeat
./filebeat -e -c filebeat.yml

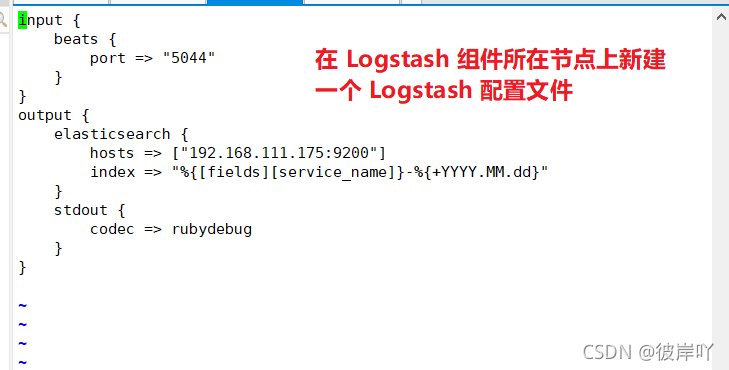

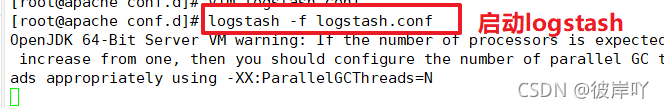

在 Logstash 组件所在节点上新建一个 Logstash 配置文件

cd /etc/logstash/conf.d

vim logstash.conf
input {
    beats {
        port => "5044"
    }
}
output {
    elasticsearch {
        hosts => ["192.168.111.175:9200"]
        index => "%{[fields][service_name]}-%{+YYYY.MM.dd}"
    }
    stdout {
        codec => rubydebug
    }
}
