SD卡文件读取（FAT文件模式）

一、SD卡模块

1. 模块介绍

本文涉及的SD卡模块（MicroSD Card Adapter)是Micro SD卡读写模块,通过文件系统及SPI接口驱动程序，单片机系统即可完成MicroSD卡内的文件进行读写。Arduino用户可直接使用Arduino IDE自带的SD卡程序即可完成卡的初始化和读写。

2. 物理结构

一张SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器5 个部分。
存储单元是存储数据部件，存储单元通过存储单元接口与卡控制单元进行数据传输；电源检测单元保证SD卡工作在合适的电压下，如出现掉电或上状态时，它会使控制单元和存储单元接口复位；卡及接口控制单元控制SD卡的运行状态，它包括有8个寄存器；接口驱动器控制 SD 卡引脚的输入输出

3. 参数即协议

• 支持Micro SD卡、Micro SDHC卡（高速卡）
• 板载电平转换电路，即接口电平可为5v或3.3v
• 通信接口为标准SPI接口

也就是说SD卡的读写是通过SPI协议进行通信的，SPI协议在之前的文章里讲过，这里就不再赘述。

二、实验过程

硬件连线

SD卡	STM32
CS	PB0
SCK	PA5
MISO	PA6
MOSI	PA7

本次实验是借助于大佬的代码进行的，连接如下

https://pan.baidu.com/s/1MFVI8M022kbmuOlGbAl6aw

提取码：xhc1

但是我们需要做些更改

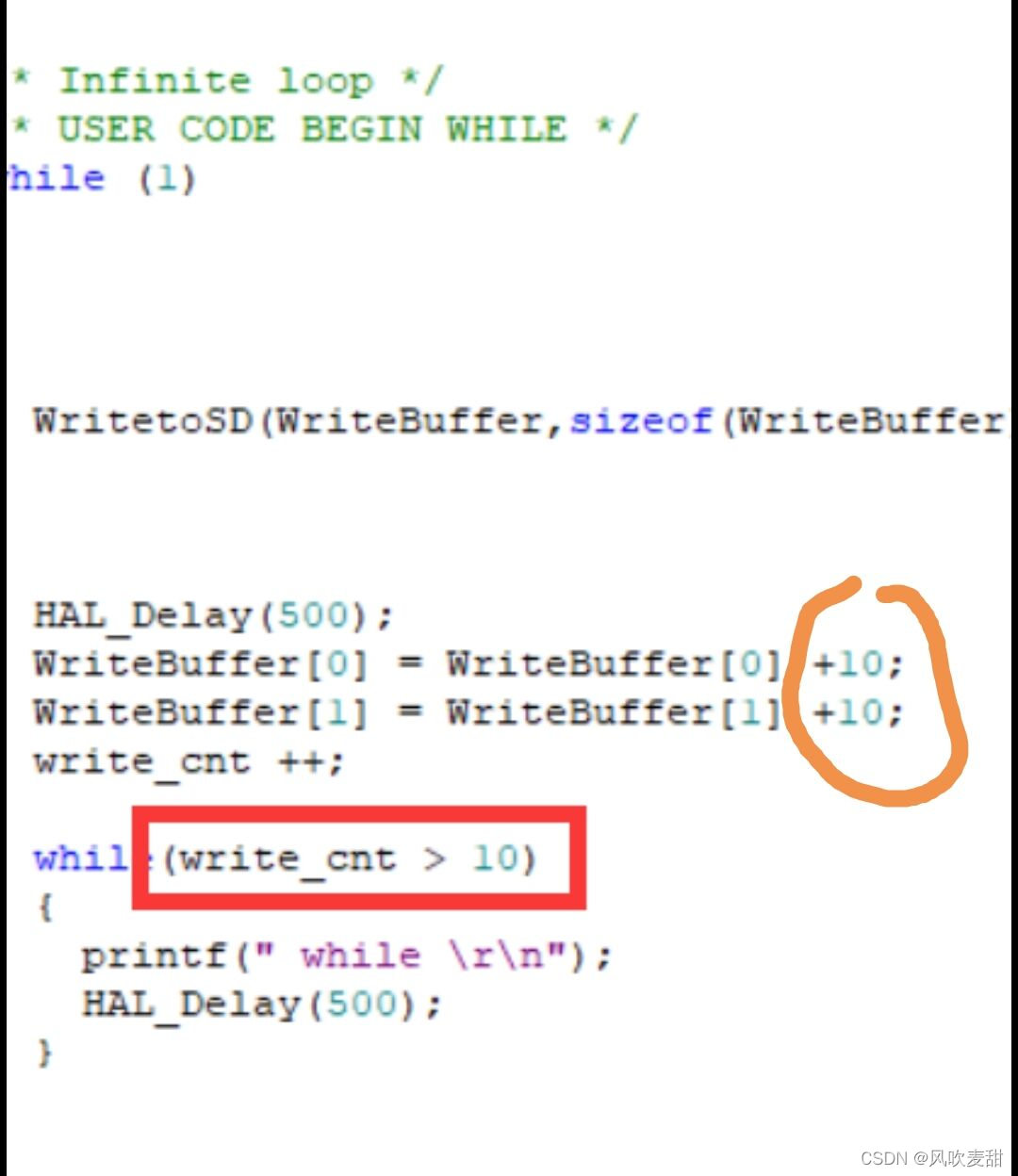

我们要将此处的+10分别改为+0和+1，不然后面生成的txt文件会出现乱码，并且最好采用5v供电SD卡模块，不然很可能SD卡初始化不成功。在实验中串口助手若未收到信息，多按几次reset。

代码如下

主函数

int main
