文章目录

一、工程创建
二、代码配置
三、实验结果
四、总结
五、参考文献

一、工程创建

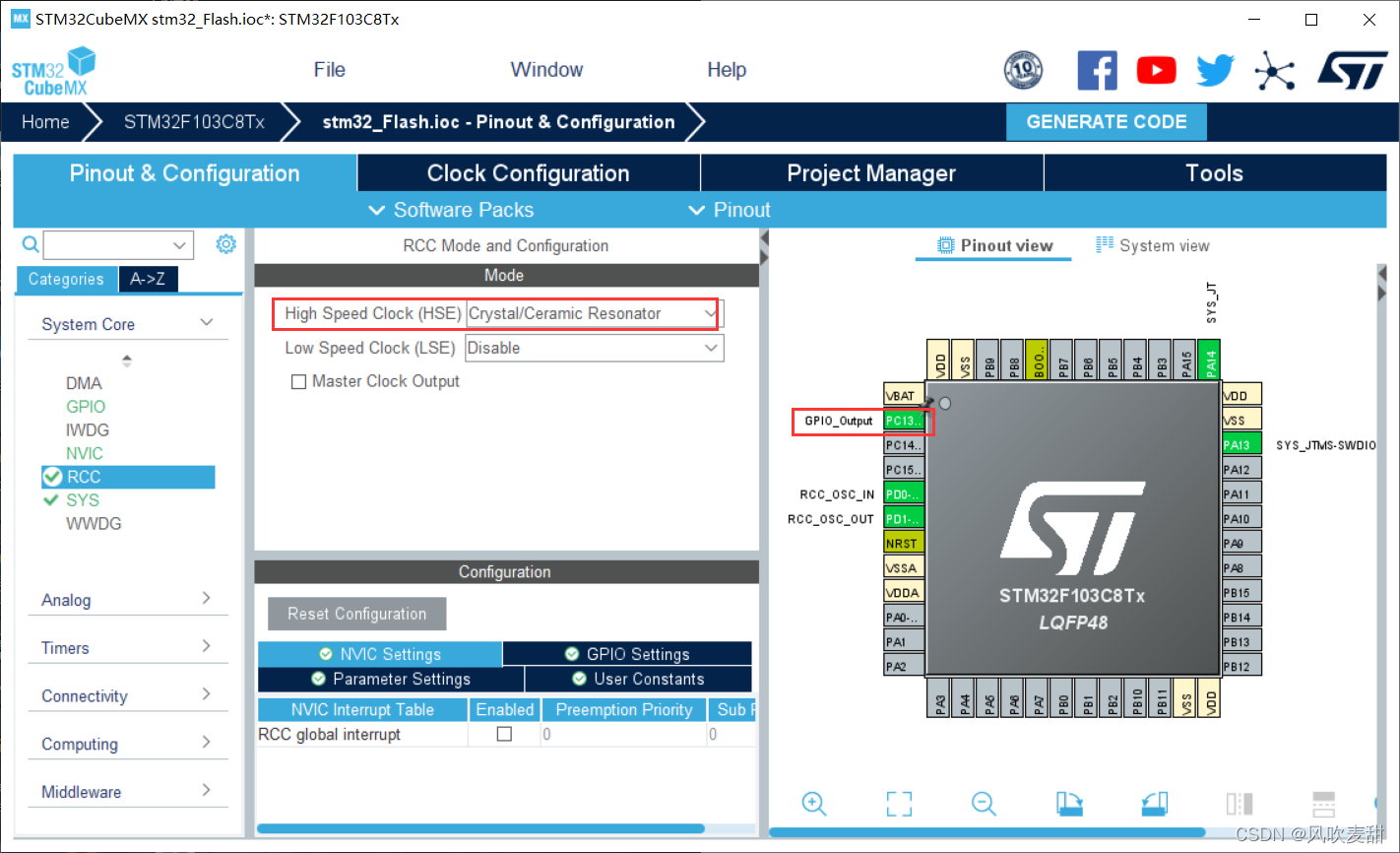

打开STM32CubeMX，配置RCC，将PC13设置为GPIO_Output

在这里插入图片描述

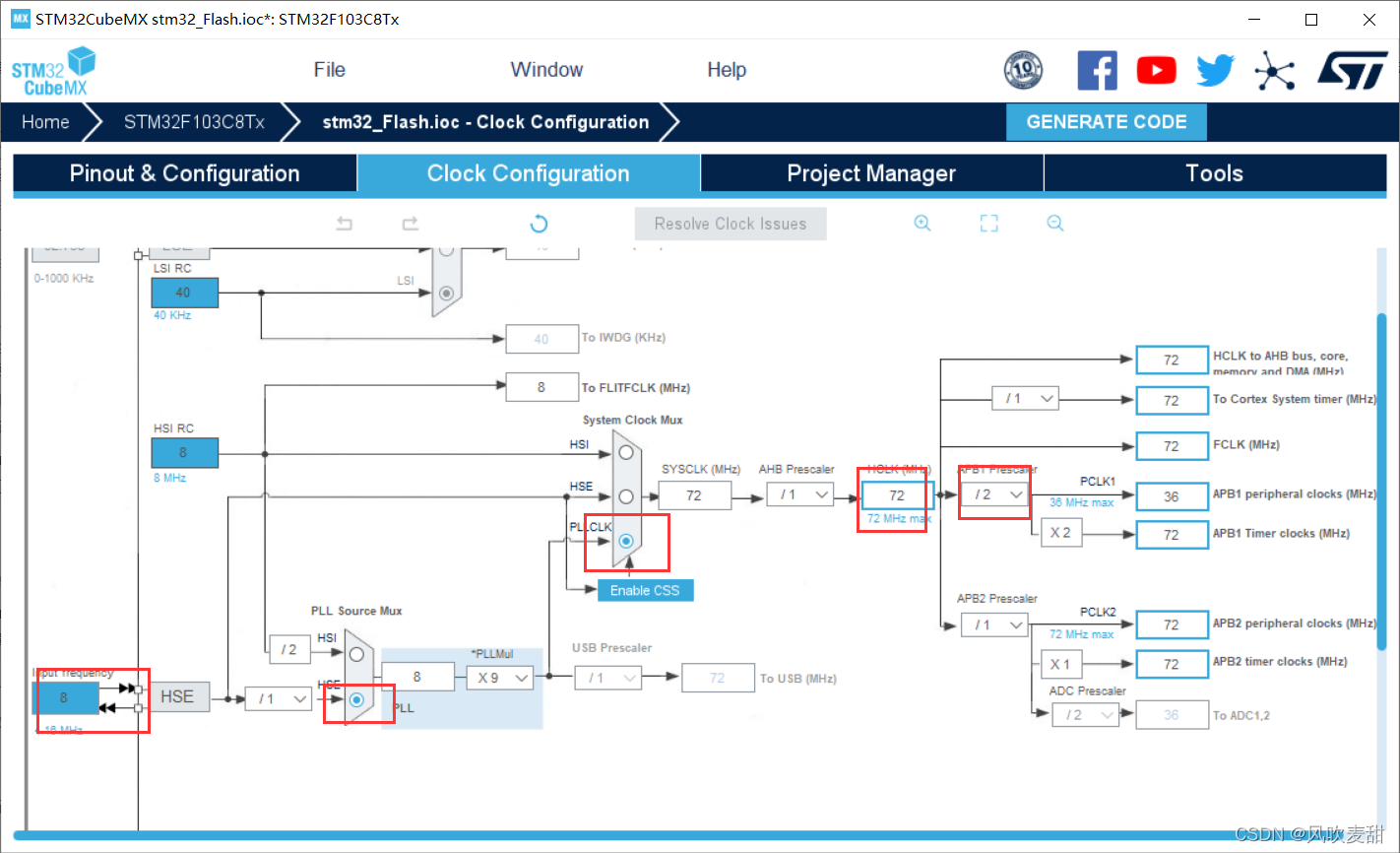

配置系统时钟树

在这里插入图片描述

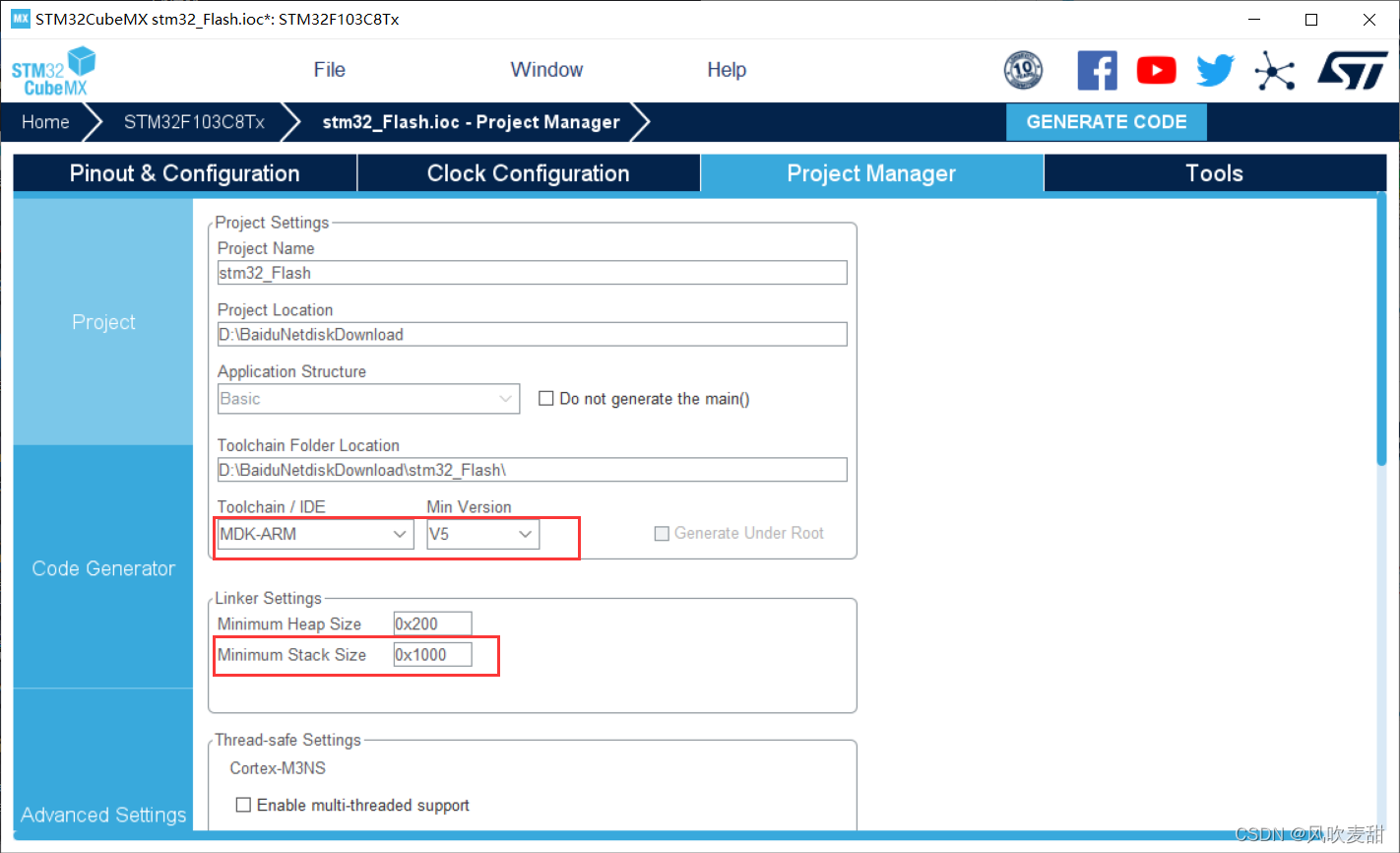

调整堆栈大小

在这里插入图片描述

二、代码配置

将flash.c和flash.h加入到工程中

flash.h

#ifndef _flash_H_
#define _flash_H_

#include "stm32f1xx_hal.h"

/*********************************************************************/
//                        变量定义
/*********************************************************************/
//-- 用途划分
// 0x0800FC00-0x0800FFFF -- 使用最后4k 个字节用来存放电机信息
#define FMC_FLASH_BASE      0x08000000 	// FLASH的起始地址
#define APP_MAX_SIZE        0x00010000  //


#define FMC_FLASH_END        0x08010000  // FLASH的结束地址 256
#define DEVICE_INFO_ADDRESS  0x0800C000  //（STM32_FLASH_END - DEVICE_INFO_SIZE）   // 设备信息起始地址
#define DEVICE_LOG_ADDRESS   0x0800E000  //（STM32_FLASH_END - 2*DEVICE_INFO_SIZE） // 设备日志起始地址



#define FMC_FLASH_SIZE 64			          // 定义Flash大小，单位KB


#if FMC_FLASH_SIZE < 256
#define FMC_SECTOR_SIZE 1024            // 字节
#define MOD_SECTOR_SIZE 0X3FF
#define PAGE_COUNT_BY16 512
#else
#define FMC_SECTOR_SIZE	2048
#define MOD_SECTOR_SIZE 0X7FF
#define PAGE_COUNT_BY16 1024
#
