MPLS的基本配置

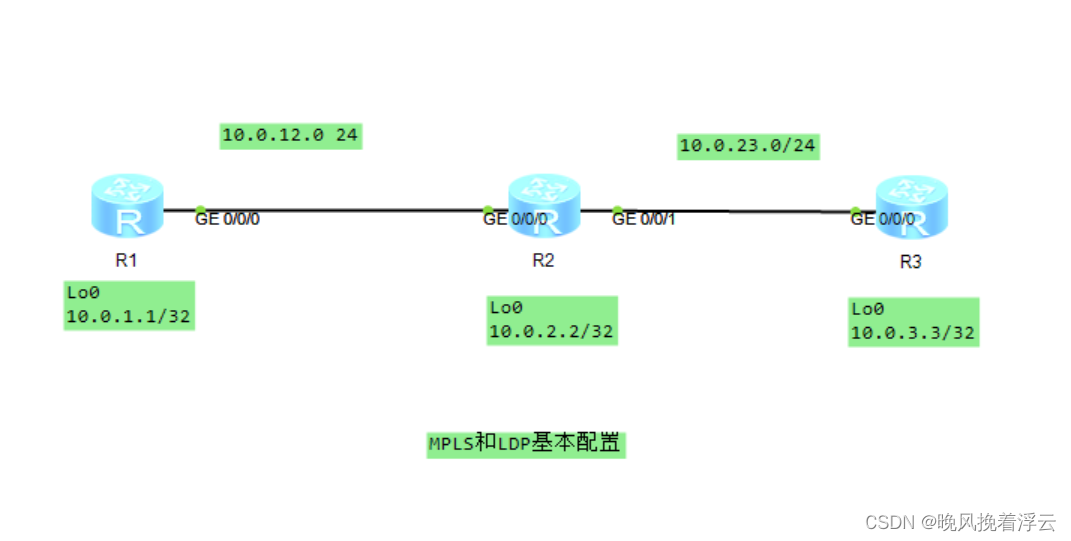

MPLS和LDP基本配置

原理概述：

MPLS(Multi-Protocol Label Switching，多协议标签交换技术)技术的出现，极大地推动了互联网的发展和应用。例如：利用MPLS技术，可以有效而灵活地部署VPN(Virtual Private Network，虚拟专用网)，TE(Traffic Engineering，流量工程)和Qos(Quality of Service，服务质量)。目前，MPLS技术主要应用于运营商网络之中。

在MPLS网络中，位于网络边缘的路由称为LER(Label Edge Router)，网络内部路由器称为LSR(Label Switch Router)，MPLS报文经过的路径称为LSP(Label Switch Path)。一条LSP总是起于一台被称为Ingress的LER，止于另一台被称为Egress的LER，中间经过若干台被被称为Transit的LSR。LSP具有单向性，且由静态LSP和动态LSP之分。静态LSP需要人工进行固定的标签分配，动态LSP需要利用诸如LDP(Label Distribution Protocol，标签分发协议)这样的协议进行动态标签分配。

实验目的：

掌握MPLS和LDP的基本配置方法

观察MPLS标签转发过程



基础配置：

配置OSPF协议及接口IP

R1:
interface GigabitEthernet0/0/0

 ip address 10.0.12.1 255.255.255.0

#

interface GigabitEthernet0/0/1

#

interface GigabitEthernet0/0/2

#

interface NULL0

#

interface LoopBack0

 ip address 10.0.1.1 255.255.255.255

#

ospf 1 router-id 10.0.1.1

 area 0.0.0.0

  network 10.0.1.1 0.0.0.0

  network 10.0.12.0 0.0.0.255

R2:

interface GigabitEthernet0/0/0

 ip address 10.0.12.2 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 10.0.23.2 255.255.255.0

#

interface GigabitEthernet0/0/2

#

interface NULL0

#

interface LoopBack0

 i
