路由基础之访问控制列表

访问控制列表

原理概述：

     访问控制列表(ACL：Access Control List)是一种常用的网络技术，它的基本功能是对经过网络设备的报文进行过滤处理。ACL是由permit和deny语句组成的一个有序规则的集合，它首先通过报文匹配过程来实现对报文的分类识别，然后根据报文的分类信息和相关的执行动作来判断哪些报文可以放行，哪些报文不能放行，从而实现对特定的报文的过滤处理。除此之外，ACL还有其他一些功能，这些功能常常被Route-Policy、Qos(Quality of Service)、IPSec(IP Security)、Firewall等技术结合起来使用。

      ACL的常见类型:基本ACL、高级ACL、二层ACL，用户自定义ACL等，其中应用最为广泛的是基本ACL和高级ACL。基本ACL可以根据源IP地址、报文分片标记和时间段信息来定义规则；高级ACL可以根据源/目的IP地址、TCP源/目的端口号、UDP源/目的端口号、协议号、报文优先级、报文大小、时间段等信息来定义规则。高级ACL可以比基本ACL定义出精细度更高的规则。

    基本ACL、高级ACL、二层ACL、用户自定义ACL的编号范围分别为2000~2999、3000~3999、4000~4999、5000~5999。使用ACL时，ACL的类型应该与相应的编号范围保持一致。

实验目的：

掌握基本ACL和高级ACL在安全策略中的应用

掌握基于时间信息的ACL配置

掌握使用基本ACL保护路由器的VTY线路

实验开始：

首先我们开始基础配置：

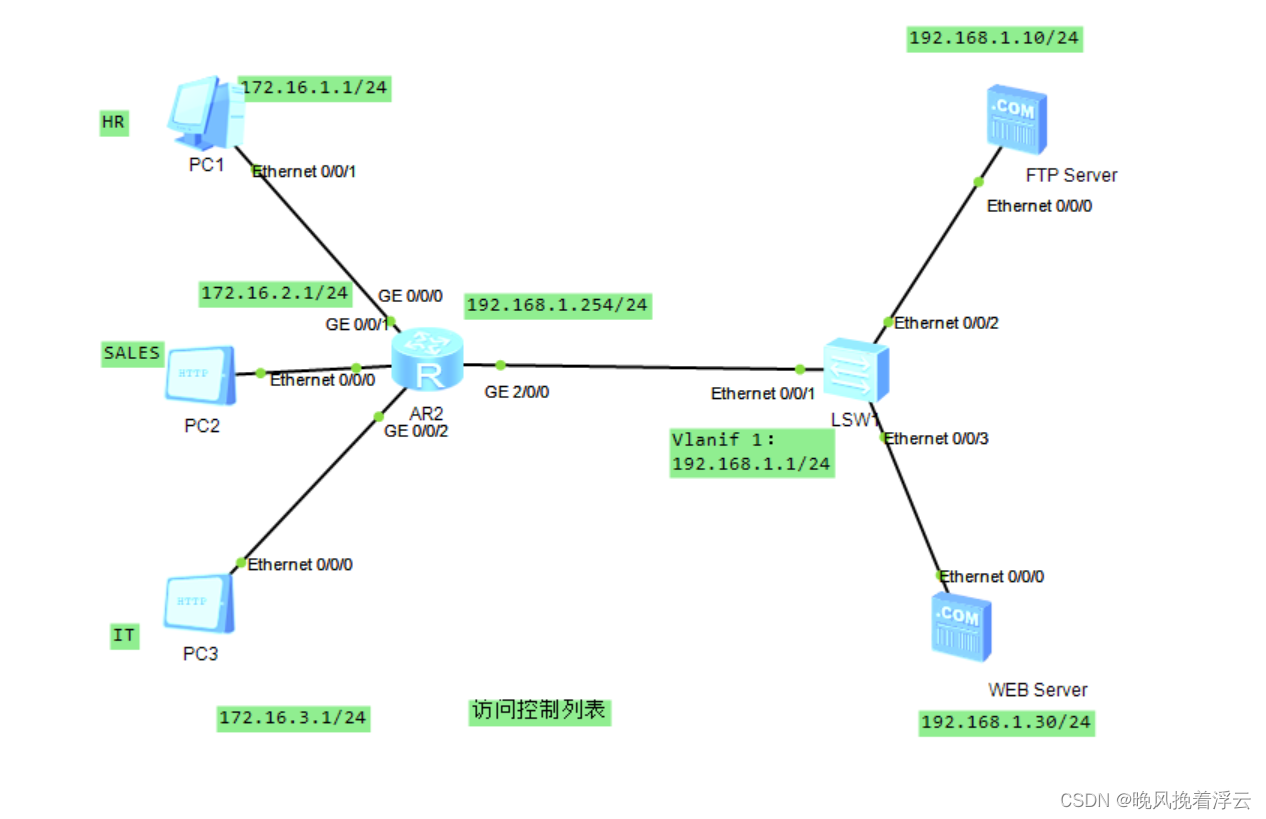

按照拓扑图配置接口：

AR2：

#

interface GigabitEthernet0/0/0

 ip address 172.16.1.254 255.255.255.0

#

interface GigabitEthernet0/0/1

 ip address 172.16.2.254 255.255.255.0

#

interface GigabitEthernet0/0/2

 ip address 172.16.3.254 255.255.255.0

#

interface GigabitEthernet2/0/0

 ip address 192.168.1.254 255.255.255.0

FTP WEB Server地址配置省略

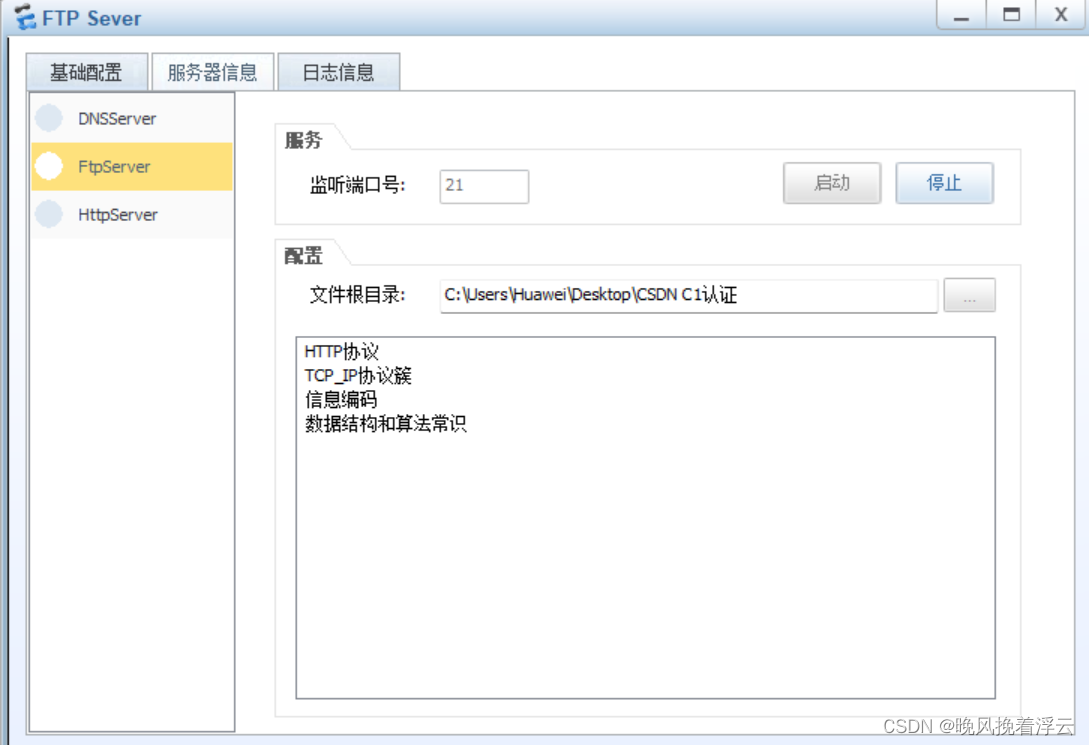

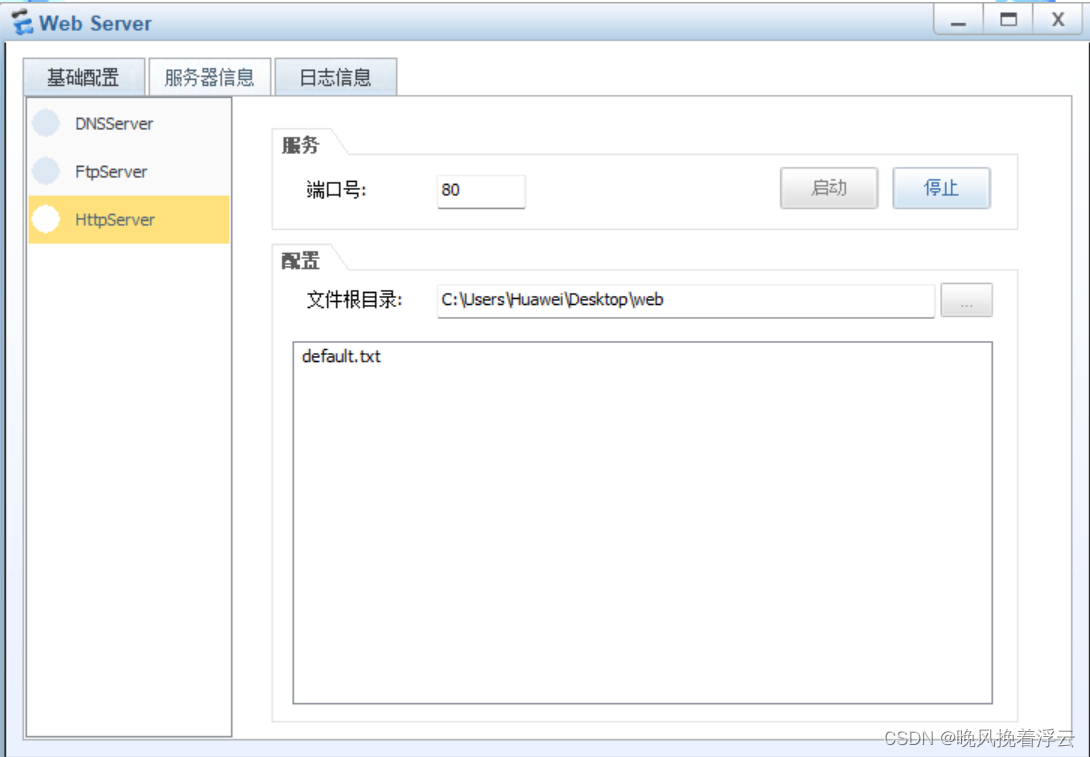

我们设置服务器的文件根目录：文件目录可以随意设置

服务器接口配置方式和之前一样；
