UML活动图与状态图

笔记基于《UML和模式应用》教材

• UML活动图

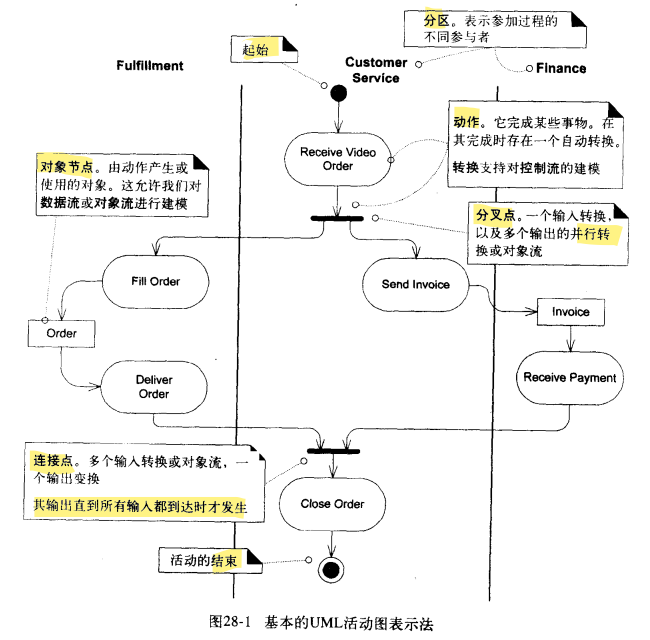

  •  基本的UML表示法




    基本的UML活动图表示法，包括动作、分区、分叉点、连接点和对象节点等。分区有助于观察多个参与者以及业务过程中涉及的并行动作，对象节点可以描述动作周围移动的事物。

  • 其他UML活动图表示法

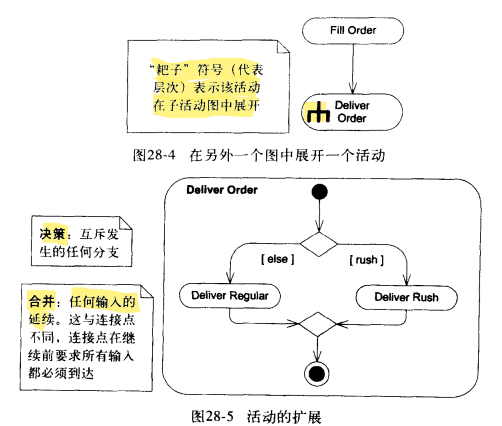

    • 耙子，决策，合并




      当某个活动需要在另外一个活动图中展开时，如何表示?可以使用耙子符号来表示。
      如何表示条件分支?决策符号。与之相关的是合并符号，用来表示分支流能够汇合到一起。

    • 信号




      当你需要对时间触发动作或取消请求等诸如此类的事件建模时，信号非常有用。
  • 数据流图与UML活动图
    从20世纪70年代开始，数据流图(DFD)就已经成为数据流建模的流行方法。
    数据流图（DFD）用于对软件系统过程中所涉及的主要步骤和数据进行可视化。
    尽管理论上讲DFD可以用于业务过程建模，但其通常用于表示计算机系统中的数据流。
    对于文档化和探索来说，DFD模型所提供的信息都具有效用，但UML中并没有包含DFD表示法。幸运地是，UML活动图能够满足同一目的---用于数据流建模，从而代替传统的DFD表示法。注意，除对象节点 (object node）以外，UML数据存储节点(datastore node)也适用于表示数据流。

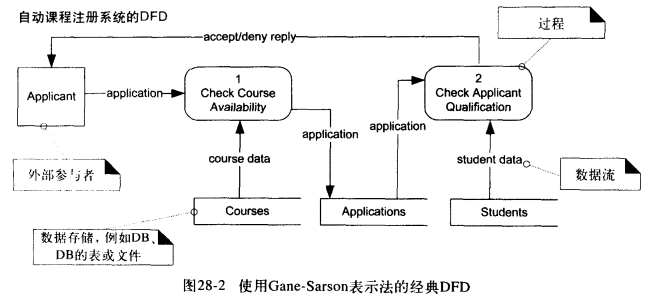

    • 数据流图（DFD）

    •

• UML状态图

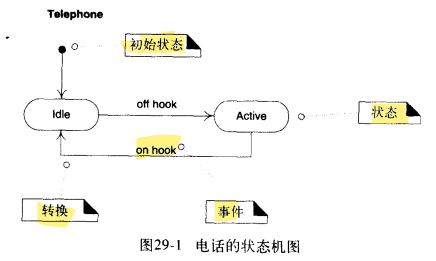

  • 基本UML状态图表示法



    • 事件(event）
      是指-一件值得注意的事情的发生。
      例如:·电话接线员拿起话筒。
    • 状态( state）
      是指对象在事件发生之间某时刻所处的情形。
      例如:·接线员挂机之后再次拿起话简之前电话处于“idle”状态。
    • 转换(transition）
      是两个状态之间的关系。它表明当某事件发生时，对象从先前的状态转换到后来的状态。
      例如:·当事件“off hook”发生时，电话从“idle”状态转换为“active”状态。

  • 更多UML状态图表示法

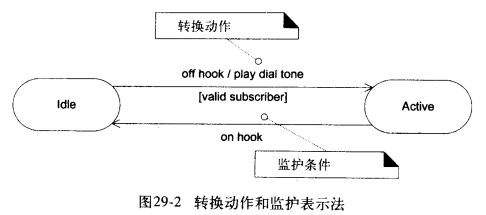

    • 转换动作和监护




      1.转换可以触发动作。在软件实现中，这可能意味着状态机图所表示对象的某个方法的调用。
      ​2.转换可以有一个条件监护逻辑测试—-或布尔测试。只有测试通过时，转换才发生。

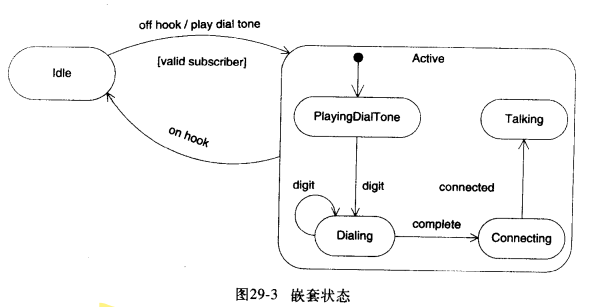

    • 嵌套状态




      一个状态允许嵌套，以包含子状态﹔子状态继承其父状态的所有转换。
      例如，当发生某个到“active”状态的转换，“PlayingDialTone”状态被创建，并自动转换到该状态。无论对象处于“active”状态的哪一个子状态，当“on hook”事件发生时，则发生向"Idle”状态的转换。

  • 如何应用状态图

    • 状态无关和状态依赖对象
      如果一个对象对某事件的响应总相同，则认为此对象对于该事件状态无关。
      如果，对于所有事件，对象的响应总是相同的，则该对象是一个状态无关对象。相反，状态依赖对象对事件的响应根据对象的状态或模式而不同。
      只有对于这些复杂的状态依赖的问题，状态机图才有助于人们对某些方面的理解和文档化。
    • 对状态依赖对象建模
      • 1）对复杂的事件交互对象建模。
      • 2）对操作协议和语言规范的合法序列建模。

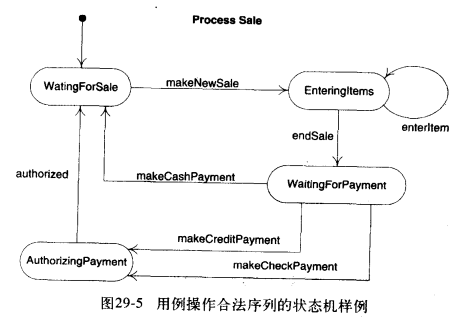

        • 示例——NextGen用例的状态机图




          上图用一个状态机图展示了用例操作的合法序列。

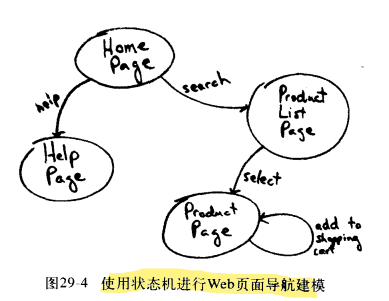

        • 示例——使用状态机进行UI导航建模




          用状态表示页面,事件表示引起从一个页面向另外一个页面转换的用户事件，例如按钮被按下。

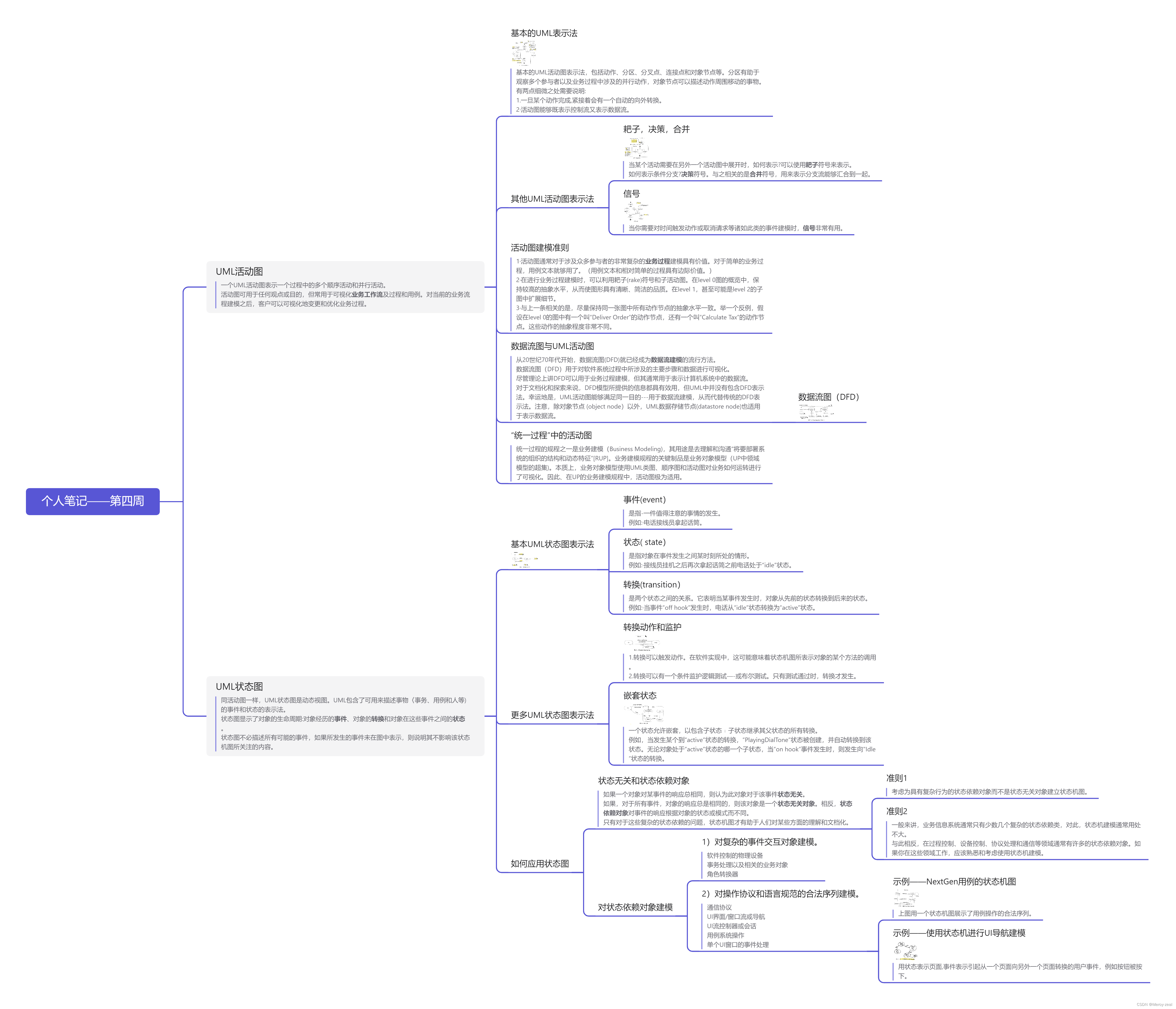

思维导图
