本文介绍了如何使用STM32单片机通过SPI协议与AHT20传感器交互，采集温湿度数据，并在OLED显示屏上展示。详细步骤包括SPI接口的说明，实现OLED显示温度和湿度的代码添加，以及显示姓名和学号的方法。实验结果成功展示了基于STM32的OLED数据显示功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、SPI介绍

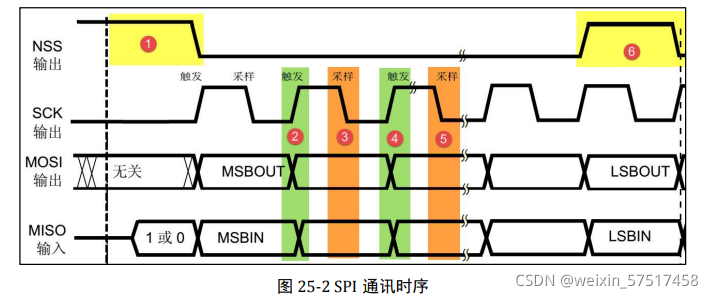

定义：SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚。SPI 是一个环形总线结构，由 ss(cs)、sck、sdi、sdo 构成，时序主要是在 sck 的控制下，两个双向移位寄存器进行数据交换。
在这里插入图片描述

二、实现OLED显示温度和湿度

1.添加代码

温度显示代码：

void read_AHT20(void)
{

	uint8_t   i;
	for(i=0; i<6; i++)
	{

		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{

		H1 = readByte[1];
		H1 = (H1<<8)
