2.4G_WiFi_CE_杂散测试

目录

一、规范要求

1、法规目录：

2、适用性：

3、定义：

4、限值：

二、测试方法

1、测试条件

2、测试方法（初扫）

步骤1：确定底噪：

步骤2：30兆赫至1 000兆赫范围内的杂散

步骤3：1G至12.75GHz范围内的杂散

步骤4：多链路计算

3、测试方法（细扫）

步骤1、细扫频谱仪设置

步骤3、多链路计算

步骤4、判定结果

【自动化实现思路】

---

一、规范要求

1、法规目录：

EN300328中4.3.1.10 Transmitter unwanted emissions in the spurious domain

2、适用性：

此要求适用于除FHSS以外使用宽带调制的所有类型的设备。

3、定义：

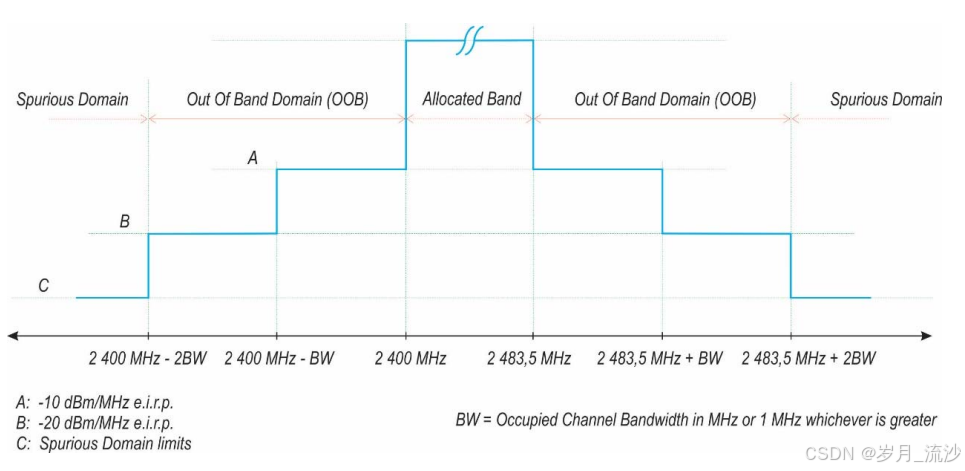

当设备处于发射模式时，如图所示，在杂散域内划分两大类：带内域和带外域外的发射。

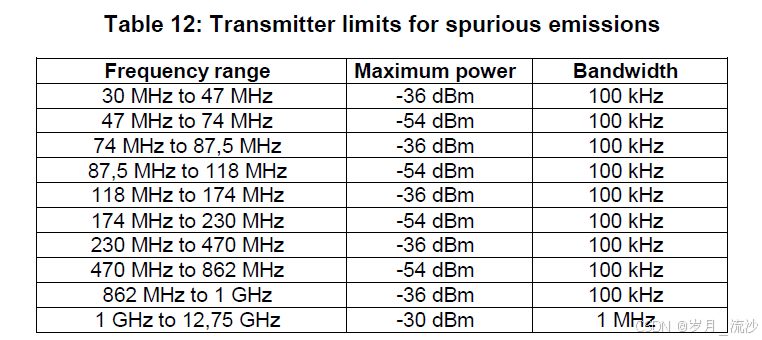

4、限值：

对于带有天线连接器的设备，这些限制适用于天线端口的辐射（传导）。对于机柜的辐射或整体天线设备（没有天线连接器）的辐射，这些限制对1 GHz以下的辐射是e.r.p.，对1 GHz以上的辐射是e.i.r.p.。

二、测试方法

1、测试条件

这些测量只能在被测产品发射正常的测试条件下进行。

杂散的水平应以下列任何一种方式测量：

a、它们在规定负载下的功率（传导杂散辐射）和它们被设备的机柜或结构辐射时的有效辐射功率（机柜辐射）

b、无天线连接器的整体天线设备，由机柜和天线辐射时的有效辐射功率。

对于使用FHSS调制的设备，可以在正常跳变被禁用时进行测量（定频）。在这种情况下，需要在

最低和最高跳频下进行测量。当无法定频时，测量应在正常操作（跳变）期间进行。

对于使用宽频带调制而不是跳频高光谱的设备，测量应在设备能够运行的最低和最高通道上进行。

这些操作通道应予以记录。

设备应配置为在输出功率方面的最严情况下运行。

如果设备可以在不同的标称信道带宽下工作（例如20 MHz和40 MHz），那么设备应配置为在其最严的情况下运行，以防止虚假杂散测量。

2、测试方法（初扫）

根据图获取要测试的频段，寻找超出限值或低于这些限值6 dB的杂散点。应记录每一个点。测量程序包括两部分。

步骤1：确定底噪：

测量装置的灵敏度应使底噪限值至少低12分贝。

步骤2：30兆赫至1 000兆赫范围内的杂散

        将UUT连接到频谱分析仪并进行以下设置：

        Resolution BW: 100kHz

        Video BW: 300kHz

        Filter type: 3dB(Gaussian)

        Detector Mode: Peak

        Trace Mode: Max Hold

        Sweep Points: ≥19 400；对于不支持这么多扫描点的频谱分析仪，频带可能会被分割

        Sweep Time:

        (对于非连续传输（占空比小于100%），扫描时间应足够长，以便对于每个100khz频率步进，测量时间大于UUT在任何信道上的两次传输

         对于工作在正常工作（跳频未禁用）模式下的跳频设备，扫描时间应进一步增加，以捕获任何跳频上的多个传输

        对于跳频设备，上述扫描时间设置可能导致测量时间过长。为了避免如此长的测量时间，可以使用FFT分析仪)

让波形稳定下来。在上述扫描过程中确定的任何发射，以及低于适用限度或高于限度6分贝范围内的任何发射，应使用第5.4.9.2.1.3条中的程序单独测量，并与限度进行比较。（需要单个点进行细扫）

步骤3：1G至12.75GHz范围内的杂散

        Resolution BW: 1MHz

        Video BW:3MHz

        Filter type: 3dB(Gaussian)

        Detector Mode: Peak

        Trace Mode: Max Hold

        Sweep Points: ≥23500；对于不支持这么多扫描点的频谱分析仪，频带可能会被分割

        Sweep Time:

        (对于非连续传输（占空比小于100%），扫描时间应足够长，以便对于每个1Mhz频率步进，测量时间大于UUT在任何信道上的两次传输

         对于工作在正常工作（跳频未禁用）模式下的跳频设备，扫描时间应进一步增加，以捕获任何跳频上的多个传输

        对于跳频设备，上述扫描时间设置可能导致测量时间过长。为了避免如此长的测量时间，可以使用FFT分析仪)

让波形稳定下来。在上述扫描过程中确定的任何发射，以及低于适用限度或高于限度6分贝范围内的任何发射，应使用细扫中的程序单独测量，并与限度进行比较。（需要单个点进行细扫）

跳频设备在杂散域内的任何位置都可能产生一块（或几块）杂散信号。如果是这种情况，则只应使用细扫中的程序测量每个测量块的最高峰值。

步骤4：多链路计算

如果在智能天线系统（具有多个传输链的设备）上进行测量，则需要对每个有源传输链（Ach）重复步骤2和步骤3。预扫描期间用于识别限制需要降低10 × log10 （Ach）。

3、测试方法（细扫）

应使用下面的步骤1到步骤4中的程序，以准确测量上述预扫描测量期间识别的个人有害排放。该方法假设频谱分析仪具有时域幂函数。

应使用下面的步骤1到步骤4中的程序，以准确测量上述预扫描测量期间识别的单个频点。该方法假设频谱分析仪具有时域幂函数。

步骤1、细扫频谱仪设置

Measurement Mode: Time Domain Power
Centre Frequency: Frequency of the emission identified during the pre-scan
Resolution Bandwidth: 100 kHz (< 1 GHz) / 1 MHz (> 1 GHz)
Video Bandwidth: 300 kHz (< 1 GHz) / 3 MHz (> 1 GHz)
Frequency Span: Zero Span
Sweep mode: Single Sweep
Sweep time: > 120 % of the duration of the longest burst detected during the measurement of the RF Output Power（测量射频输出功率时检测到的最长burst持续时间的120%）
Sweep points: Sweep time [μs] / (1 μs) with a maximum of 30 000
Trigger: Video (burst signals) or Manual (continuous signals)
Detector: RMS

步骤2、获取数据

设置一个窗口，在该窗口内，启动和停止线以最高水平匹配Burst的开始和结束，并记录在该窗口内测量的功率值。如果要测量的杂散发射是连续传输，测量窗口应设置为与扫描的启动和停止时间相匹配。（可以等效于mark最大点，最大点的数据会比取最大burst的数据要大）

步骤3、多链路计算

如果在智能天线系统（具有多个传输链的设备）上进行测量，则需要对每个有源传输链（Ach）重复步骤2。
对每个有源传输链的测量功率（在观测窗口内）求和。

步骤4、判定结果

第3步中定义的值应与定义的限值进行比较。

【自动化实现思路】

        1、初扫获取测试结果，如果满足直接返回结果，如果有不足6dB以及超限值的，记录频点；

        2、根据1得到的频点进行细扫；

        3、获取测试结果（可以等效于mark最大点，最大点的数据会比取最大burst的数据要大）。
