STM32F103ZET6IAP升级

说明：此博客用来记录学习过程，防止遗忘。

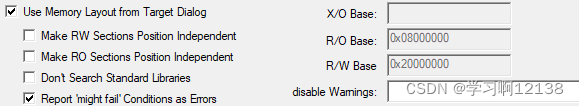

        使用的是STM32F103ZET6，芯片手册里他有Flash有512k，RAM有64k。关于IAP，ICP其实就是数据传输方式不同而已，ICP可以理解成芯片厂商已经固化好了bootloader（升级程序）你下载的.hex文件直接通过它被放进Flash里面。IAP就是自己写了一段bootloade程序先烧录进Flash地址为0x0800 0000（Flash的起始地址对应的有RAM地址（0X2000 0000））然后此段程序负责接收之后工作程序传输方式（USART,SPI,GPRS等方式）。（自己实验过程这个二个选项一定要打钩，不然Flash和RAM的中断向量表会改变）

图1：芯片地址

图2：芯片选型

升级原理介绍：

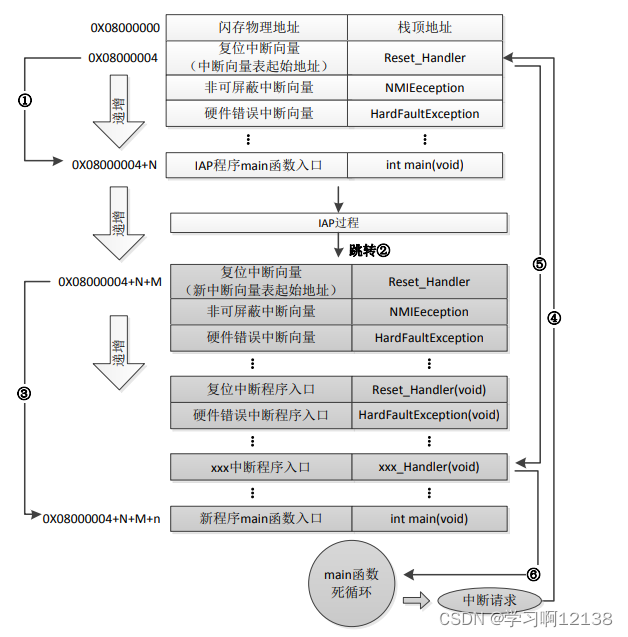

                                                      图三3： IAP升级过程

 芯片开始工作从0x0800 0000确认栈顶地址，然后偏移地址+4去中断向量表中取得复位中断函数，最后去执行中断复位函数（此过程是用汇编写的，作者只是个大学生不懂汇编）。然后执行bootloader的main()函数，进入main函数之后触发某种升级条件（升级条件用户自己定义例如按键或者是一个标志位的改变）。假如需要升级IAP将接收通过USART等方式来的数据包，等到数据包传输完成（借用正点原子的例程）。

第一传输问题，传到哪里，怎么改变传输的数据包存放位置，怎么计算位置

 这里使用的是串口1传输将数据储存在RAM里面__attribute__ ((at(0X20001000)))at是绝对定位的意思，可以把变量或函数绝对定位到Flash中，或者定位到RAM。但要注意不要超过Flash的范围512k或者是RAM的范围64k。例子中是将USART_RX_BUF[USART_REC_LEN]串口接收到的数据储存到RAM中，0X20001000就是USART_RX_BUF的首地址，这样数据就传到RAM中了。当然自己可以修改它传到Flash里或者是其他外围地址上。计算方法RAM的起始地址是0x2000 0000。注意一个地址+1代表一个字节，0x0000 1000 = 十进制4096/1024=4k。说明存的地址是从RAM首地址偏移4k开始的。

第二怎么从bootloader跳转到用户程序

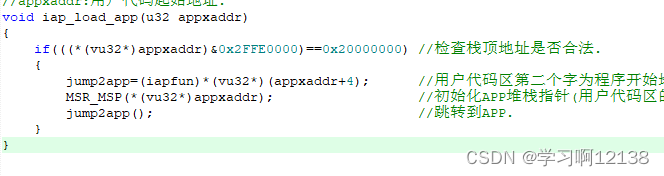

 FLASH_APP1_ADDR的地址为0x08010000，将程序放在Flash的此位置上。这个时候Flash上有二个程序，一个是bootloader也就是你正在运行的程序，还有一个就是执行了此函数后将要运行的程序（用户程序）。jump2app是一个函数指针是一个返回值为void,无参的函数。它声明了jump2app去接收这样的一个函数名（函数地址）(iapfun)*(vu32*)(appxaddr+4)，FLASH_APP1_ADDR基础上+4就是中断复位函数地址，将此地址转换成函数的32位的地址，然后把中断复位函数的函数地址给jump2app，是一段汇编，意思应该是执行新的栈区，然后jump2app（）

 执行中断复位函数，就跳转完成了。

后续，bootloader的传输现在只了解了一种USART，校验数据包的方式还不知道。

2022.3.24记。（这只是一个卑微大学生的笔记）
