显示当前系统中可用的 I2C 总线编号及其相关信息

使用 -f 参数时需谨慎，因为它可能会干扰内核驱动程序

i2c-tools 是一套用于 Linux 系统的 I2C 总线调试工具，广泛应用于嵌入式开发和硬件调试中。

使用场景

硬件调试：在开发 I2C 设备时，i2c-tools 可以帮助检测设备连接是否正常，读取设备寄存器值以验证设备状态。
驱动开发：在开发 Linux 内核驱动时，i2c-tools 可以辅助验证设备寄存器的读写操作。

安装i2c-tools

Debian/Ubuntu 系统

sudo apt install i2c-tools

SDK

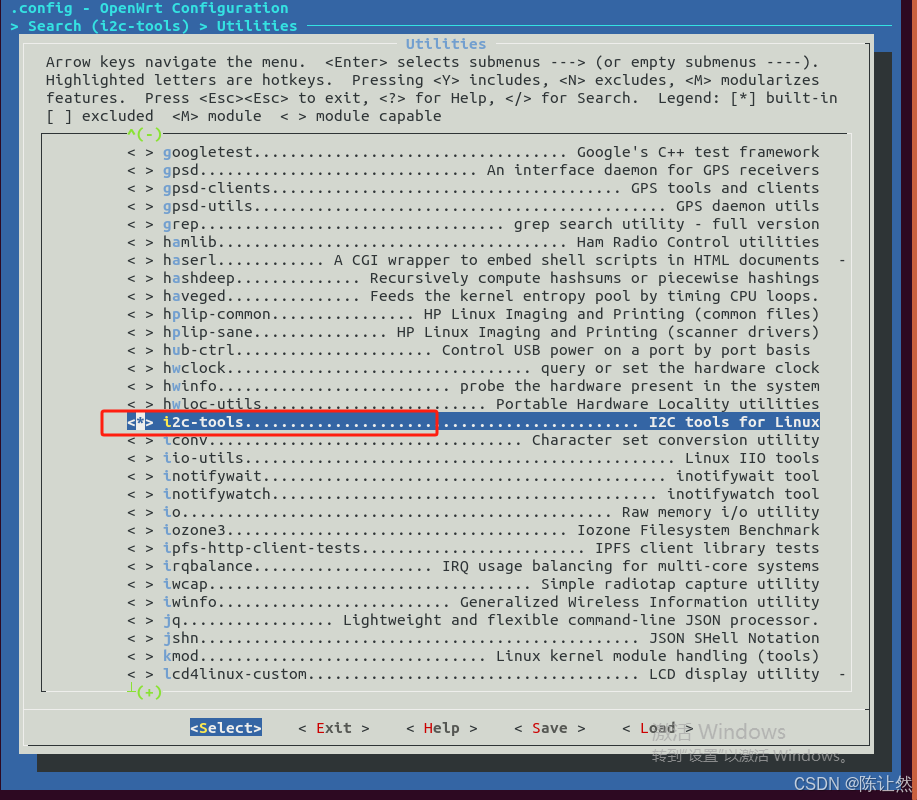

打开对应工具组件

make menuconfig

点击‘/’按键，搜索

PACKAGE_i2c-tools

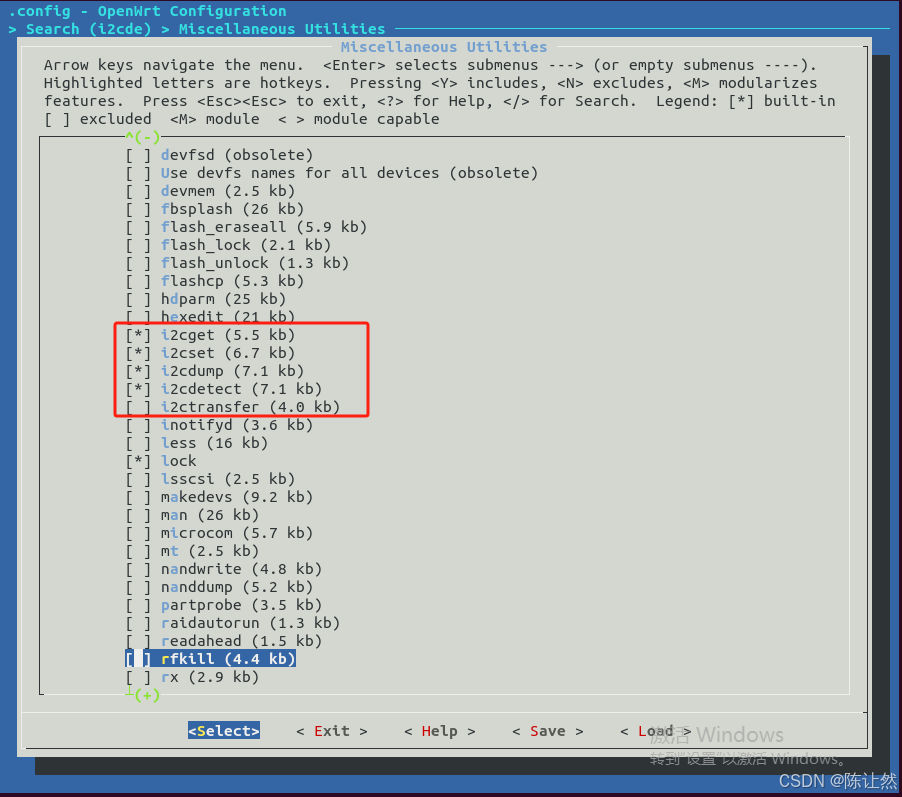

或者单独搜索工具

开发板

需要下载对应源码，使用所需交叉编译工具链进行编译，将对应组件移植进入开发板

下载地址：

Index of /pub/software/utils/i2c-tools/

基本用法

i2cdetect

-y

功能：自动确认操作，避免手动输入确认信息。

使用场景：在自动化脚本中使用时，避免交互式提示。

-r

功能：使用读操作（Read）检测设备。[SMBus:receive byte]

使用场景：适用于那些只在读操作时响应的设备。这种方式通常更安全，因为它不会向设备发送任何写操作，从而避免对设备造成潜在的干扰。

-q

功能：使用写操作（Write）检测设备。[SMBus:quick write]

使用场景：适用于那些只在写操作时响应的设备。

-a

功能：强制扫描所有地址（包括保留地址）。

使用场景：用于全面扫描总线，但可能会干扰某些设备。

-D

功能：显示设备描述信息。

使用场景：用于获取设备的详细信息。

-S

功能：以十六进制形式显示地址。

使用场景：用于更直观地查看地址信息。

-F

功能：显示总线的功能支持。

使用场景：用于检查总线是否支持某些功能（如 SMBus 操作）。

SMBus（System Management Bus，系统管理总线）

eg:

显示当前系统中可用的 I2C 总线编号及其相关信息

i2cdetect -l

检测 I2C 总线 `0` 上设备

i2cdetect -y -r 0

i2cdump

用于读取指定 I2C 设备的寄存器内容，并以可读的格式显示

-f：

强制访问设备，即使设备已被内核驱动程序占用。使用此参数时需谨慎，因为它可能会干扰内核驱动程序。

-r first-last：

限制访问的寄存器范围，仅扫描从 first 到 last 的寄存器区域。此选项适用于模式 b、w、c 和 W。

-y：

禁用交互模式，直接执行操作而无需用户确认。这主要用于脚本中。

-a：

允许使用保留地址范围（如 0x00-0x02 和 0x78-0x7f）。一般不建议使用。

-V：

显示 i2cdump 的版本信息并退出。

I2CBUS：

指定 I2C 总线的编号，对应于 i2cdetect -l 扫描的序号。

ADDRESS：

指定 I2C 设备的地址，范围为 0x03-0x77，或 0x00-0x7f（如果使用 -a 选项）。

MODE：

指定读取模式：

b：字节模式（默认）。

w：16位字模式。

W：16位字模式（仅偶数寄存器地址）。

s：SMBus 块模式。

i：I2C 块模式。

c：连续字节模式。

eg:

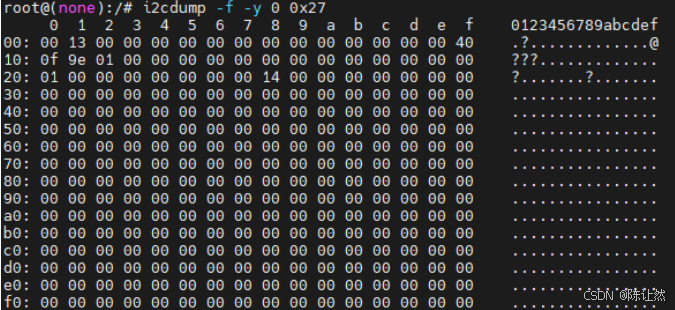

读取设备的所有寄存器

i2cdump -y 0 0x27

读取指定范围的寄存器

i2cdump -y -r 0x00-0x10 0 0x27

使用特定模式读取寄存器

i2cdump -y 0 0x27 w

i2cget

i2cget [-f] [-y] [-a] I2CBUS CHIP-ADDRESS [DATA-ADDRESS [MODE]]

-f：强制访问设备，即使设备已被内核驱动程序占用。

-y：取消交互模式，直接执行操作而无需用户确认。

-a：允许使用所有地址范围（0x00-0x7f），默认情况下只支持 0x03-0x77。

I2CBUS：指定 I2C 总线的编号，例如 0、1 等。

CHIP-ADDRESS：指定 I2C 设备的地址。

DATA-ADDRESS：指定设备的寄存器地址，可选。

MODE：指定读取的数据类型，可选：

b：字节模式（默认）。

w：16 位字模式。

s：SMBus 块模式。

i：I2C 块模式。

-V：显示 i2cget 的版本信息并退出

eg:

读取单个字节

i2cget -f -y 0 0x27 0x28

读取 16 位数据

i2cget -y 1 0x68 0x00 w

i2cset

i2cset [-f] [-y] [-m mask] [-r] [-a] I2CBUS CHIP-ADDRESS DATA-ADDRESS [VALUE] [MODE]

-f：强制访问设备，即使设备已被内核驱动程序占用。

-y：关闭交互模式，直接执行操作而无需用户确认。

-m mask：掩码参数，指定哪些位将被写入。掩码中为 1 的位将从值中获取，为 0 的位将保留。

-r：写入后立即读取寄存器值，并与写入值进行比较。

-a：允许使用非常规地址（如 0x00-0x02 和 0x78-0x7f），一般不建议使用。

I2CBUS：指定 I2C 总线编号，可通过 i2cdetect -l 查看。

CHIP-ADDRESS：指定 I2C 设备的地址。

DATA-ADDRESS：指定寄存器地址。

VALUE：要写入的数据值。

MODE：指定写入模式：

b：字节模式（默认）。

w：16 位字模式。

i：I2C 块模式

eg:

单字节写入

i2cset -y 1 0x2d 0x11 0x42

清除指定位

i2cset -y -m 0x07 1 0x2d 0x11 0x00

写入后读取验证

i2cset -y -r 1 0x48 0x02 0x5000 w
