一、NAT工作原理与配置应用

NAT（Network Address Translation），网络地址转换

1、作用

将内部私有IP地址 转换成 全球唯一的公网IP地址，使内部网络可以连接互联网

私有IP地址分类：
A类：   10.0.0.0 ~ 10.255.255.255
B类：   172.16.0.0 ~ 172.31.255255
C类：   192.168.0.0 ~ 192.168.255.255

使用NAT的好处：节省共有合法IP地址、处理地址重叠、提高安全

2、NAT常见的两种方法

静态转换 1对1 双向通信

easy ip 多对1 单向通信

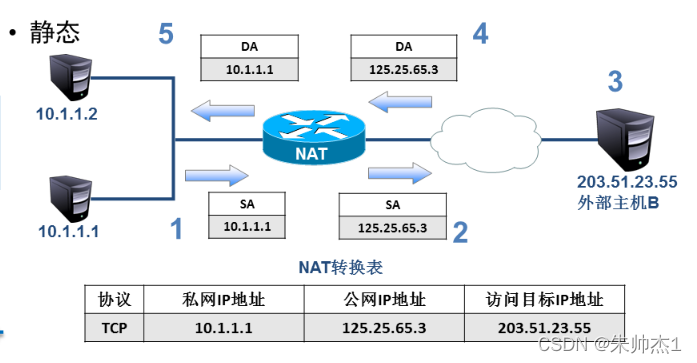

（1）、静态NAT转换

静态转换是指：将内部的私有地址转换为公有地址时，IP地址的对应关系是确定的（1对1）
静态转换是一对一的转换
静态转换是双向的通信

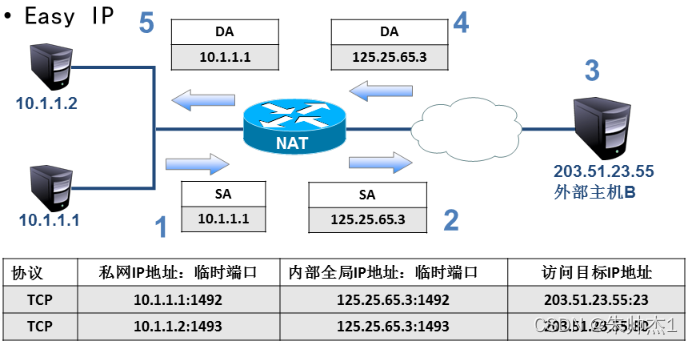

（2）、Easy IP 方式

Easy IP 允许多个内部地址使用一个公网IP
是单向通信

（3）、案例

1、静态转换

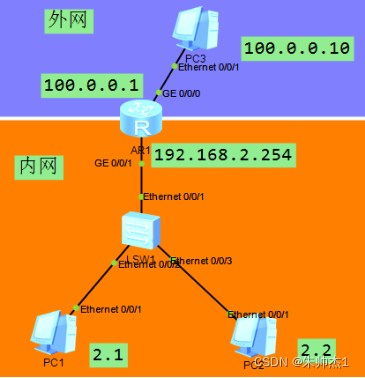

首先按图配置ip ----> 然后在路由器配置静态nat
使用nat前要进入外网接口
[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.2 inside 192.168.2.1 //使用静态nat技术，将内部的2.1与外部的公网地址100.0.0.2进行相互转换，然后测试使用192.168.2.1 ping 100.0.0.10可以互通说明地址转换成功

如果配置错误可以用undo删除，比如：undo nat static global 100.0.0.2 inside 192.168.2.4

[Huawei-GigabitEthernet0/0/0]nat static global 100.0.0.3 inside 192.168.2.2

2、easy ip
在路由器配置easy ip，让所有的内部主机仅仅利用唯一的一个公网地址100.0.0.1访问外网

[Huawei]acl 2000 //通过acl定义允许访问外网的设备

[Huawei-acl-basic-2000]rule permit source any //这里放行所有设备，如果将any换成192.168.2.0 0.0.0.255则是仅仅允许2.0网段的设备访问外网

[Huawei-acl-basic-2000]in g0/0/0 //进入0接口(外网接口)

[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.3 inside 192.168.2.2 //删除已有的静态nat
[Huawei-GigabitEthernet0/0/0]undo nat static global 100.0.0.2 inside 192.168.2.1

[Huawei-GigabitEthernet0/0/0]nat outbound 2000 //应用nat (easy ip方式)

二、VRRP 虚拟路由冗余协议

引入：

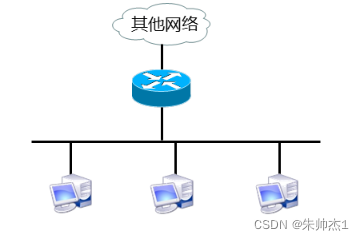

单网关场景分析：
当网关路由器出故障时，本网段内以这个设备为网关的主机都不能与其他网络进行通信

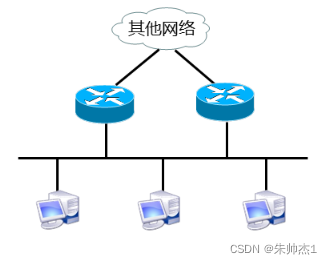

多网关存在的问题：
通过部署多网关的方式实现网关备份
存在一定的问题：网关间IP地址冲突、主机会频繁切换网络出口

这可怎么办才好呢？
有一个备份不就好了，一个歇菜了，备份顶上来

2、什么是VRRP

VRRP是虚拟路由冗余协议

vrrp能够在不改变组网的情况下，将多台路由器虚拟成一个虚拟路由器，通过配置虚拟路由器的IP地址为默认网关，实现网关的备份
通俗理解：一个主路由器正常工作提供服务，还有一个备份路由器等着他死了继承他的服务

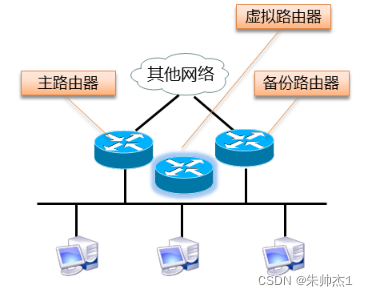

3、VRRP组成员

VRRP组成员角色：
主路由器（Master）
备份路由器（Backup）
虚拟路由器（Virtual）

如果打算将某个设备定义为主：
in vlan 1
vrrp vrid 1 priority 105 //修改vrrp优先级，默认值是100，越高越优先成为主

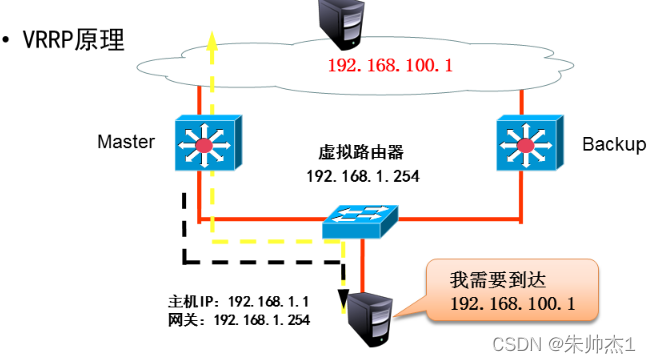

4、VRRP原理和方法

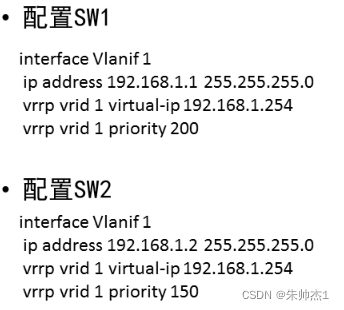

方法：

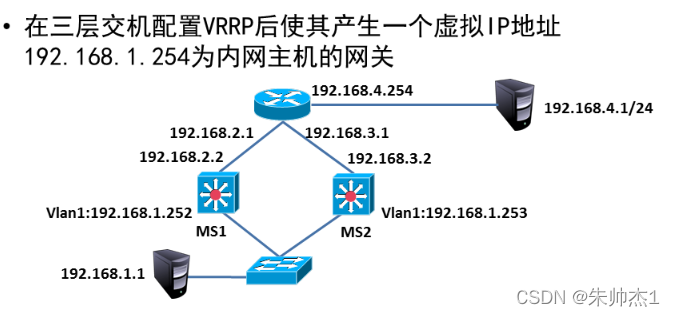

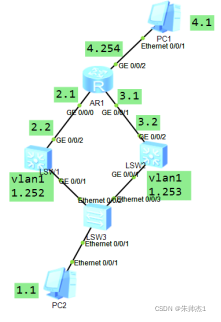

5、案例

（1）、三层交换机配置，第一台

[Huawei]sysname sw1 //修改主机名为sw1
[sw1]undo info-center enable //关闭日志

[sw1]in vlan 1  //进入vlan1
[sw1-Vlanif1]ip add 192.168.1.252 24  //配置ip
[sw1]vlan 2    //创建vlan2
[sw1-vlan2]in vlan 2   //进入vlan虚拟接口
[sw1-Vlanif2]ip add 192.168.2.2 24  //配ip
[sw1-Vlanif2]in g0/0/2  //进入要配ip的接口
[sw1-GigabitEthernet0/0/2]port link-type access
[sw1-GigabitEthernet0/0/2]port default vlan 2

（2）、另外一台s5700

<Huawei>sys
[Huawei]sysname sw2
[sw2]undo info-center enable

[sw2]in vlan 1
[sw2-Vlanif1]ip add 192.168.1.253 24
[sw2]vlan 3    //创建vlan3
[sw2-vlan3]in vlan 3   //进入vlan虚拟接口
[sw2-Vlanif3]ip add 192.168.3.2 24  //配ip
[sw2-Vlanif3]in g0/0/2  //进入要配ip的接口
[sw2-GigabitEthernet0/0/2]port link-type access
[sw2-GigabitEthernet0/0/2]port default vlan 3

（3）路由器配置ip

<Huawei>system-view
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.2.1 24
[Huawei-GigabitEthernet0/0/0]in g0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 24
[Huawei-GigabitEthernet0/0/1]in g0/0/2
[Huawei-GigabitEthernet0/0/2]ip address 192.168.4.254 24

（4）、然后分别在路由器与三层交换机上配置ospf

[Huawei]ospf //在路由器配置ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255

[sw1]ospf //在sw1配置ospf
[sw1-ospf-1]area 0
[sw1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[sw1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[sw2]ospf //在sw2配置ospf
[sw2-ospf-1]area 0
[sw2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[sw2-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255

（5）、在两台三层交换机配置vrrp

[sw1]in vlan 1 //vrrp需要在接口中配置，进入vlan接口
[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254 //开启vrrp功能，组号是1，虚拟设备的ip是1.254

[sw2]in vlan 1 //另外这台设备配置一样的内容
[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254

[sw2-Vlanif1]display this //查看当前视图配置

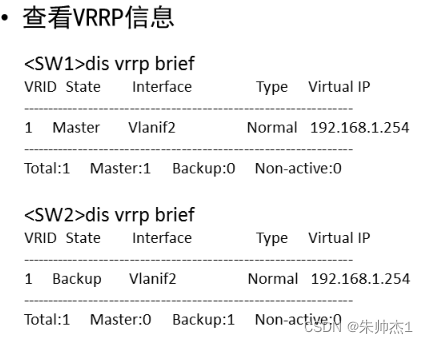

<sw1>display vrrp brief //分别在两台三层交换机查看vrrp状态，看到一台是Master一台是backup即可

（6）如上一系列操作没有指定谁为主，谁是备份

如果打算将某个设备定义为主：
in vlan 1
vrrp vrid 1 priority 105 //修改vrrp优先级，默认值是100，越高越优先成为主

三、VRRP负载均衡

负载均衡：

实现vrrp负载均衡要做到：

sw1 vlan1 主 vlan2 备
sw2 vlan1 备 vlan2 主

示例：

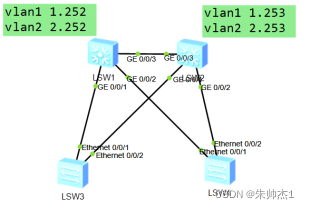

首先按图组建拓扑，所有交换机创建vlan2

然后将所有接口都配置成tunk中继链路：这里是以第1台为例

[sw1]vlan 2
[sw1]port-group 1    //创建接口组，组号是1
[sw1-port-group 1]group-member gigabitethernet 0/0/1 to gigabitethernet 0/0/3 //添加组成员，从g0/0/1到g0/0/3一共3个接口
[sw1-port-group 1]port link-type trunk   //将这些接口配置为中继链路
[sw1-port-group 1]port trunk allow-pass vlan all    //放行所有vlan 的数据所有交换机均按照以上方法将所有接口配置为trunk，注意sw3与sw4是E口

[sw1]in vlan 1     //第一台三层交换机
[sw1-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254   //在sw1配置vrrp
[sw1-Vlanif1]ip address  192.168.1.252 24  //配置ip
[sw1-Vlanif1]vrrp vrid 1 priority 105   //设置优先级称为vlan1的主
[sw1]in vlan 2
[sw1-Vlanif2]ip address 192.168.2.252 24
[sw1-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254   //开启vrrp功能

[sw2]in vlan 1    //第二台三层交换机
[sw2-Vlanif1]ip address 192.168.1.253 24   //配置ip
[sw2-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254  //开启vlan1的vrrp
[sw2-Vlanif1]in vlan 2
[sw2-Vlanif2]ip address 192.168.2.253 24
[sw2-Vlanif2]vrrp vrid 2 virtual-ip 192.168.2.254
[sw2-Vlanif2]vrrp vrid 2 priority 105    //为vlan2的vrrp设置优先级配置完毕后使用display vrrp brief 检查，每个5700的vrrp是一主一备即可
