一、 LVS-DR模式

1、LVS-DR数据包流量分析

• 客户端发送请求到Director Server（负载均衡器），请求的数据报文（源IP是CIP，目标IP是VIP）到达内核空间
• Director Server 和 Real Server 在同一个网络中，数据通过二层数据链路层来传输
• 内核空间判断数据包的目标IP是本机VIP，此时IPVS比对数据包请求的服务是否是集群服务，若是就重新封装数据包。修改源MAC地址为Director Server的MAC地址，修改目标MAC地址为Real Server的MAC 地址，源IP地址与目标IP地址没有改变，最后将数据包发送给Real Server
• 到达Real Server的请求报文的MAC地址是自身的MAC地址，就接收此报文；数据包重新封装报文（源IP地址为VIP，目标CIP），将响应报文通过lo接口传送给物理网卡然后向外发出
• Real Server直接响应报文传送到客户端

2、DR模式的特点

• Director Server 和 Real Server必须在同一个物理网络中
• Real Server 可以使用私有地址，也可以使用公网地址；如果使用公网地址，可以通过互联网对RIP进行直接访问
• Director Server 作为集群的访问入口，但不作为网关作用
• 所有请求报文有Director Server，但回复响应报文不能经过Director Server
• Real Server的网关不允许指向Director Server IP，即Real Server发送的数据包不允许经过Director Server
• Real Server上的lo接口配置VIP的IP 地址

二、实践操作

1、在LVS上配置

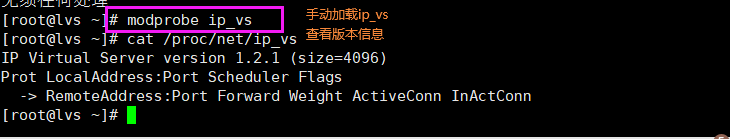

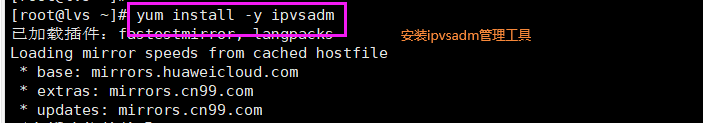

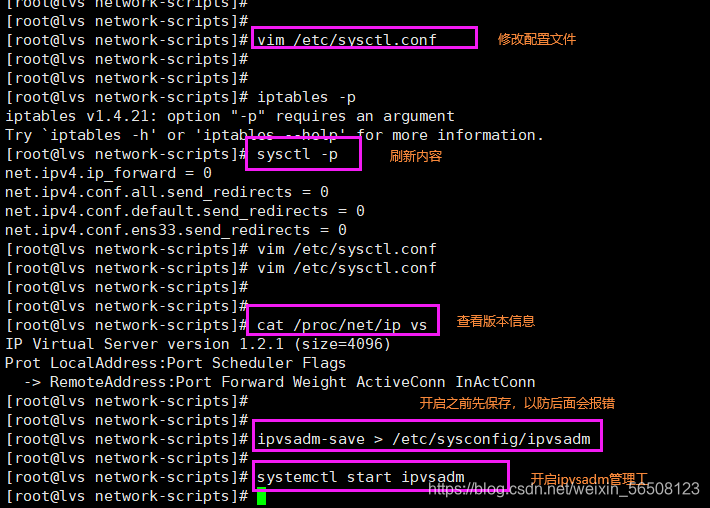

1.1首要任务下安装ipvsadm管理工具

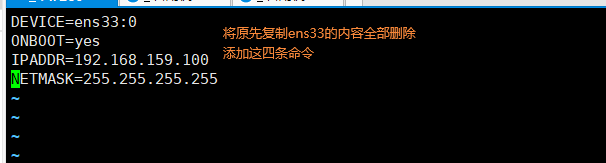

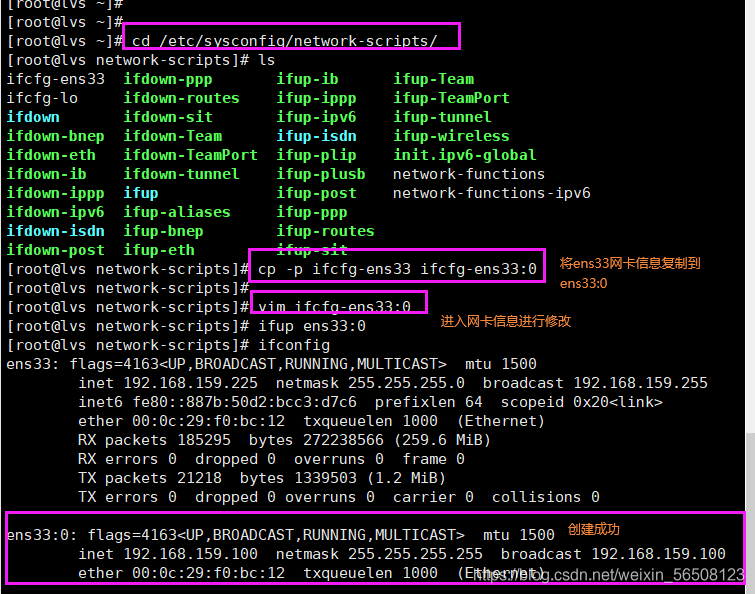

1.2 修改网卡的配置信息

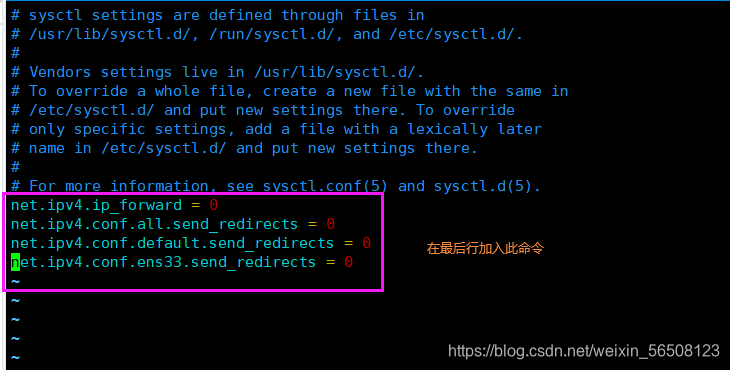

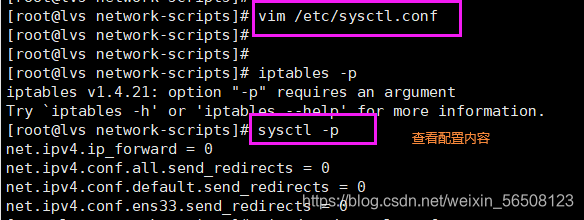

1.3 进入/etc/sysctl.conf配置文件中，修改配置文件

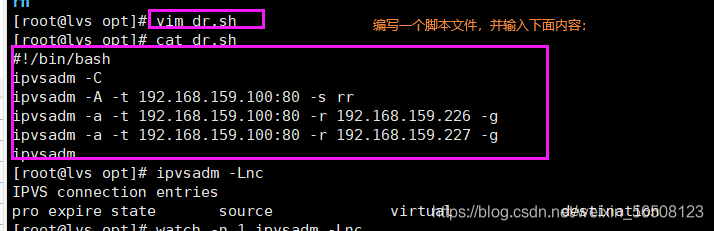

1.4 编写一个脚本文件

2、在server1、server2配置

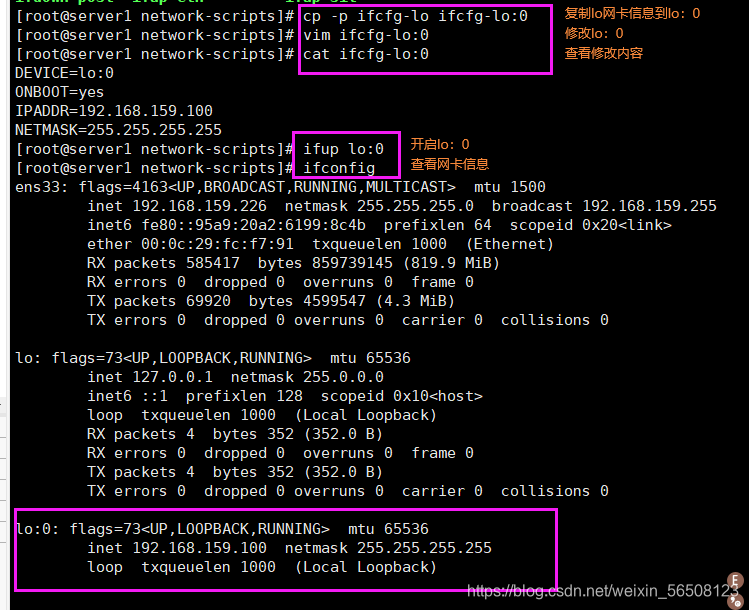

2.1 配置相关网卡信息

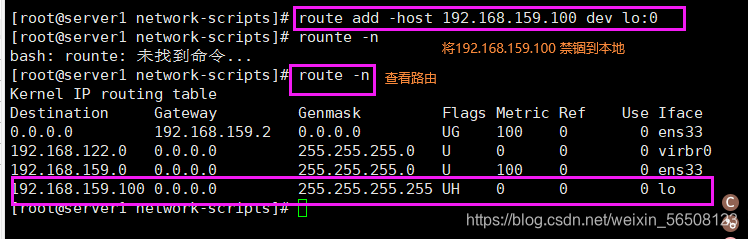

2.2 将192.168.159.100禁锢到本地

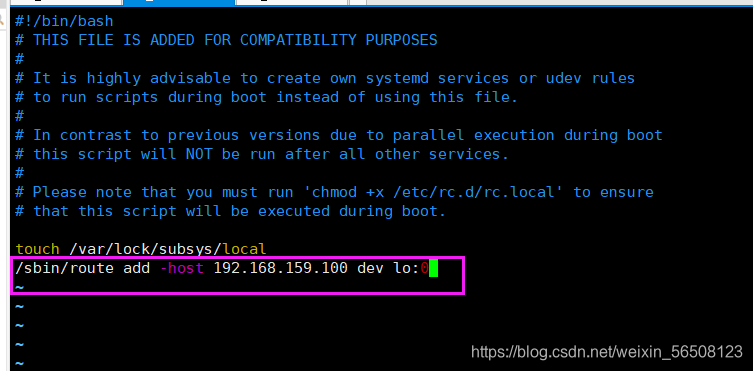

2.3 配置启动管理执行路由禁锢

2.4 调整内核的ARP响应参数以阻止更新VIP的MAC地址，避免冲突

[root@server1 network-scripts]# vim /etc/sysctl.conf
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
~

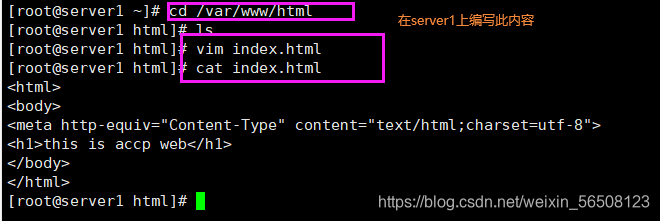

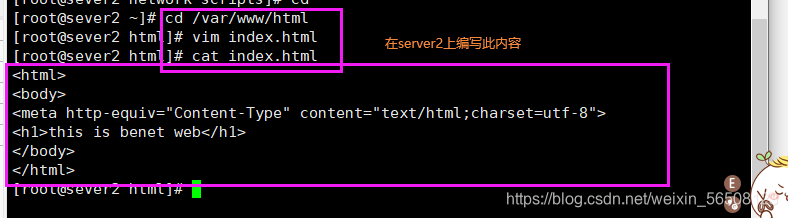

2.5 分别在server1、server2上编写网页内容

3、在Windows虚拟机上测试效果

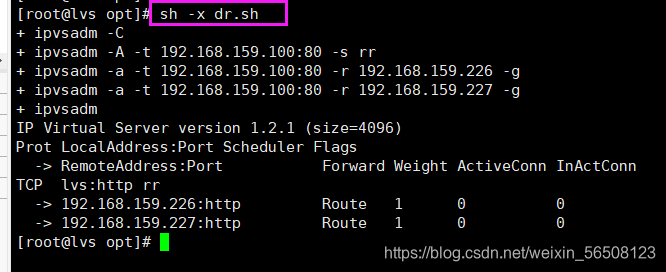

3.1 首先在lvs服务器上执行脚本

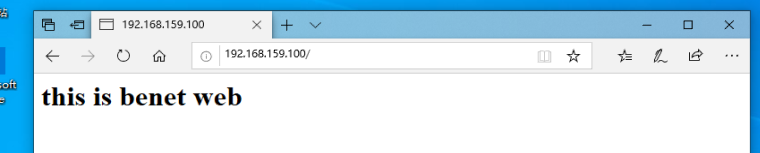

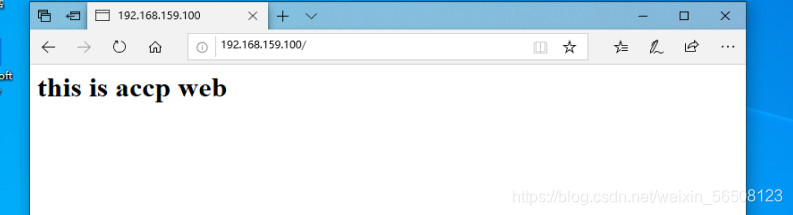

3.2 在Windows上测试效果
