一、LCD屏幕的介绍

        TFTLCD的全称是Thin Film Transistor Liquid Crystal Display，即薄膜晶体管液晶显示器。它是一种使用薄膜晶体管作为开关器件来控制液晶像素的显示技术。TFTLCD屏幕的工作原理基于液晶分子的电光效应，通过薄膜晶体管控制液晶分子的扭曲与排列，从而实现像素的开关与亮度的调节。每个像素都由红色(R)、绿色(G)和蓝色(B)子像素组成，每个子像素都有自己的TFT。这些TFT就像开关一样，控制向每个子像素发送多少电压，当背光和滤色器一起工作时，TFT屏幕可以显示各种颜色和亮度级别。

二、LCD屏幕的特点及原理

1、LCD的特点

位置原则： 行和列来确定具体起始位置

刷屏原则： 逐行刷屏

数据原则： 一个像素点由十六位二进制控制，十六位数据就是一个像素点的颜色数据

                   取模软件的数据表示是否要打点，用来判断的；一位表示一个点；

                   如果要打点传入颜色数据

显示规则：

通过确定起始横坐标和纵坐标，结束横坐标和纵坐标来确定一个区域！

区域里有多少个像素点，就传多少次颜色！

2、LCD的显示原理

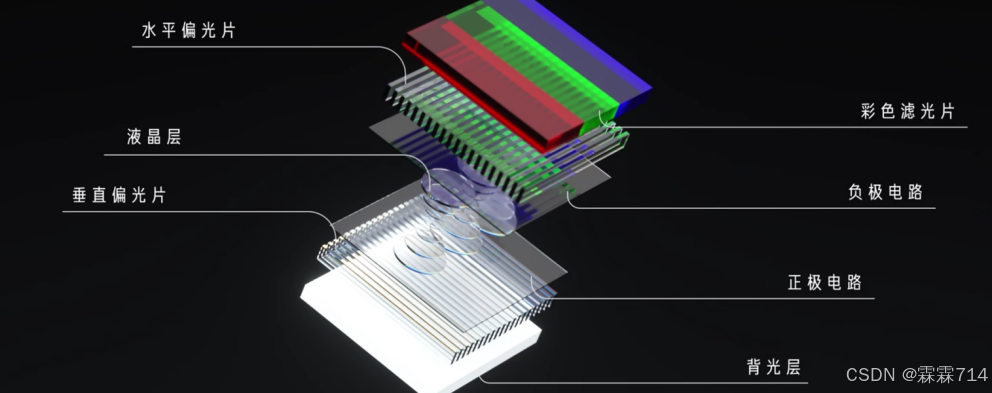

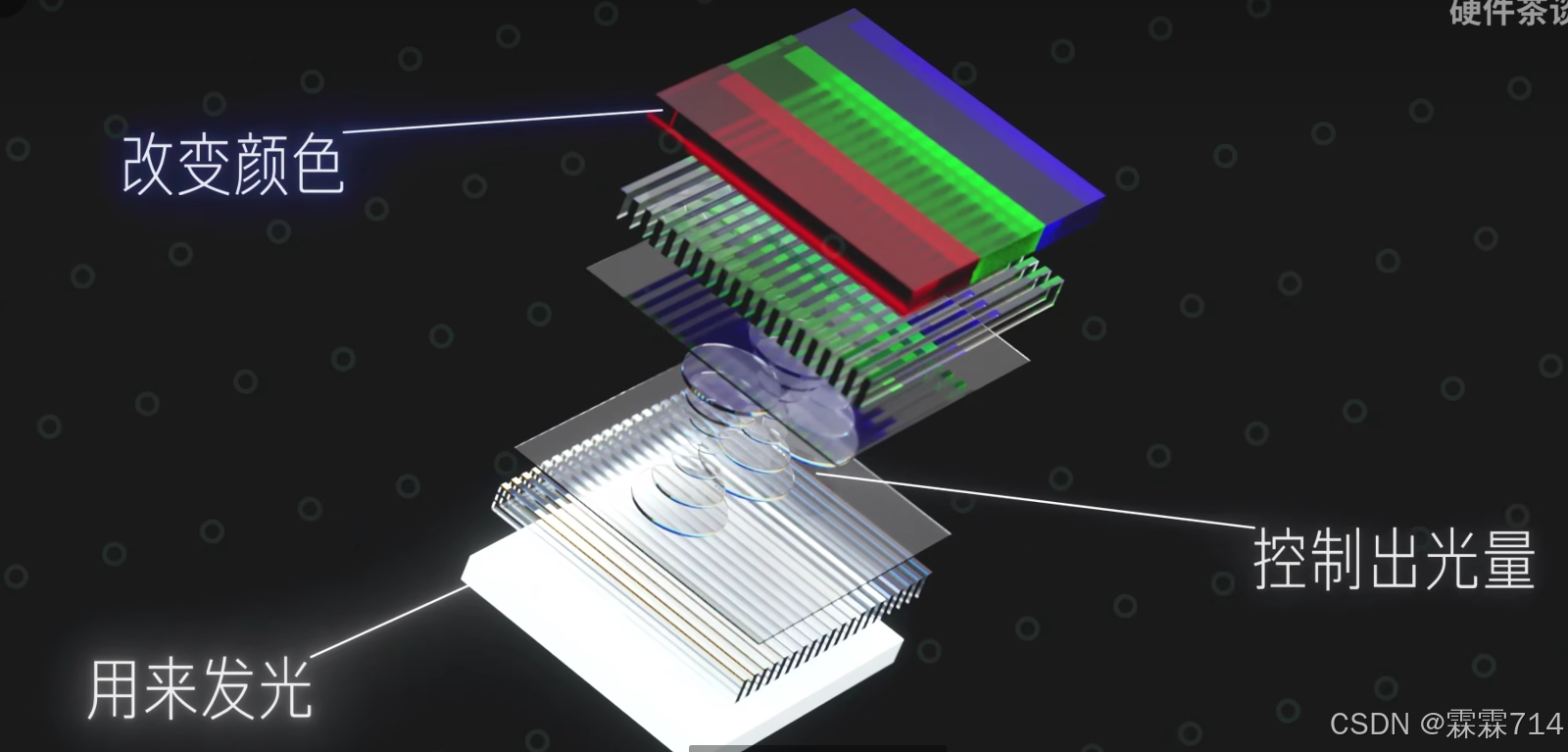

打开背光灯后，通过偏光片的折射，点亮每一个像素点，使之屏幕显示设定好的颜色

屏幕点亮的条件：

  1. 颜色设定
  2. 打开背光灯

3、LCD的显示过程

LCD显示系统

        LCD显示系统的构成分成三部分：MCU、LCD显示驱动芯片、LCD屏。

        CPU将要显示的数据通过地址总线和数据总线发送给LCD显示驱动器，LCD显示驱动器经过一系列处理得到三基色数据，LCD显示驱动器将三基色数据送给TFT-LCD液晶屏显示。

LCD屏幕的相关参数

分辨率：屏幕上能显示的像素点的个数，对于显示器分辨率是指显示器所能显示点数的多少，包括水平分辨率和垂直分辨率。对于TFT-LCD显示器来说，像素的数目和分辨率在数值上是相等的，都等于屏幕上横向和纵向点个数的乘积。

帧：显示屏显示一副完整的画面即为一帧。

像素：是由图像和元素两个字母组成。是构成数字图像的最小单位。若把数字图像放大数倍，就会发现数字图像其实是由许多色彩相近的小方格所组成，这些小方格点就是“像素”。

颜色位深：表示RGB颜色的二进制位数。

例：

      24色位深 RGB

        R   G   B

        8   8   8    255

      16位色位深

        R   G   B

        5   6   5   16位   2个字节 要想给一个像素点传入颜色，实际就是给这个像素点传2个字节数据

        发送原则：先高位后低位

三、LCD屏幕的使用过程

1、LCD驱动芯片

 ST7789VM驱动芯片介绍

        本款LCD的驱动芯片是ST7789VM

     显存：显示数据RAM的240x320x18 = 1,382,400 bits，而这款LCD显示所需的内存是240*240*16

        显存，即显示内存，是驱动芯片中用于存储图像数据的存储区域。它负责将接收到的图像数据（如RGB信号）暂存起来，并根据显示控制逻辑将这些数据发送到TFT-LCD显示屏上进行显示。显存的大小和性能直接影响屏幕的分辨率、颜色深度和刷新率等关键参数。

 通信接口

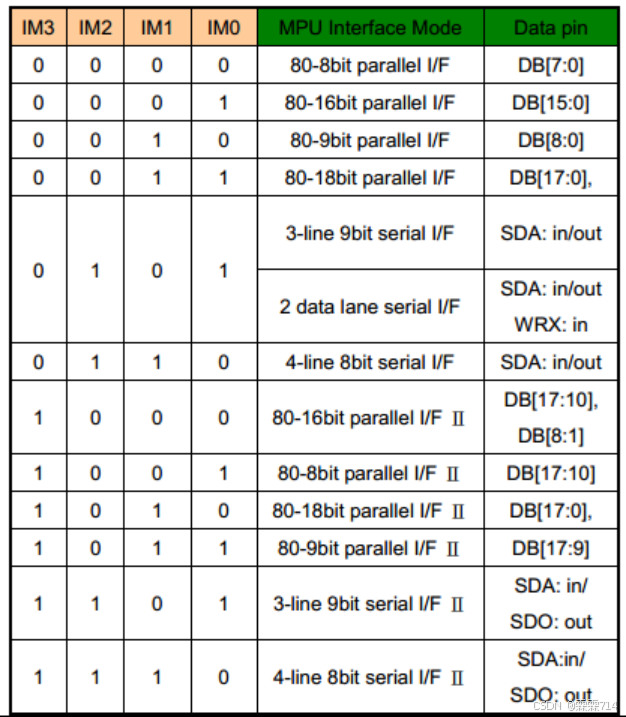

根据原理图可知，选用的SPI通信  4线 --- 由于不需要返回给内核，所以MISO不需要接

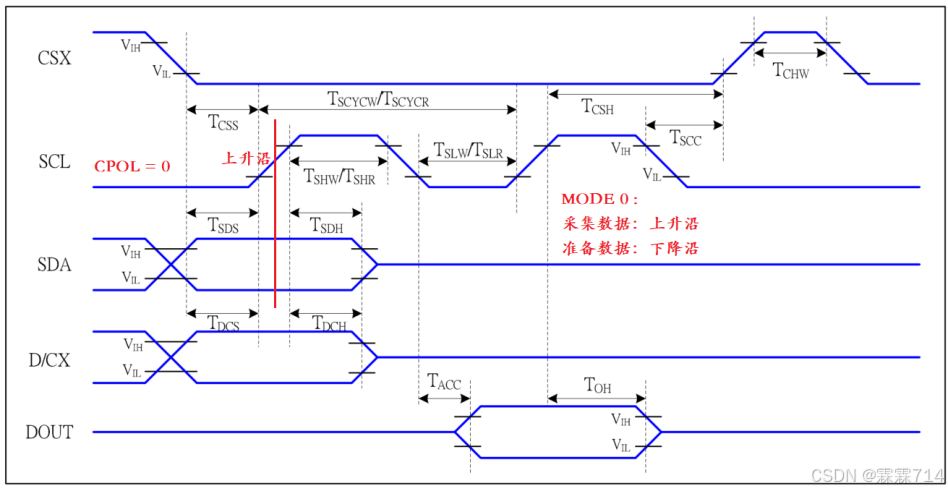

引脚描述

SCK：时钟引脚，用于SPI通信的时钟信号。

MOSI：主输出从输入引脚，用于SPI通信的数据输入。

CS：片选线，用于内核与屏幕的通信，片选线拉低起到断开通信的作用

RST：复位引脚，用于芯片复位操作。不接在最小系统的复位电路上的话，就需要单独接在某个IO口上，以便驱动芯片的启动，所以需要写复位程序  100ms低电平

DCX：数据/命令选择引脚，用于区分传输的是数据还是命令。在4-wire模式下，DCX信号线的低电平表示传输的是命令，而高电平则表示传输的是数据

原理图

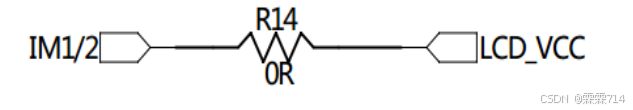

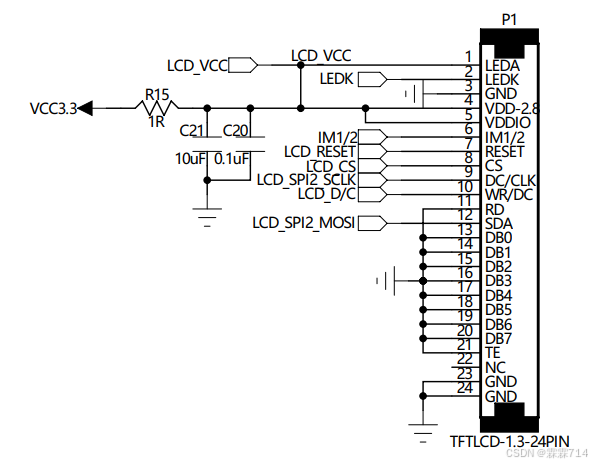

结合芯片引脚与原理图可得，各引脚连接如下：

LEDK---------------------------------PB1         背光灯引脚        //通用输出   高电平

RESET-------------------------------PB10        复位引脚          //通用输出

LCD_CS------------------------------PB12        片选引脚          //通用输出

LCD_D/C----------------------------PB14        数据命令选择线    //通用输出

LCD_CLK----------------------------PB13        时钟线            //通用输出    ----模拟SPI

LCD_SDA----------------------------PB15        数据线            //通用输出  - ------模拟SPI

程序设计

程序中所用到的宏定义：

#define LCD_W  240
#define LCD_H  240

/* 背景色 */
#define Backgroundcolor 1
#define NoBackgroundcolor 0


/* 颜色定义开始 */
#define WHITE         	 0xFFFF
#define BLACK         	 0x0000
#define BLUE           	 0x001F
#define BRED             0XF81F
#define GRED 			 0XFFE0
#define GBLUE			 0X07FF
#define RED           	 0xF800
#define MAGENTA       	 0xF81F
#define GREEN         	 0x07E0
#define CYAN          	 0x7FFF
#define YELLOW        	 0xFFE0
#define BROWN 			 0XBC40 //棕色
#define BRRED 			 0XFC07 //棕红色
#define GRAY  			 0X8430 //灰色
#define DARKBLUE      	 0X01CF	//深蓝色
#define LIGHTBLUE      	 0X7D7C	//浅蓝色
#define GRAYBLUE       	 0X5458 //灰蓝色
#define LIGHTGREEN     	 0X841F //浅绿色
#define LGRAY 			 0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE        0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE           0X2B12 //浅棕蓝色(选择条目的反色)
/* 颜色定义结束 */

#define LCD_SPI_SCL_H 	    GPIO_SetBits(GPIOB, GPIO_Pin_13)
#define LCD_SPI_SCL_L   	GPIO_ResetBits(GPIOB, GPIO_Pin_13)
#define LCD_MOSI_H 			GPIO_SetBits(GPIOB, GPIO_Pin_15)
#define LCD_MOSI_L 			GPIO_ResetBits(GPIOB, GPIO_Pin_15)

#define LCD_RES_H 	  GPIO_SetBits(GPIOB, GPIO_Pin_10)
#define LCD_RES_L 	  GPIO_ResetBits(GPIOB, GPIO_Pin_10)
#define LCD_CS_H	  GPIO_SetBits(GPIOB,GPIO_Pin_12)
#define LCD_CS_L	  GPIO_ResetBits(GPIOB,GPIO_Pin_12)
#define LCD_DATA	  GPIO_SetBits(GPIOB,GPIO_Pin_14)
#define LCD_CMD       GPIO_ResetBits(GPIOB,GPIO_Pin_14)
#define LCD_LED_ON	  GPIO_SetBits(GPIOB,GPIO_Pin_1)
#define LCD_LED_OFF	  GPIO_ResetBits(GPIOB,GPIO_Pin_1)
①SPI通信相关函数

SPI所用IO口的初始化函数

/**************************************************
*函数名    ：LCD_spi_IO_init
*函数功能  ：模拟SPI的管脚初始函数
*函数参数  ：无
*函数返回值：无
*函数描述  ：0，0模式---IO口模拟配置
			LCD_CLK----------------------------PB13--推挽输出
			LCD_SDA----------------------------PB15--推挽输出
****************************************************/
void LCD_spi_IO_init(void)
{
	/*IO口控制器配置*/
	//使能端口时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);
	//PB13、PB15
	GPIO_InitTypeDef GPIO_InitStruct = {0};
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;//输出模式
	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;//推挽输出
	GPIO_InitStruct.GPIO_Pin = (GPIO_Pin_13) | (GPIO_Pin_15) ;
	GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;//无上下拉
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;//速度50MHz

	GPIO_Init(GPIOB, &GPIO_InitStruct);


	//空闲
	LCD_SPI_SCL_L;
}

SPI发送一字节函数

/**************************************************
*函数名    ：LCD_spi_byte
*函数功能  ：SPI传输一个字节函数
*函数参数  ：u8 data
*函数返回值：无
*函数描述  ：传一位收一位
****************************************************/
void LCD_spi_byte(u8 data)
{
	u8 i;

	for(i=0;i<8;i++)
	{
		LCD_SPI_SCL_L;//拉低时钟线，以便主机写入数据

		if(data & 0x80) LCD_MOSI_H;
		else LCD_MOSI_L;

		LCD_SPI_SCL_H;//主机帮从机拉高时钟线，以便从机读取数据
		data = data << 1;//下一位数据
	}

}
②LCD屏幕相关函数

LCD屏幕所用IO口的初始化函数

{

        /*IO控制器配置*/

        /*初始状态*/

        //片选拉高

        //背光灯关闭

}

具体程序：

/**************************************************
*函数名    ：LCD_IO_init
*函数功能  ：LCD的管脚初始函数
*函数参数  ：无
*函数返回值：无
*函数描述  ： LEDK-----PB1         背光灯引脚        //通用输出
			 RESET----PB10        复位引脚          //通用输出
			 LCD_CS---PB12        片选引脚          //通用输出
			 LCD_D/C--PB14        数据命令选择线    //通用输出
****************************************************/
void LCD_IO_init(void)
{
	//GPIO初始化
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

	//推挽输出
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin =  GPIO_Pin_1 | GPIO_Pin_10 | GPIO_Pin_12 | GPIO_Pin_14;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//初始状态
	LCD_LED_OFF;               //背光关
	LCD_CS_H;                  //片选拉高
}

对LCD复位函数

{

        //拉低复位线

        //延时100ms

        //拉高复位线

}

具体程序：

/**************************************************
*函数名    ：st7789vm_rest
*函数功能  ：对LCD复位函数
*函数参数  ：无
*函数返回值：无
*函数描述  ：
****************************************************/
void st7789vm_rest(void)
{
	LCD_RES_L;//拉低复位线
	tim5_delay_ms(100);
	LCD_RES_H;//拉高复位线
}

发送命令函数(u8)

{

        //片选线拉低

        //DC线拉低

        //调用SPI发送一字节函数

        //片选线拉高

}

具体程序：


/**************************************************
*函数名    ：st7789vm_write_command
*函数功能  ：对LCD写命令函数
*函数参数  ：u8 cmd
*函数返回值：无
*函数描述  ：DCX信号线的低电平表示传输的是命令，而高电平则表示传输的是数据
****************************************************/
void st7789vm_write_command(u8 cmd)
{
	LCD_CS_L;//拉低片选线
	LCD_CMD;//拉低DC线-指令
	LCD_spi_byte(cmd);//发送指令
	LCD_CS_H;//拉高片选线
}

发送命令数据函数(u8)

{

        //片选线拉低

        //DC线拉高

        //调用SPI发送一字节函数

        //片选线拉高

}

具体程序：


/**************************************************
*函数名    ：st7789vm_write_command_parameter
*函数功能  ：对LCD写命令参数值函数
*函数参数  ：u8 cmd
*函数返回值：无
*函数描述  ：DCX信号线的低电平表示传输的是命令，而高电平则表示传输的是数据
****************************************************/
void st7789vm_write_command_parameter(u8 cmd)
{
	LCD_CS_L;//拉低片选线
	LCD_DATA;//拉高DC线-数据
	LCD_spi_byte(cmd);//发送指令
	LCD_CS_H;//拉高片选线

}

发送数据函数(u16)

{

        //片选线拉低

        //DC线拉高

        //发送高八位--调用SPI发送一字节函数

        //发送低八位--调用SPI发送一字节函数

        //片选线拉高

}

具体程序：

/**************************************************
*函数名    ：st7789vm_write_data
*函数功能  ：对LCD写数据函数
*函数参数  ：u16 data
*函数返回值：无
*函数描述  ：DCX信号线的低电平表示传输的是命令，而高电平则表示传输的是数据
			坐标值/颜色值
****************************************************/
void st7789vm_write_data(u16 data)
{
	LCD_CS_L;//拉低片选线
	LCD_DATA;//拉高DC线-数据
	LCD_spi_byte(data>>8);//发送高八位
	LCD_spi_byte(data);//发送低八位
	LCD_CS_H;//拉高片选线
}

发送原则：先发高位再发低位

接收原则：先接高位再接低位

清屏函数

{

        /*确定区域*/

        //确定X轴

        //发送命令

        //起始横坐标

        //结束横坐标

        //确定X轴

        //发送命令

        //起始纵坐标

        //结束纵坐标

        /*确定颜色*/

        //发送命令

        //循环发送颜色数据

}

具体程序：

/**************************************************
*函数名    ：LCD_clear
*函数功能  ：清屏
*函数参数  ：u16 color
*函数返回值：无
*函数描述  ：像素的数目等于屏幕上横向和纵向点个数的乘积。
****************************************************/
void LCD_clear(u16 color)
{

	/*确定区域*/
	//确定起始和结束的横坐标
	st7789vm_write_command(0x2A);//发送命令

	st7789vm_write_data(0);//起始横坐标
	st7789vm_write_data(LCD_W-1);//结束横坐标

	//确定起始和结束的纵坐标
	st7789vm_write_command(0x2B);//发送命令

	st7789vm_write_data(0);//起始纵坐标
	st7789vm_write_data(LCD_H-1);//起始纵坐标


	/*确定颜色*/
	st7789vm_write_command(0x2C);//发送命令
	for(u32 i=0;i<LCD_W*LCD_H;i++)//逐个刷
	{
		st7789vm_write_data(color);
	}
    /*或者
    //逐行刷
	for(u16 i=0;i<LCD_W;i++)
	{
		//每行的像素点
		for(u16 j=0;j<LCD_H;j++)
		{
			st7789vm_write_data(color);
		}

	}*/
}

LCD屏幕初始化

{

        //SPI所用IO初始化函数

        //LCD所用IO初始化函数

        //复位程序

        /*移植屏幕IC驱动代码*/

        //开背光灯

        //清屏

}

什么是IC驱动？

IC驱动，即集成电路（Integrated Circuit，简称IC）驱动，是指用于控制和驱动集成电路工作的技术或组件。在电子领域中，驱动IC扮演着至关重要的角色，它们能够接收来自处理器或其他控制源的信号，并将这些信号转换为适合驱动外部设备（如显示器、电机、传感器等）的信号

具体程序：

/**************************************************
*函数名    ：LCD_init
*函数功能  ：对LCD初始函数
*函数参数  ：无
*函数返回值：无
*函数描述  ：
****************************************************/
void LCD_init(void)
{
	//SPI所用IO初始化函数
	LCD_spi_IO_init();
	//LCD所用IO初始化函数
	LCD_IO_init();
	//复位程序
	st7789vm_rest();

	//IC驱动代码移植
	/*设置显示方向*/  //0x36是方向控制命令，0x00是参数，表示默认方向（通常是横向）
	st7789vm_write_command(0x36);
	st7789vm_write_command_parameter(0x00);

  /*设置颜色深度*/  //0x3A是颜色格式设置命令，0x05表示16位颜色（RGB565）。
	st7789vm_write_command(0x3A);
	st7789vm_write_command_parameter(0x05);

	/*设置电源管理相关的参数*/
	st7789vm_write_command(0xB2);
	st7789vm_write_command_parameter(0x0C);
	st7789vm_write_command_parameter(0x0C);
	st7789vm_write_command_parameter(0x00);
	st7789vm_write_command_parameter(0x33);
	st7789vm_write_command_parameter(0x33);


	st7789vm_write_command(0xB7);
	st7789vm_write_command_parameter(0x35);

	/*设置VCOM（垂直方向公共电极电压）的幅度*/
	st7789vm_write_command(0xBB);
	st7789vm_write_command_parameter(0x19);

	/*设置显示对比度*/
	st7789vm_write_command(0xC0);
	st7789vm_write_command_parameter(0x2C);

	/*设置显示模式相关的参数*/  //如RGB接口、扫描方向等。
	st7789vm_write_command(0xC2);
	st7789vm_write_command_parameter(0x01);

	st7789vm_write_command(0xC3);
	st7789vm_write_command_parameter(0x12);

	st7789vm_write_command(0xC4);
	st7789vm_write_command_parameter(0x20);

	st7789vm_write_command(0xC6);
	st7789vm_write_command_parameter(0x0F);

	/*设置显示时钟、输出频率*/
	st7789vm_write_command(0xD0);
	st7789vm_write_command_parameter(0xA4);
	st7789vm_write_command_parameter(0xA1);

	/*设置伽马校正，以优化显示效果*/
	st7789vm_write_command(0xE0);
	st7789vm_write_command_parameter(0xD0);
	st7789vm_write_command_parameter(0x04);
	st7789vm_write_command_parameter(0x0D);
	st7789vm_write_command_parameter(0x11);
	st7789vm_write_command_parameter(0x13);
	st7789vm_write_command_parameter(0x2B);
	st7789vm_write_command_parameter(0x3F);
	st7789vm_write_command_parameter(0x54);
	st7789vm_write_command_parameter(0x4C);
	st7789vm_write_command_parameter(0x18);
	st7789vm_write_command_parameter(0x0D);
	st7789vm_write_command_parameter(0x0B);
	st7789vm_write_command_parameter(0x1F);
	st7789vm_write_command_parameter(0x23);

	st7789vm_write_command(0xE1);
	st7789vm_write_command_parameter(0xD0);
	st7789vm_write_command_parameter(0x04);
	st7789vm_write_command_parameter(0x0C);
	st7789vm_write_command_parameter(0x11);
	st7789vm_write_command_parameter(0x13);
	st7789vm_write_command_parameter(0x2C);
	st7789vm_write_command_parameter(0x3F);
	st7789vm_write_command_parameter(0x44);
	st7789vm_write_command_parameter(0x51);
	st7789vm_write_command_parameter(0x2F);
	st7789vm_write_command_parameter(0x1F);
	st7789vm_write_command_parameter(0x1F);
	st7789vm_write_command_parameter(0x20);
	st7789vm_write_command_parameter(0x23);

	/*显示启动*/
	st7789vm_write_command(0x21); //退出睡眠模式
	st7789vm_write_command(0x11); //进入数据模式（准备接收显示数据）
	st7789vm_write_command(0x29); // 开启显示


	//开背光灯
	LCD_LED_ON;

	//清屏
	LCD_clear(YELLOW);

}

打点函数

/**************************************************
*函数名    ：LCD_point
*函数功能  ：打点函数
*函数参数  ：u16 x,u16 y,u16 color
*函数返回值：无
*函数描述  ：对于打点操作来说，我们不需要定义一个区域（即起始和结束坐标之间的间隔），
			而只是需要指定一个精确的位置。
****************************************************/
void LCD_point(u16 x,u16 y,u16 color)
{
		/*确定区域*/
	//确定x方向
	st7789vm_write_command(0x2A);     //横坐标命令
	//起始横坐标
	 st7789vm_write_data(x);
	//结束横坐标
	 st7789vm_write_data(x);

	//确定Y方向
	st7789vm_write_command(0x2B);     //纵坐标命令
	//起始纵坐标
	st7789vm_write_data(y);
	//结束纵坐标
	st7789vm_write_data(y);


	/*确定颜色*/
	st7789vm_write_command(0x2C);     //颜色命令
	st7789vm_write_data(color);

}

2、LCD屏幕显示

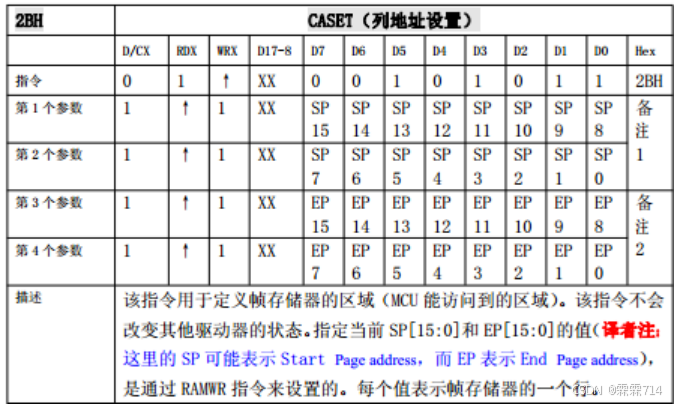

①命令介绍
确定横坐标

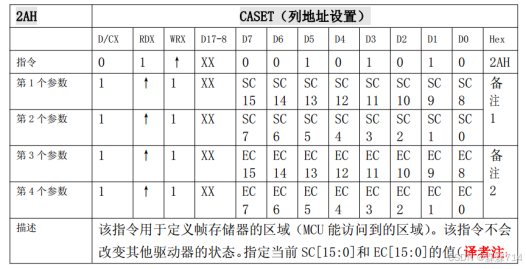

0x2A：设置LCD屏的X轴坐标 （起始横坐标 结束横坐标）

确定横坐标

0x2B：设置LCD屏的Y轴坐标 （起始坐标 结束坐标）

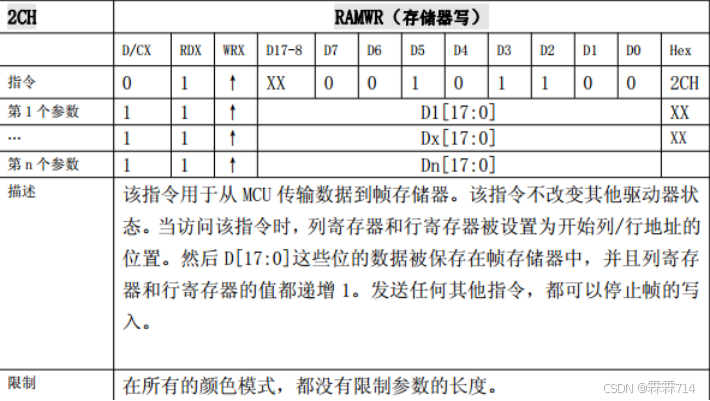

确定颜色

0x2C：设置区域中某一个点的颜色

注意：通常以图像的左上角为原点，横轴（u轴或x轴）表示像素的列数，纵轴（v轴或y轴）表示像素的行数。在这个坐标系中，每个像素点的坐标都是唯一的，并且可以用整数表示

②功能函数

基于LCD屏幕的相关底层函数可以实现以下功能

显示空心圆和实心圆

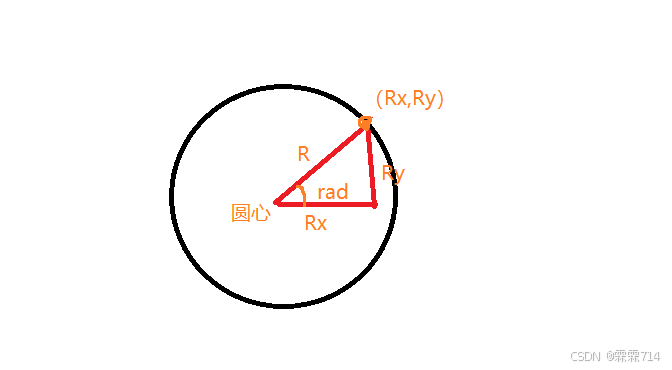

方法1：利用勾股定理

Rx=R*cos(Rad)

Ry=R*sin(Rad)

Rad=Angle*3.14/180

核心：在LCD屏幕上绘制一个圆,确定好圆心跟半径，然后从0°遍历到359°

思路：

1、圆心绘制：定点圆心

2、循环绘制圆的边缘：

函数通过一个从0到359的循环来遍历圆的每一个角度（Angle）。对于每一个角度，它执行以下步骤：

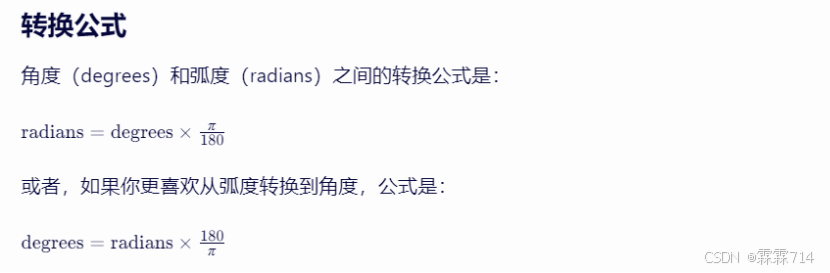

①角度转弧度：由于cos和sin函数在C语言中通常接受弧度作为参数，而不是角度，因此需要将角度转换为弧度。这通过Rad = Angle * 3.14 / 180;实现，其中3.14是π的近似值。

②计算坐标：对于当前的弧度Rad，使用cos(Rad)和sin(Rad)计算出该弧度对应的x轴和y轴上的分量（Rx和Ry），然后乘以半径r得到圆上该点的实际坐标相对于圆心的偏移量。

③绘制点：最后，使用打点函数，将计算出的点绘制在LCD屏幕上。这里，Rx+x和Ry+y是将圆的偏移量转换为屏幕上的绝对坐标。

 具体程序：

/********************************************************
*函数名    ：LCD_DrawCircle
*函数功能  ：LCD屏幕画圆函数
*函数参数  ：
			x：圆心的横坐标。
			y：圆心的纵坐标。
			r：圆的半径。
			colour：用于绘制圆的颜色
*函数返回值：无
*函数描述  ：
						Rx=R*cos(Rad)
						Ry=R*sin(Rad)
						Rad=Angle*3.14/180
***********************************************************/
void LCD_DrawCircle(u16 x,u16 y,u16 r,u16 colour)
{
	float Rx,Ry,Angle,Rad;
	//画圆心
	LCD_point(x,y,RED);
	for(Angle=0;Angle<360;Angle++)
	{
		//角度转弧度
		Rad = Angle * 3.14 / 180;
		//坐标
		Rx=r * cos(Rad);
		Ry=r * sin(Rad);
		//画点
		LCD_point(Rx+x,Ry+y,RED);
	}

}

/********************************************************
*函数名    ：LCD_Ring_shi
*函数功能  ：LCD屏幕画圆函数实心圆
*函数参数  ：x：圆心的横坐标。
			y：圆心的纵坐标。
			r：圆的半径。
			colour：用于绘制圆的颜色
*函数返回值：无
*函数描述  ：

***********************************************************/
void LCD_SolidCircle(u16 x,u16 y,u16 r,u16 colour)
{
	//画圆心
	LCD_point(x,y,RED);
	for(u8 i=0;i<=r;i++)
	{
		LCD_DrawCircle(100,100,i,RED);
	}

}
方法2：利用圆的标准形式

(x - x0)² + (y - y0)² = r²

核心：LCD屏幕上绘制一个圆环,确定好圆心跟半径，然后遍历横坐标和纵坐标

两个圆之间的区域：

 R²<(x - x0)² + (y - y0)²< r² (R小于r)

思路：

1、遍历坐标：

函数通过两个嵌套的for循环遍历所有可能的点(i, j)，这些点的坐标范围是从(x-r, y-r)到(x+r, y+r)。这个范围确保了所有可能位于圆环内的点都被检查。

2、判断点是否在圆环内：

对于每个点(i, j)，函数计算它到圆环中心(x, y)的距离的平方，即(i-x)*(i-x) + (j-y)*(j-y)。

然后，这个距离的平方被用来判断点是否在圆环的范围内。圆环的范围由两个条件定义：

外边界：(i-x)*(i-x) + (j-y)*(j-y) <= r*r，即点到中心的距离不超过外半径r。

内边界：(i-x)*(i-x) + (j-y)*(j-y) >= (r-2)*(r-2)，即点到中心的距离大于r-2

如果一个点同时满足这两个条件，那么它就被认为是圆环的一部分。

3、绘制点：

对于每个在圆环内的点，函数调用LCD_point(i,j,colour)来在LCD屏幕上绘制这个点，并赋予它指定的颜色。

具体程序：

/***************************************************
*函数名    ：LCD_Ring
*函数功能  ：LCD屏幕画圆函数
*函数参数  ：u16 x, u16 y：指定了圆环中心的坐标。
			u16 r：指定了圆环的外半径。
			u16 colour：指定了圆环的颜色。
*函数返回值：无
*函数描述  ：
						（x - x0）^2 + (y - y0)^2  == r*r
*****************************************************/
void LCD_Ring(u16 x,u16 y,u16 r,u16 colour)
{
	u8 i,j;
	//确认长度  遍历横坐标
	for(i=x-r;i<x+r;i++)
	{
		//确定宽度  遍历纵坐标
		for(j=y-r;j<y+r;j++)
		{
			if((i-x)*(i-x)+(j-y)*(j-y)>=(r-2)*(r-2) && (i-x)*(i-x)+(j-y)*(j-y)<=r*r)
			{
				LCD_point(i,j,colour); //将遍历到的点打出来
			}
		}

	}
}


/********************************************************
*函数名    ：LCD_Ring_shi
*函数功能  ：LCD屏幕画圆函数实心圆
*函数参数  ：u16 x,u16 y,u16 r,u16 colour
*函数返回值：无
*函数描述  ：
						（x - x0）^2 + (y - y0)^2  <= r*r
***********************************************************/
void LCD_Ring_shi(u16 x,u16 y,u16 r,u16 colour)
{
	u16 i,j;

	for(i=x-r;i<x+r;i++)         //遍历横坐标
	{
		for(j=y-r;j<y+r;j++)       //遍历纵坐标
		{
			if((i-x)*(i-x) + (j-y)*(j-y) <=r*r)   //判断遍历的点是否符合条件
			{
				//打点函数
				LCD_point(i,j,colour); //将遍历到的点打出来
			}
		}
	}

}

显示可设定大小的字符

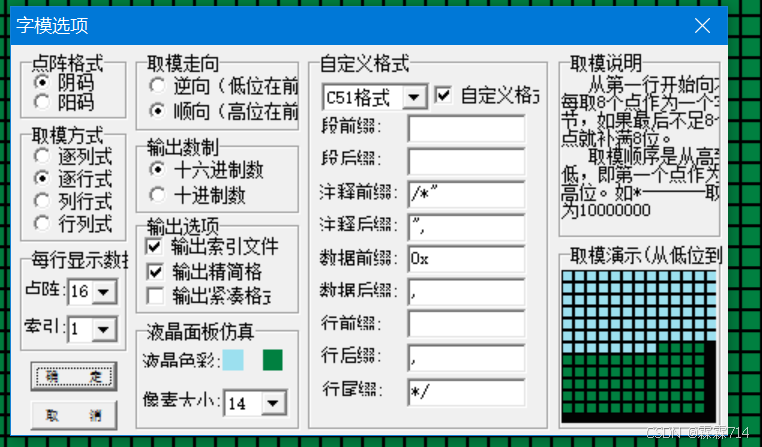

字模软件的使用

下面的字符或者汉字取模数据全是以一维数组的形式存储的

显示一个16*16的字符函数：

按ASC码顺序取模数据存储到一维数组中

用一个变量保存用所要显示的字符减去空格字符的偏移量

一行8位需要一个字节的数据([n*16+i])，用一个变量保存每一行的数据

取模数据仅仅是用来判断是否需要打点，真正起到传输坐标和颜色的是打点函数

是否需要背景色取决于字符是否在同一个坐标

关于16*16的字符模数据：文章顶部

具体程序：

/**************************************************
*函数名    ：LCD_show_ch16
*函数功能  ：LCD显示16*16字符数据函数
*函数参数  ：u16 x,u16 y,u8 ch,u16 colour,u8 mode,u16 b_colour
*函数返回值：无
*函数描述  ： ch --- 所要显示的字符
			 mode ---传入1 有背景色 在同一个位置显示    背景色参数随便传
			 mode ---传入0 无背景色 不在同一个位置显示  背景色参数根据需求设定
****************************************************/
void LCD_show_ch16(u16 x,u16 y,u8 ch,u16 colour,u8 mode,u16 b_colour)
{
	u8 n,i,j;
	u8 temp;
	//用所要显示的字符减去空格字符
	n = ch - ' ';

	//遍历行
	for(i=0;i<16;i++)
	{
		//拿一行的数据
		temp = ASC16[n*16+i];
		//遍历每行的每一个像素点
		for(j=0;j<8;j++)
		{
			//下标偏移&判断打点
			if(temp & (1 << (7 - j)))
			{
				//判断哪个像素点是否打点
				LCD_point(x+j,y+i,colour);
			}
			else
			{
				//在同一个位置显示
				if(mode == 1)
				//不打点的地方为背景色
				LCD_point(x+j,y+i,b_colour);
			}
		}

	}
}

显示一个32*32的字符函数：

按ASC码顺序取模数据存储到一维数组中

用一个变量保存用所要显示的字符减去空格字符的偏移量

一行16位需要两个字节的数据[(n*64+2i]<<8,[n*64+2i+1])，用一个变量保存每一行的数据

取模数据仅仅是用来判断是否需要打点，真正起到传输坐标和颜色的是打点函数

是否需要背景色取决于字符是否在同一个坐标

关于32*32的字符模数据：文章顶部

具体程序 ：


/******************************************************************************
*函数名    ：LCD_show_ch32
*函数功能  ：LCD屏幕显示32*32的字符
*函数参数  ：u16 x,u16 y,u8 ch,u16 color,u8 mode,u16 b_color
*函数返回值：无
*函数描述  ：mode 传入0   无背景色  背景色参数随便传
             mode 传入1   有背景色  背景色参数根据需求设定
********************************************************************************/
void LCD_show_ch32(u16 x,u16 y,u8 ch,u16 colour,u8 mode,u16 b_colour)
{
	u8 n,i,j;
	u16 temp;
	//用所要显示的字符减去空格字符
	n = ch - ' ';

	//遍历行
	for(i=0;i<32;i++)
	{
		//拿一行的数据
		temp = ASC32[n*64+2*i]<<8 | ASC32[n*64+2*i+1];
		//遍历每行的每一个像素点
		for(j=0;j<16;j++)
		{
			//下标偏移&判断打点
			if(temp & (1 << (15 - j)))
			{
				LCD_point(x+j,y+i,colour);
			}
			else
			{
				//在同一个位置显示
				if(mode == 1)
				//不打点的地方为背景色
				LCD_point(x+j,y+i,b_colour);
			}
		}


	}

}

优化程序：

显示一个可选择大小的字符函数

按ASC码顺序分别取模16*16和32*32的字符数据存储到一维字模数组中

用一个变量保存用所要显示的字符减去空格字符的偏移量

遍历行-->取出每一行数据

遍历每行的每一个像素点-->根据所取出每一行数据,判断打点

具体程序：

/******************************************************************************
*函数名    ：LCD_show_ch
*函数功能  ：LCD屏幕显示可设定大小的字符
*函数参数  ：u16 x,u16 y,u16 color,u8 ch,u8 size ,u8 mode,u16 b_color
*函数返回值：无
*函数描述  ：
			size 字号大小   16  32
			mode 传入1  就带背景颜色
			mode 传入0  就不带背景颜色
********************************************************************************/
void LCD_show_ch(u16 x,u16 y,u8 ch,u16 colour,u8 size ,u8 mode,u16 b_colour)
{
	u8 n,i,j;
	u16 temp;
	//用所要显示的字符减去空格字符
	n = ch - ' ';

	//遍历行
	for(i=0;i<size;i++)
	{
		if(size == 16)
		{
			//拿一行的数据
			temp = ASC16[n*16+i];
		}
		else if(size ==32)
		{
			//拿一行的数据
		  temp = ASC32[n*64+2*i]<<8 | ASC32[n*64+2*i+1];
		}
		//遍历每行的每一个像素点
		for(j=0;j<size/2;j++)
		{
			//下标偏移&判断打点
			if(temp & (1 << (size / 2 - 1 - j)))
			{
				LCD_point(x+j,y+i,colour);
			}
			else
			{
				//在同一个位置显示
				if(mode == 1)
				//不打点的地方为背景色
				LCD_point(x+j,y+i,b_colour);
			}
		}


	}

}

显示可设定大小的汉字

思路：

把所要显示的汉字存储到一维字库数组中

把所要显示的汉字按顺序分别取模16*16和32*32的字库数据存储到一维字模数组中

通过传入想要打印的汉字在字库中查找，计算出所要显示的汉字与字库中的第一个汉字的偏移量

需要避免所要找的汉字不是字库里的，并且如果不是字库里的，则需要退出程序

如果是字库里的，则：

遍历行-->取出每一行数据

遍历每行的每一个像素点-->根据所取出每一行数据,判断打点

注意：一个汉字占两个字节，在数组中占两个元素--->汉字的编码：区码和位码

具体程序:

/**************************************************
*函数名    ：lcd_show_chinese
*函数功能  ：显示中文初始函数
*函数参数  ：无
*函数返回值：无
*函数描述  ：size 字号大小   16  32
						mode 传入1  就带背景颜色
						mode 传入0  就不带背景颜色
****************************************************/
void LCD_show_chinese(u16 x, u16 y, u8*hz, u16 colour,u8 size ,u8 mode,u16 b_colour)
{
		u8 n = 0;
		u8 i, j;
		u32 temp;

		/*计算要显示的汉字与第一个汉字的偏移量*/
		while(table[2*n] != '\0')//避免所要找的汉字不是汉字库里的
		{
			if(*hz==table[2*n] && *(hz+1)==table[2*n+1])
			{
				break;
			}
			n++;
		}
		//n值就是汉字个数偏移量
		if(table[2*n] == '\0')
		{
			return ;
		}
		//遍历行
        for(i=0;i<size;i++)
		{
			if(size == 16)
			{
				//拿一行的数据
				temp = hz16[n*16+2*i]<<8 | hz16[n*16+2*i+1];
			}
			else if(size == 32)
			{
				//拿一行的数据
				temp = hz32[n*128+4*i]<<24| hz32[n*128+4*i+1]<<16 | hz32[n*128+4*i+2]<<8 | hz32[n*128+4*i+3];
			}
			//遍历每行的每一个像素点
		for(j=0;j<size;j++)
		{
			//下标偏移&判断打点
			if(temp & (1 << (size - 1 - j)))
			{
				LCD_point(x+j,y+i,colour);
			}
			else
			{
				//在同一个位置显示
				if(mode == 1)
				//不打点的地方为背景色
				LCD_point(x+j,y+i,b_colour);
			}
		}
		}



}

显示可选大小的汉字或字符(混合)

接收字符串，通过指针偏移循环查找所显示的字符或汉字

判断字符-->避免宽度不够(换行),显示字符，偏移到下一个元素(字符占一个字节)，偏移到下个像素点，调用显示可设定大小的字符函数

否则是汉字-->避免宽度不够(换行),显示汉字，偏移到下一个元素(汉字占两个字节)，偏移到下个像素点，调用显示可设定大小的汉字函数

具体程序：

/******************************************************************************
*函数名    ：LCD_show
*函数功能  ：LCD屏幕显示可选大小的汉字和字符混合
*函数参数  ：u16 x,u16 y,u16 color，u8 *str，u8 size ,u8 mode,u16 b_color
*函数返回值：无
*函数描述  ：
						size 字号大小   16  32
						mode 传入1  就带背景颜色
						mode 传入0  就不带背景颜色

********************************************************************************/
void LCD_show(u16 x, u16 y, u8*str, u16 colour,u8 size ,u8 mode,u16 b_colour)
{
	while(*str != '\0')
	{
		/*判断是字符*/
		if(32<=*str && *str<=127)
		{
			//以防宽度不够
			if(x > LCD_W - size)
			{
				x = 0;//换行
				y+=size;
			}
			/*显示字符*/
			LCD_show_ch( x, y,*str,colour, size , mode, b_colour);
			str++;//偏移到下一个元素
			x+=size/2;//偏移到下个像素点

		}
	  /*汉字*/
		else
		{
			//以防宽度不够
			if(x > LCD_W - size)
			{
				x = 0;//换行
				y+=size;
			}
			/*显示字符*/
			LCD_show_chinese( x, y,str,colour, size , mode, b_colour);
			str+=2;//偏移到下一个元素
			x+=size;//偏移到下个像素点
		}
	}

}

显示任意大小的图片

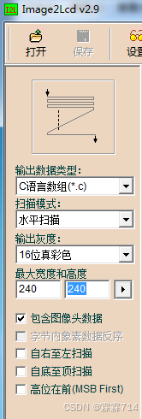

取模软件的使用

图片显示原理，同在屏幕某一区域显示颜色。

注意：图片取模数组的前8个元素代表头数据

typedef struct _HEADCOLOR

{

unsigned char scan;   //扫描方向

unsigned char gray;   //灰度值

unsigned short w;     //宽

unsigned short h;     //高

unsigned char is565;  // 5 6 5

unsigned char rgb;    //RGB

}HEADCOLOR;

图片的 宽和高 通过结构体成员 w ,h 成员确定。

图片的颜色数据是从 数组的 8 号元素开始。

数组中的两个数据是一个像素点的颜色

思路：

用取模软件将图片的模数据取出，再定义图片头数据的结构体，最后声明

确定区域-->定义结构体指针指向图片内的空间，得到图片的宽和高

确定颜色-->定义数据类型为u16的指针指向图片内的空间并且使用指针跳过头数据(8位)，   最后通过传输颜色数据，在区域内显示图片的颜色

具体程序：

typedef struct _HEADCOLOR
{
   unsigned char scan;
   unsigned char gray;
   unsigned short w;
   unsigned short h;
   unsigned char is565;
   unsigned char rgb;
}HEADCOLOR;

/**********************************************
*函数名    ：LCD_show_pic
*函数功能  ：LCD屏幕显示任意大小图片
*函数参数  ：u16 x,u16 y,const u8 *pic
*函数返回值：无
*函数描述  ：x,y为起始坐标
************************************************/
void LCD_show_pic(u16 x,u16 y,const u8 *pic)
{
	HEADCOLOR* head;
	u16 *p;

	head = (HEADCOLOR*)pic;//指向图片地址
	p = (u16*)(pic + sizeof(HEADCOLOR));//指向图片地址(跳过头数据)

	/*确定区域*/
	//确定x方向
	st7789vm_write_command(0x2A);     //横坐标命令
	//起始横坐标
	st7789vm_write_data(x);
	st7789vm_write_data(x+head->w-1);

	//确定Y方向
	st7789vm_write_command(0x2B);     //纵坐标命令
	//起始纵坐标
	st7789vm_write_data(y);
	st7789vm_write_data(y+head->h-1);


	/*确定颜色*/
	st7789vm_write_command(0x2C);     //颜色命令
	for(u32 i=0;i<(head->w)*(head->h);i++)
	{
		st7789vm_write_data(*p);//除头数据以外
		p++;//地址偏移   16位-2个字节
	}
}

需求：一个按键控制切换图片，模拟电子相册

利用标志位锁定和标志位解锁的方式来切换，但是图片多的时候就显得代码很冗余

所以优化程序：

利用指针数组存放每张图片的地址，用按键控制变量来寻找图片的地址空间,以实现在LCD屏幕上实现切换图片

具体程序：

//自己添加的图片
const u8 *pic[]={gImage_dog_pic,gImage_girl1_pic,gImage_girl2_pic,gImage_us_pic};
int main(void)
{
	u8 keynum;
	key_init();
	LCD_init();
	printf("硬件初始化成功\r\n");
	while(1)
	{
		keynum = key2_scan();
		if(keynum == 2)
		{
			num++;
			LCD_show_pic(0,0,pic[num-1]);
		}


	}
}

STM32-W25Q64存储并读取图片数据，显示在LCD屏幕上
05-19
STM32-W25Q64存储并读取图片数据以显示在LCD屏幕上的实践，是嵌入式系统中常见的应用场景。在这个项目中，我们利用STM32微控制器与W25Q64闪存芯片进行通信，将图片数据存储到外部Flash中，然后读取这些数据并在液晶...
在嵌入式Linux开发板上设置lcd屏幕-嵌入式开发lcd屏幕
最新发布
01-04
在嵌入式Linux开发板上设置lcd屏幕 对于lcd屏进行设置。从基本的安装，到设置旋转，以及是否作为桌面等功能。目前适配核桃派与树莓派64位系统。 安装 clone git clone https://github.com/sc-bin/set-lcd.git 执行...
嵌入式Linux--荔枝派Zero--V3s--ST7789v
似水流年
09-02 7354
文章目录原理图设备树 原理图 设备树 &csi1 { status = "okay"; pinctrl-names = "default"; pinctrl-0 = <&csi1_clk &csi1_8bit>; port { // csi1_ep: endpoint { // remote-endpoint = <&ov2640_0>; // hsync-active = <0>; // vsync-activ
TFT驱动ST7789使用总结
热门推荐
qq_28576837的博客
05-16 4万+
TFT驱动ST7789使用总结
ST7789屏幕显示方向设置
m0_63674807的博客
07-25 3395
D5控制按列显示(显示完这一列再显示下一列)或按行显示(显示完这一行再显示下一行)当第一张图中MADCTL寄存器中直接与显示方向相关的位为D7，D6，D5。D7， D6， D5 = 0， 0， 0时，从上到下，从左到右，行模式。D7， D6， D5 = 0， 1， 1时，从上到下，从右到左，列模式。D7， D6， D5 = 1， 0， 1时，从下到上，从左到右，列模式。图二表中MY， MX， MV，依次对应图一中的D7， D6， D5。因此，共有2的3次方，即八种情况，如图二下半部分的表中所示。
[linux]全志H3 nanopi 点亮ST7789VW IPS屏
Kevincoooool
12-13 9358
入门linux之全志H3 nanopi 点亮ST7789VW IPS屏NanoPi-NEO-Air 入门Nnaopi的IO设备树（sun8i-h3-nanopi-neo-air.dts）中禁用其他SPI节点和使能ST7789VW节点：修改初始化函数使用1.14（135*240）ips屏幕的注意修改函数set_addr_win把驱动编译进内核编译内核 设备树 下载重启看效果实际效果播放视频运行QT NanoPi-NEO-Air 入门 记录一下第一次尝试用linux点亮spi屏幕的过程，一共尝试了0.96 ST
ST7789系列简介
嵌入式开发工程师, 教育品类产品开发
06-20 4694
ST7789 系列提供了多种型号，满足从基础到高端、从低成本到高性能的各种显示需求。选择具体型号时，应根据应用场景的具体需求和设计要求，参考各个型号的详细规格和功能。如需更详细的技术规格和应用指南，建议查阅 Sitronix 官方网站或产品供应商提供的详细数据手册。这些资料可以帮助您更全面地了解各个型号之间的差异和具体特性，从而选择最合适的型号。
【TI 】AM335x Linux下LCD屏幕的配置.pdf
09-14
在Linux系统中配置AM335x系列处理器上的LCD屏幕显示，需要了解多个方面的知识，包括AM335x的LCD控制器特性、分辨率的限制条件、像素时钟的要求、屏幕显示原理以及实际的配置步骤和方法。 AM335x是德州仪器（Texas ...
stm32驱动lcd屏幕FLASH图片显示
07-16
在本文中，我们将深入探讨如何使用STM32F103ZET6微控制器驱动LCD屏幕来显示存储在内部FLASH中的图片。STM32系列是意法半导体（STMicroelectronics）推出的基于ARM Cortex-M内核的微控制器，广泛应用在嵌入式系统设计...
stm32 8080时序驱动lcd屏幕
09-01
在深入探讨STM32微控制器与LCD屏幕的8080接口时序驱动之前，有必要理解这两种硬件的基本概念和作用。STM32系列微控制器是由意法半导体（STMicroelectronics）生产的32位ARM Cortex-M微控制器。该系列微控制器广泛...
st7789v液晶驱动芯片
08-24
液晶驱动，TFT液晶驱动芯片资料
ST7789V数据手册ST7789Vdatasheet
09-17
ST7789VW 数据手册 Datasheet Sitronix reserves the right to change the contents in this document without prior notice, please contact Sitronix to obtain the latest version of datasheet before placing your order. No responsibility is assumed by Sitronix for any infringement of patent or other rights of third parties which may result from its use.  2017 Sitronix Technology Corporation. All rights reserved. Version 1.0 2017/09
ST7789V规格书
11-09
LCD规格书 Datasheet Sitronix reserves the right to change the contents in this document without prior notice, please contact Sitronix to obtain the latest version of datasheet before placing your order. No responsibility is assumed by Sitronix for any infringement of patent or other rights of third parties which may result from its use.
ST7789V彩屏驱动及显示代码
12-27
ST7789V彩屏驱动及显示代码：采用8080，8位数据通信方式，包含数字、英文、汉字、图像、及刷新部分565格式底图等函数。可直接烧录使用
基于stm32物联网开发板(2)--LCD屏幕
weixin_44453694的博客
05-14 3432
屏幕尺寸为1.3寸，分辨率240*240，颜色格式RGB565，驱动IC：ST7789VW；超大可视角度:大于160°(显示屏中可视角度最大的一种屏幕)；宽电压供电(3V~5V),兼容3.3V和5V电平逻辑,无需电平转换芯片；采用7线制SPI接口；工作温度范围为工业级(-20℃~60℃)；军工级工艺标准,长期稳定工作；
ST7789V LCD控制器技术详解及应用案例
weixin_42499004的博客
11-03 2838
本文还有配套的精品资源，点击获取 简介：ST7789V是一款专为小型彩色显示屏设计的TFT LCD控制器，适用于智能手机、平板电脑等便携式设备。文章详细解读ST7789V的数据手册，涵盖其功能、特性、接口及系统使用方法。包括控制器概述、主要特性、接口配置、驱动程序开发、显示性能调整和应用示例，为开发者提供全面的技术支持。 1. ST7789V控制器概述 ST...
提高LCD屏幕刷新效率
weixin_38743772的博客
02-15 3340
提高LCD屏幕刷新效率
LCD屏幕调试 ~ 字模提取工具和图片转码工具
路过的熊的博客
04-13 1万+
字模提取 工具资源下载： 链接：https://pan.baidu.com/s/1BF8lJLmM-V-vWrl2F6Cd7Q?pwd=mx1y 提取码：mx1y 使用方法： 1.打开软件中的PCtoLCD2002.exe 2.点击顶端的 “选项” 按钮 3.进行如下设置 点阵格式（取模时候字体的点，用1还是用0） 取模走向（决定取模时，靠左/靠上的点是高位还是低位） 自定义格式（一般选择C51） 取模方式（和取模走向共同决定取模的数据走向） /一般要删除“行前缀”和“行后缀”里的两个大括号/ 4.选择
ST7789V+初始化代码调
非典型ITman的博客
11-14 3万+
My first blog on 优快云 本文简单写一下本次调屏经过遇到的问题和解决方法，主要是怕以后遇到同样问题的时候又忘记了~ 1、屏分辨率是240x320，接口是16bit paralle data bus for 8080 seriescpu，就是16位并口再加WR,RD,CS,RS接口，屏的复位可以采用RC上电复位电路。 2、cpu这边输出的信号是320x240的，这里没写错，输
显示器屏幕测试软件：LCD屏幕检测利器
LCD屏幕测试软件是指用于检测和评估液晶显示器(Liquid Crystal Display, 简称LCD)显示性能的工具软件。这类软件通常能够帮助用户了解LCD屏幕在色彩、亮度、对比度、像素缺陷等多个方面的表现情况。 ### 标题和描述...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
