ESP8266————AT指令+网络透传

一.AT指令

ESP8266可以通过串口的AT指令和其他设备进行通讯或控制(刚开始我以为AT指令是ESP8266本就封装好的，直接就可以用，结果不是，需要自己安装AT固件)，安装好固件之后直接用数据线连接ESP8266打开串口即可通讯。常用AT指令看这个博客：(16条消息) 玩转ESP8266-01——AT指令集_Allen zhu的博客-优快云博客_esp8266at指令集。

二.模式介绍

SAT模式：STA模式即8266相当于一个终端，可以连接其他wifi信号。

AP模式：STA相当于一个路由器，其他设备可以连接到8266发出的wifi信号。

STA+AP模式：8266在充当终端的同时也充当了路由器。

三.无线透传

透传即透明传输，ESP8266从串口接收到的数据通过透传传送到网络服务器，其他的8266，手机电脑等可以连接此服务器的终端，可以登录服务器查看一些状态信息等，注意此过程是一对一的，即一发一收，而非一发多收。

四.透传实验

1.TCP Server透传

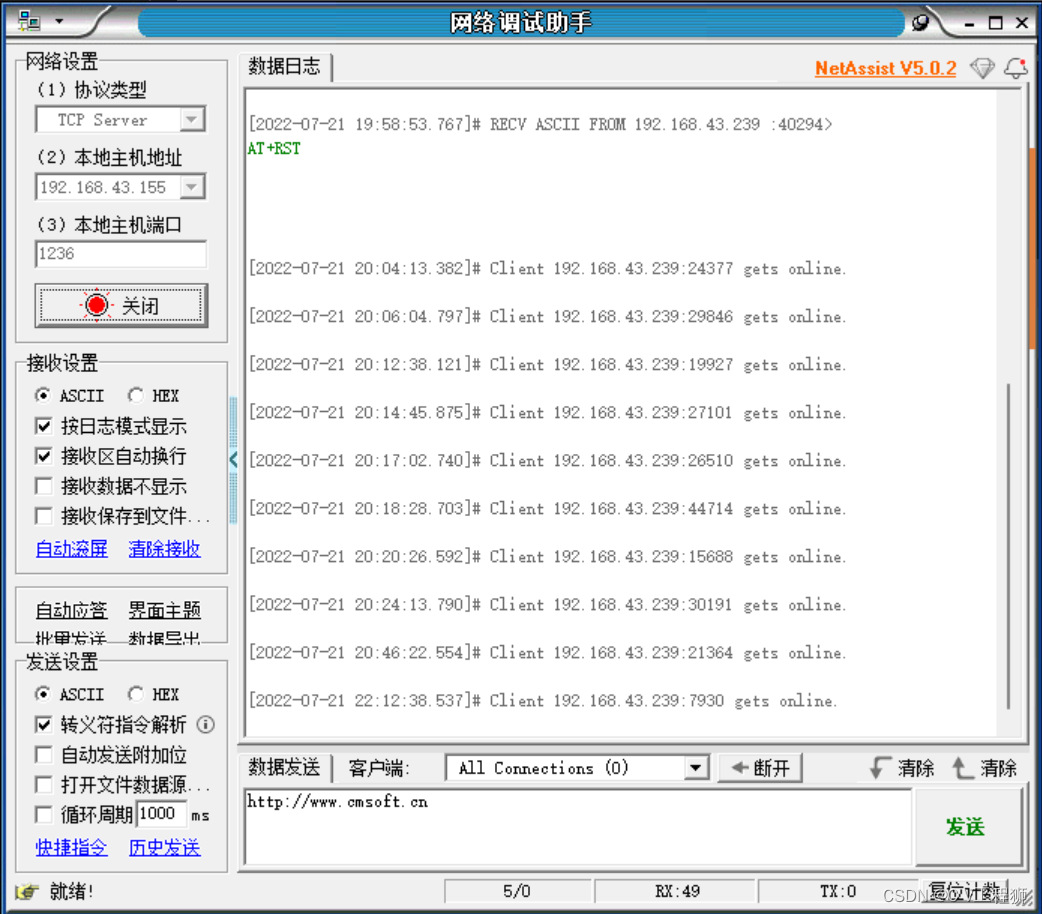

创建服务器：

 本机端口随便填，然后打开端口。

1).设置STA模式

AT+CWMODE=1

正确响应：OK

2).重启设备

AT+RST

正确响应：

ready

WIFI CONNECTED

WIFI GOT IP

3).连接路由器

AT+CWJAP="HUAWEI Mate 30","1234567890"

正确响应：OK

4).将模块连接到刚创建的服务器

AT+CIPSTART="TCP","192.168.43.155",1236

正确响应：CONNECT OK

5).开启透传模式

AT+CIPMODE=1

正确响应：OK

6).开始透传

AT+CIPSEND

正确响应：OK

到此，透传就可以使用了

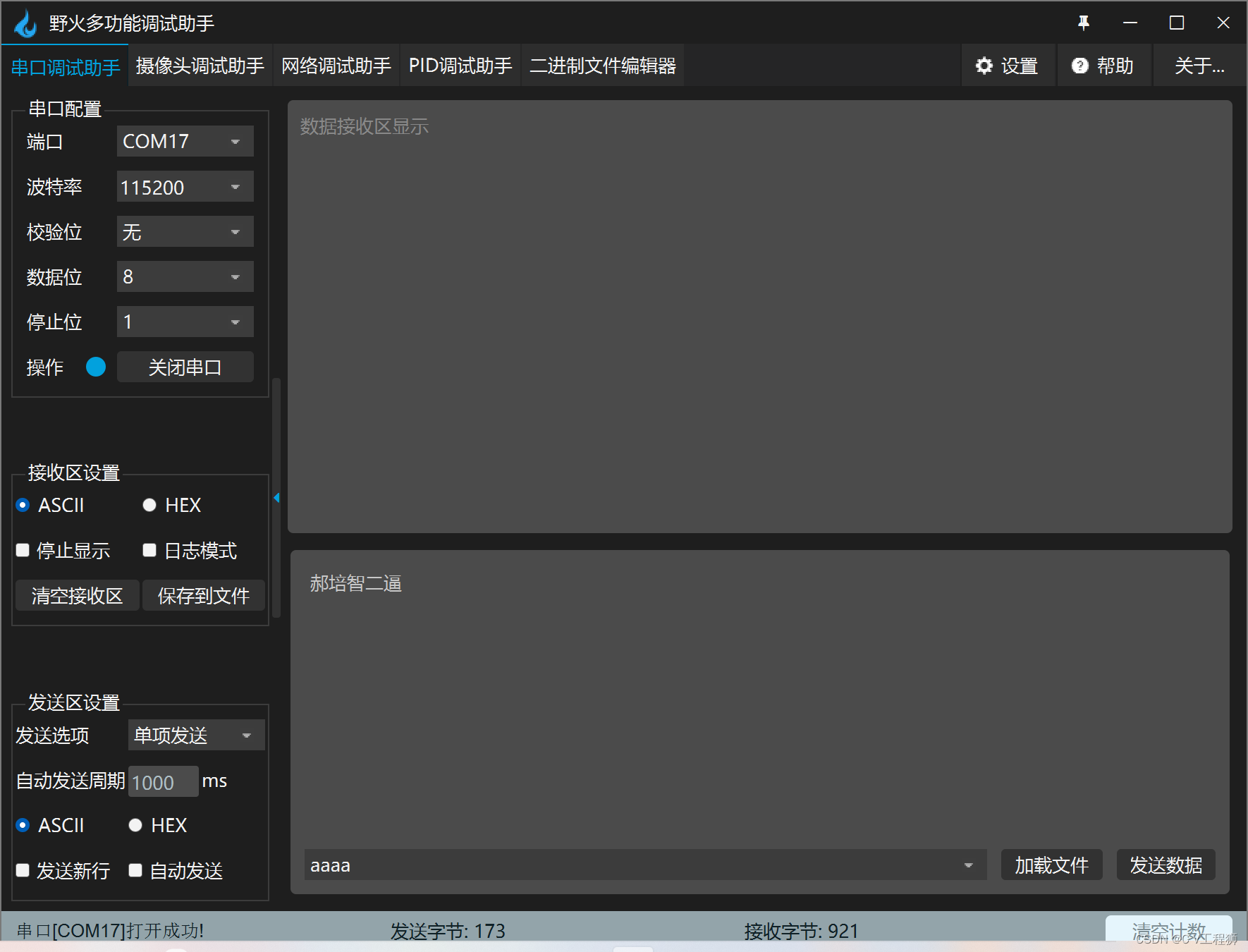

在串口输出信息

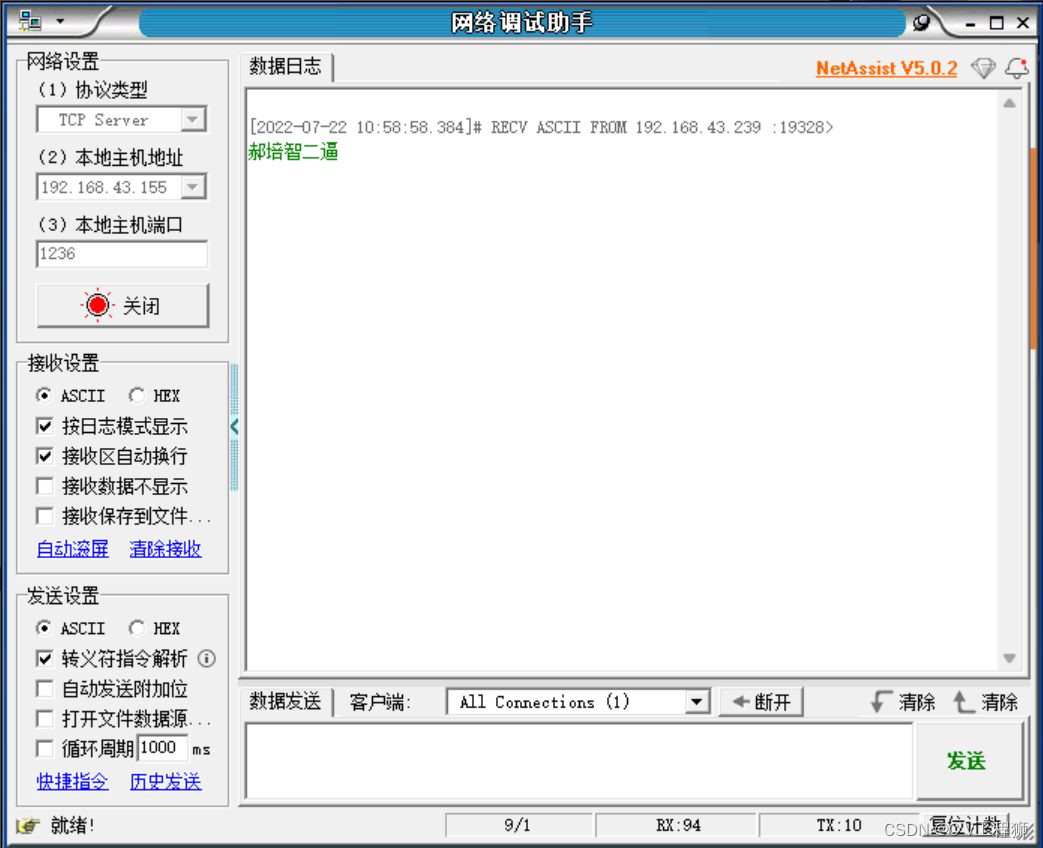

在网络服务器可以接收到

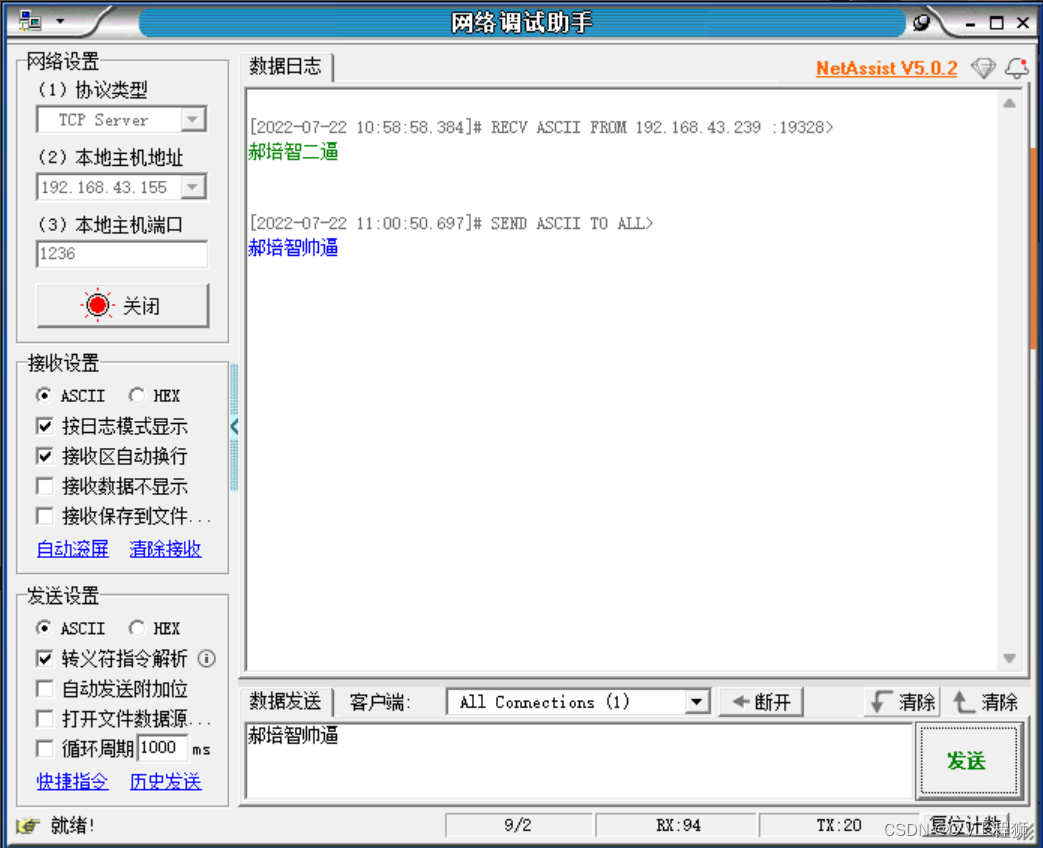

同时在网络服务器发送

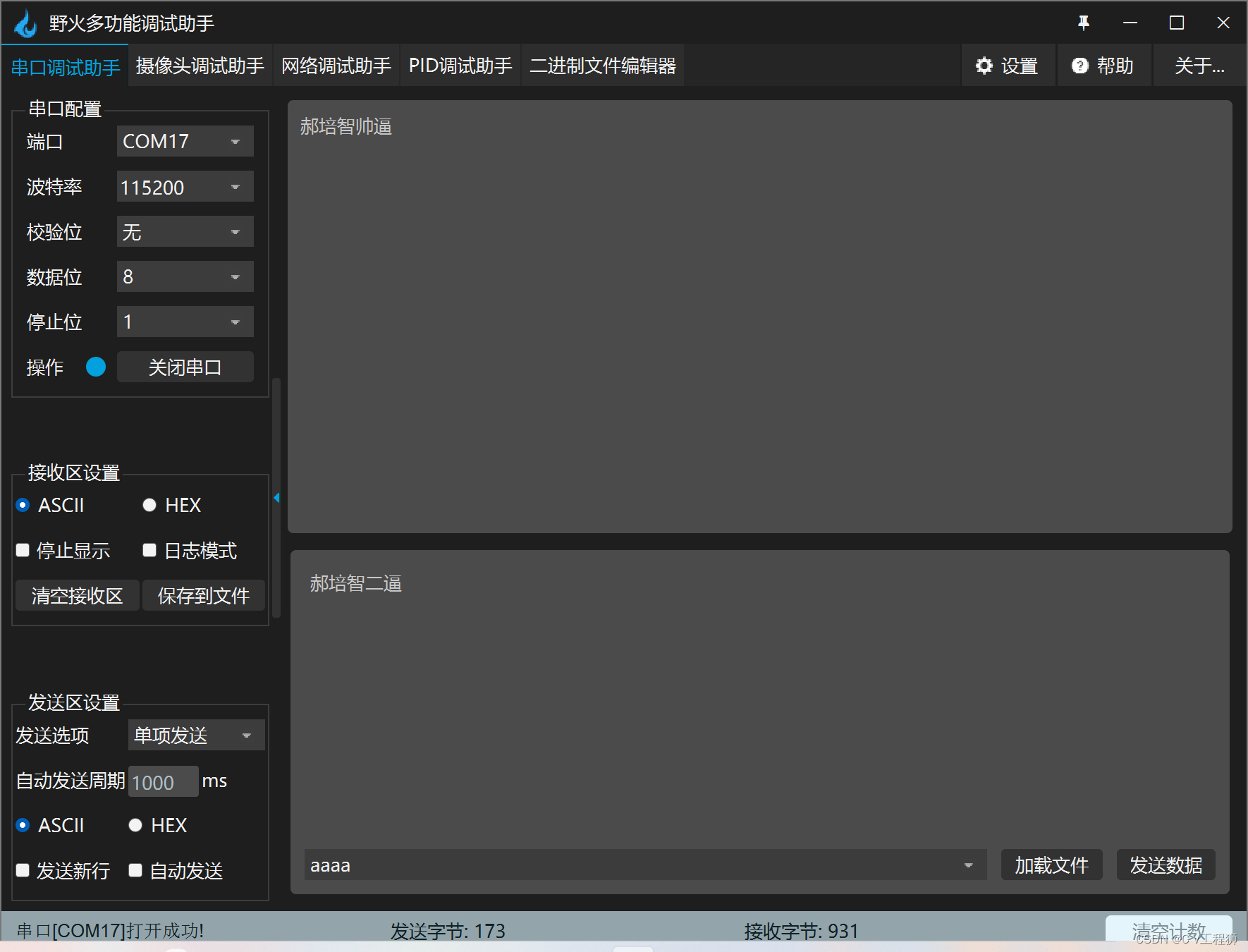

 在串口也可以接收到

7).结束透传

输入+++即可推出透传模式

8).上电自动打开透传模式

发送以下命令将会自动在上电时进入透传模式

AT+SAVETRANSLINK=1,"192.168.43.155",1236,"TCP"

如果要退出自动接入透传，那么首先退出透传模式，再发送“AT+SAVETRANSLINK=0 ”

2.UDP透传

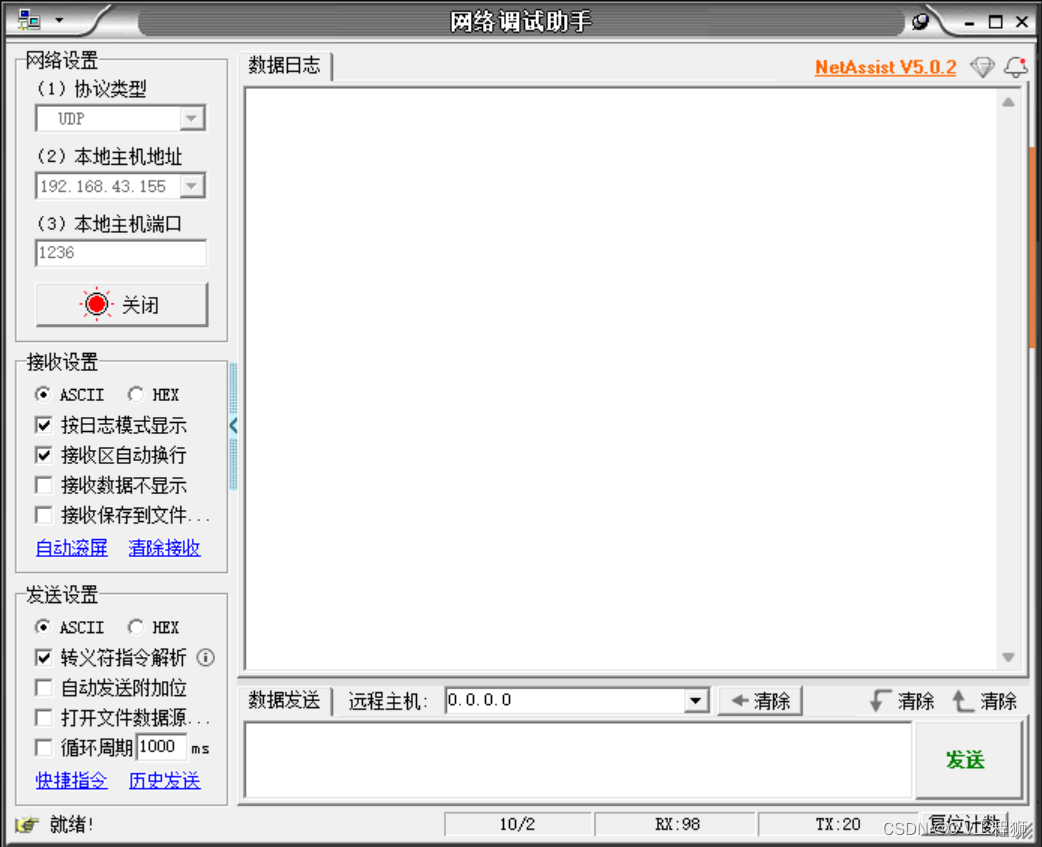

 主机端口随便写，然后打开。

1).设置STA模式

AT+CWMODE=1

正确响应：OK

2).重启设备

AT+RST

正确响应：

ready

WIFI CONNECTED

WIFI GOT IP

3).连接路由器

AT+CWJAP="HUAWEI Mate 30","1234567890"

正确响应：OK

4).查询IP地址

AT+CIFSR

正确响应：模块IP地址

5).AT+CIPSTART="UDP","192.168.43.155",1236,400

1236为远端端口，400为近端端口，也是随便填

正确响应：OK

6).开启透传模式

AT+CIPMODE=1

正确响应：OK

7).开始透传

AT+CIPSEND

正确响应：OK

到此，透传已经可以开始使用。

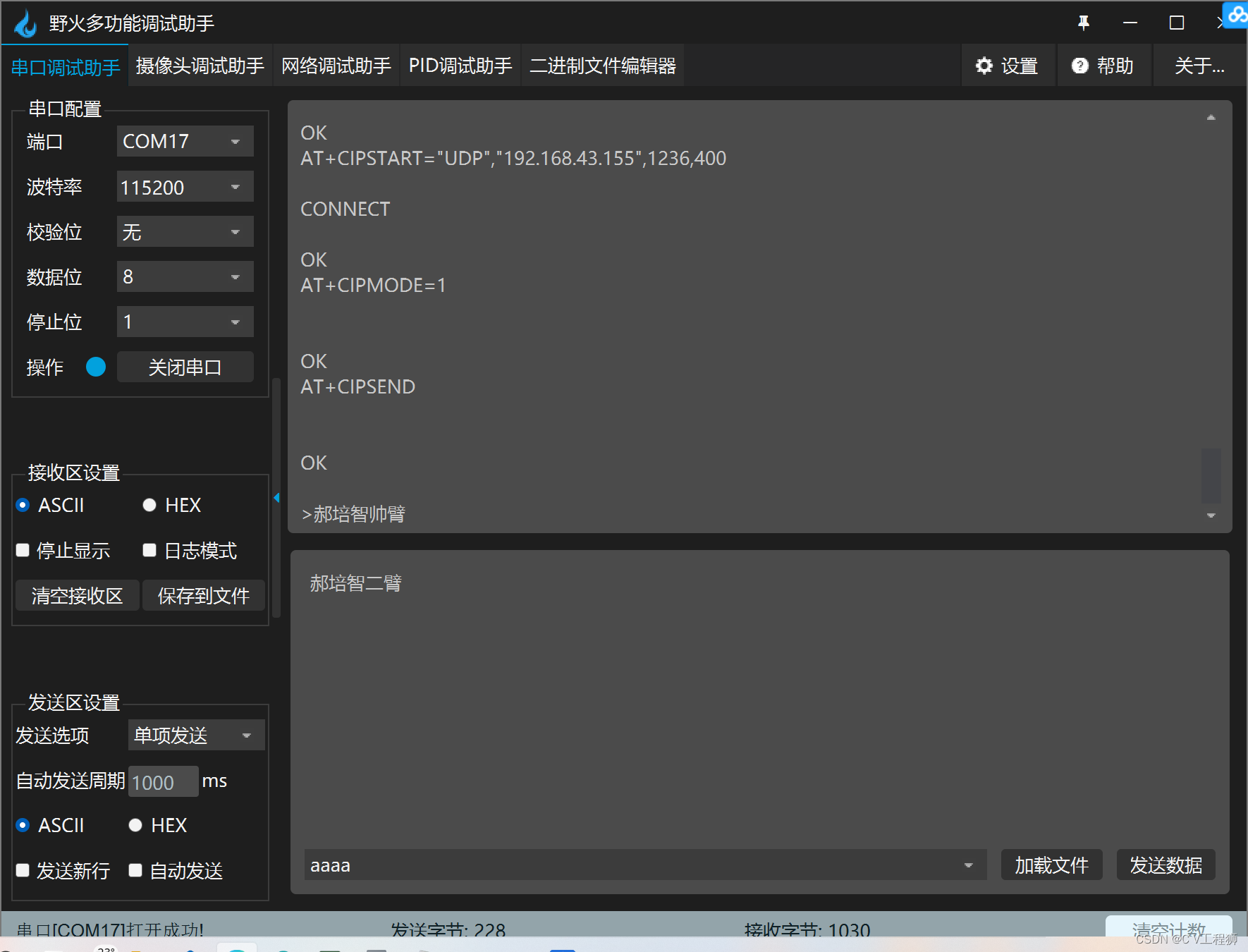

 可以看到，串口和网络服务器可以互相收发。

8).结束透传

输入+++即可推出透传模式

9).上电自动打开透传模式

发送以下命令将会自动在上电时进入透传模式

AT+SAVETRANSLINK=1,"192.168.43.155",1236,"UDP",400

 如果要退出自动接入透传，那么首先退出透传模式，再发送“AT+SAVETRANSLINK=0 ”
