Kubernetes网络原理

问题思考

1. Kubernetes的网络模型是什么
2. Docker 背后的网络基础是什么
3. Docker自身的网络模型和局限
4. Kubernetes 的网络组件之间是怎么通信的
5. 外部如何访问Kubernetes的集群
6. 开源组件

Kubernetes 网络模型

Kubernetes网络模型设计的一个基础原则是：每个Pod都用有一个独立的IP 地址。假设所有的Pod都在一个可以直接连通的，扁平的网络空间中，即无论Pod在哪个Node，它们都可以直接通过对方的IP进行访问。

IP-per-Pod

在Kubernetes中 IP以Pod为单位进行分配，一个Pod内部所有容器都共享一个网络栈（实际上就是一个网络命名空间，包括他们的IP地址，网络设备，配置等都是共享的）。一个Pod 一个IP的设计模型，IP-per-Pod。
基于这种网络抽象原则，Kubernetes 对集群网络有如下要求：

1. 所有容器都可以在不用NAT的方式与别的容器通信
2. 所有节点都可以在不用NAT的方式与所有容器通信，反之亦然
3. 容器里的地址和别人看到的地址是同一个地址

Docker 网络基础

Docker网络基础

Kubernetes 网络实现

Kubernetes网络设计主要致力于解决如下场景：

1. 容器之间的直接通信
2. Pod到Pod之间的通信
3. Pod 到Service之间的通信
4. 集群外部与集群内部之间的通信

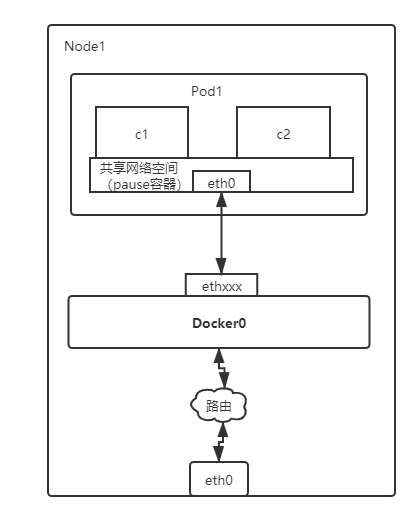

容器之间的通信

Kubernetes中Pod容器之间的直接通信是采用了Docker网络模型中Docker0网桥进行共享通信。
首先Pod内容器都共享Pause容器的网络，并与Node节点上的Docker0网桥连接，通信信息通过主机路表进行转发。

Pod之间的通信

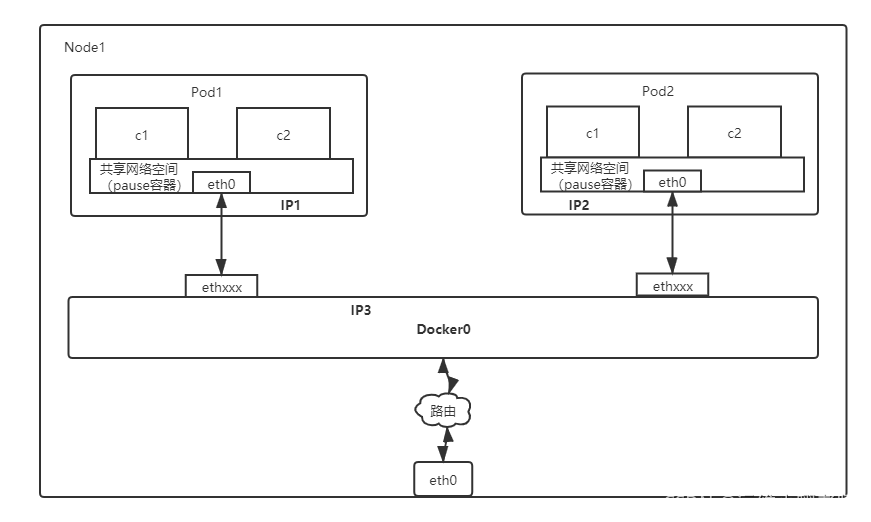

同Node上Pod之间的通信

Pod1，Pod2都通过Veth连接到同一个Docker0网桥，IP1，IP2都是从Docker0的网段上获取的，与Docker0的IP3均在同一个网段，此外Pod1，Pod2的Linux协议栈上默认路由都是docker0的地址（即非所有本地（pod内）数据都会通过docker0网桥进行中转），由于两个Pod都关联在同一个docker0网桥，地址段相同，所以它们之间可以直接通信。

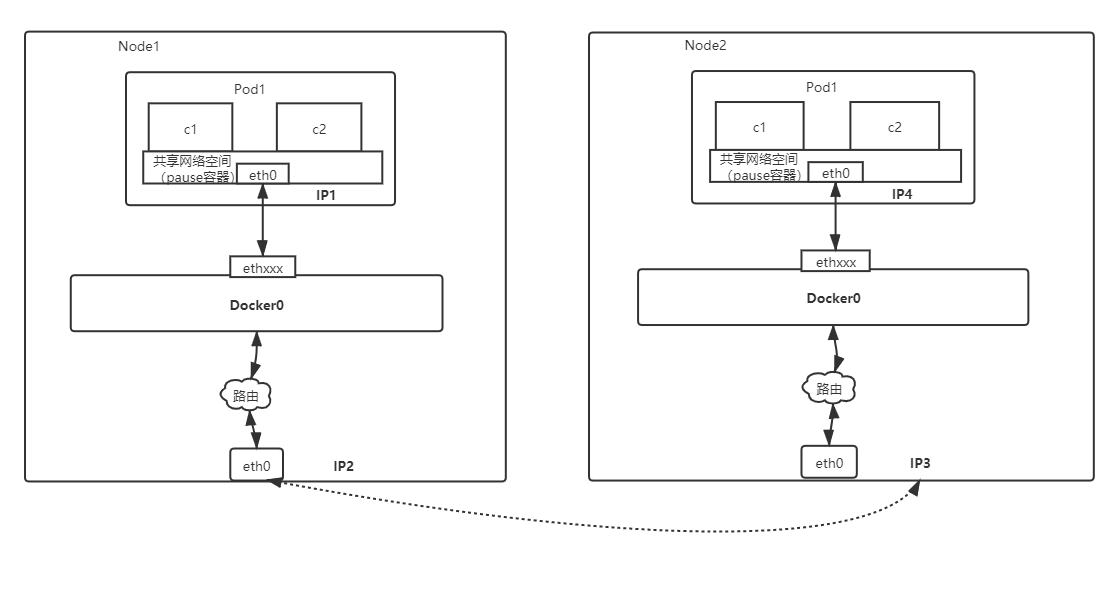

不同Node间Pod的通信

想要支持不同Node上Pod之间的通信必须满足如下两个条件：

1. 在整个Kubernetes集群中对Pod的IP分配进行规划，不能有冲突；
2. 将Pod的IP 与所在Node的IP关联起来，通过这个关联可以让Pod互相访问。

CNI 网络模型

Container Network Interface，CNI 提供了一种应用容器插件化网络解决方案，定义对容器网络进行操作和配置的规范，通过插件（plugin）的形式对CNI接口进行实现，CNI 仅仅关注在容器创建时分配网络资源及在销毁容器时删除网络资源。
CNI 模型中只涉及两个概念：

• 容器（Container） ：容器是拥有独立Linux网络命名空间的环境，如使用Docker或rkt创建的容器。
• 网络（Network）：网络表示可以互连的实体，这些实体拥有各自独立ÿ
