我近期想画一幅中国地图，无意中发现了这个GMT软件，但是在我使用的时候发现安装及使用的教程很少，或者说讲述的都很略，因此，我就想记录一下自己的安装及使用过程，也给其他人提供一点帮助。

1.GMT 下载

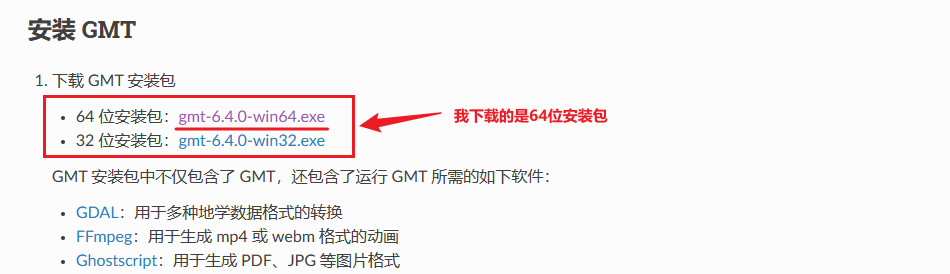

其实下载GMT很简单，在其官网上就有下载链接，选择好64位还是32位的安装包，直接点击就可以下载最新的GMT。

2.GMT 安装及配置

其实，官网上也给出了安装教程，但是这里我想给一些详细的过程。

tips：在安装之前需要检查下面的一些东西

安装前请检查你的 Windows 登录用户名：（1）是否包含空格；（2）是否包含中文。以上两种情况都可能导致 GMT 运行出错。如果用户名不符合要求，请新建一个用户。然后使用新用户登录 Windows，再安装 GMT。
360 等安全软件会在 GMT 安装过程中拦截 PATH 环境变量的修改。请务必关闭安全软件之后再安装。
GMT 提供的安装包不支持 Windows XP。

2.1 GMT 安装

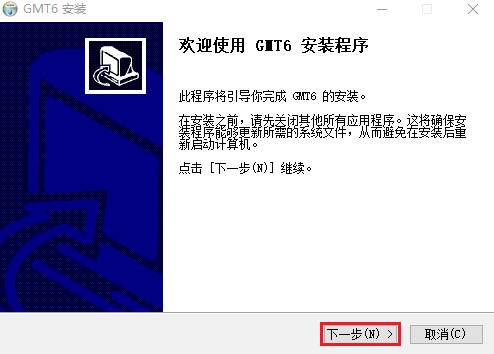

1）下载好的安装包，双击进行安装。

2）点击下一步。

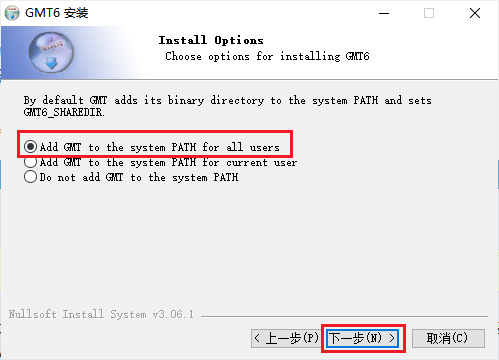

3）这里是添加环境变量，就不需要自己再配置了，直接选择默认的就可以了。

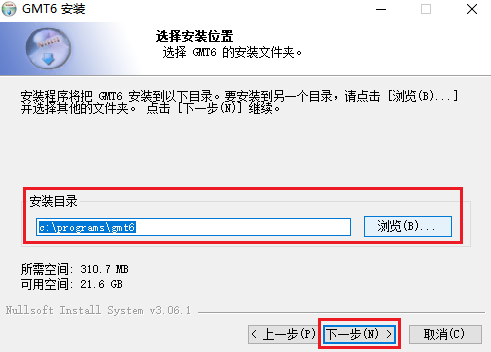

4）选择安装的目录，点击下一步。

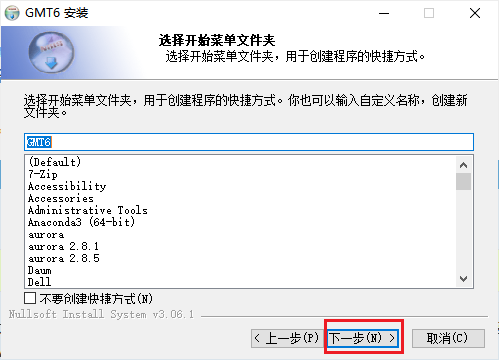

5）这里是在你的安装位置下，创建文件夹，直接默认即可。

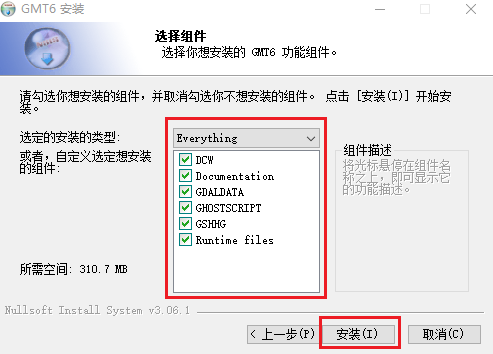

6）选择组件，这里所有的组件都需要勾选，然后点击安装即可。

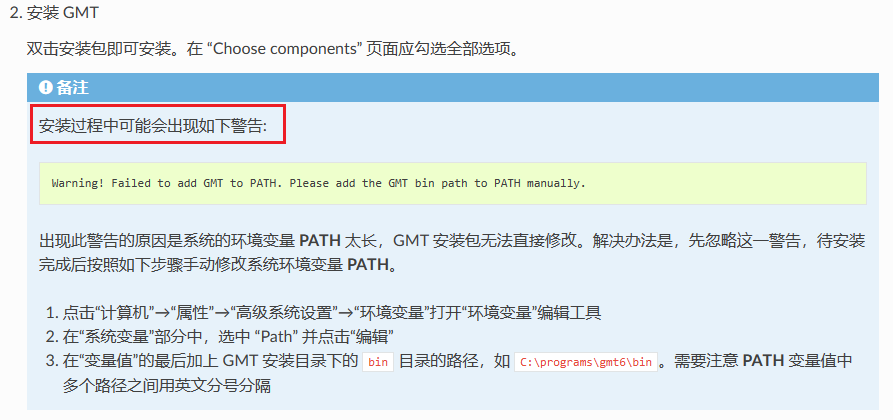

tip：在官网刚中，给了你一个安装过程可能出现的警告，你可以按照他的方法解决，因为我没有出现。

2.2GMT配置

这一节只是说明一下，其实在你安装的第3步时，就已经选择好了配置。这里我们可以去查看一下。

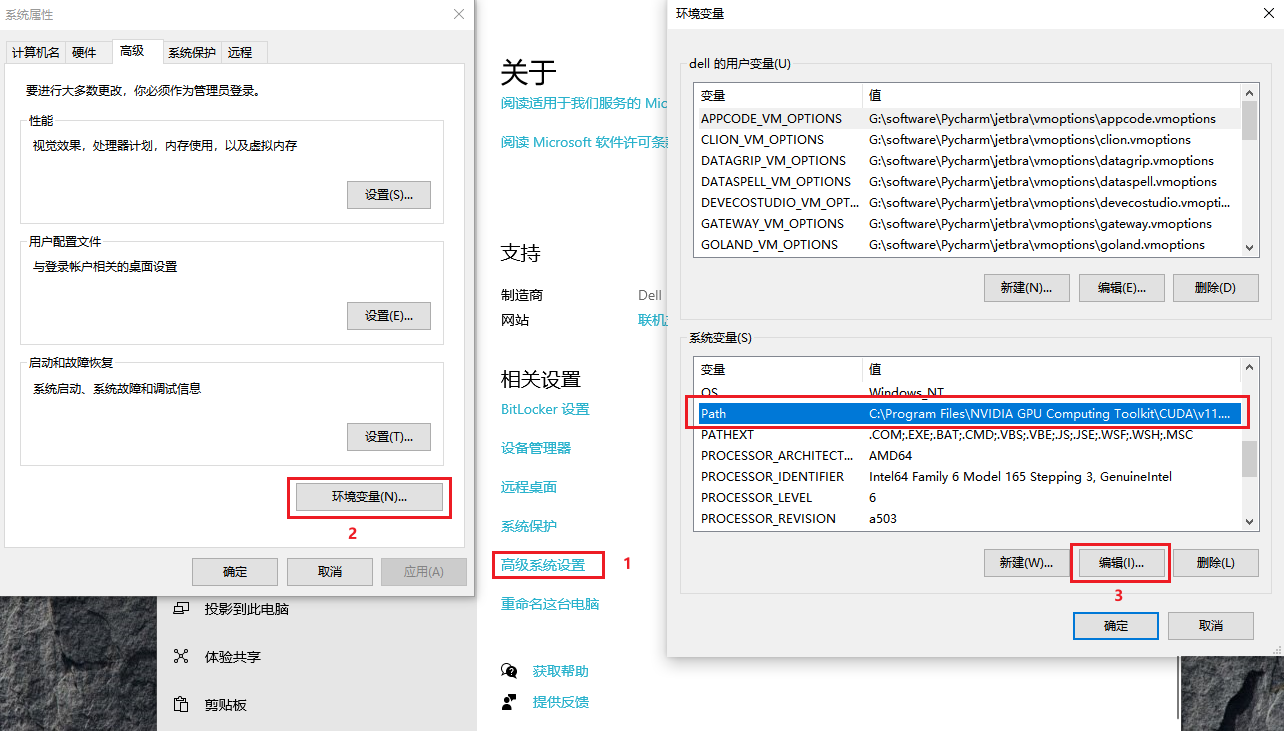

点击“计算机”→“属性”→“高级系统设置”→“环境变量”，打开“环境变量”编辑工具

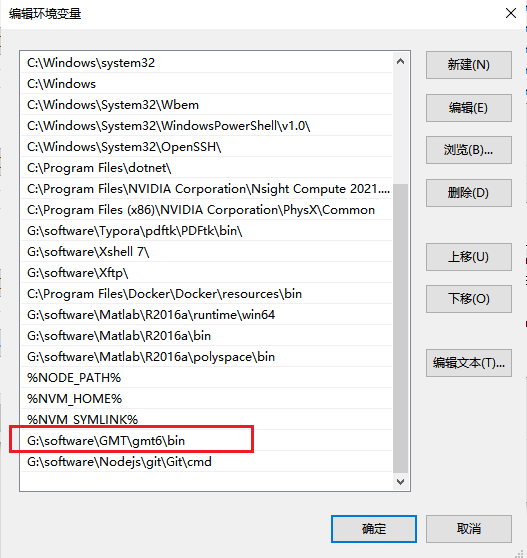

在path中，会有你安装GMT的bin文件的路径。

并且系统变量中，还会增加一个新的变量名。

2.3 测试安装

直接【win+r】，启动命令提示符。

输入命令，查看版本号：

gmt --version

若出现 GMT 版本号，则表示 GMT 安装成功。

3. 安装Bash环境

在官网中给出了安装Bash的原因，即：GMT 可以直接在 Windows 下的 Batch 脚本中使用，但由于 Batch 脚本自身功能的局限性，无法完全发挥 GMT 的强大功能。因而，建议 Windows 用户安装 Bash 环境并编写 Bash 脚本来使用 GMT。

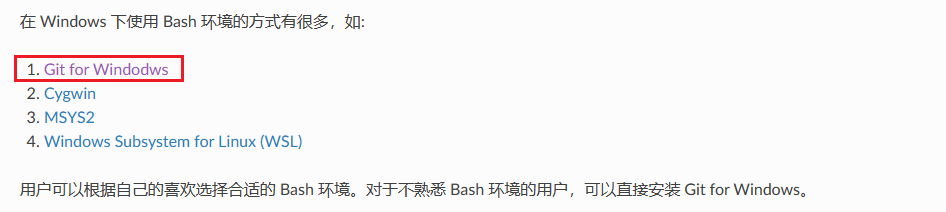

我选择了Git的安装。

我这里的安装步骤与网上的很多教程不一致，可能是我安装过nodejs的原因，其实一般步骤就是安装然后配置环境，你们可以去参考这篇的博客。

4. 配置VsCode

Vscode这软件简直太香了，你可以在这里面实现bat/bash脚本的顺滑切换运行、jpg/gif/pdf等成图结果实时预览、脚本报错信息显示，非常适合全平台下执行GMT脚本。你按照这篇博客里面说的安装和配置就可以，其实安装及配置Vscode我之前也写过，按照我的也可以，反正我没哟再安装和配置它，直接使用我自己的。

4.1 安装插件

根据它博客里的推荐以及我自己的使用，我们安装以下插件：

Code Runner 支持代码一键运行
vscode-pdf pdf预览插件

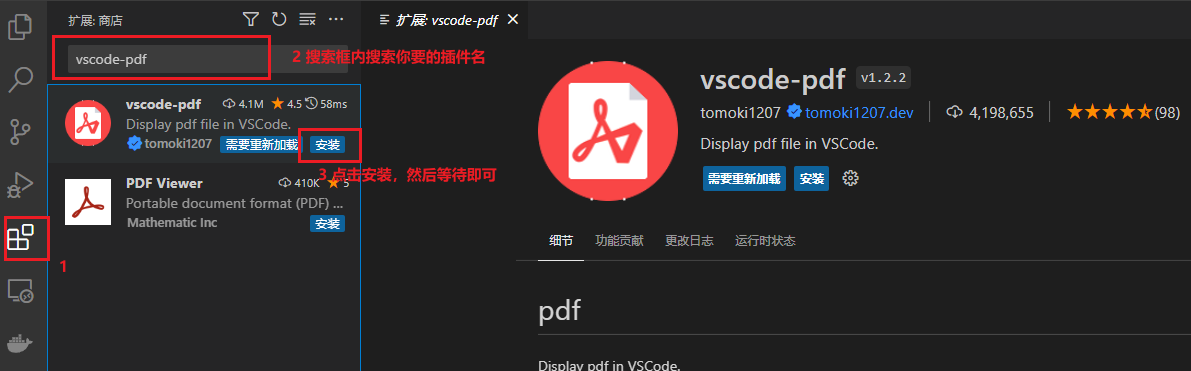

打开vscode，安装插件。

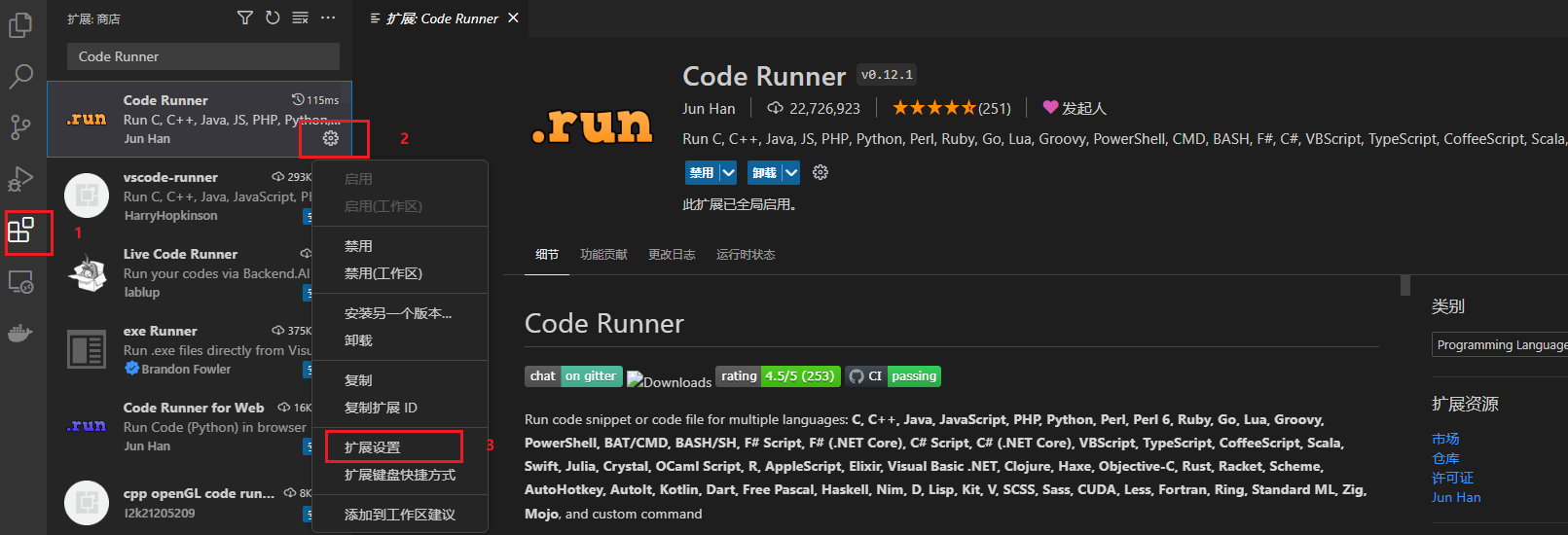

其中，安装 Code Runner 插件后，你需要配置一下。

首先打开设置。

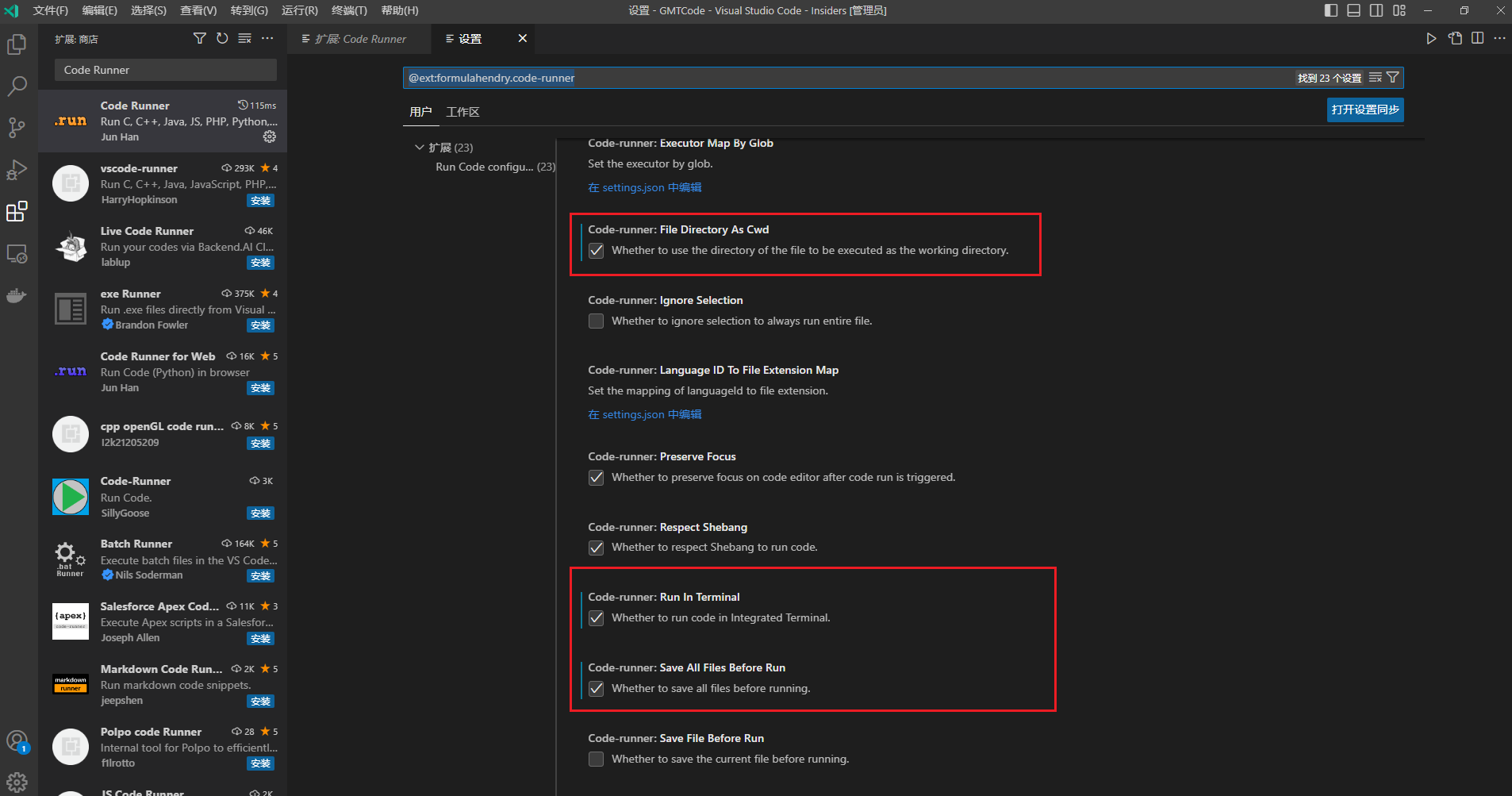

然后，勾选三个选项

4.2 添加GitBash

1）打开设置

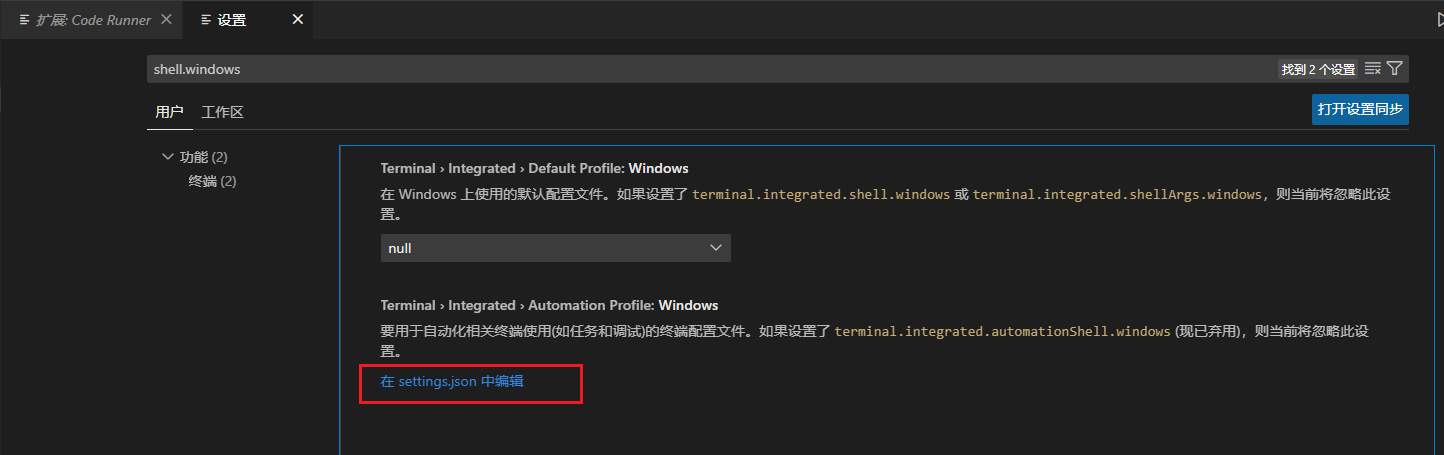

点击文件->首选项->设置，搜索shell.windows,点击在seettings.json中编辑。

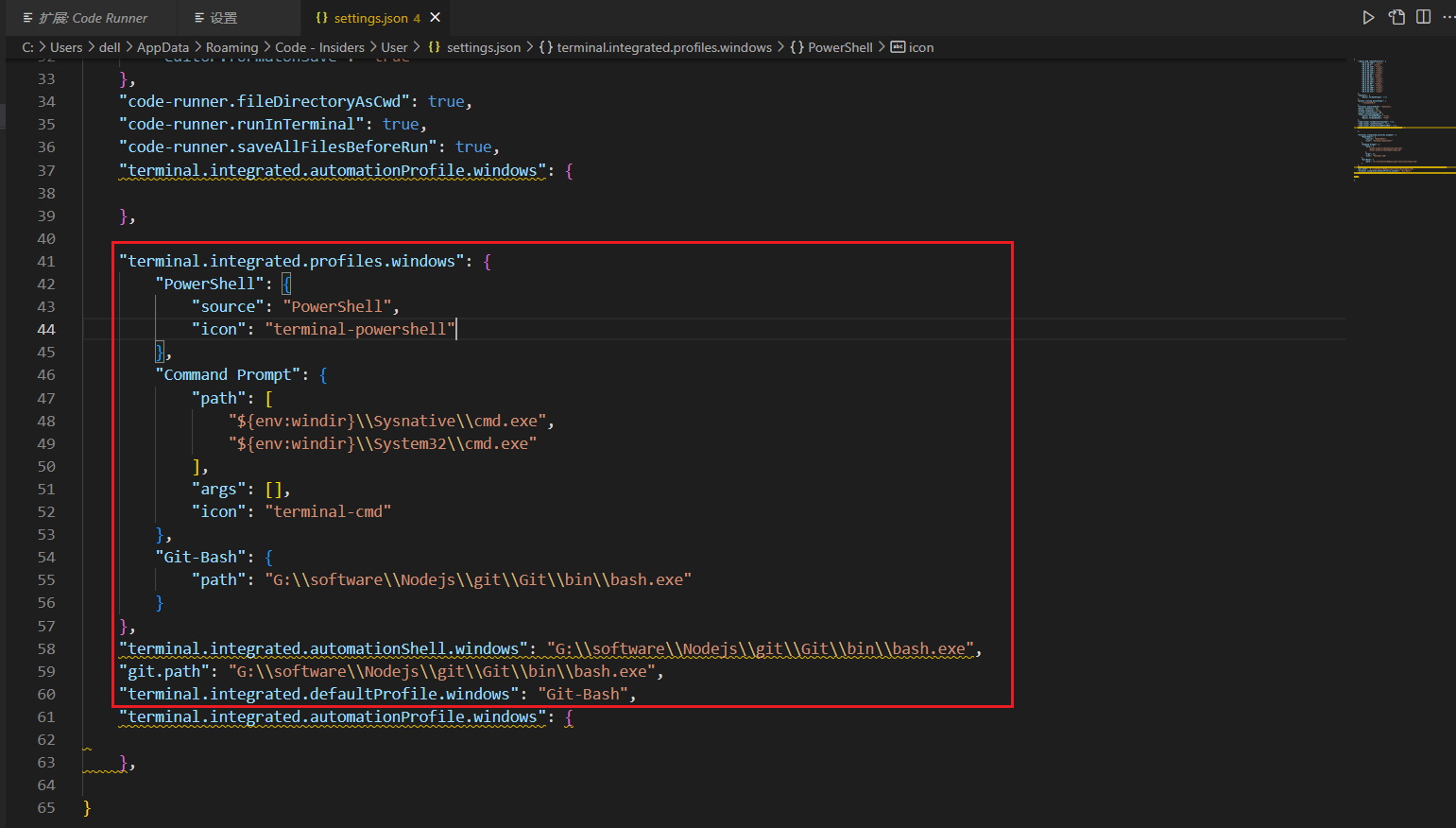

2）添加代码

tips：注意Git的安装路径，一共涉及到三处修改的地方。

当你添加完代码，保存后，shell.windows上会显示报错，这个不用管他。

"terminal.integrated.profiles.windows": {
        "PowerShell": {
            "source": "PowerShell",
            "icon": "terminal-powershell"
        },
        "Command Prompt": {
            "path": [
                "${env:windir}\\Sysnative\\cmd.exe",
                "${env:windir}\\System32\\cmd.exe"
            ],
            "args": [],
            "icon": "terminal-cmd"
        },
        "Git-Bash": {
            "path": "G:\\software\\Nodejs\\git\\Git\\bin\\bash.exe"
        }
    },
    "terminal.integrated.automationShell.windows": "G:\\software\\Nodejs\\git\\Git\\bin\\bash.exe",
    "git.path": "G:\\software\\Nodejs\\git\\Git\\bin\\bash.exe",
    "terminal.integrated.defaultProfile.windows": "Git-Bash",

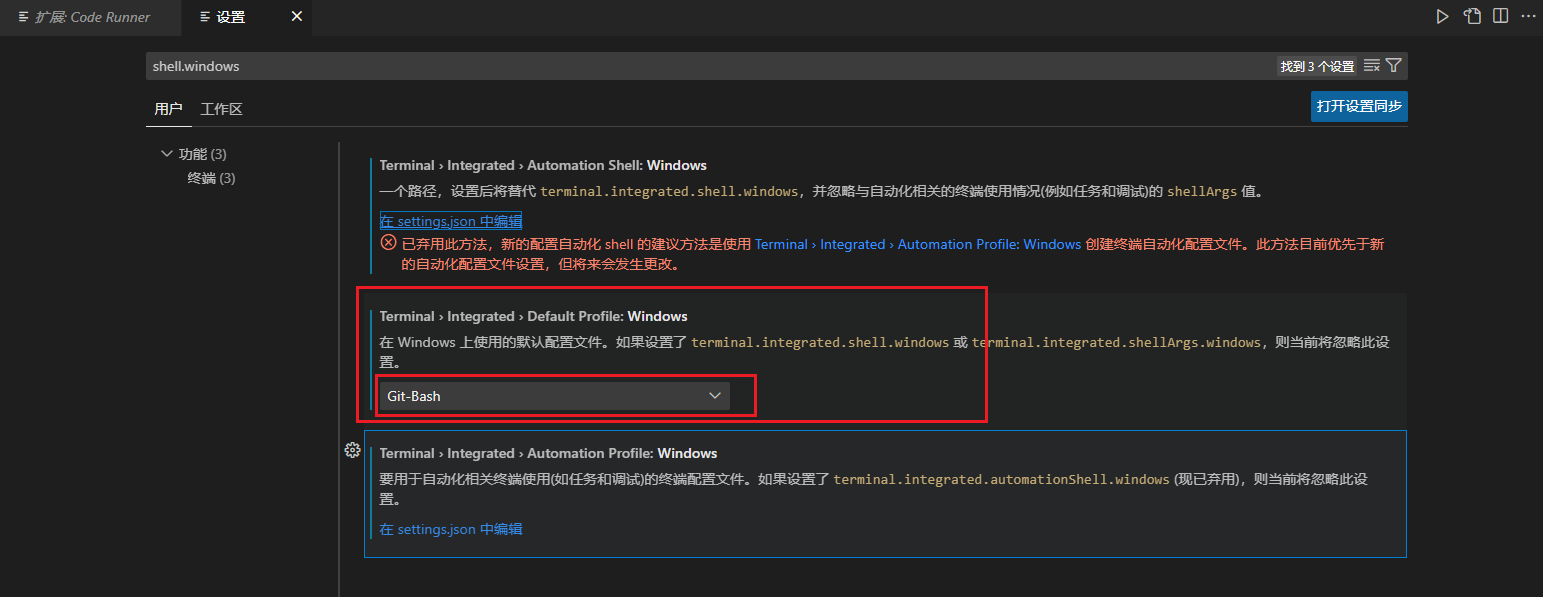

3）修改terminal.integrated.Default.Profiles.Windows

5. Vscode下使用GMT

经过上述的配置，下面我们就可以在Vscode下使用GMT了。

5.1 运行.bat文件

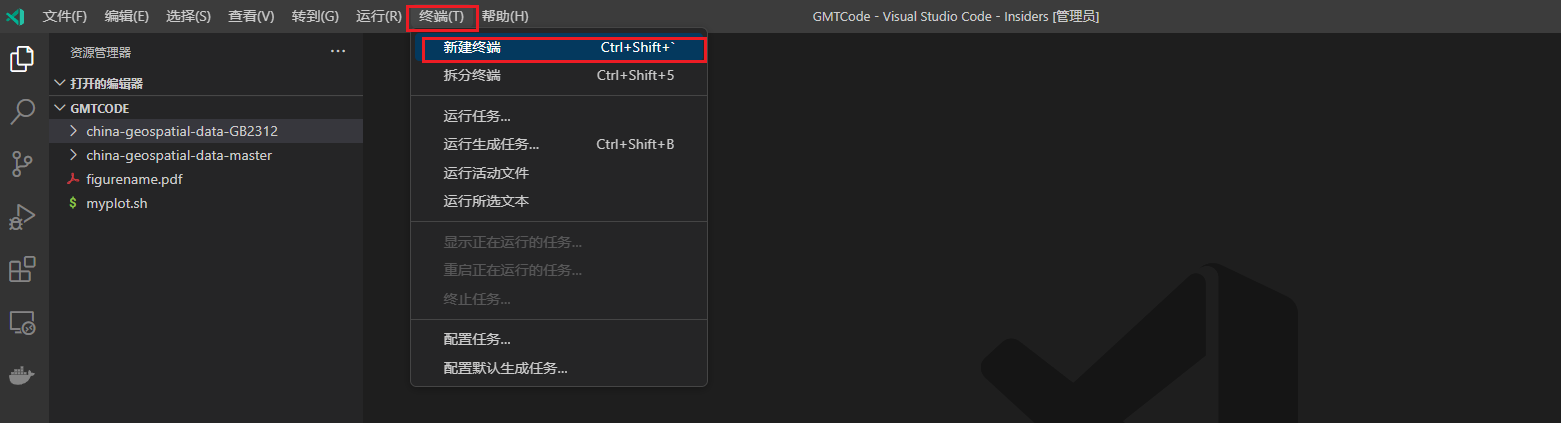

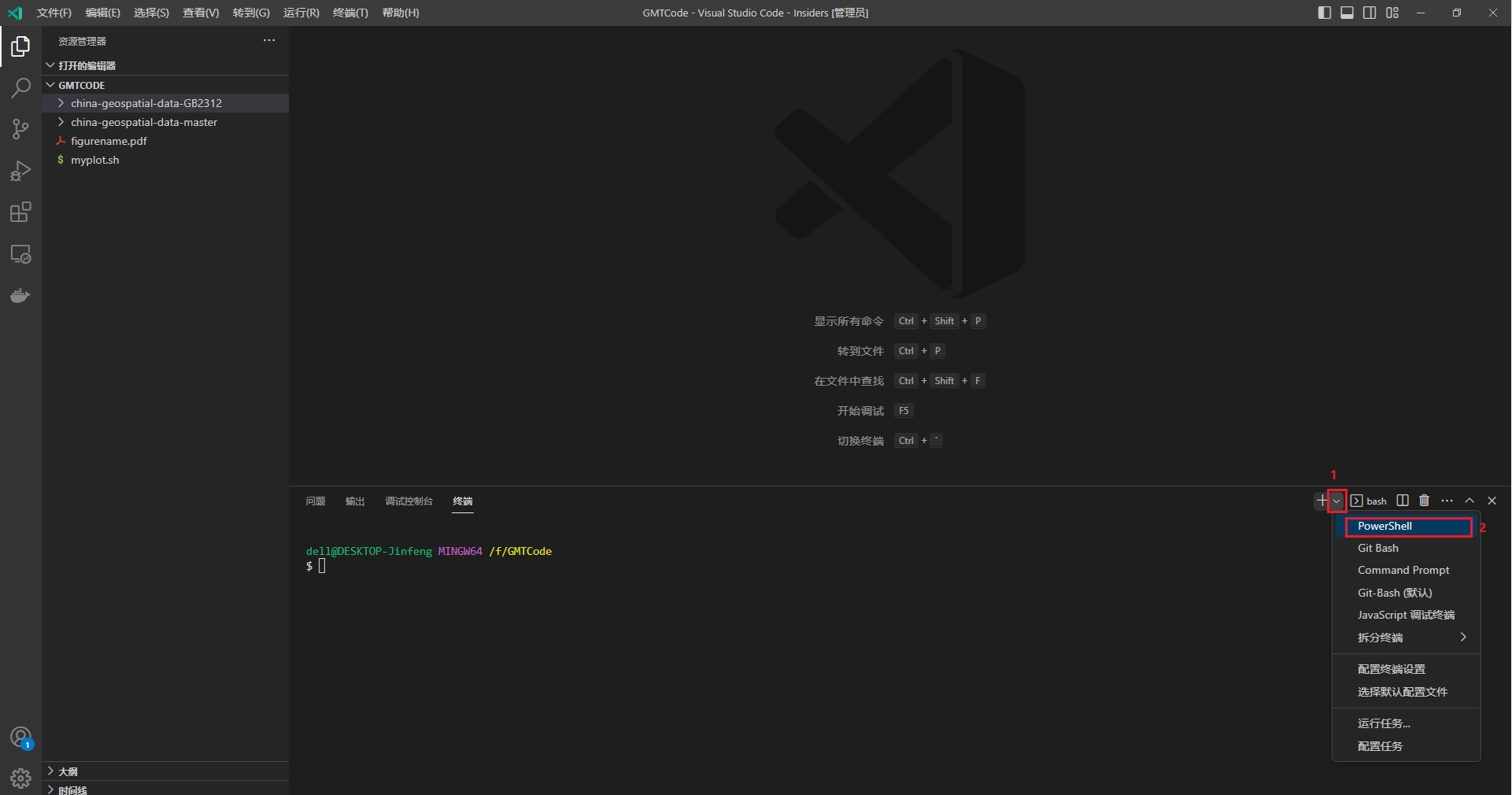

1）安装官网的教程，首先我们在vscode下新建终端。

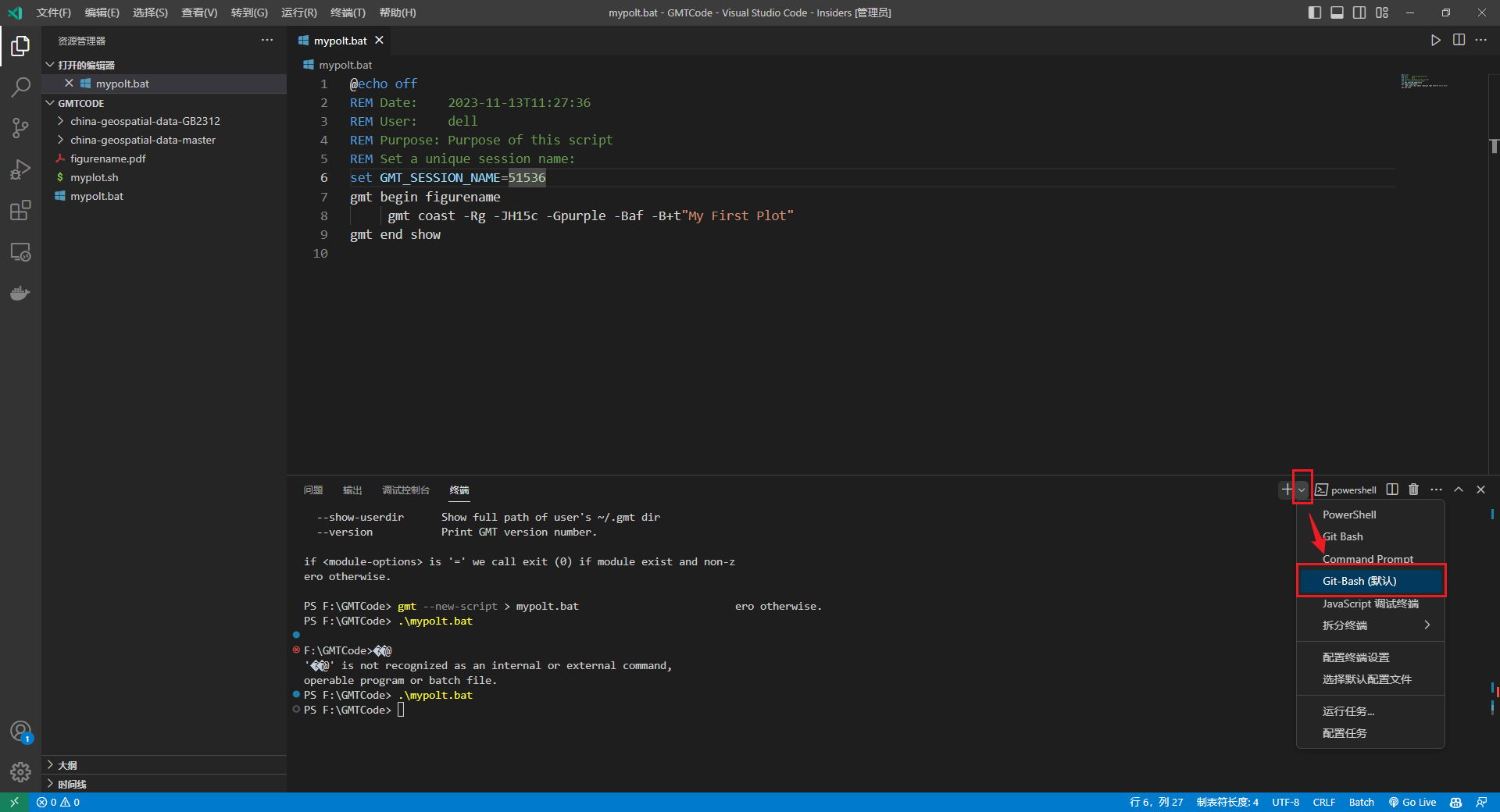

此时我们可能默认的终端是Git-Bsah的，因此我们需要修改一下。

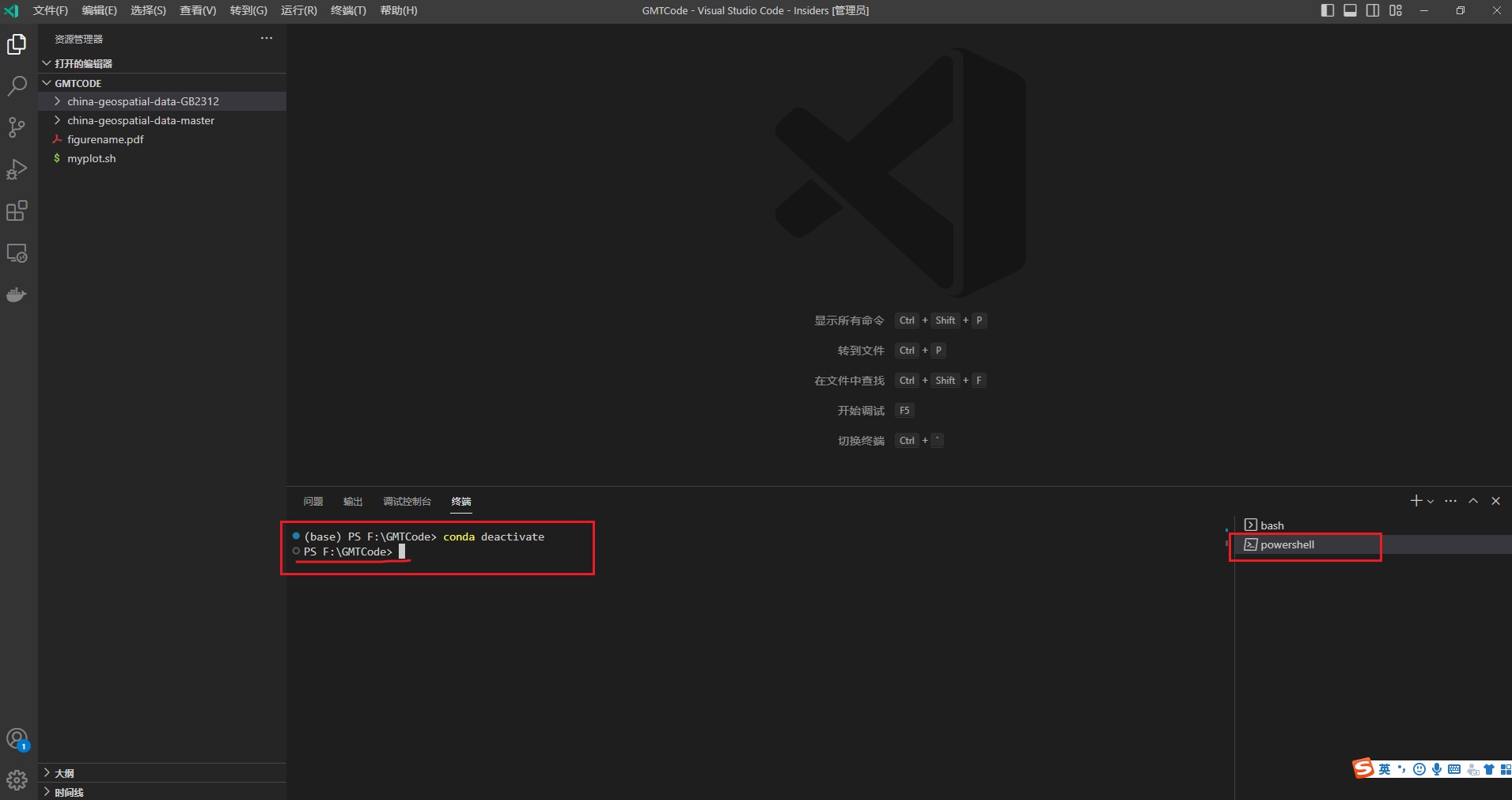

如果点击PowerShell后，你的终端在anaconda下面，则退出到系统的终端。

注意：这里要在看好路径，该F盘下的路径是我创建的。

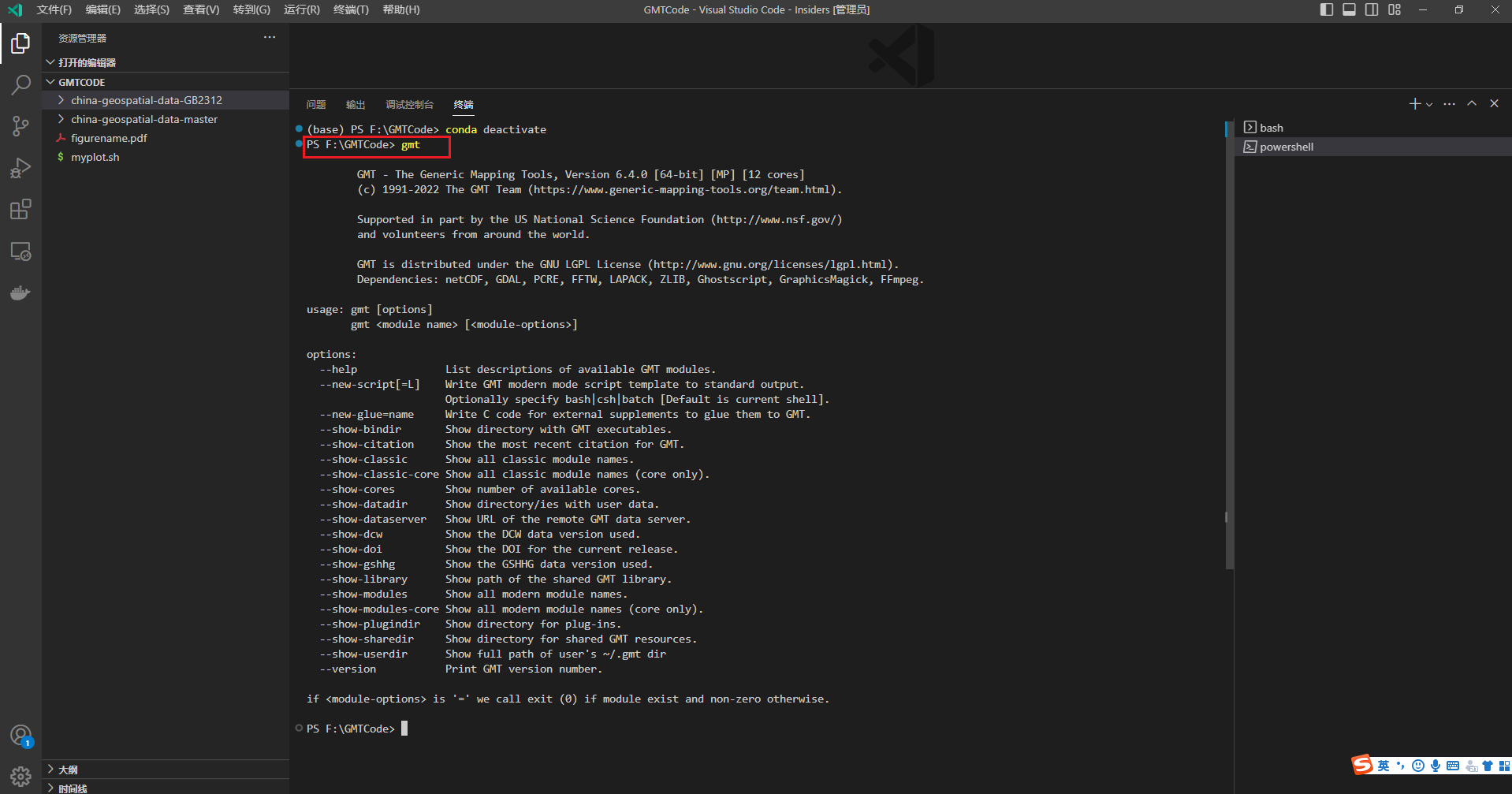

2）去启动命令提示符，输入gmt，运行GMT。

gmt

3）生成脚本模板

继续在终端中敲入:

gmt --new-script > myplot.bat

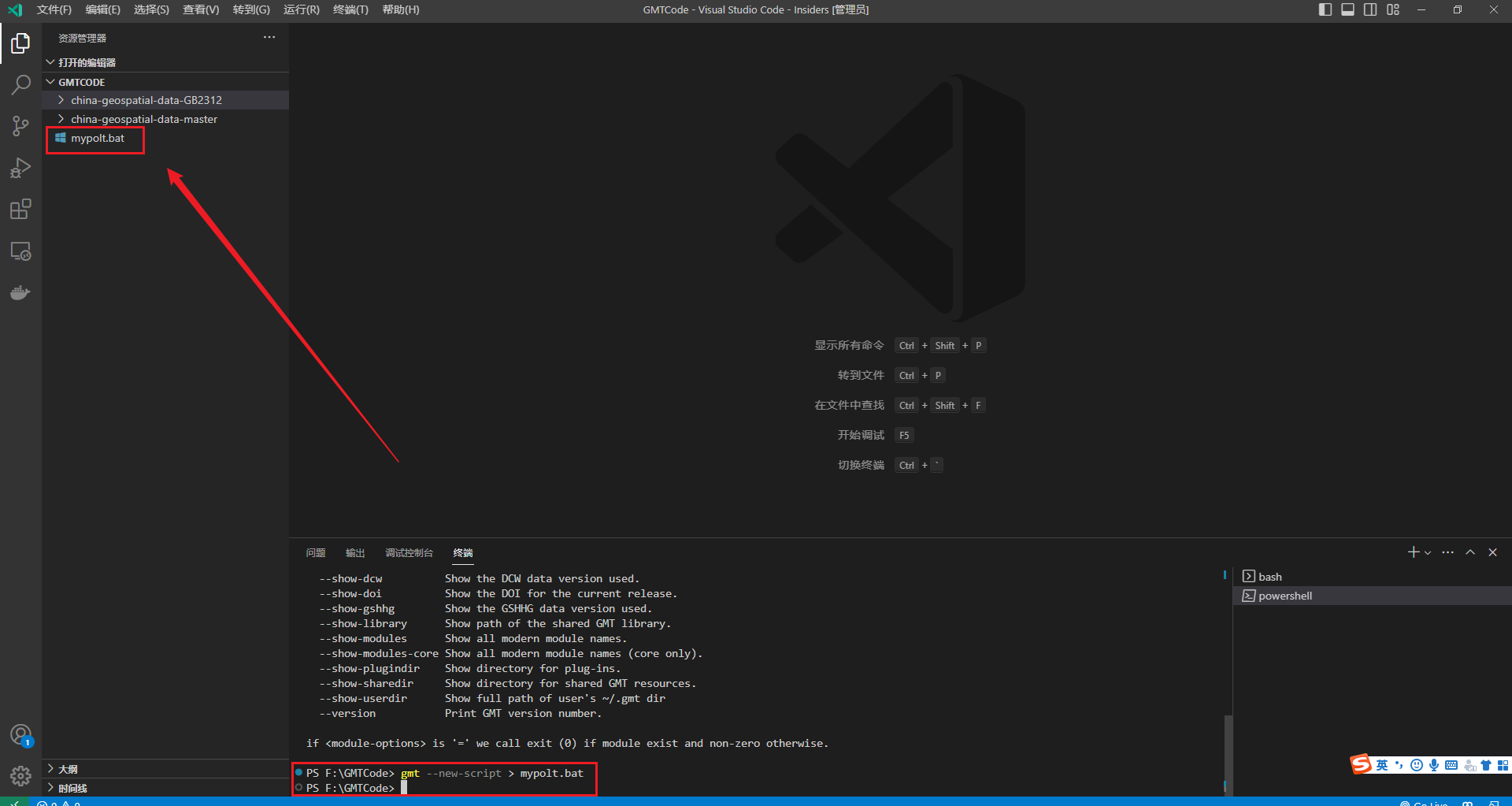

此时在你的目录下，会生成一个.bat的文件。

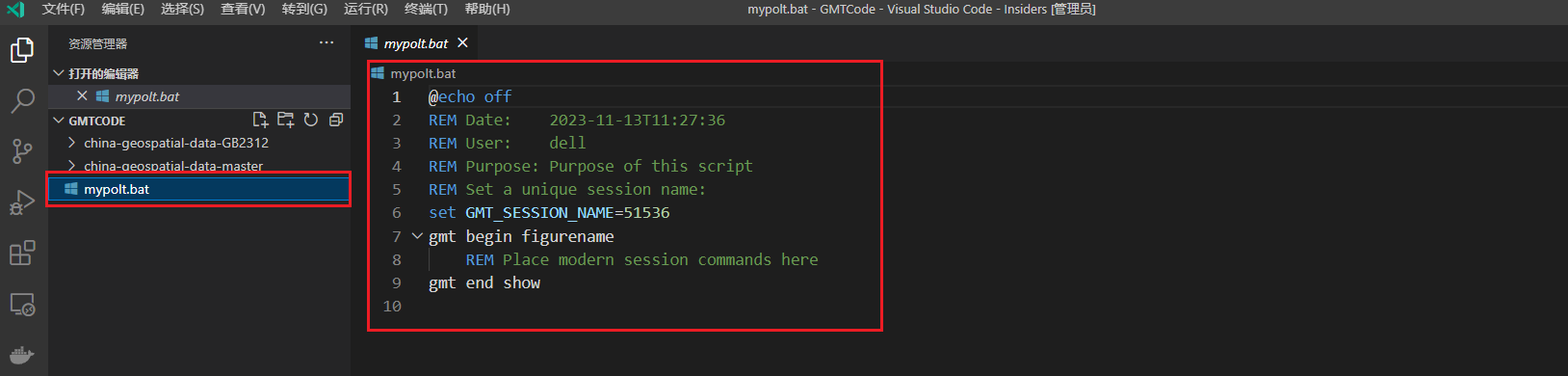

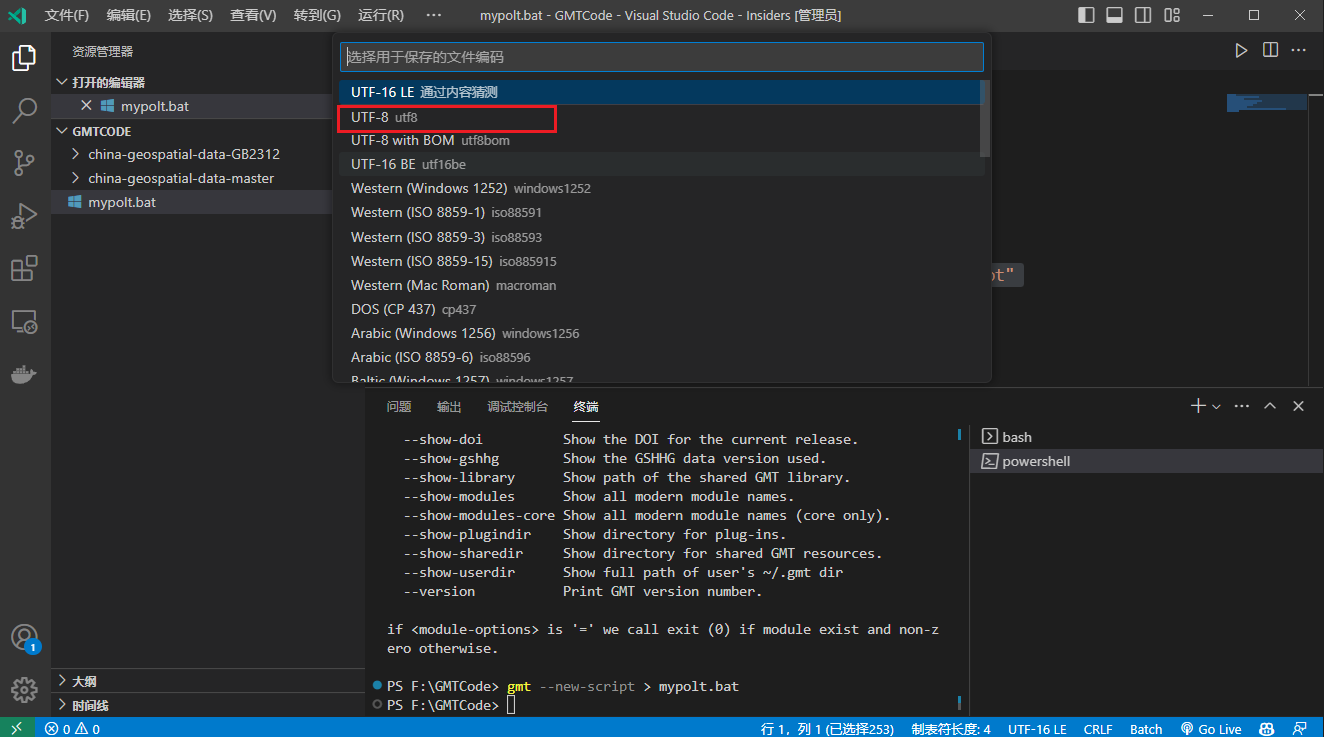

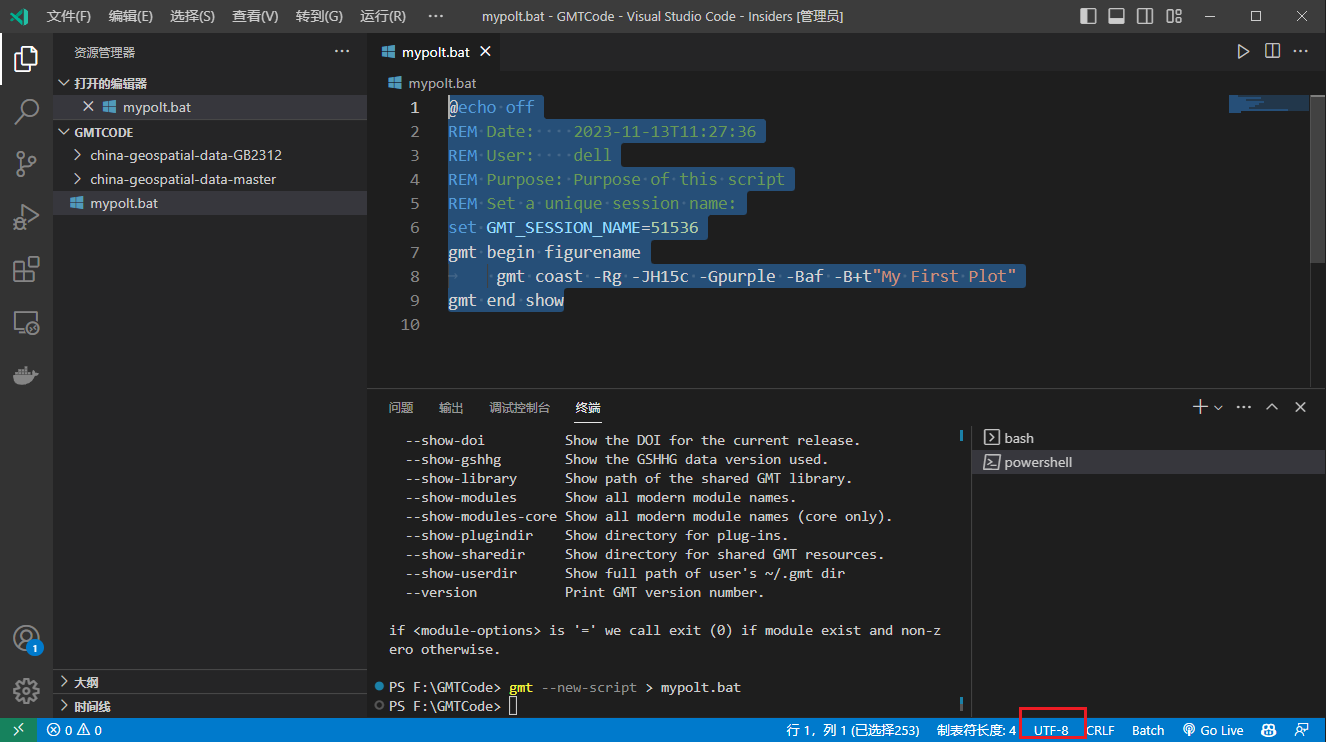

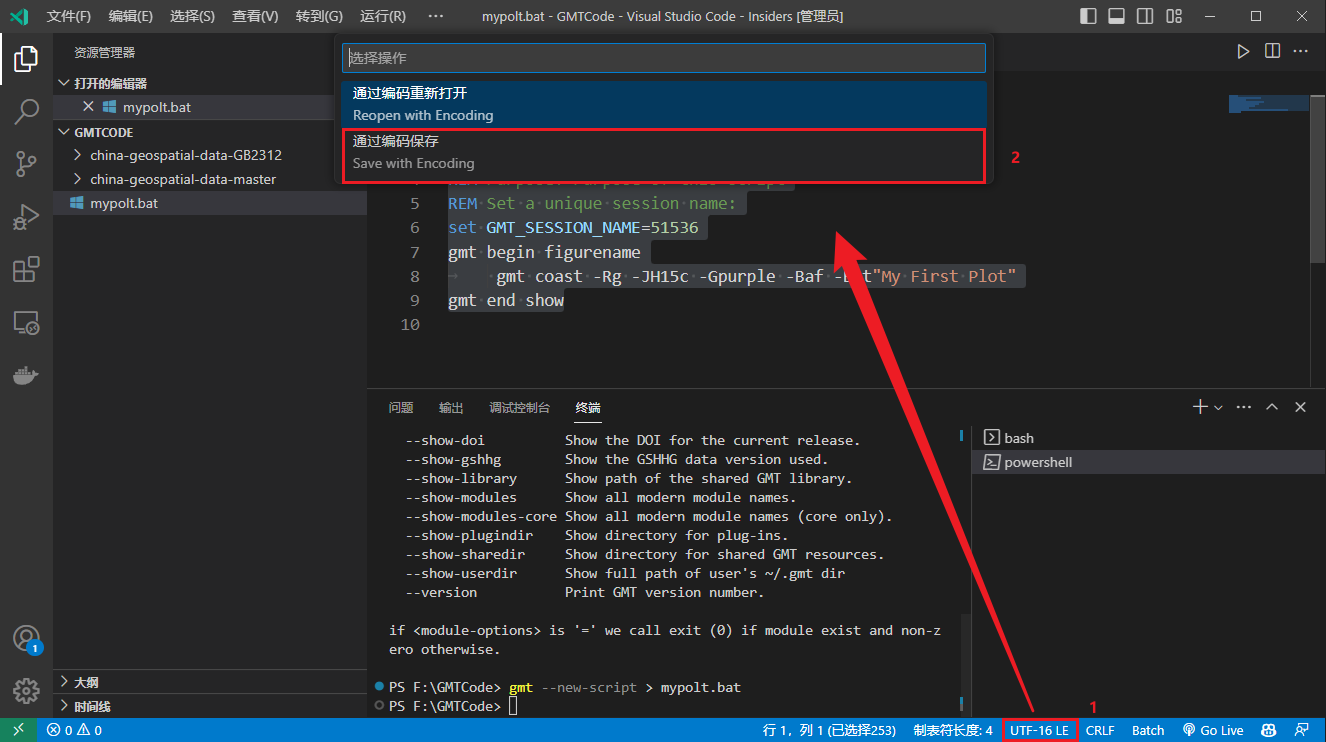

4）查看并编辑脚本文件

打开后的内容如下：

其中，以 REM 开头的行尾注释行，set GMT_SESSION_NAME=7492 这一行属于高级用法，可以忽略。核心内容只有两行，即 gmt begin 和 gmt end 这两行。

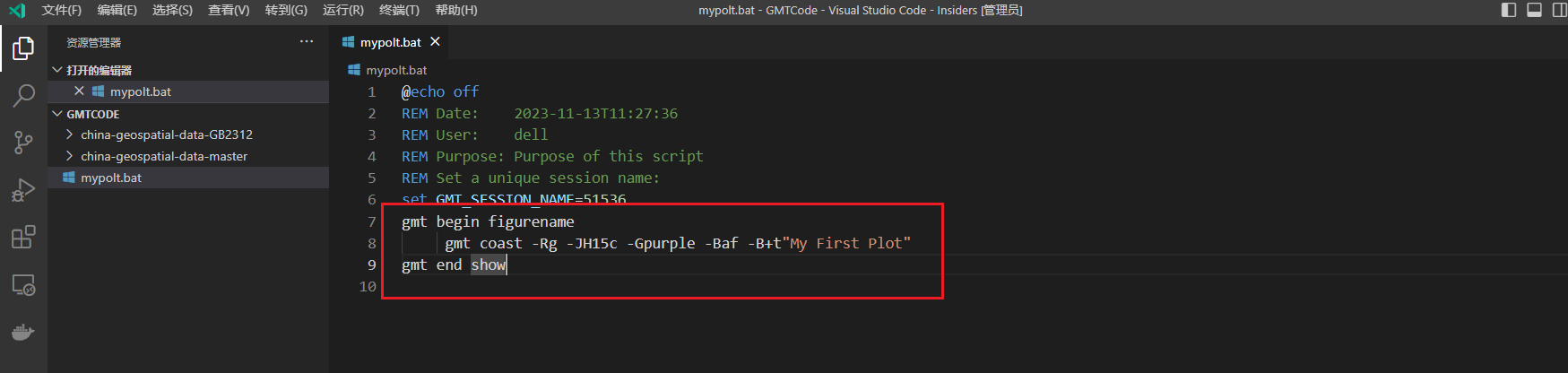

在 gmt begin 和 gmt end 中间添加 GMT 命令，将脚本修改如下:

@echo off
REM Date:    2023-11-13T11:27:36
REM User:    dell
REM Purpose: Purpose of this script
REM Set a unique session name:
set GMT_SESSION_NAME=51536
gmt begin figurename
	 gmt coast -Rg -JH15c -Gpurple -Baf -B+t"My First Plot"
gmt end show

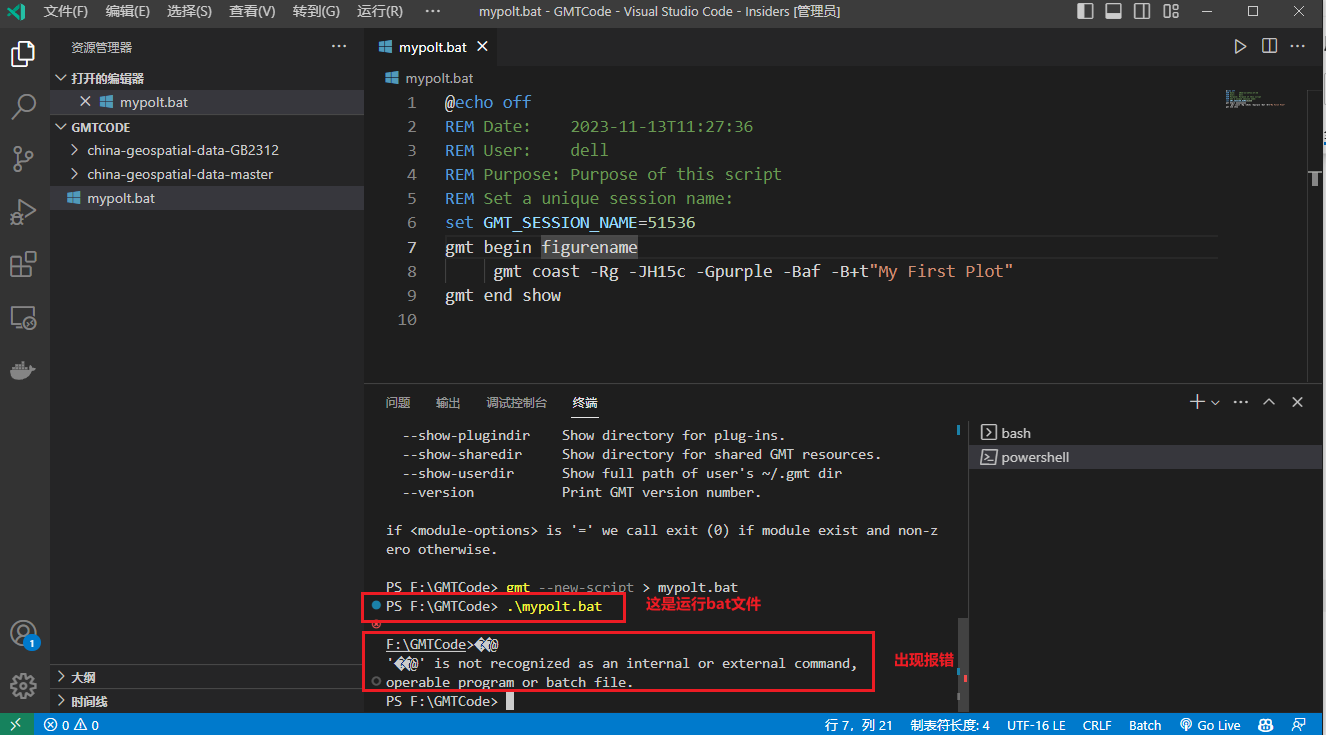

5）执行脚本画图

继续在终端中输入命令运行：

myplot.bat

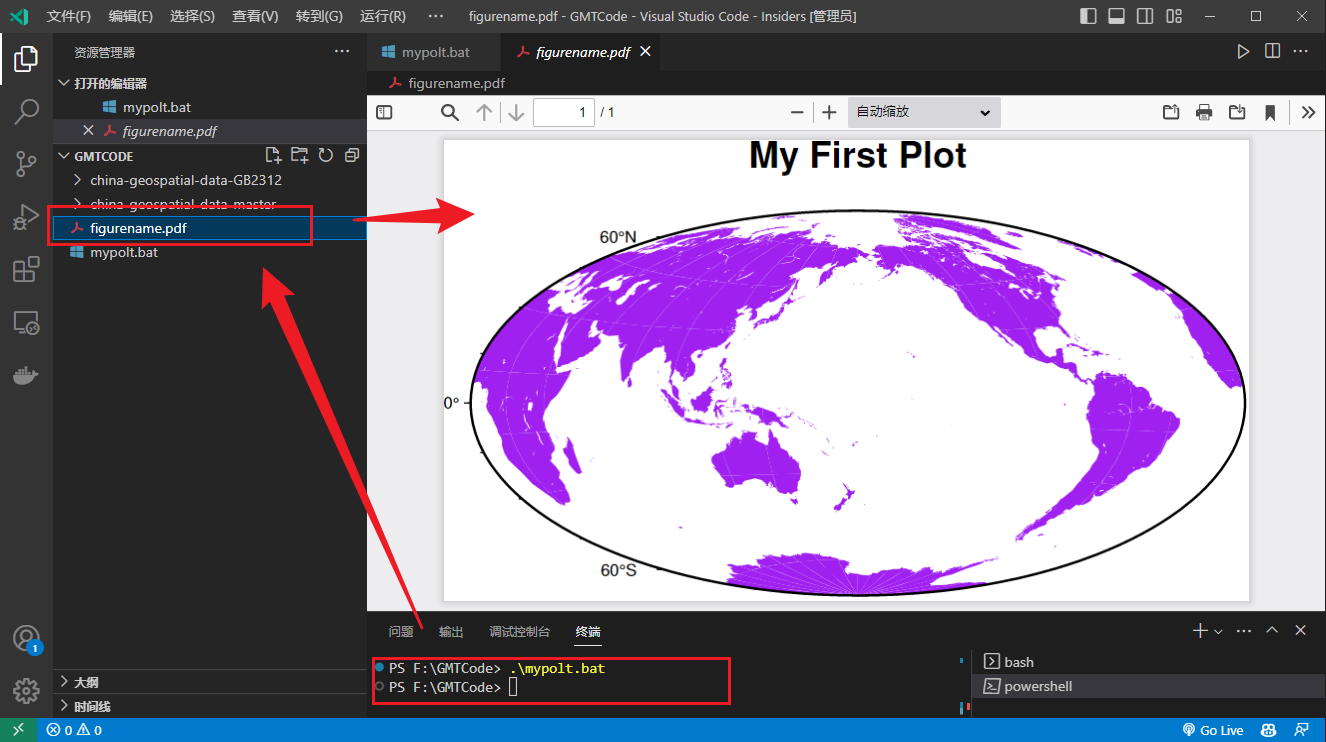

你会发现根目录下出现了pdf文件，打开后就是所画的图。

5.2 运行.sh文件

1）安装官网的教程，首先我们在vscode下新建终端。

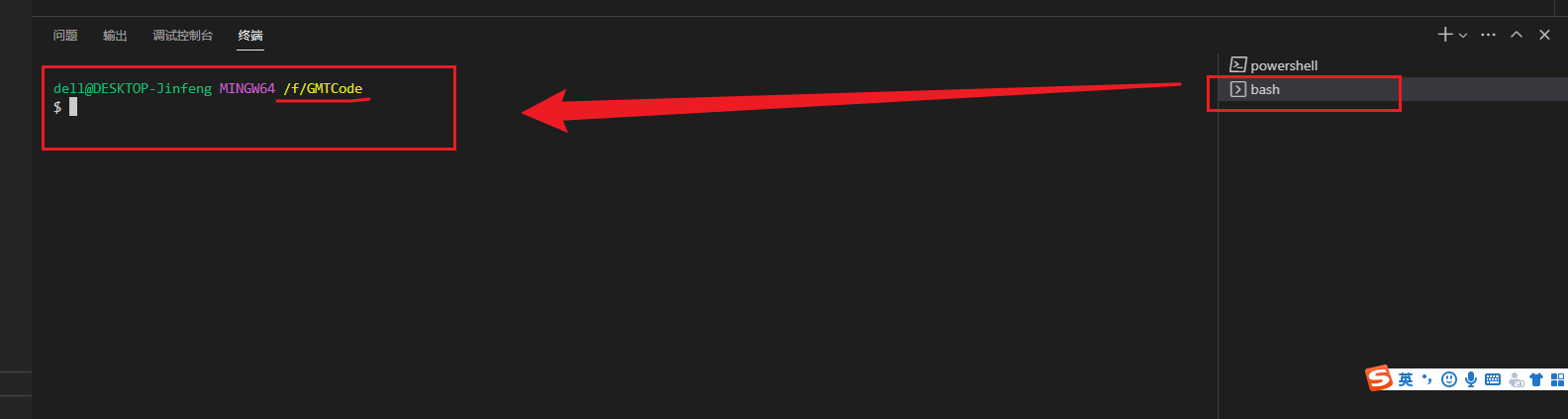

此时的终端与运行bat的终端不一样，这是Git-Bash终端。

注意这个路径是不是你运行代码的路径

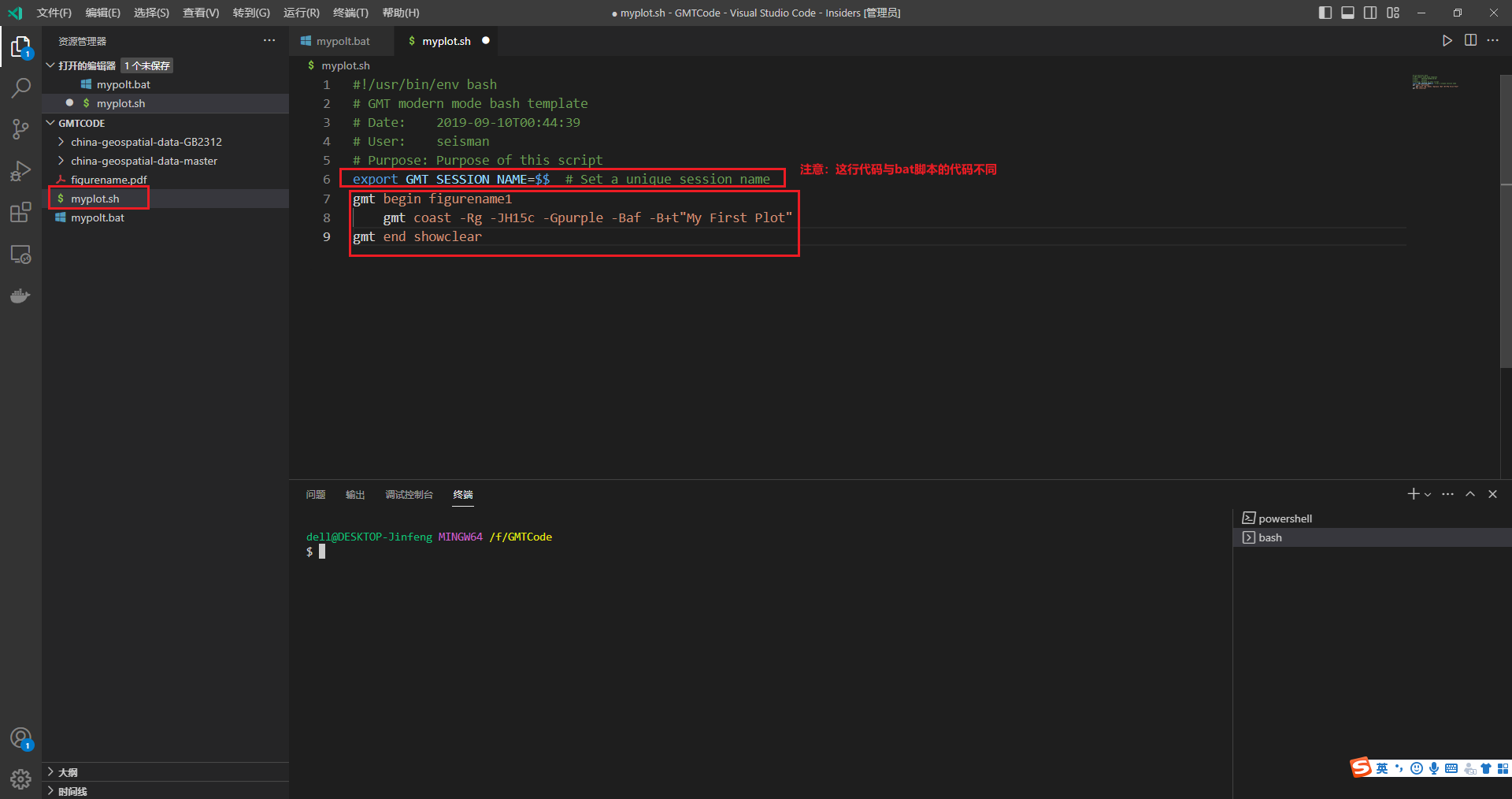

2）我们新建一个sh文件（直接右键新建就可以），编写里面的代码。

#!/usr/bin/env bash
# GMT modern mode bash template
# Date:    2019-09-10T00:44:39
# User:    seisman
# Purpose: Purpose of this script
export GMT_SESSION_NAME=$$  # Set a unique session name
gmt begin figurename1
    gmt coast -Rg -JH15c -Gpurple -Baf -B+t"My First Plot"
gmt end show

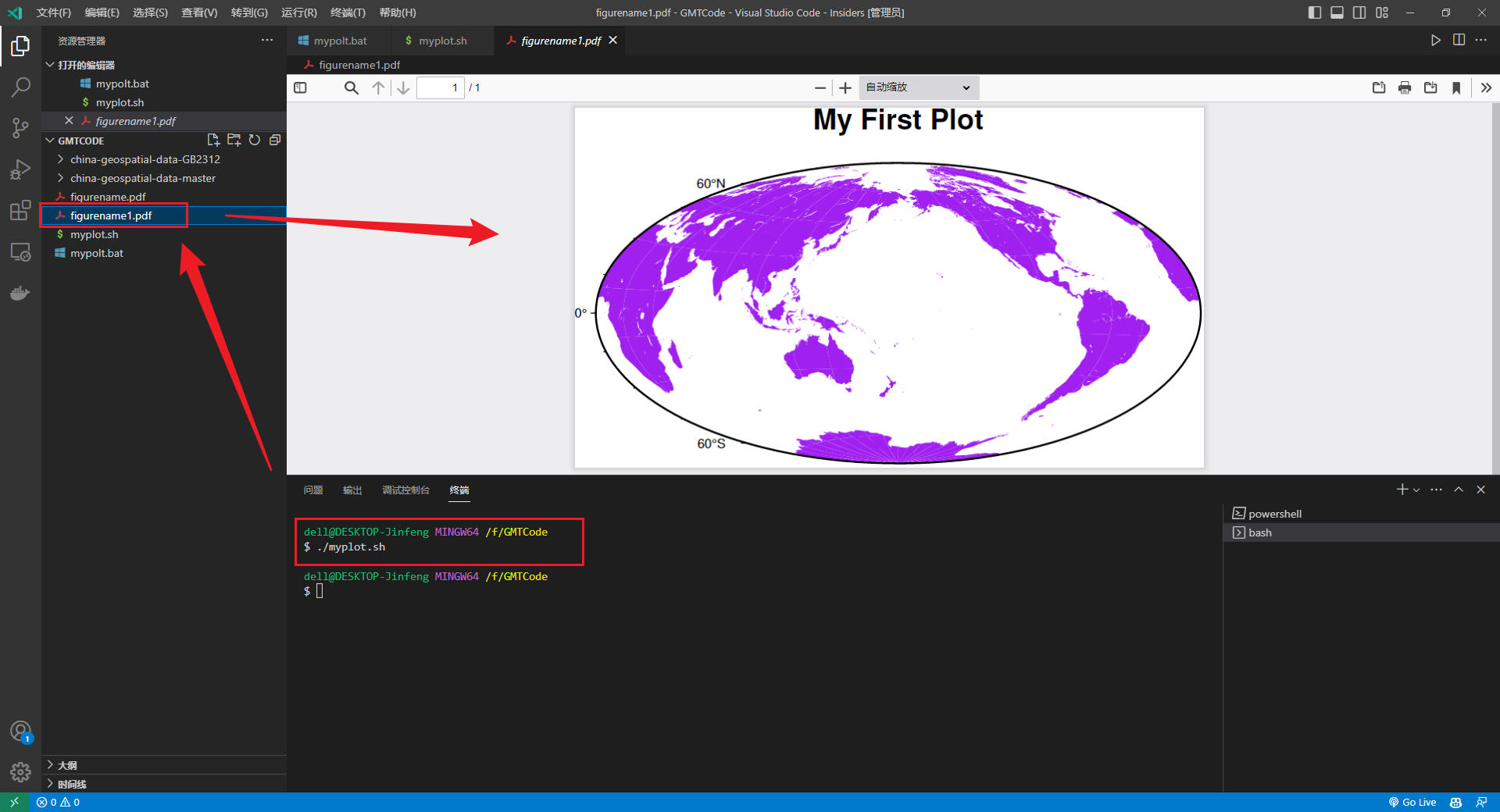

3）执行脚本画图
