计算机的工作过程

int a = 2,b = 3,c = 1,y = 0;
void main(){
    y = a * b + c;
}

以该运算为例：

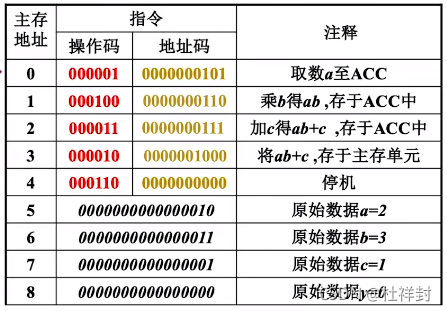

编译装入内存：

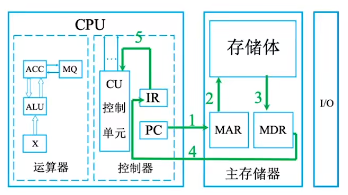

内部指令运行：

步骤如下：

初：（PC）=0，指向第一条指令的存储地址

#1：（PC）——》MAR，导致（MAR）= 0

#3：M（MAR）——》MDR，导致（MDR）=000001 0000000101

#4：（MDR）——》IR，导致（IR）= 000001 0000000101

#5：OP（IR）——》CU，指令的操作码送到CU，CU分析后得知，只是“取数”指令

#6：AD（IR）——》MAR，指令的地址码送到MAR，导致（MAR）=5

#8：M（MAR）——》MDR，导致（MDR）=0000000000000010=2

#9：（MDR）——》ACC，导致（ACC）=0000000000000010=2

 取指令（#1~#4） 分析指令（#5） 执行取数指令（#6~#9）



上一条指令取指后PC自动加一，（PC）=1；执行后，（ACC）= 2

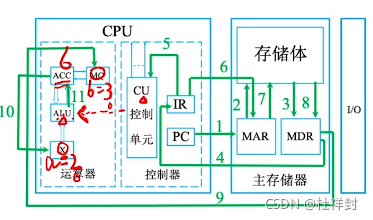

#1：（PC）——》MAR，导致（MAR）=1

#3： M（MAR）——》MDR，导致（MDR）=000100 0000000110

#4：（MDR）——》IR，导致（IR）=000100 0000000110

#5：OP（IR）——》CU，指令的操作码送到CU，CU分析后得知，这是“乘法”指令

#6：Ad（IR）——》MAR，指令的地址码送到MAR，导致（MAR）=6

#8：M（MAR）——》MDR，导致（MDR）=000100 0000000110=3

#9：（MDR）——》MQ，导致（MQ）=000100 0000000110=3

#10：（ACC）——》X，导致（X）=2

#11：（MQ）*（X）——》ACC，由ALU实现乘法运算，导致（ACC）=6，如果乘积太大，如果乘积太大，则需要MQ辅助存储。

上一条指令取指后PC自动加一，（PC）=2；.........................省略！

总结：

        取指令：PC——》MAR——》M——》MDR——》IR

        分析指令：OP(IR)——》CU

        执行指令：Ad（IR）——》MAR——》M——》MDR——》ACC
