Arduino学习笔记——驱动6线oled

最新推荐文章于 2024-09-20 20:13:08 发布
最新推荐文章于 2024-09-20 20:13:08 发布
阅读量770 收藏 1
点赞数
文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_55715269/article/details/126057710
版权

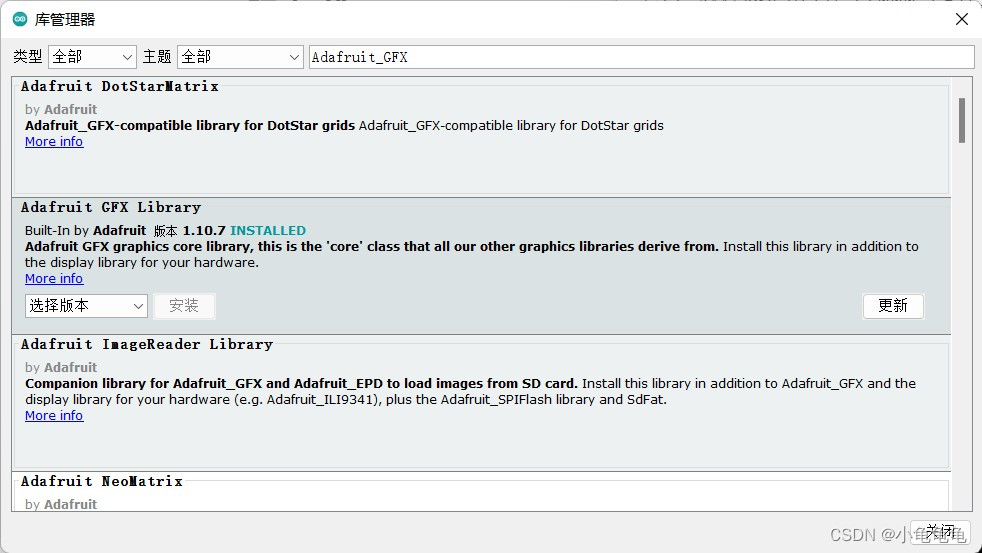

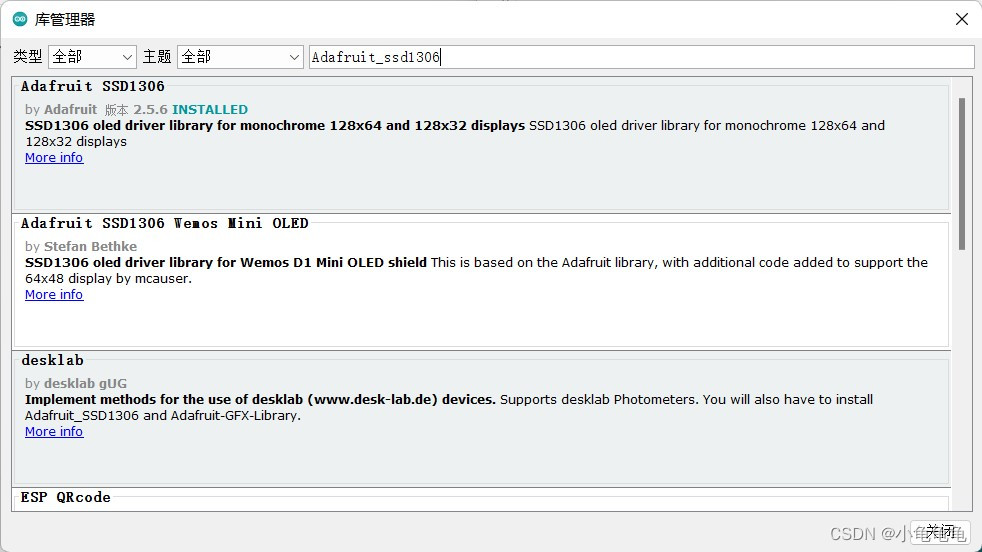

1、下载库文件Adafruit_GFX  和 Adafruit_SSD1306

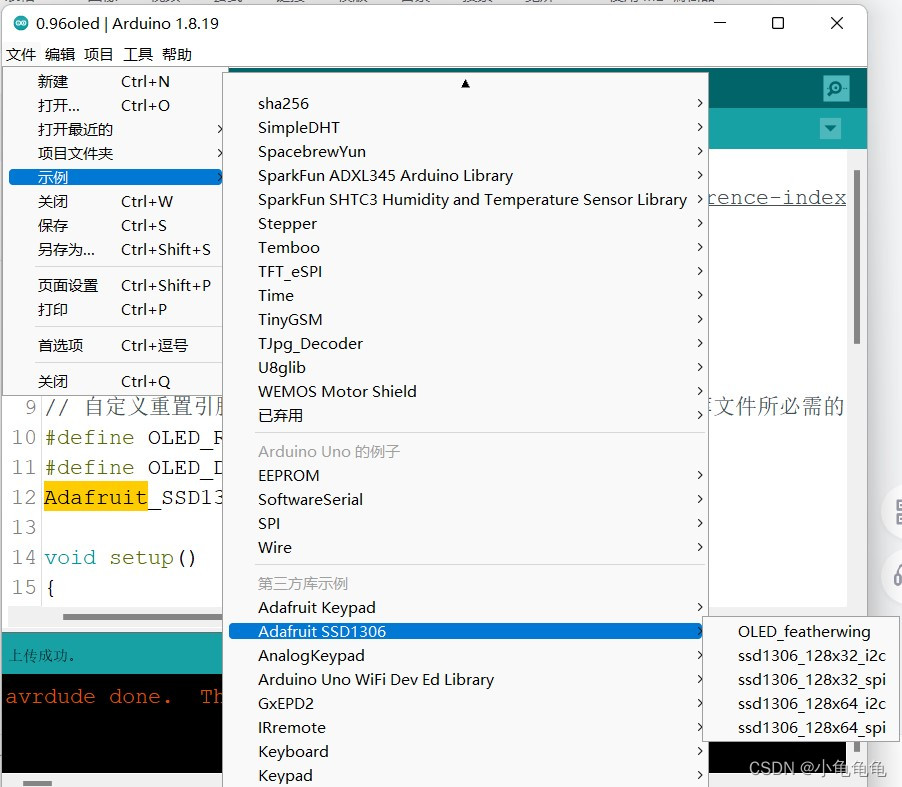

 2、打开例程，选择自己的oled的型号

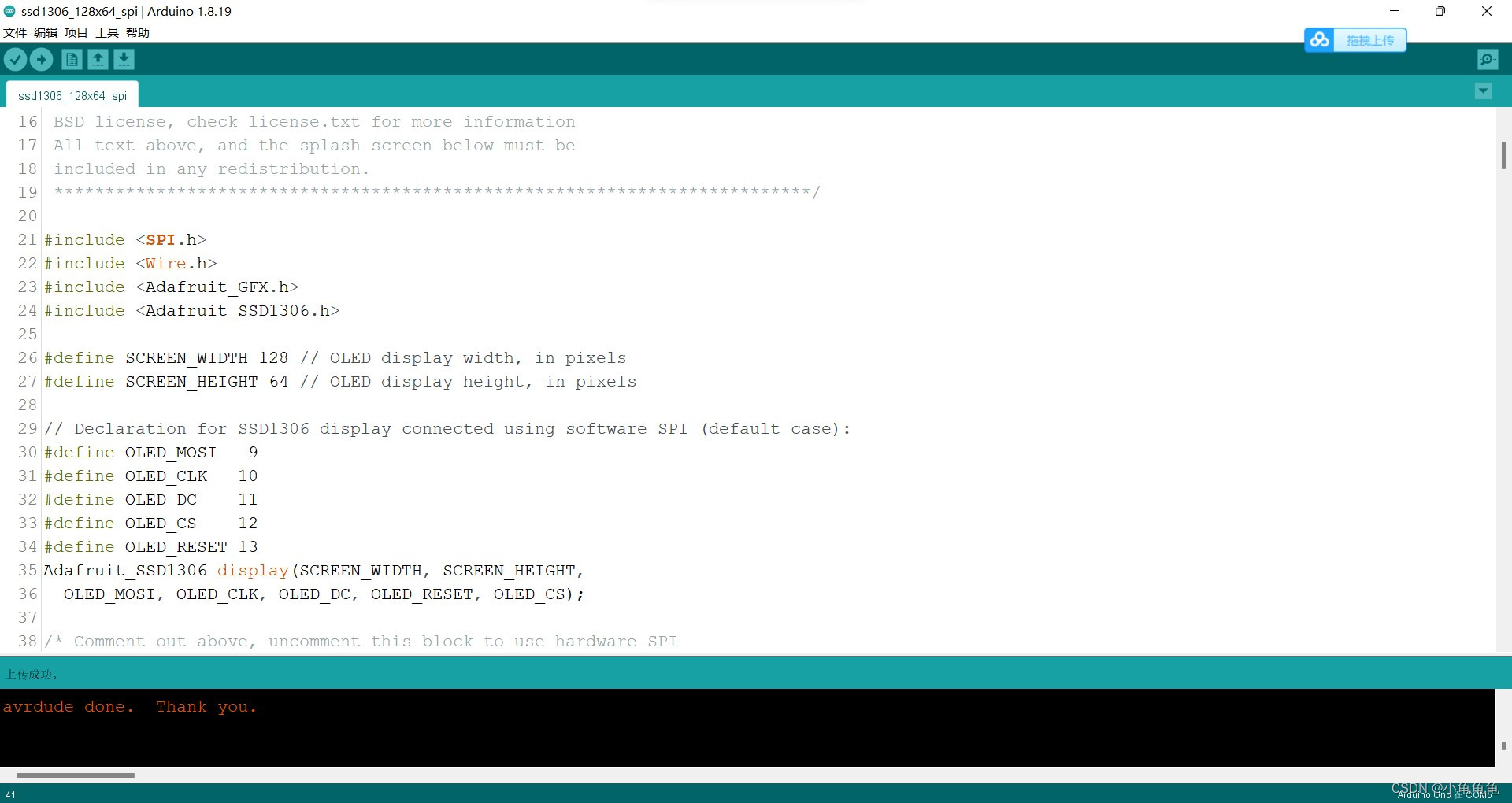

3、连线、根据例程中的define中设定的连接线，在这里，我的是ssd——1306 128×64_spi

oledarduino
GNDGND
VCC3.3V
SCL10（CLK）
SDK9（MOSI）
RST13
D/C11

 4、最后上传
