在数字电路领域,74HC595 作为一款经典的 8 位移位寄存器,以其独特的性能和广泛的适用性,在众多电子设备中发挥着关键作用。通过对其官方资料的深入研读,我们可以全面了解这款芯片的工作原理、性能特点、应用场景及使用注意事项。
一、74HC595 概述

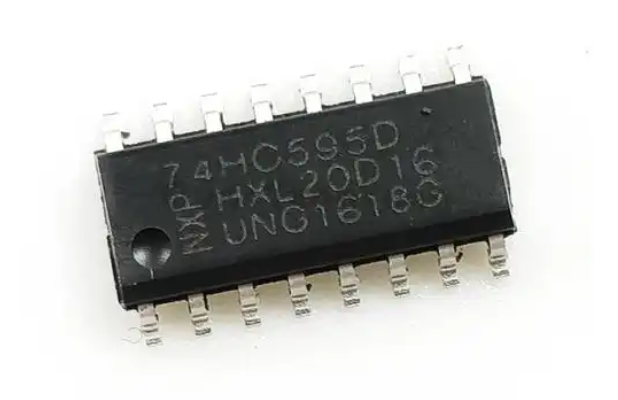

74HC595 是一款高速 CMOS 器件,集成了 8 位移位寄存器和 8 位输出寄存器。它能够将串行输入的数据转换为并行输出,为数字系统中数据的传输与处理提供了极大的便利。该芯片的主要功能包括数据的串行输入与并行输出转换、数据的存储与控制,以及与其他数字电路的协同工作,这些功能使其在多种应用场景中不可或缺。
二、引脚功能详解
16 引脚的 74HC595,各引脚分工明确。Vcc(16 脚)和 GND(8 脚)分别为电源和地,为芯片提供稳定的供电。DS(14 脚)是串行数据输入引脚,数据在移位寄存器时钟 STCP(12 脚)的上升沿依次输入。SHCP(11 脚)为移位寄存器时钟,控制数据在移位寄存器中的移动;STCP(12 脚)则是存储寄存器时钟,在其上升沿,移位寄存器的数据被锁存到输出寄存器。MR(10 脚)是主复位输入引脚,低电平有效,可将移位寄存器的值清零。OE(13 脚)用于控制输出使能,低电平时,Q0 - Q7(1 - 7 脚和 15 脚)输出有效数据;高电平时,输出为高阻态。Q7S(9 脚)作为串行数据输出,方便级联多个 74HC595 芯片扩展功能。
三、功能特性剖析
(一)数据处理功能
74HC595 的数据处理过程严谨有序。在移位寄存器时钟 SHCP 的上升沿,DS 引脚的数据被逐位移入 8 位移位寄存器。当存储寄存器时钟 STCP 上升时,移位寄存器中的数据被传送到输出寄存器。若 SHCP 和 STCP 相连,移位寄存器会始终比输出寄存器领先一个时钟周期,这种机制确保了数据的准确传输与处理。例如,在数据传输过程中,先通过 SHCP 将数据移入移位寄存器,再利用 STCP 将其存储到输出寄存器,从而实现数据的稳定输出。
(二)电气特性
74HC595 的电气特性优异。其电源电压范围为 2.0V 至 6.0V,能适应多种供电环境,无论是低功耗的便携式设备,还是对电源要求不高的常规电路,都能稳定工作。在不同电源电压下,芯片的输入输出特性稳定。如在 4.5V 电源时,高电平输入电压 VIH 最小值为 3.15V,低电平输入电压 VIL 最大值为 2.1V,确保了信号输入的准确性;高电平输出电压 VOH 在不同负载情况下也能保持稳定,为后续电路提供可靠的信号。同时,该芯片具有 CMOS 器件低功耗的特点,有效降低了系统能耗。
(三)保护特性
芯片具备出色的保护能力。静电放电(ESD)保护性能卓越,通过了 JESD 22 标准测试,人体模型(HBM)超过 2000V,机器模型(MM)超过 200V,带电设备模型(CDM)超过 1000V,大大降低了因静电造成芯片损坏的风险。此外,其闩锁电流超过 250mA(JESD 78 Class II),增强了芯片在复杂电气环境中的稳定性。
四、应用场景解析
(一)通用逻辑控制
在通用逻辑控制领域,74HC595 可实现多种逻辑功能。在简单的数字电路中,它能作为数据分配器,将串行数据按需求分配到不同的输出端口,实现对多个设备的有序控制;在复杂的逻辑系统里,还能与其他逻辑芯片协同工作,构建复杂的逻辑电路,满足多样化的控制需求。
(二)串行到并行数据转换
在数据转换方面,74HC595 发挥着关键作用。在通信系统中,常需将串行传输的数据转换为并行数据,以便后续处理。例如,在 SPI 通信中,微控制器通过串行方式发送数据,74HC595 接收后将其转换为并行数据输出,方便其他设备读取和处理,提高了数据传输和处理的效率。
(三)数据捕获与保持
该芯片还具备数据捕获和长时间保持的功能。在数据采集系统中,可实时捕获外部数据,并通过输出寄存器长时间保持,确保数据不丢失。在工业控制领域,用于采集传感器数据时,能稳定保持数据,为后续的数据分析和处理提供可靠支持。
五、使用注意事项
在使用 74HC595 时,需注意一些关键要点。在电气连接方面,未使用的输入引脚应连接到 Vcc 或地,避免引入噪声干扰芯片正常工作。在时序控制上,要严格遵循芯片的数据手册,确保时钟信号的频率、脉冲宽度、建立时间和保持时间等参数符合要求,否则可能导致数据传输错误。此外,在进行 PCB 布局时,应考虑芯片的电气特性,合理设计布线,减少信号干扰,确保系统稳定运行。
74HC595 凭借其丰富的功能、优异的性能和广泛的应用场景,成为数字电路设计中的重要组成部分。无论是初学者还是经验丰富的工程师,深入理解其工作原理和特性,合理应用于实际项目,都能充分发挥其优势,提升电路设计的质量和效率。
本文参考手册来源于ICpdf资料网—74HC595手册。
