ESP32作为BLE客户端gatt-client教程

一、介绍

该代码实现了一个低功耗蓝牙 （BLE） 通用属性 （GATT） 客户端，该客户端扫描附近的外围服务器并连接到预定义的服务。然后，客户端搜索可用特征并订阅已知特征，以便接收通知或指示。该示例可以注册应用程序配置文件并初始化一系列事件，这些事件可用于配置通用访问配置文件 （GAP） 参数以及处理扫描、连接到外围设备以及读写特性等事件

二、include

gattc_demo.c 中包含的头文件是：

#include <stdint.h>

#include <string.h>

#include <stdbool.h>

#include <stdio.h>

#include "nvs.h"

#include "nvs_flash.h"

#include "controller.h"

这些是 FreeRTOS 和底层系统组件运行所必需的，包括日志记录功能和将数据存储在非易失性闪存中的库。

#include "bt.h"

#include "esp_gap_ble_api.h"

#include "esp_gattc_api.h"

#include "esp_gatt_defs.h"

#include "esp_bt_main.h"

#include "esp_gatt_common_api.h"

• bt.h：从主机侧配置 BT 控制器和 VHCI。

• esp_bt_main.h：初始化并启用 Bluedroid 堆栈。

• esp_gap_ble_api.h：实现 GAP 配置，如广告、连接参数等。

• esp_gattc_api.h：实现 GATT Client 配置，如连接外设、搜索服务等。

三、入口函数

main 函数首先初始化非易失性 storage library。该库允许在闪存中保存键值对，并被一些组件（如 Wi-Fi 库）用于保存 SSID 和密码：

esp_err_t ret = nvs_flash_init();

if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {

    ESP_ERROR_CHECK(nvs_flash_erase());

    ret = nvs_flash_init();

}

ESP_ERROR_CHECK( ret );

四、BT 控制器和堆栈初始化

1. 首先创建一个 BT 控制器配置结构来初始化 BT 控制器，该结构使用宏生成的默认设置命名。BT 控制器在控制器端实现主机控制器接口 （HCI）、链路层 （LL） 和物理层 （PHY）。BT 控制器对用户应用程序不可见，并处理 BLE 堆栈的较低层。控制器配置包括设置 BT 控制器堆栈大小、优先级和 HCI 波特率。创建设置后，BT 控制器将初始化并使用以下功能启用：

esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();

ret = esp_bt_controller_init(&bt_cfg);

1. 接下来，在 BLE 模式下启用控制器。

ret = esp_bt_controller_enable(ESP_BT_MODE_BLE);

支持四种蓝牙模式：

ESP_BT_MODE_IDLE：蓝牙未运行

ESP_BT_MODE_BLE：BLE 模式

ESP_BT_MODE_CLASSIC_BT：BT Classic 模式

ESP_BT_MODE_BTDM：双模式（BLE + BT Classic）

1. 初始化 BT 控制器后，Bluedroid 堆栈（包括 BT Classic 和 BLE 的通用定义和 API）将使用以下方法初始化和启用：

ret = esp_bluedroid_init();

ret = esp_bluedroid_enable();

1. main 函数通过注册 GAP 和 GATT 事件处理程序以及应用程序配置文件来结束，并设置支持的最大 MTU 大小。

    //register the  callback function to the gap module

    ret = esp_ble_gap_register_callback(esp_gap_cb);

    //register the callback function to the gattc module

    ret = esp_ble_gattc_register_callback(esp_gattc_cb);

    ret = esp_ble_gattc_app_register(PROFILE_A_APP_ID);

    esp_err_t local_mtu_ret = esp_ble_gatt_set_local_mtu(500);

    if (local_mtu_ret){

        ESP_LOGE(GATTC_TAG, "set local  MTU failed, error code = %x", local_mtu_ret);

    }

1. GAP 和 GATT 事件处理程序是用于捕获 BLE 堆栈生成的事件并执行函数来配置应用程序参数的函数。此外，事件处理程序还用于处理来自中央的读取和写入事件。GAP 事件处理程序负责扫描和连接到服务器，而 GATT 处理程序管理客户端连接到服务器后发生的事件，例如搜索服务以及写入和读取数据。GAP 和 GATT 事件处理程序使用以下方法注册：

esp_ble_gap_register_callback();

esp_ble_gattc_register_callback();

五、应用程序配置文件

1. Application Profiles 是一种对专为一个或多个 Server 应用程序设计的功能进行分组的方法。例如，您可以将一个应用程序配置文件连接到心率传感器，将另一个应用程序配置文件连接到温度传感器。每个应用程序配置文件都会创建一个 GATT 接口以连接到其他设备。

struct gattc_profile_inst {

    esp_gattc_cb_t gattc_cb;

    uint16_t gattc_if;

    uint16_t app_id;

    uint16_t conn_id;

    uint16_t service_start_handle;

    uint16_t service_end_handle;

    uint16_t char_handle;

    esp_bd_addr_t remote_bda;

};

在此示例中，有一个 Application Profile，其 ID 定义为：

#define PROFILE_NUM 1

#define PROFILE_A_APP_ID 0

Application Profile 存储在结构体数组中，该数组初始化为：gl_profile_tab

/* One gatt-based profile one app_id and one gattc_if, this array will store the gattc_if returned by ESP_GATTS_REG_EVT /static struct gattc_profile_inst gl_profile_tab[PROFILE_NUM] = {

    [PROFILE_A_APP_ID] = {.gattc_cb = gattc_profile_event_handler,

*  .gattc_if = ESP_GATT_IF_NONE, /* Not get the gatt_if, so initial is ESP_GATT_IF_NONE */

    },

};

Application Profile 表数组的初始化包括定义 Profile 的回调函数。是的。此外，GATT 接口初始化为默认值 。稍后，当注册 Application Profile 时，BLE 堆栈会返回一个 GATT 接口实例，用于该 Application Profile。

 配置文件注册会触发一个事件，该事件由事件处理程序处理。处理程序获取事件返回的 GATT 接口，并将其存储在 profile 表中：

static void esp_gattc_cb(esp_gattc_cb_event_t event, esp_gatt_if_t gattc_if, esp_ble_gattc_cb_param_t *param)

{

    ESP_LOGI(GATTC_TAG, "EVT %d, gattc if %d", event, gattc_if);



    /* If event is register event, store the gattc_if for each profile */if (event == ESP_GATTC_REG_EVT) {

        if (param->reg.status == ESP_GATT_OK) {

            gl_profile_tab[param->reg.app_id].gattc_if = gattc_if;

        } else {

            ESP_LOGI(GATTC_TAG, "reg app failed, app_id %04x, status %d",

                    param->reg.app_id,

                    param->reg.status);

            return;

        }

    }

 最后，回调函数为表中的每个配置文件调用相应的事件处理程序。

/* If the gattc_if equal to profile A, call profile A cb handler,     * so here call each profile's callback /do {

        int idx;

        for (idx = 0; idx < PROFILE_NUM; idx++) {

*            if (gattc_if == ESP_GATT_IF_NONE || /* ESP_GATT_IF_NONE, not specify a certain gatt_if, need to call every profile cb function */gattc_if == gl_profile_tab[idx].gattc_if) {

                if (gl_profile_tab[idx].gattc_cb) {

                    gl_profile_tab[idx].gattc_cb(event, gattc_if, param);

                }

            }

        }

    } while (0);

}

六、设置 Scan 参数

GATT 客户端通常会扫描附近的服务器，并尝试连接到它们（如果感兴趣）。但是，为了执行扫描，首先需要设置配置参数。这是在注册 Application Profiles 后完成的，因为注册完成后会触发事件。第一次触发此事件时，GATT 事件处理程序会捕获该事件并将其分配给配置文件 A，然后将该事件转发到配置文件 A 的 GATT 事件处理程序。在此事件处理程序中，该事件用于调用函数，该函数将结构实例作为参数。此结构定义为：ESP_GATTC_REG_EVT esp_ble_gap_set_scan_params() ble_scan_params

/// Ble scan parameters

typedef struct {

    esp_ble_scan_type_t     scan_type;              /*!< Scan type */

**    esp_ble_addr_type_t     own_addr_type;          /***!< Owner address type */

**    esp_ble_scan_filter_t   scan_filter_policy;     /***!< Scan filter policy */

**    uint16_t                scan_interval;          /***!< Scan interval. This is defined as the time interval from when the Controller started its last LE scan until it begins the subsequent LE scan.*/

    //Range: 0x0004 to 0x4000

    //Default: 0x0010 (10 ms)

    //Time = N * 0.625 msec

    //Time Range: 2.5 msec to 10.24        seconds

    uint16_t                scan_window;            /*!< Scan window. The duration of the LE scan. LE_Scan_Window shall be less than or equal to LE_Scan_Interval*/

    //Range: 0x0004 to 0x4000                                                            //Default: 0x0010 (10 ms)

    //Time = N * 0.625 msec

    //Time Range: 2.5 msec to 10240 msec

} esp_ble_scan_params_t;

它初始化为：

static esp_ble_scan_params_t ble_scan_params = {

    .scan_type              = BLE_SCAN_TYPE_ACTIVE,

    .own_addr_type          = BLE_ADDR_TYPE_PUBLIC,

    .scan_filter_policy     = BLE_SCAN_FILTER_ALLOW_ALL,

    .scan_interval          = 0x50,

    .scan_window            = 0x30

};

对 BLE 扫描参数进行配置，以便扫描类型处于活动状态（包括读取扫描响应），它是公共类型，允许读取任何广告设备，并且扫描间隔为 100 毫秒（1.25 毫秒 * 0x50）和 60 毫秒（1.25 毫秒 * 0x30）。

扫描值使用以下函数设置：esp_ble_gap_set_scan_params()

case ESP_GATTC_REG_EVT:

        ESP_LOGI(GATTC_TAG, "REG_EVT");

        esp_err_t scan_ret = esp_ble_gap_set_scan_params(&ble_scan_params);

        if (scan_ret){

            ESP_LOGE(GATTC_TAG, "set scan params error, error code = %x", scan_ret);

        }

        break;

七、开始扫描

设置扫描参数后，将触发一个事件，该事件由 GAP 事件处理程序处理。此事件用于开始扫描附近的 GATT 服务器：ESP_GAP_BLE_SCAN_PARAM_SET_COMPLETE_EVT esp_gap_cb()

    case ESP_GAP_BLE_SCAN_PARAM_SET_COMPLETE_EVT: {

        //the unit of the duration is second

        uint32_t duration = 30;

        esp_ble_gap_start_scanning(duration);

        break;

        }

使用函数启动扫描，该函数采用表示连续扫描持续时间（以秒为单位）的参数。扫描期结束后，将触发事件。esp_ble_gap_start_scanning() ESP_GAP_SEARCH_INQ_CMPL_EVT

八、获取扫描结果

扫描结果在与事件一起到达后立即显示，其中包括以下参数：ESP_GAP_BLE_SCAN_RESULT_EVT

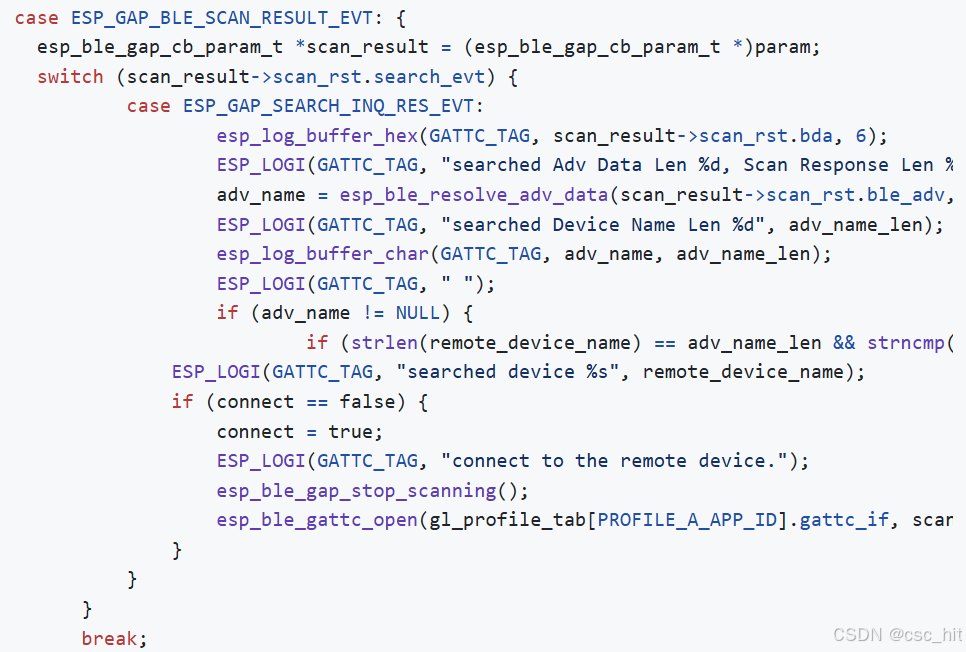

我们对事件感兴趣，每次找到新设备时都会调用该事件。我们还对 感兴趣，它在扫描持续时间完成时触发，可用于重新启动扫描过程：ESP_GAP_SEARCH_INQ_RES_EVT  ESP_GAP_SEARCH_INQ_CMPL_EVT

首先，解析设备名称并将其与 中定义的设备名称进行比较。如果它等于我们感兴趣的 GATT 服务器的设备名称，则停止扫描。remote_device_name

九、连接到 GATT 服务器

每次我们从事件收到结果时，代码首先打印远程设备的地址：

ESP_GAP_SEARCH_INQ_RES_EVT

case ESP_GAP_SEARCH_INQ_RES_EVT:

esp_log_buffer_hex(GATTC_TAG, scan_result->scan_rst.bda, 6);

然后，客户端打印公布的数据长度和扫描响应长度：

ESP_LOGI(GATTC_TAG, "searched Adv Data Len %d, Scan Response Len %d", scan_result->scan_rst.adv_data_len, scan_result->scan_rst.scan_rsp_len);

为了获取设备名称，我们使用函数，该函数获取存储在 中的广告数据、广告数据的类型和长度，以便从广告数据包帧中提取值。然后打印设备名称。esp_ble_resolve_adv_data() scan_result->scan_rst.ble_adv

adv_name = esp_ble_resolve_adv_data(scan_result->scan_rst.ble_adv, ESP_BLE_AD_TYPE_NAME_CMPL, &adv_name_len);

ESP_LOGI(GATTC_TAG, "searched Device Name Len %d", adv_name_len);

esp_log_buffer_char(GATTC_TAG, adv_name, adv_name_len);

最后，如果远程设备名称与我们上面定义的相同，则本地设备将停止扫描并尝试使用该函数打开与远程设备的连接。此函数将应用程序配置文件 GATT 接口、远程服务器地址和布尔值作为参数。

十、配置 MTU 大小

ATT_MTU定义为在客户端和服务器之间发送的任何数据包的最大大小。当客户端连接到服务器时，它通过交换 MTU 请求和响应协议数据单元 （PDU） 来通知服务器要使用的 MTU 大小。这是在打开连接后完成的。打开连接后，将触发一个事件：ESP_GATTC_CONNECT_EVT

十一、发现服务

MTU 配置事件还用于开始发现客户端刚刚连接到的服务器中可用的服务。为了发现服务，使用了该函数。该函数的参数是 GATT 接口、Application Profile 连接 ID 和客户端感兴趣的服务应用程序的 UUID。我们正在寻找的服务定义为：esp_ble_gattc_search_service()

十二、获取特性

此示例实现从预定义服务获取特征数据。我们想要从中获取特征的服务具有 0x00FF 的 UUID，我们感兴趣的特征的 UUID 为 0xFF01：

十三、注册通知

客户端可以注册以在每次特征值更改时从服务器接收通知。在此示例中，我们希望注册使用 UUID 0xff01标识的特征的通知。获取所有特征后，我们检查接收到的特征的属性，然后使用该函数注册通知。函数参数是 GATT 接口、远程服务器的地址以及我们要注册通知的句柄。
