imx6ull如何使用nfs

什么是 NFS 协议？

nfss的整个架构是Client-Server 架构，客户端和服务端通过 RPC 协议进行通信。

RPC协议可以简单的理解为一个基于 TCP 的应用层协议，它简化命令和数据的传输。

由于我们需要多次调试开发板文件系统内的某个应用程序，所以要多次进行编译拷贝等操作，因此我们可以直接使用ubuntu 的 nfs 目录下的文件系统进行远程调试。

做法

接线

将开发板的net2与电脑的usb口连接。

注意：接线时要接靠近红色拨码开关的网口。

设置三卡在同一个网段

三卡分别是：

1）USB 网卡（位于 Windows 主机上）

2）在ubuntu中设置的桥接网卡：他的的网络流量实际上是通过宿主机（Windows）的 USB 网卡来与开发板和 Windows 通信。

3）开发板网卡 ： 位于 IMX6ULL 开发板 上。

接下来我们需要设置Windows 上 USB 网卡、Ubuntu 使用的桥接网卡、开发板的网卡，这 3 个网卡的 IP 为同一个网段。

1.win上设置 USB 网卡的 IP

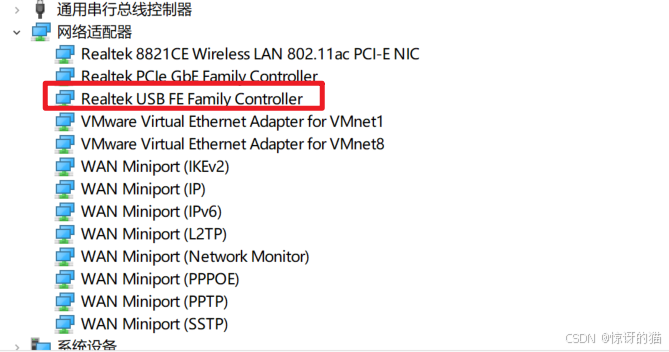

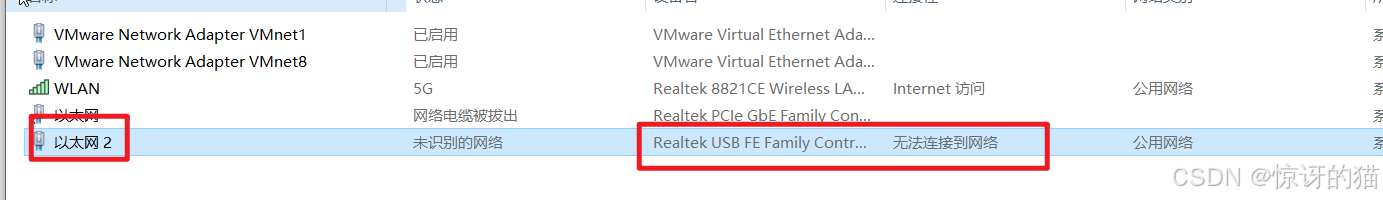

当我们连接好网线，我们可以看到Windows 设备管理器-->网络适配器中会新增一个设备，我们由此可以确定usb网卡的名称。

然后打开“控制面板→网络和 Internet→网络和共享中心→更改适配器设置”，去配置 这张USB 网卡的 IP。

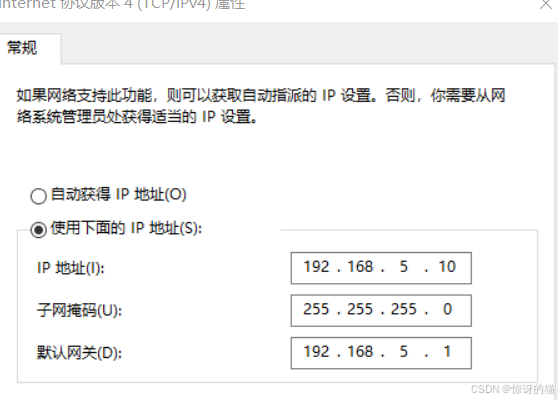

方法是：鼠标右键点击 USB 网卡设备，在弹出的选项中点击“属性”按钮。然后在弹出新的属性对话框内点击“Internet 协议版本 4(TCP/IPV4)”，继续在新弹出的对话框参考下图填入 IP 地址“192.168.5.10”、子网掩码 “255.255.255.0”、默认网关“192.168.5.1”，最后点击“确定”。

2.ubuntu添加桥接网卡并设置ip

如果你的 Ubuntu 虚拟机中没有桥接网卡，可以点击进入“编辑虚拟机设置”进行添加。

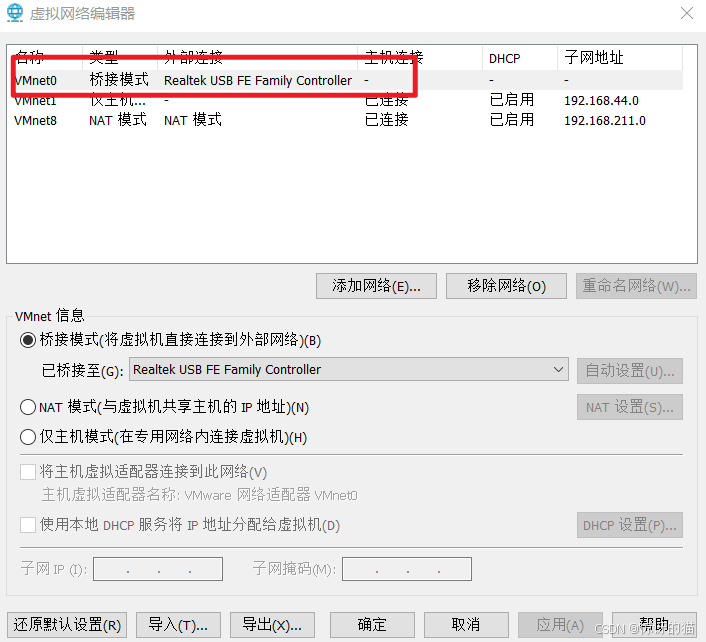

方法是：在开始菜单搜索“虚拟网络编辑器”，点击“以管理员身份运行”打开虚拟网络编辑器。点击“VMnet0”，选择“桥接模式”，在桥接模式下的“已桥接至”下拉框中，选中 USB 网卡(它的名字可以在设备管理器中得到)，最后点击确定即可完成 vmware 配置。

注意：必须是“VMnet0”，如果没有“VMnet0”可以点击“添加网络”进行设置，

2.接着，我们在Ubuntu中配置桥接网卡的IP

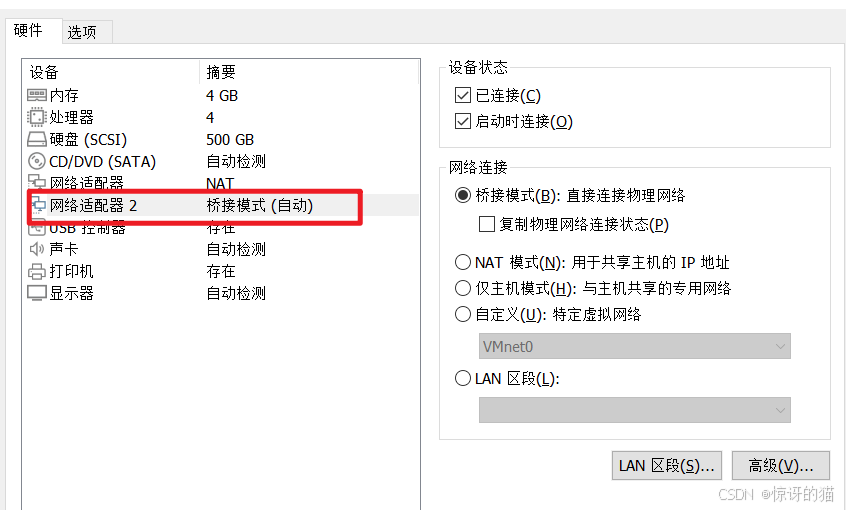

在 Ubuntu 关机状态下，点击“编辑虚拟机设置”，在弹出的虚拟机设置对话框，确认有一个“网络适配器”是桥接的。

接下来启动 Ubuntu，在 Ubuntu 中设置桥接网卡的 IP 地址为静态 IP。

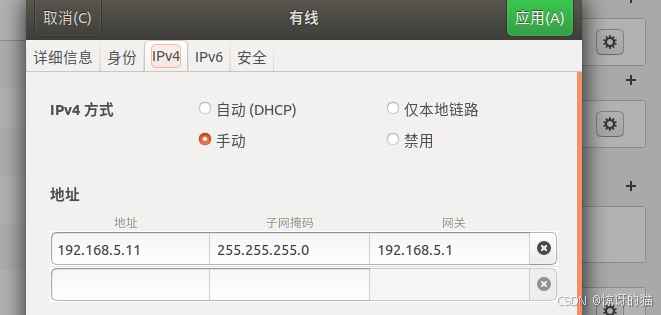

方法是：打开 Setting 后，在左侧找到 Network 选择栏，点击显示详细内容，可以看到有 2 个网卡：ens33、ens36。它们对应 NAT 网卡、桥接网卡。可以看到点开ens36没有ip，则其就是桥接网卡。点击它右边的“设置” 图标，在弹出的设置界面内，点击“IPV4”切换出设置页面，之后选择“Manual” 表示手工设置 IP 地址，在“Address、Netmask、Gateway”输入框分别填入：192.168.5.11、255.225.225.0、192.168.5.1。

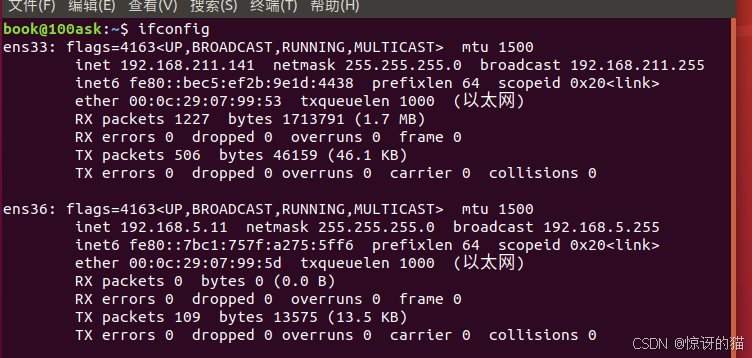

接着：我们可以在 ubuntu 终端下输入 ifconfig 命令来查看 IP 地址是否设置正确。

3.开发板设置ip地址

IMX6ULL 有两个网卡(如下图所示)，推荐使用 eth0，使用网线连接 eth0 和USB 网卡。设置开发板的 IP 有两种方法：手工设置 IP，修改配置文件设置 IP。

其中手工设置的方法很简单，但是每次启动开发板都要重新设置，在开发板串口中执行命令即可：

ifconfig eth0 192.168.5.9

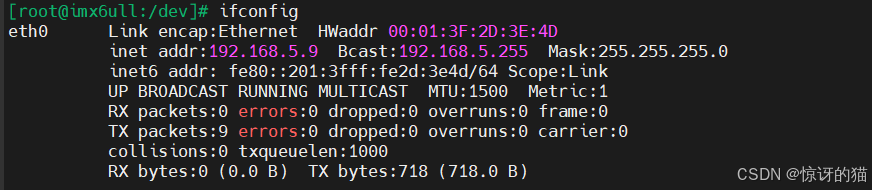

设置成功后可以使用 ifconfig 命令来查看已设置的 IP 地址。

三者互ping验证

通过以以上的设置，有以下ip:

windows ip：192.168.5.10
ubuntu ip：192.168.5.11
开发板 ip：192.168.5.9

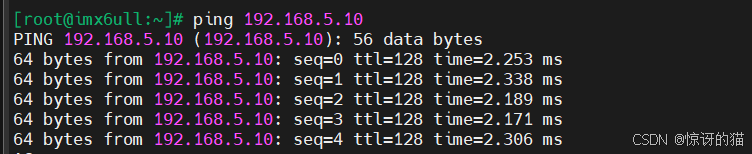

开发板ping windows

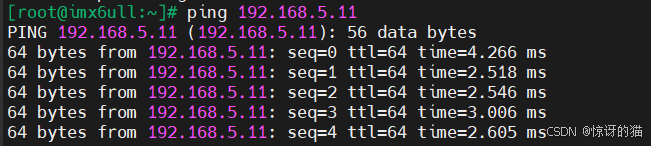

开发板pingubuntu

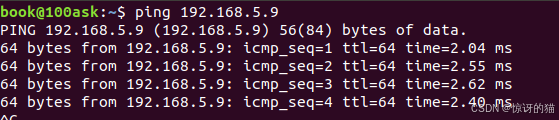

ubuntu ping开发板

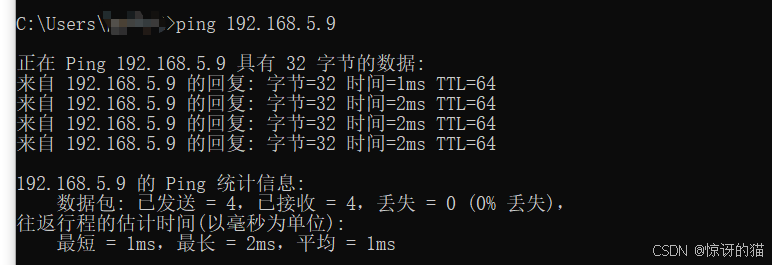

windowsping 开发板

挂载

我们需要先确定ubuntu的桥接网卡的 IP。

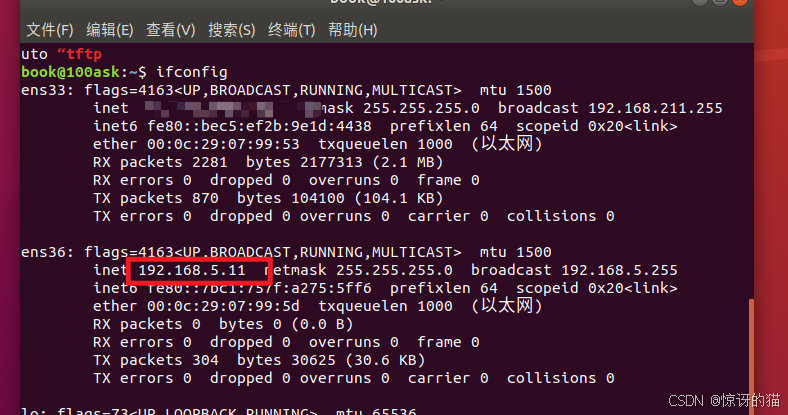

使用ifconfig查看，得到为192.168.5.11。

知道ubuntu的桥接网卡ip是192.168.5.11后，我们可以使用下面命令进行挂载：

mount -t nfs -o nolock,vers=3 192.168.5.11:/home/book/nfs_rootfs /mnt

mount 成功之后，开发板在/mnt 目录下读写文件时，实际上就是在访问ubuntu中的/home/book/nfs_rootfs 目录。

注：mount 命令用于挂载各种支持的文件系统协议到某个目录下。

ubuntu上安装tfcp服务

接着我们需要在 Ubuntu 中安装tfcp服务。执行以下命令：

sudo apt-get install tftp-hpa tftpd-hpa

然后，创建 TFTP 服务器工作目录，并打开 TFTP 服务配置文件，如下:

mkdir -p /home/book/tftpboot
sudo chmod 777 /home/book/tftpboot
sudo vim /etc/default/tftpd-hpa

接着在配置文件/etc/default/tftpd-hpa 中，添加以下字段：

TFTP_DIRECTORY="/home/book/tftpboot"
TFTP_OPTIONS="-l -c -s"

然后，重启 TFTP 服务:

sudo service tftpd-hpa restart

最后我们可以查看 tftp 服务是否在运行,运行如下命令，即可查看是否在后台运行。

ps -aux | grep “tftp

win上安装tfcp服务

Windows 上的 TFTP 服务由一个应用程序 tftpd64 提供，下载后双击运行，再做些设置即可。

tftpd64 的使用非常简单，运行后只需要设置 3 步：

第1步 选择目录(开发板将从这个目录读、写文件)

第2步 选择桥接用的网卡的 IP。

第3步 设置防火墙，直接关闭防火墙；或是允许 tftpsever 使用网络：

开发板通过 tftp 传输文件

ubuntu文件放到开发板

以 Ubuntu 为例，Windows 也是类似的。

首先确保 Ubuntu 或 Windows 的 tftp 服务目录内，有需要下载到板子上的文件。

因为Ubuntu 的桥接网卡 IP 是 192.168.5.11，所以我们我们可以在开发板上执行下面的命令：

tftp -g -r zImage 192.168.5.11

开发板文件放到ubuntu

比如我们现在开发板家目录下创建一个 amaidou.txt 的文本文件，然后写入 111111…. ;要想将之传到ubuntu。

可以在开发板上执行如下命令：

tftp -p -l amaidou.txt 192.168.5.11

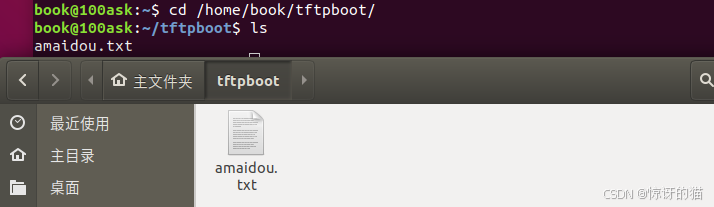

此时我们查看 Ubuntu 服务器的 tftp 服务目录下，即可看到之前在开发板上创建的 amaidou.txt。

至此，我们就可以使用nfs在开发板和ubuntu和windows上传输数据了。

再一次的使用

接线，然后可以检查一下网卡驱动有没有被正确识别。

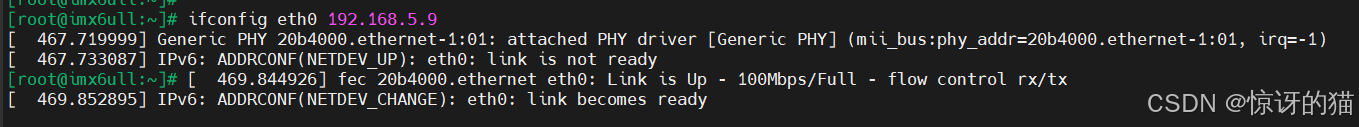

在开发板上设置ipifconfig eth0 192.168.5.9

然后试验一下三者是否ping得通。
