Cortex-A7中断

Cortex-A7中断系统

STM32中断系统

请参考这位写的博文STM32启动过程详解。想详细了解中断系统，务必先阅读推荐的这篇博客

在启动文件中，做一下步骤，最后进入我们的main函数

;* - Set the initial SP
;* - Set the initial PC == Reset_Handler
;* - Set the vector table entries with the exceptions ISR address
;* - Configure the system clock and the external SRAM mounted on
;* STM324xG-EVAL board to be used as data memory (optional,
;* to be enabled by user)
;* - Branches to __main in the C library (which eventually
;* calls main()).
;* After Reset the CortexM4 processor is in Thread mode,
;* priority is Privileged, and the Stack is set to Main.

在ARM Cortex-M架构中，中断向量表的默认位置是地址0x00000000。然而，STM32微控制器的Flash存储器通常从地址0x08000000开始。为了解决这个问题，Cortex-M架构引入了中断向量表偏移（Vector Table Offset）的概念，允许将中断向量表放置在任意地址。

中断向量表偏移的配置

中断向量表偏移是通过向SCB->VTOR寄存器写入新的中断向量表首地址来实现的。以下是一个典型的配置示例：

#define FLASH_BASE ((uint32_t)0x08000000)
#define VECT_TAB_OFFSET 0x0

void SystemInit(void)
{
    // 初始化时钟等
    // ...

    // 设置中断向量表偏移
    SCB->VTOR = FLASH_BASE + VECT_TAB_OFFSET;
}

中断向量表示例

以下是一个典型的STM32中断向量表示例：

__attribute__((section(".isr_vector")))
void (*const g_pfnVectors[])(void) = {
    &_estack,                  // 栈顶地址
    Reset_Handler,             // 复位处理程序
    NMI_Handler,               // NMI处理程序
    HardFault_Handler,         // 硬故障处理程序
    MemManage_Handler,         // 内存管理故障处理程序
    BusFault_Handler,          // 总线故障处理程序
    UsageFault_Handler,        // 使用故障处理程序
    0,                         // 保留
    0,                         // 保留
    0,                         // 保留
    0,                         // 保留
    SVC_Handler,               // SVC处理程序
    DebugMon_Handler,          // 调试监控处理程序
    0,                         // 保留
    PendSV_Handler,            // PendSV处理程序
    SysTick_Handler,           // SysTick处理程序
    // 外设中断向量...
};

详细解释

1. 中断向量表的默认位置：
   • 在ARM Cortex-M架构中，中断向量表的默认位置是地址0x00000000。
   • 中断向量表的第一项是栈顶指针（__initial_sp），第二项是复位处理程序的入口地址（Reset_Handler），依此类推。
2. STM32的Flash存储器：
   • STM32微控制器的Flash存储器通常从地址0x08000000开始。
   • 因此，中断向量表需要放置在Flash存储器的起始地址（0x08000000）。
3. 中断向量表偏移：
   • 为了将中断向量表放置在Flash存储器的起始地址，Cortex-M架构引入了中断向量表偏移的概念。
   • 通过向SCB->VTOR寄存器写入新的中断向量表首地址（例如0x08000000），可以实现中断向量表的偏移。

示例代码解释

以下是示例代码的详细解释：

#define FLASH_BASE ((uint32_t)0x08000000)
#define VECT_TAB_OFFSET 0x0

void SystemInit(void)
{
    // 初始化时钟等
    // ...

    // 设置中断向量表偏移
    SCB->VTOR = FLASH_BASE + VECT_TAB_OFFSET;
}

• FLASH_BASE：定义Flash存储器的起始地址（0x08000000）。
• VECT_TAB_OFFSET：定义中断向量表的偏移量（0x0）。
• SystemInit函数：在系统初始化时，设置中断向量表偏移。

总结

通过设置中断向量表偏移，可以将中断向量表放置在STM32微控制器的Flash存储器起始地址（0x08000000），从而解决中断向量表默认位置与实际存储位置不一致的问题。这种方法在Cortex-M架构中非常常见，确保了中断处理的正确性和可靠性。

NVIC（Nested Vectored Interrupt Controller）

NVIC是Cortex-M内核的中断管理系统，负责管理中断的优先级、使能和禁用中断等功能。NVIC通过向量表来管理中断向量，每个中断向量对应一个中断服务程序（ISR）

中断使能

在STM32中，使用NVIC来使能和配置中断。以下是一个使能外部中断的示例：

NVIC_InitTypeDef NVIC_InitStructure;

// 配置EXTI2中断
NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02; // 抢占优先级2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;        // 子优先级2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;             // 使能外部中断通道
NVIC_Init(&NVIC_InitStructure);

中断服务函数

中断服务函数是中断发生时执行的代码。在STM32中，中断服务函数通常定义在启动文件中，并在中断向量表中注册。以下是一个STM32中断服务函数的示例：

/* 外部中断2服务程序 */
void EXTI2_IRQHandler(void)
{
    // 中断处理代码
    // ...

    // 清除中断标志
    EXTI_ClearITPendingBit(EXTI_Line2);
}

Cortex-A7 中断系统简介

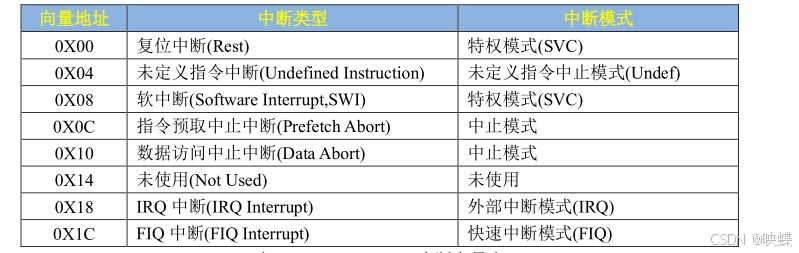

和STM32一样,Cortex-A7也有属于自己的中断向量表，放在代码的最前面，Cortex-A7 内核有 8 个异常中断。

Cortex-A7虽然有八个中断，但实际上只有七个中断，相比于STM32看起来少了很多，难道一个能跑Linux的IC只有这么少的中断？？？明显不可能。

对于Cortex-A7,内核CPU的所有外部中断都属于IRQ中断，当任意一个外部中断发生都会触发IRQ中断，在IRQ中断服务函数中可以读取指定寄存器来判断发生的具体是什么中断。

①、复位中断(Rest)，CPU 复位以后就会进入复位中断，我们可以在复位中断服务函数里面
做一些初始化工作，比如初始化 SP 指针、DDR 等等。
②、未定义指令中断(Undefined Instruction)，如果指令不能识别的话就会产生此中断。
③、软中断(Software Interrupt,SWI)，由 SWI 指令引起的中断，Linux 的系统调用会用 SWI
指令来引起软中断，通过软中断来陷入到内核空间。
④、指令预取中止中断(Prefetch Abort)，预取指令的出错的时候会产生此中断。
⑤、数据访问中止中断(Data Abort)，访问数据出错的时候会产生此中断。
⑥、IRQ 中断(IRQ Interrupt)，外部中断，前面已经说了，芯片内部的外设中断都会引起此
中断的发生。
⑦、FIQ 中断(FIQ Interrupt)，快速中断，如果需要快速处理中断的话就可以使用此中断。

中断向量表编写

.global _start
_start:
	ldr pc, =Reset_Handler		/* 复位中断 					*/
	ldr pc, =Undefined_Handler	/* 未定义中断 					*/
	ldr pc, =SVC_Handler		/* SVC(Supervisor)中断 		*/
	ldr pc, =PrefAbort_Handler	/* 预取终止中断 					*/
	ldr pc, =DataAbort_Handler	/* 数据终止中断 					*/
	ldr	pc, =NotUsed_Handler	/* 未使用中断					*/
	ldr pc, =IRQ_Handler		/* IRQ中断 					*/
	ldr pc, =FIQ_Handler		/* FIQ(快速中断)未定义中断




通过使用ldr pc, =address指令，可以将中断服务函数的地址加载到程序计数器（PC），从而实现中断向量表的定义。这种定义方式是基于Cortex-A内核的硬件支持和汇编指令的特性，确保了中断发生时能够正确跳转到相应的中断服务函数

GIC控制器

GIC（General Interrupt Controller）是ARM Cortex-A内核的中断控制器，负责管理多个中断源的中断请求，并将其分发给合适的处理器核心。GIC支持多种中断类型，包括软件触发中断（SGI）、私有外设中断（PPI）和共享外设中断（SPI）。

①、SPI(Shared Peripheral Interrupt),共享中断，顾名思义，所有 Core 共享的中断，这个是最常见的，那些外部中断都属于 SPI 中断(注意！不是 SPI 总线那个中断) 。比如按键中断、串口中断等等，这些中断所有的 Core 都可以处理，不限定特定 Core。
②、PPI(Private Peripheral Interrupt)，私有中断，我们说了 GIC 是支持多核的，每个核肯定有自己独有的中断。这些独有的中断肯定是要指定的核心处理，因此这些中断就叫做私有中断。
③、SGI(Software-generated Interrupt)，软件中断，由软件触发引起的中断，通过向寄存器GICD_SGIR 写入数据来触发，系统会使用 SGI 中断来完成多核之间的通信

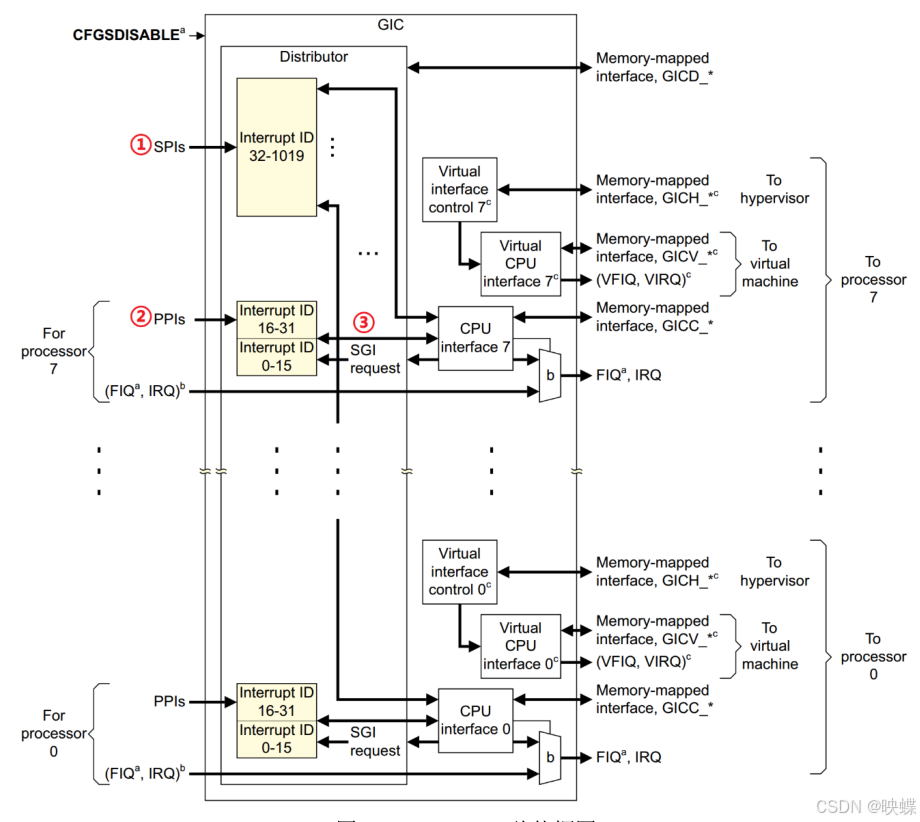

GIC的结构

GIC由以下几个主要部分组成：

1. Distributor（分发器）：

   • 负责管理所有中断源，包括中断使能、中断优先级、中断目标处理器等。
   • 分发器将中断请求分发给合适的处理器核心。
   • 主要做如下工作
     • 全局中断使能控制。
     • 控制每一个中断的使能或者关闭。
     • 设置每个中断的优先级
     • 设置每个中断的目标处理器列表。
     • 设置每个外部中断的触发模式：电平触发或边沿触发
     • 设置每个中断属于组 0 还是组 1。

2. CPU Interface（CPU接口）：

   • 每个处理器核心都有一个CPU接口，负责与分发器通信。
   • CPU接口接收来自分发器的中断请求，并将其传递给处理器核心。
   • 主要工作如下
     • 使能或者关闭发送到 CPU Core 的中断请求信号。
     • 应答中断
     • 通知中断处理完成
     • 设置优先级掩码，通过掩码来设置哪些中断不需要上报给 CPU Core。
     • 定义抢占策略
     • 当多个中断到来的时候，选择优先级最高的中断通知给 CPU Core。

3. Interrupt Controller（中断控制器）：

   • 负责处理中断请求的优先级、中断使能和中断状态等。

GIC的寄存器

GIC的寄存器分为两部分：分发器寄存器和CPU接口寄存器。以下是一些常用的寄存器：

1. Distributor寄存器：

   • GICD_CTLR：控制分发器的全局使能和禁用。
   • GICD_ISENABLERn：使能中断。
   • GICD_ICENABLERn：禁用中断。
   • GICD_IPRIORITYRn：设置中断优先级。
   • GICD_ITARGETSRn：设置中断目标处理器。
   • GICD_ICFGRn：配置中断类型（电平触发或边沿触发）。

2. CPU Interface寄存器：

   • GICC_CTLR：控制CPU接口的全局使能和禁用。
   • GICC_PMR：设置中断优先级屏蔽寄存器。
   • GICC_BPR：设置二进制优先级寄存器。
   • GICC_IAR：读取当前中断的ID。
   • GICC_EOIR：结束中断处理。

   GIC控制器结构体

   以下是一个典型的GIC控制器结构体定义，展示了GIC的分发器端和CPU接口端的寄存器：

   c

   复制

   /*
   * GIC 寄存器描述结构体，
   * GIC 分为分发器端和 CPU 接口端
   */
   typedef struct
   {
       /* 分发器端寄存器 */
       uint32_t RESERVED0[1024];
       __IOM uint32_t D_CTLR; /* Offset: 0x1000 (R/W) */
       __IM uint32_t D_TYPER; /* Offset: 0x1004 (R/ ) */
       __IM uint32_t D_IIDR; /* Offset: 0x1008 (R/ ) */
       uint32_t RESERVED1[29];
       __IOM uint32_t D_IGROUPR[16]; /* Offset: 0x1080 - 0x0BC (R/W) */
       uint32_t RESERVED2[16];
       __IOM uint32_t D_ISENABLER[16];/* Offset: 0x1100 - 0x13C (R/W) */
       uint32_t RESERVED3[16];
       __IOM uint32_t D_ICENABLER[16];/* Offset: 0x1180 - 0x1BC (R/W) */
       uint32_t RESERVED4[16];
       __IOM uint32_t D_ISPENDR[16]; /* Offset: 0x1200 - 0x23C (R/W) */
       uint32_t RESERVED5[16];
       __IOM uint32_t D_ICPENDR[16]; /* Offset: 0x1280 - 0x2BC (R/W) */
       uint32_t RESERVED6[16];
       __IOM uint32_t D_ISACTIVER[16];/* Offset: 0x1300 - 0x33C (R/W) */
       uint32_t RESERVED7[16];
       __IOM uint32_t D_ICACTIVER[16];/* Offset: 0x1380 - 0x3BC (R/W) */
       uint32_t RESERVED8[16];
       __IOM uint8_t D_IPRIORITYR[512];/* Offset: 0x1400 - 0x5FC (R/W) */
       uint32_t RESERVED9[128];
       __IOM uint8_t D_ITARGETSR[512];/* Offset: 0x1800 - 0x9FC (R/W) */
       uint32_t RESERVED10[128];
       __IOM uint32_t D_ICFGR[32]; /* Offset: 0x1C00 - 0xC7C (R/W) */
       uint32_t RESERVED11[32];
       __IM uint32_t D_PPISR; /* Offset: 0x1D00 (R/ ) */
       __IM uint32_t D_SPISR[15]; /* Offset: 0x1D04 - 0xD3C (R/ ) */
       uint32_t RESERVED12[112];
       __OM uint32_t D_SGIR; /* Offset: 0x1F00 ( /W) */
       uint32_t RESERVED13[3];
       __IOM uint8_t D_CPENDSGIR[16];/* Offset: 0x1F10 - 0xF1C (R/W) */
       __IOM uint8_t D_SPENDSGIR[16];/* Offset: 0x1F20 - 0xF2C (R/W) */
       uint32_t RESERVED14[40];
       __IM uint32_t D_PIDR4; /* Offset: 0x1FD0 (R/ ) */
       __IM uint32_t D_PIDR5; /* Offset: 0x1FD4 (R/ ) */
       __IM uint32_t D_PIDR6; /* Offset: 0x1FD8 (R/ ) */
       __IM uint32_t D_PIDR7; /* Offset: 0x1FDC (R/ ) */
       __IM uint32_t D_PIDR0; /* Offset: 0x1FE0 (R/ ) */
       __IM uint32_t D_PIDR1; /* Offset: 0x1FE4 (R/ ) */
       __IM uint32_t D_PIDR2; /* Offset: 0x1FE8 (R/ ) */
       __IM uint32_t D_PIDR3; /* Offset: 0x1FEC (R/ ) */
       __IM uint32_t D_CIDR0; /* Offset: 0x1FF0 (R/ ) */
       __IM uint32_t D_CIDR1; /* Offset: 0x1FF4 (R/ ) */
       __IM uint32_t D_CIDR2; /* Offset: 0x1FF8 (R/ ) */
       __IM uint32_t D_CIDR3; /* Offset: 0x1FFC (R/ ) */

       /* CPU 接口端寄存器 */
       __IOM uint32_t C_CTLR; /* Offset: 0x2000 (R/W) */
       __IOM uint32_t C_PMR; /* Offset: 0x2004 (R/W) */
       __IOM uint32_t C_BPR; /* Offset: 0x2008 (R/W) */
       __IM uint32_t C_IAR; /* Offset: 0x200C (R/ ) */
       __OM uint32_t C_EOIR; /* Offset: 0x2010 ( /W) */
       __IM uint32_t C_RPR; /* Offset: 0x2014 (R/ ) */
       __IM uint32_t C_HPPIR; /* Offset: 0x2018 (R/ ) */
       __IOM uint32_t C_ABPR; /* Offset: 0x201C (R/W) */
       __IM uint32_t C_AIAR; /* Offset: 0x2020 (R/ ) */
       __OM uint32_t C_AEOIR; /* Offset: 0x2024 ( /W) */
       __IM uint32_t C_AHPPIR; /* Offset: 0x2028 (R/ ) */
       uint32_t RESERVED15[41];
       __IOM uint32_t C_APR0; /* Offset: 0x20D0 (R/W) */
       uint32_t RESERVED16[3];
       __IOM uint32_t C_NSAPR0; /* Offset: 0x20E0 (R/W) */
       uint32_t RESERVED17[6];
       __IM uint32_t C_IIDR; /* Offset: 0x20FC (R/ ) */
       uint32_t RESERVED18[960];
       __OM uint32_t C_DIR; /* Offset: 0x3000 ( /W) */
   } GIC_Type;


第 59行是 GIC 的分发器端相关寄存器，其相对于 GIC 基地址偏移为 0X1000，因此我们获
取到 GIC 基地址以后只需要加上 0X1000 即可访问 GIC 分发器端寄存器

中断处理

在IRQ中断服务函数中，需要读取GIC的寄存器来判断具体的中断源（中断ID），并调用相应的中断服务函数进行处理

每个中断源都有一个唯一的中断ID（Interrupt ID），用于区分不同的中断源。中断ID的范围是从ID0到ID1019，总共1020个中断ID。这些中断ID被分配给不同类型的中断，包括软件触发中断（SGI）、私有外设中断（PPI）和共享外设中断（SPI）。

中断ID的分配

1. SGI（Software Generated Interrupt）：
   • ID范围：ID0~ID15
   • 数量：16个
   • 用途：用于处理器核心之间的通信，通常用于触发软件中断。
2. PPI（Private Peripheral Interrupt）：
   • ID范围：ID16~ID31
   • 数量：16个
   • 用途：用于处理器核心的私有外设中断，例如定时器中断、看门狗中断等。
3. SPI（Shared Peripheral Interrupt）：
   • ID范围：ID32~ID1019
   • 数量：988个
   • 用途：用于共享外设中断，例如GPIO中断、串口中断等。具体的中断ID对应哪个中断由半导体厂商根据实际情况定义。

I.MX6U的中断ID分配

I.MX6U使用了128个中断ID，加上前面属于PPI和SGI的32个ID，总共160个中断ID。这些中断ID的具体分配可以在《I.MX6ULL参考手册》的“3.2 Cortex A7 interrupts”小节中找到。

CP15协处理器

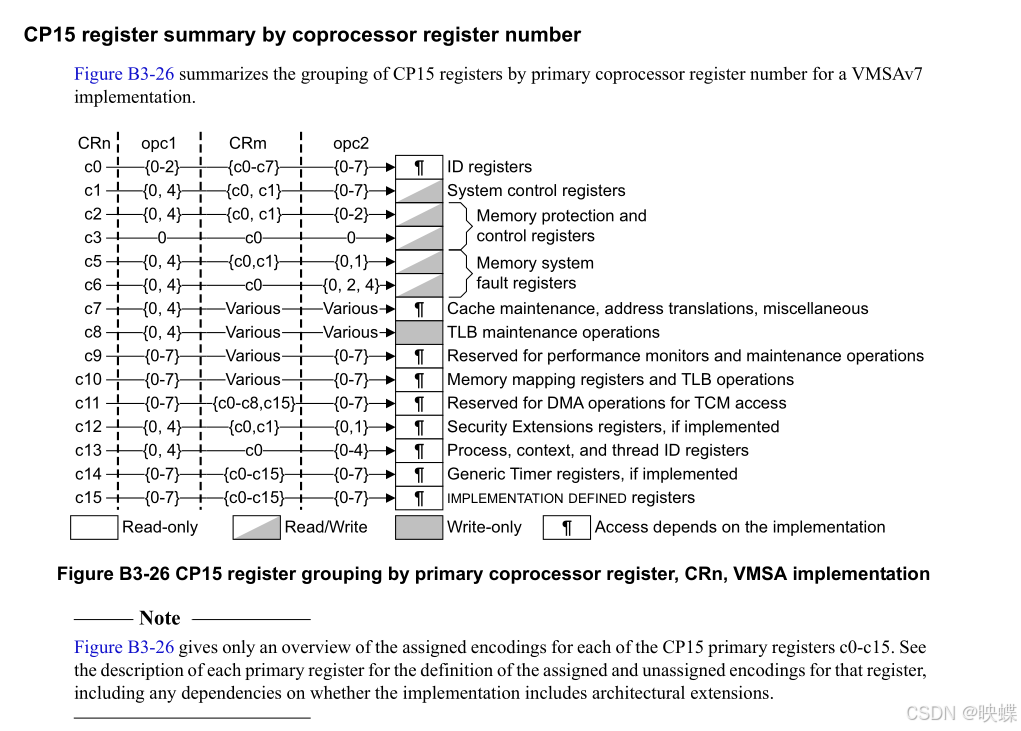

CP15协处理器是ARM Cortex-A内核中的一个重要组件，主要用于存储系统管理。它包含16个32位寄存器（c0~c15），可以通过特定的指令（MRC和MCR）进行读写操作。以下是对CP15协处理器及其相关寄存器的详细解释。

CP15协处理器的访问指令

1. MRC（Move to ARM Register from Coprocessor）：
   • 将CP15协处理器中的寄存器数据读到ARM寄存器中。
   • 指令格式：MRC{cond} p15, <opc1>, <Rt>, <CRn>, <CRm>, <opc2>
2. MCR（Move to Coprocessor from ARM Register）：
   • 将ARM寄存器的数据写入到CP15协处理器寄存器中。
   • 指令格式：MCR{cond} p15, <opc1>, <Rt>, <CRn>, <CRm>, <opc2>
3. cond:指令执行的条件码，如果忽略的话就表示无条件执行。
4. opc1：协处理器要执行的操作码
5. Rt：ARM 源寄存器，要写入到 CP15 寄存器的数据就保存在此寄存器中。
   1. MRC 的指令格式和 MCR 一样，只不过在 MRC 指令中 Rt 就是目标寄存器，也就是从
      CP15 指定寄存器读出来的数据会保存在 Rt 中。而 CRn 就是源寄存器，也就是要读取的写处
      理器寄存器
6. CRn ：CP15 协处理器的目标寄存器。
7. CRm： ：协处理器中附加的目标寄存器或者源操作数寄存器，如果不需要附加信息就将
8. opc2 ：可选的协处理器特定操作码，当不需要的时候要设置为 0。

CP15寄存器

c0寄存

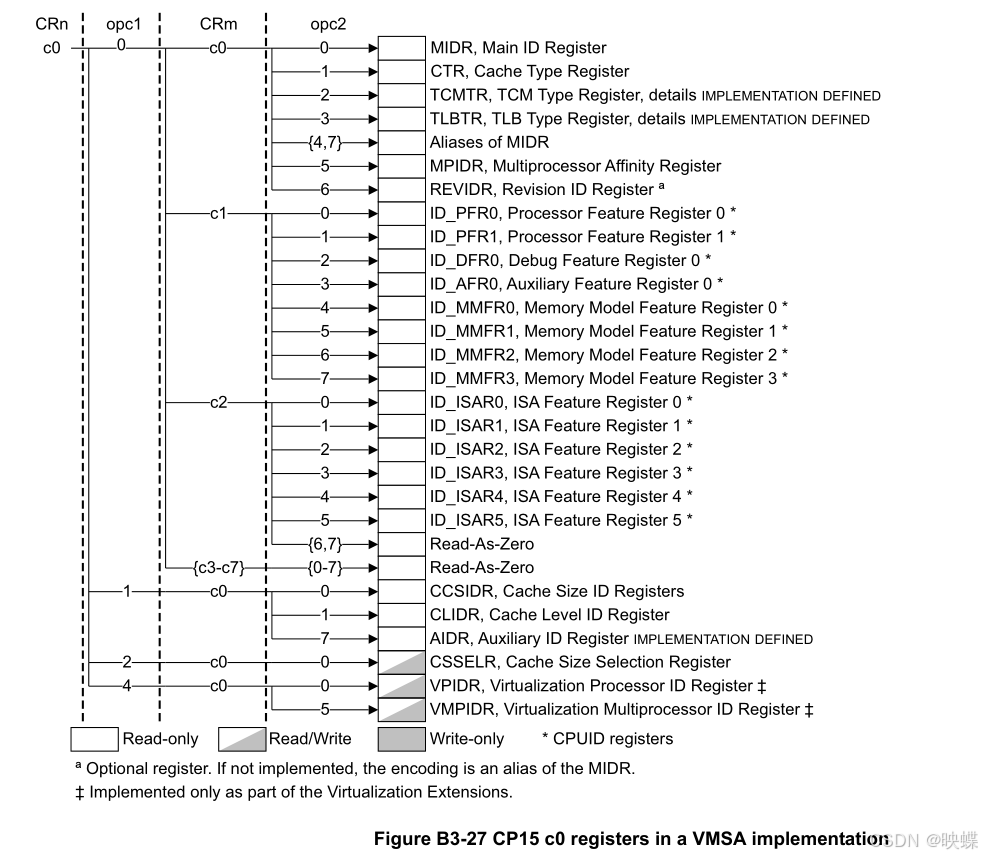

P15 协处理器有 16 个 32 位寄存器，c0~c15，在使用 MRC 或者 MCR 指令访问这 16 个
寄存器的时候，指令中的 CRn、opc1、CRm 和 opc2 通过不同的搭配，其得到的寄存器含义是
不同的。

当 MRC/MCR 指令中的 CRn=c0，opc1=0，CRm=c0，opc2=0 的时候就表示
此时的 c0 就是 MIDR 寄存器，也就是主 ID 寄存器，这个也是 c0 的基本作用

2. c1寄存

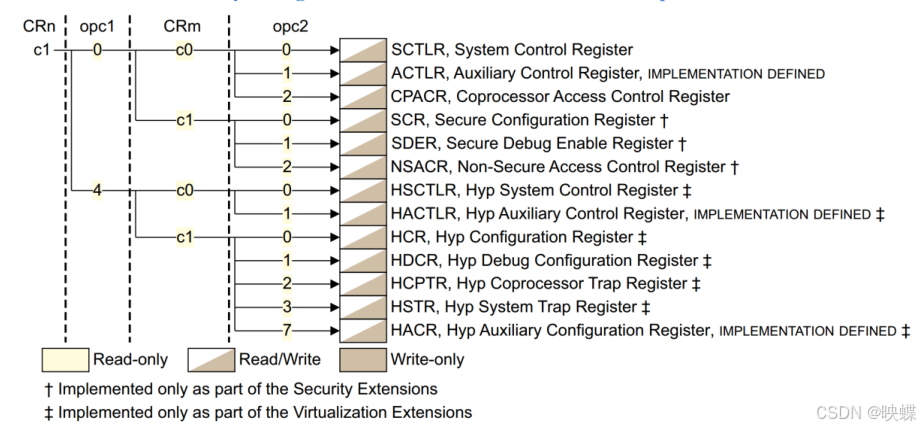

c1寄存器在不同的配置下有不同的含义。以下是一些常见的配置：

如果要读写 SCTLR 的话，就可以使用如下命令：
MRC p15, 0, <Rt>, c1, c0, 0 ;读取 SCTLR 寄存器，数据保存到 Rt 中。
MCR p15, 0, <Rt>, c1, c0, 0 ;将 Rt 中的数据写到 SCTLR(c1)寄存器中。

• SCTLR（System Control Register）：

  • 配置：MRC p15, 0, <Rt>, c1, c0, 0

  • 作用：控制系统的各种功能，如MMU、I/D Cache等。

  •

  • 含义：

    • bit13：V，中断向量表基地址选择位。
    • bit12：I，I Cache使能位。
    • bit11：Z，分支预测使能位。
    • bit10：SW，SWP和SWPB使能位。
    • bit2：C，D Cache和缓存一致性使能位。
    • bit1：A，内存对齐检查使能位。
    • bit0：M，MMU使能位。

3. c12寄存器

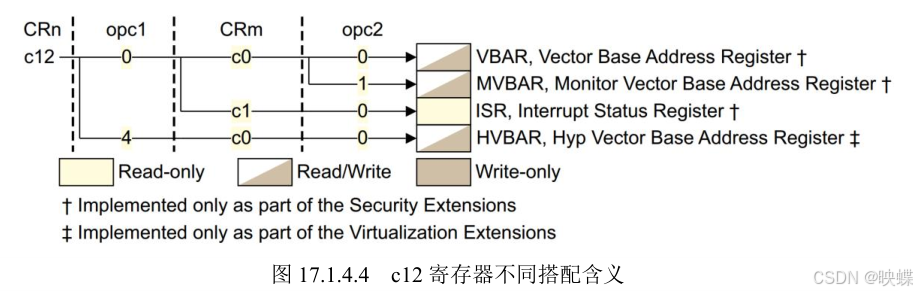

c12寄存器在不同的配置下有不同的含义。以下是一些常见的配置：

• VBAR（Vector Base Address Register）：

  • 配置：MRC p15, 0, <Rt>, c12, c0, 0

  • 作用：设置中断向量表的基地址。

  • 示例： VBAR 寄存器，也就是向量表基地址寄存器。设置中断向量表偏移的时候就需要
    将新的中断向量表基地址写入 VBAR 中，比如在前面的例程中，代码链接的起始地址为
    0X87800000，而中断向量表肯定要放到最前面，也就是 0X87800000 这个地址处。所以就需要
    设置VBAR为 0X87800000，设置命令如下

    ldr r0, =0x87800000  ; r0=0x87800000
    MCR p15, 0, r0, c12, c0, 0  ; 将r0里面的数据写入到c12中，即c12=0x87800000


4. c15寄存器

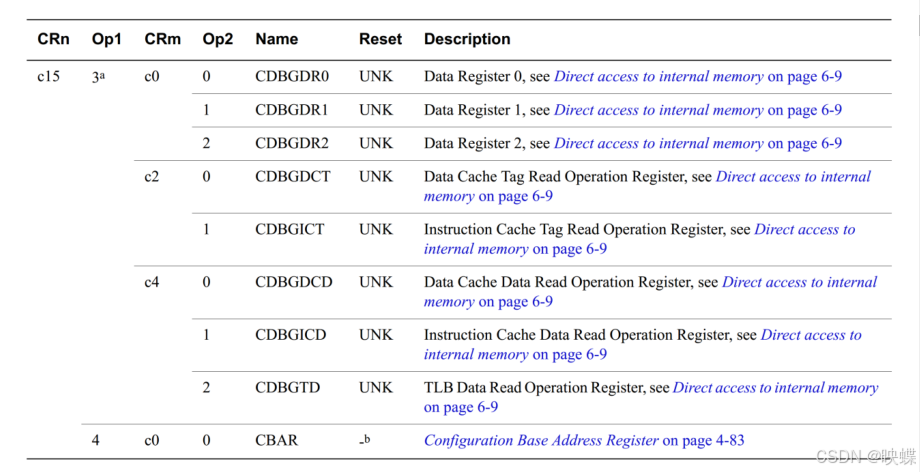

c15寄存器在不同的配置下有不同的含义。以下是一些常见的配置：

• CBAR（Configuration Base Address Register）：

  • 配置：MRC p15, 4, <Rt>, c15, c0, 0

  • 作用：获取GIC（General Interrupt Controller）的基地址。

  • 示例：

    MRC p15, 4, r1, c15, c0, 0  ; 获取GIC基地址，基地址保存在r1中


• ​ 获取到 GIC 基地址以后就可以设置 GIC 相关寄存器了，比如我们可以读取当前中断 ID，当前中断 ID 保存在 GICC_IAR 中，寄存器 GICC_IAR 属于 CPU 接口端寄存器，寄存器地址
  相对于 CPU 接口端起始地址的偏移为 0XC，因此获取当前中断 ID 的代码如下：

MRC p15, 4, r1, c15, c0, 0 ;获取 GIC 基地址
ADD r1, r1, #0X2000 ;GIC 基地址加 0X2000 得到 CPU 接口端寄存器起始地址  可以看看前面的GIC控制器的定义代码
LDR r0, [r1, #0XC] ;读取 CPU 接口端起始地址+0XC 处的寄存器值，也就是寄存器GIC_IAR 的值

示例代码

以下是一个示例代码，展示了如何使用CP15协处理器寄存器：

; 读取MIDR寄存器
MRC p15, 0, r0, c0, c0, 0  ; 将MIDR寄存器的值读取到r0中

; 读取SCTLR寄存器
MRC p15, 0, r1, c1, c0, 0  ; 将SCTLR寄存器的值读取到r1中

; 设置SCTLR寄存器
ldr r2, =0x00000001  ; 使能MMU
MCR p15, 0, r2, c1, c0, 0  ; 将r2的值写入到SCTLR寄存器中

; 设置VBAR寄存器
ldr r3, =0x87800000  ; 设置中断向量表基地址为0x87800000
MCR p15, 0, r3, c12, c0, 0  ; 将r3的值写入到VBAR寄存器中

; 获取GIC基地址
MRC p15, 4, r4, c15, c0, 0  ; 将GIC基地址读取到r4中

总结

1. c0寄存器：用于获取处理器的主ID信息。
2. c1寄存器：用于控制系统功能，如MMU、I/D Cache等。
3. c12寄存器：用于设置中断向量表的基地址。
4. c15寄存器：用于获取GIC的基地址。

通过合理配置和使用CP15协处理器寄存器，可以有效地管理系统资源和中断处理，提高系统的性能和可靠性。

在ARM Cortex-A内核中，中断使能包括两个主要部分：IRQ和FIQ总中断使能，以及ID0~ID1019这1020个中断源的使能。以下是对这两个部分的详细解释。

IRQ和FIQ总中断使

IRQ和FIQ分别是外部中断和快速中断的总开关。要使用I.MX6U上的外设中断，必须先打开IRQ中断（本教程不使用FIQ）。可以通过设置CPSR寄存器的I位和F位来控制IRQ和FIQ的使能和禁止。此外，还可以使用特定的汇编指令来完成IRQ和FIQ的使能和禁止。

开关中断指令

指令	描述
cpsid i	禁止IRQ中断。
cpsie i	使能IRQ中断。
cpsid f	禁止FIQ中断。
cpsie f	使能FIQ中断。

ID0~ID1019中断使能和禁止

GIC（General Interrupt Controller）寄存器GICD_ISENABLERn和GICD_ICENABLERn用于完成外部中断的使能和禁止。对于Cortex-A7内核，中断ID只使用了512个。一个bit控制一个中断ID的使能，因此需要512/32=16个GICD_ISENABLER寄存器来完成中断的使能，同样也需要16个GICD_ICENABLER寄存器来完成中断的禁止。

GICD_ISENABLERn和GICD_ICENABLERn寄存器

• GICD_ISENABLER0：
  • bit[15:0]：对应ID15~0的SGI中断。
  • bit[31:16]：对应ID31~16的PPI中断。
• GICD_ISENABLER1~GICD_ISENABLER15：
  • 控制ID32~ID511的SPI中断。

示例代码

以下是一个示例代码，展示了如何使能和禁止IRQ和FIQ中断，以及如何使能和禁止特定的中断ID。

使能和禁止IRQ和FIQ中断

; 使能IRQ中断
cpsie i

; 禁止IRQ中断
cpsid i

; 使能FIQ中断
cpsie f

; 禁止FIQ中断
cpsid f

使能和禁止特定中断ID

void GIC_EnableIRQ(uint32_t irq_number)
{
    uint32_t reg_index = irq_number / 32;
    uint32_t bit_index = irq_number % 32;

    GICD->ISENABLER[reg_index] |= (1 << bit_index);
}

void GIC_DisableIRQ(uint32_t irq_number)
{
    uint32_t reg_index = irq_number / 32;
    uint32_t bit_index = irq_number % 32;

    GICD->ICENABLER[reg_index] |= (1 << bit_index);
}

总结

1. IRQ和FIQ总中断使能：
   • 通过设置CPSR寄存器的I位和F位，或使用cpsid i、cpsie i、cpsid f、cpsie f指令来控制IRQ和FIQ的使能和禁止。
2. ID0~ID1019中断使能和禁止：
   • 使用GIC寄存器GICD_ISENABLERn和GICD_ICENABLERn来使能和禁止特定的中断ID。

通过合理配置IRQ和FIQ总中断使能，以及使能和禁止特定的中断ID，可以有效地管理系统的中断，提高系统的实时性和可靠性。

优先级数配置

GIC控制器最多可以支持256个优先级，数字越小，优先级越高。Cortex-A7选择了32个优先级。在使用中断时，需要初始化GICC_PMR寄存器，此寄存器用来决定使用几级优先级。

GICC_PMR寄存器

GICC_PMR寄存器只有低8位有效，这8位最多可以设置256个优先级。

bit7:0	优先级数
11111111	256个优先级
11111110	128个优先级
11111100	64个优先级
11111000	32个优先级
11110000	16个优先级

对于I.MX6U（Cortex-A7内核），支持32个优先级，因此GICC_PMR要设置为0b11111000。

2. 抢占优先级和子优先级位数设

抢占优先级和子优先级各占多少位是由寄存器GICC_BPR来决定的。

GICC_BPR寄存器

GICC_BPR寄存器只有低3位有效，其值不同，抢占优先级和子优先级占用的位数也不同。配置如表

Binary Point	抢占优先级域	子优先级域	描述
0	[7:1]	[0]	7级抢占优先级，1级子优先级
1	[7:2]	[1:0]	6级抢占优先级，2级子优先级
2	[7:3]	[2:0]	5级抢占优先级，3级子优先级
3	[7:4]	[3:0]	4级抢占优先级，4级子优先级
4	[7:5]	[4:0]	3级抢占优先级，5级子优先级
5	[7:6]	[5:0]	2级抢占优先级，6级子优先级
6	[7:7]	[6:0]	1级抢占优先级，7级子优先级
7	无	[7:0]	0级抢占优先级，8级子优先级

为了简单起见，一般将所有的中断优先级位都配置为抢占优先级。比如I.MX6U的优先级位数为5（32个优先级），所以可以设置Binary point为2，表示5个优先级位全部为抢占优先级。

3. 优先级设

前面已经设置好了I.MX6U一共有32个抢占优先级，数字越小优先级越高。具体要使用某个中断时，可以设置其优先级为0~31。某个中断ID的中断优先级设置由寄存器GICD_IPRIORITYR来完成。Cortex-A7使用了512个中断ID，每个中断ID配有一个优先级寄存器，所以一共有512个GICD_IPRIORITYR寄存器。如果优先级个数为32的话，使用寄存器GICD_IPRIORITYR的bit7:4来设置优先级，也就是说实际的优先级要左移3位。

示例代码

以下是一个示例代码，展示了如何设置中断优先级：

void GIC_SetPriority(uint32_t irq_number, uint8_t priority)
{
    uint32_t reg_index = irq_number / 4;
    uint32_t shift = (irq_number % 4) * 8;

    // 设置优先级，实际优先级要左移3位
    GICD->IPRIORITYR[reg_index] &= ~(0xFF << shift);
    GICD->IPRIORITYR[reg_index] |= (priority << 3) << shift;
}

总结

1. 优先级数配置：
   • 设置GICC_PMR寄存器，配置优先级个数，例如I.MX6U支持32级优先级。
2. 抢占优先级和子优先级位数设置：
   • 设置GICC_BPR寄存器，配置抢占优先级和子优先级的位数。一般为了简单起见，将所有的位数都设置为抢占优先级。
3. 优先级设置：
   • 设置指定中断ID的优先级，使用GICD_IPRIORITYR寄存器。实际的优先级要左移3位。

通过合理配置中断优先级，可以有效地管理系统的中断，提高系统的实时性和可靠性。

代码实现

start.S

.global _start  				/* 全局标号 */

/*
 * 描述：	_start函数，首先是中断向量表的创建
 * 参考文档:ARM Cortex-A(armV7)编程手册V4.0.pdf P42，3 ARM Processor Modes and Registers（ARM处理器模型和寄存器）
 * 		 	ARM Cortex-A(armV7)编程手册V4.0.pdf P165 11.1.1 Exception priorities(异常)
 */
_start:
	ldr pc, =Reset_Handler		/* 复位中断 					*/
	ldr pc, =Undefined_Handler	/* 未定义中断 					*/
	ldr pc, =SVC_Handler		/* SVC(Supervisor)中断 		*/
	ldr pc, =PrefAbort_Handler	/* 预取终止中断 					*/
	ldr pc, =DataAbort_Handler	/* 数据终止中断 					*/
	ldr	pc, =NotUsed_Handler	/* 未使用中断					*/
	ldr pc, =IRQ_Handler		/* IRQ中断 					*/
	ldr pc, =FIQ_Handler		/* FIQ(快速中断)未定义中断 			*/

/* 复位中断 */
Reset_Handler:

	cpsid i						/* 关闭全局中断 */

	/* 关闭I,DCache和MMU
	 * 采取读-改-写的方式。
	 */
	mrc     p15, 0, r0, c1, c0, 0     /* 读取CP15的C1寄存器到R0中       		        	*/
    bic     r0,  r0, #(0x1 << 12)     /* 清除C1寄存器的bit12位(I位)，关闭I Cache            	*/
    bic     r0,  r0, #(0x1 <<  2)     /* 清除C1寄存器的bit2(C位)，关闭D Cache    				*/
    bic     r0,  r0, #0x2             /* 清除C1寄存器的bit1(A位)，关闭对齐						*/
    bic     r0,  r0, #(0x1 << 11)     /* 清除C1寄存器的bit11(Z位)，关闭分支预测					*/
    bic     r0,  r0, #0x1             /* 清除C1寄存器的bit0(M位)，关闭MMU				       	*/
    mcr     p15, 0, r0, c1, c0, 0     /* 将r0寄存器中的值写入到CP15的C1寄存器中	 				*/


#if 0
	/* 汇编版本设置中断向量表偏移 */
	ldr r0, =0X87800000

	dsb
	isb
	mcr p15, 0, r0, c12, c0, 0
	dsb
	isb
#endif

	/* 设置各个模式下的栈指针，
	 * 注意：IMX6UL的堆栈是向下增长的！
	 * 堆栈指针地址一定要是4字节地址对齐的！！！
	 * DDR范围:0X80000000~0X9FFFFFFF
	 */
	/* 进入IRQ模式 */
	mrs r0, cpsr
	bic r0, r0, #0x1f 	/* 将r0寄存器中的低5位清零，也就是cpsr的M0~M4 	*/
	orr r0, r0, #0x12 	/* r0或上0x13,表示使用IRQ模式					*/
	msr cpsr, r0		/* 将r0 的数据写入到cpsr_c中 					*/
	ldr sp, =0x80600000	/* 设置IRQ模式下的栈首地址为0X80600000,大小为2MB */

	/* 进入SYS模式 */
	mrs r0, cpsr
	bic r0, r0, #0x1f 	/* 将r0寄存器中的低5位清零，也就是cpsr的M0~M4 	*/
	orr r0, r0, #0x1f 	/* r0或上0x13,表示使用SYS模式					*/
	msr cpsr, r0		/* 将r0 的数据写入到cpsr_c中 					*/
	ldr sp, =0x80400000	/* 设置SYS模式下的栈首地址为0X80400000,大小为2MB */

	/* 进入SVC模式 */
	mrs r0, cpsr
	bic r0, r0, #0x1f 	/* 将r0寄存器中的低5位清零，也就是cpsr的M0~M4 	*/
	orr r0, r0, #0x13 	/* r0或上0x13,表示使用SVC模式					*/
	msr cpsr, r0		/* 将r0 的数据写入到cpsr_c中 					*/
	ldr sp, =0X80200000	/* 设置SVC模式下的栈首地址为0X80200000,大小为2MB */

	cpsie i				/* 打开全局中断 */
#if 0
	/* 使能IRQ中断 */
	mrs r0, cpsr		/* 读取cpsr寄存器值到r0中 			*/
	bic r0, r0, #0x80	/* 将r0寄存器中bit7清零，也就是CPSR中的I位清零，表示允许IRQ中断 */
	msr cpsr, r0		/* 将r0重新写入到cpsr中 			*/
#endif

	b main				/* 跳转到main函数 			 	*/

/* 未定义中断 */
Undefined_Handler:
	ldr r0, =Undefined_Handler
	bx r0

/* SVC中断 */
SVC_Handler:
	ldr r0, =SVC_Handler
	bx r0

/* 预取终止中断 */
PrefAbort_Handler:
	ldr r0, =PrefAbort_Handler
	bx r0

/* 数据终止中断 */
DataAbort_Handler:
	ldr r0, =DataAbort_Handler
	bx r0

/* 未使用的中断 */
NotUsed_Handler:

	ldr r0, =NotUsed_Handler
	bx r0

/* IRQ中断！重点！！！！！ */
IRQ_Handler:
	/*1. 保存上下文*/
	push {lr}					/* 保存链接寄存器lr，lr保存了被中断程序的返回地址 */
	push {r0-r3, r12}			/* 保存通用寄存器r0-r3和r12，这些寄存器在中断处理过程中可能会被修改。 */

	mrs r0, spsr				/* 将当前模式下的状态寄存器spsr读取到r0寄存器中 */
	push {r0}					/* 保存spsr寄存器 */

	/*2. 获取中断号*/
	mrc p15, 4, r1, c15, c0, 0 /* 从CP15的C0寄存器内的值到R1寄存器中
								* 参考文档ARM Cortex-A(armV7)编程手册V4.0.pdf P49
								* Cortex-A7 Technical ReferenceManua.pdf P68 P138
								*/
	add r1, r1, #0X2000			/* GIC基地址加0X2000，也就是GIC的CPU接口端基地址 */
	ldr r0, [r1, #0XC]			/* GIC的CPU接口端基地址加0X0C就是GICC_IAR寄存器，
								 * GICC_IAR寄存器保存这当前发生中断的中断号，我们要根据
								 * 这个中断号来绝对调用哪个中断服务函数
								 */
	push {r0, r1}				/* 保存r0,r1 */


	/*3.调用C语言中断处理函数*/
	cps #0x13					/* 进入SVC模式，允许其他中断再次进去 */

	push {lr}					/* 保存SVC模式的lr寄存器 */
	ldr r2, =system_irqhandler	/* 加载C语言中断处理函数到r2寄存器中*/
	blx r2						/* 运行C语言中断处理函数，带有一个参数，保存在R0寄存器中 */

	/*4. 恢复上下文*/
	pop {lr}					/* 恢复SVC模式的链接寄存器lr */
	cps #0x12					/* 切换回IRQ模式 */
	pop {r0, r1}				/* 恢复中断号和GIC的CPU接口端基地址*/
	str r0, [r1, #0X10]			/* 将中断号写入GICC_EOIR寄存器，表示中断处理完成 */

	pop {r0}					/* 恢复spsr */
	msr spsr_cxsf, r0			/* 将spsr寄存器的值写回到状态寄存器。 */

	pop {r0-r3, r12}			/* 恢复通用寄存器r0-r3和r12 */
	pop {lr}					/* 恢复IRQ模式的链接寄存器lr */
	subs pc, lr, #4				/* 将lr-4赋给pc，返回到被中断的程序。lr-4是因为ARM架构中，lr保存的是被中断程序的下一条指令的地址，减去4后才是被中断的指令地址 */



/* FIQ中断 */
FIQ_Handler:

	ldr r0, =FIQ_Handler
	bx r0

IRQ中断处理的流程

1. 保存上下文：
   • 保存链接寄存器lr、通用寄存器r0-r3和r12、状态寄存器spsr。
2. 获取中断号：
   • 从GIC的CPU接口端基地址读取GICC_IAR寄存器，获取中断号。
3. 调用C语言中断处理函数：
   • 切换到SVC模式，调用C语言中断处理函数。
4. 恢复上下文：
   • 恢复之前保存的上下文，包括链接寄存器lr、通用寄存器r0-r3和r12、状态寄存器spsr。
5. 返回：
   • 将lr-4赋给pc，返回到被中断的程序。

通用中断管理框架

bsp_int.h

#ifndef __BSP_INT_H__
#define __BSP_INT_H__
#include "imx6ul.h"

/* 中断服务函数指针 */
/*定义了一个函数指针类型system_irq_handler_t，用于指向中断服务函数。*/
typedef void (*system_irq_handler_t) (unsigned int giccIar, void *param);

/* 中断服务函数结构体 */
typedef struct _sys_irq_handle
{
    system_irq_handler_t irqHandler; /* 中断服务函数 */
    void *userParam;                 /* 中断服务函数参数 */
} sys_irq_handle_t;

/* 函数声明 */
void int_init(void);
void system_irqtable_init(void);
void system_register_irqhandler(IRQn_Type irq, system_irq_handler_t handler, void *userParam);
void system_irqhandler(unsigned int giccIar);
void default_irqhandler(unsigned int giccIar, void *userParam);

#endif /* __BSP_INT_H__ */

bsp_int.c

#include "bsp_int.h"

/* 中断嵌套计数器 */
static unsigned int irqNesting;

/* 中断服务函数表 */
static sys_irq_handle_t irqTable[NUMBER_OF_INT_VECTORS];

/*
 * @description	: 中断初始化函数
 * @param		: 无
 * @return 		: 无
 */
void int_init(void)
{
    GIC_Init(); 						/* 初始化GIC 							*/
	system_irqtable_init();				/* 初始化中断表 							*/
	__set_VBAR((uint32_t)0x87800000);
}

/*
 * @description	: 初始化中断服务函数表
 * @param		: 无
 * @return 		: 无
 */
void system_irqtable_init(void)
{
	unsigned int i = 0;
	irqNesting = 0;

	/* 先将所有的中断服务函数设置为默认值 */
	for(i = 0; i < NUMBER_OF_INT_VECTORS; i++)
	{
		system_register_irqhandler((IRQn_Type)i, default_irqhandler, NULL);
	}
}

/*
 * @description			: 给指定的中断号注册中断服务函数
 * @param - irq			: 要注册的中断号
 * @param - handler		: 要注册的中断处理函数
 * @param - usrParam	: 中断服务处理函数参数
 * @return 				: 无
 */
void system_register_irqhandler(IRQn_Type irq, system_irq_handler_t handler, void *userParam)
{
	irqTable[irq].irqHandler = handler;
  	irqTable[irq].userParam = userParam;
}

/*
 * @description			: C语言中断服务函数，irq汇编中断服务函数会
 						  调用此函数，此函数通过在中断服务列表中查
 						  找指定中断号所对应的中断处理函数并执行。
 * @param - giccIar		: 中断号
 * @return 				: 无
 */
void system_irqhandler(unsigned int giccIar)
{

   uint32_t intNum = giccIar & 0x3FFUL;

   /* 检查中断号是否符合要求 */
   if ((intNum == 1023) || (intNum >= NUMBER_OF_INT_VECTORS))
   {
	 	return;
   }

   irqNesting++;	/* 中断嵌套计数器加一 */

   /* 根据传递进来的中断号，在irqTable中调用确定的中断服务函数*/
   irqTable[intNum].irqHandler(intNum, irqTable[intNum].userParam);

   irqNesting--;	/* 中断执行完成，中断嵌套寄存器减一 */

}

/*
 * @description			: 默认中断服务函数
 * @param - giccIar		: 中断号
 * @param - usrParam	: 中断服务处理函数参数
 * @return 				: 无
 */
void default_irqhandler(unsigned int giccIar, void *userParam)
{
	while(1)
  	{
   	}
}

主要内容

1. 中断嵌套计数器：

   • static unsigned int irqNesting;
   • 用于记录中断嵌套的层数。

2. 中断服务函数表：

   • static sys_irq_handle_t irqTable[NUMBER_OF_INT_VECTORS];
   • 用于存储每个中断号对应的中断服务函数和参数。

3. 中断初始化函数：

   • void int_init(void)
   • 初始化GIC（Generic Interrupt Controller）。
   • 初始化中断服务函数表。
   • 设置中断向量表基地址。

4. 初始化中断服务函数表：

   • void system_irqtable_init(void)
   • 将所有中断服务函数初始化为默认值default_irqhandler。

5. 注册中断服务函数：

   • void system_register_irqhandler(IRQn_Type irq, system_irq_handler_t handler, void *userParam)
   • 将指定的中断服务函数和参数注册到中断服务函数表中。

6. C语言中断服务函数：

   • void system_irqhandler(unsigned int giccIar)
   • 从GICC_IAR寄存器中提取中断号。
   • 检查中断号是否有效。
   • 增加中断嵌套计数器。
   • 调用对应的中断服务函数。
   • 减少中断嵌套计数器。

7. 默认中断服务函数：

   • void default_irqhandler(unsigned int giccIar, void *userParam)
   • 默认的中断服务函数，通常用于未处理的中断。

   GPIO管理宽假

bsp_gpio.h

#ifndef _BSP_GPIO_H
#define _BSP_GPIO_H
#define _BSP_KEY_H
#include "imx6ul.h"


/*
 * 枚举类型和结构体定义
 */
typedef enum _gpio_pin_direction
{
    kGPIO_DigitalInput = 0U,  		/* 输入 */
    kGPIO_DigitalOutput = 1U, 		/* 输出 */
} gpio_pin_direction_t;

/*
 * GPIO中断触发类型枚举
 */
typedef enum _gpio_interrupt_mode
{
    kGPIO_NoIntmode = 0U, 				/* 无中断功能 */
    kGPIO_IntLowLevel = 1U, 			/* 低电平触发	*/
    kGPIO_IntHighLevel = 2U, 			/* 高电平触发 */
    kGPIO_IntRisingEdge = 3U, 			/* 上升沿触发	*/
    kGPIO_IntFallingEdge = 4U, 			/* 下降沿触发 */
    kGPIO_IntRisingOrFallingEdge = 5U, 	/* 上升沿和下降沿都触发 */
} gpio_interrupt_mode_t;

/*
 * GPIO配置结构体
 */
typedef struct _gpio_pin_config
{
    gpio_pin_direction_t direction; 		/* GPIO方向:输入还是输出 */
    uint8_t outputLogic;            		/* 如果是输出的话，默认输出电平 */
	gpio_interrupt_mode_t interruptMode;	/* 中断方式 */
} gpio_pin_config_t;


/* 函数声明 */
void gpio_init(GPIO_Type *base, int pin, gpio_pin_config_t *config);
int gpio_pinread(GPIO_Type *base, int pin);
void gpio_pinwrite(GPIO_Type *base, int pin, int value);
void gpio_intconfig(GPIO_Type* base, unsigned int pin, gpio_interrupt_mode_t pinInterruptMode);
void gpio_enableint(GPIO_Type* base, unsigned int pin);
void gpio_disableint(GPIO_Type* base, unsigned int pin);
void gpio_clearintflags(GPIO_Type* base, unsigned int pin);

#endif

bsp_gpio.c

#include "bsp_gpio.h"

/*
 * @description		: GPIO初始化。
 * @param - base	: 要初始化的GPIO组。
 * @param - pin		: 要初始化GPIO在组内的编号。
 * @param - config	: GPIO配置结构体。
 * @return 			: 无
 */
void gpio_init(GPIO_Type *base, int pin, gpio_pin_config_t *config)
{
	base->IMR &= ~(1U << pin);

	if(config->direction == kGPIO_DigitalInput) /* GPIO作为输入 */
	{
		base->GDIR &= ~( 1 << pin);
	}
	else										/* 输出 */
	{
		base->GDIR |= 1 << pin;
		gpio_pinwrite(base,pin, config->outputLogic);	/* 设置默认输出电平 */
	}
	gpio_intconfig(base, pin, config->interruptMode);	/* 中断功能配置 */
}

/*
 * @description	 : 读取指定GPIO的电平值 。
 * @param - base	 : 要读取的GPIO组。
 * @param - pin	 : 要读取的GPIO脚号。
 * @return 		 : 无
 */
 int gpio_pinread(GPIO_Type *base, int pin)
 {
	 return (((base->DR) >> pin) & 0x1);
 }

/*
 * @description	 : 指定GPIO输出高或者低电平 。
 * @param - base	 : 要输出的的GPIO组。
 * @param - pin	 : 要输出的GPIO脚号。
 * @param - value	 : 要输出的电平，1 输出高电平， 0 输出低低电平
 * @return 		 : 无
 */
void gpio_pinwrite(GPIO_Type *base, int pin, int value)
{
	 if (value == 0U)
	 {
		 base->DR &= ~(1U << pin); /* 输出低电平 */
	 }
	 else
	 {
		 base->DR |= (1U << pin); /* 输出高电平 */
	 }
}

/*
 * @description  			: 设置GPIO的中断配置功能
 * @param - base 			: 要配置的IO所在的GPIO组。
 * @param - pin  			: 要配置的GPIO脚号。
 * @param - pinInterruptMode: 中断模式，参考枚举类型gpio_interrupt_mode_t
 * @return		 			: 无
 */
void gpio_intconfig(GPIO_Type* base, unsigned int pin, gpio_interrupt_mode_t pin_int_mode)
{
	volatile uint32_t *icr;
	uint32_t icrShift;

	icrShift = pin;

	base->EDGE_SEL &= ~(1U << pin);

	if(pin < 16) 	/* 低16位 */
	{
		icr = &(base->ICR1);
	}
	else			/* 高16位 */
	{
		icr = &(base->ICR2);
		icrShift -= 16;
	}
	switch(pin_int_mode)
	{
		case(kGPIO_IntLowLevel):
			*icr &= ~(3U << (2 * icrShift));
			break;
		case(kGPIO_IntHighLevel):
			*icr = (*icr & (~(3U << (2 * icrShift)))) | (1U << (2 * icrShift));
			break;
		case(kGPIO_IntRisingEdge):
			*icr = (*icr & (~(3U << (2 * icrShift)))) | (2U << (2 * icrShift));
			break;
		case(kGPIO_IntFallingEdge):
			*icr |= (3U << (2 * icrShift));
			break;
		case(kGPIO_IntRisingOrFallingEdge):
			base->EDGE_SEL |= (1U << pin);
			break;
		default:
			break;
	}
}

/*
 * @description  			: 使能GPIO的中断功能
 * @param - base 			: 要使能的IO所在的GPIO组。
 * @param - pin  			: 要使能的GPIO在组内的编号。
 * @return		 			: 无
 */
void gpio_enableint(GPIO_Type* base, unsigned int pin)
{
    base->IMR |= (1 << pin);
}

/*
 * @description  			: 禁止GPIO的中断功能
 * @param - base 			: 要禁止的IO所在的GPIO组。
 * @param - pin  			: 要禁止的GPIO在组内的编号。
 * @return		 			: 无
 */
void gpio_disableint(GPIO_Type* base, unsigned int pin)
{
    base->IMR &= ~(1 << pin);
}

/*
 * @description  			: 清除中断标志位(写1清除)
 * @param - base 			: 要清除的IO所在的GPIO组。
 * @param - pin  			: 要清除的GPIO掩码。
 * @return		 			: 无
 */
void gpio_clearintflags(GPIO_Type* base, unsigned int pin)
{
    base->ISR |= (1 << pin);
}

按键中断

bsp_exit.h

#ifndef _BSP_EXIT_H
#define _BSP_EXIT_H

#include "imx6ul.h"

/* 函数声明 */
void exit_init(void);						/* 中断初始化 */
void gpio1_io18_irqhandler(void); 			/* 中断处理函数 */

#endif

bsp_exit.c

#include "bsp_exit.h"
#include "bsp_gpio.h"
#include "bsp_int.h"
#include "bsp_delay.h"
#include "bsp_beep.h"

/*
 * @description			: 初始化外部中断
 * @param				: 无
 * @return 				: 无
 */
void exit_init(void)
{
	gpio_pin_config_t key_config;

	/* 1、设置IO复用 */
	IOMUXC_SetPinMux(IOMUXC_UART1_CTS_B_GPIO1_IO18,0);			/* 复用为GPIO1_IO18 */
	IOMUXC_SetPinConfig(IOMUXC_UART1_CTS_B_GPIO1_IO18,0xF080);

	/* 2、初始化GPIO为中断模式 */
	key_config.direction = kGPIO_DigitalInput;
	key_config.interruptMode = kGPIO_IntFallingEdge;
	key_config.outputLogic = 1;
	gpio_init(GPIO1, 18, &key_config);

	GIC_EnableIRQ(GPIO1_Combined_16_31_IRQn);				/* 使能GIC中对应的中断 */
	system_register_irqhandler(GPIO1_Combined_16_31_IRQn, (system_irq_handler_t)gpio1_io18_irqhandler, NULL);	/* 注册中断服务函数 */
	gpio_enableint(GPIO1, 18);								/* 使能GPIO1_IO18的中断功能 */
}

/*
 * @description			: GPIO1_IO18最终的中断处理函数
 * @param				: 无
 * @return 				: 无
 */
void gpio1_io18_irqhandler(void)
{
	static unsigned char state = 0;

	/*
	 *采用延时消抖，中断服务函数中禁止使用延时函数！因为中断服务需要
	 *快进快出！！这里为了演示所以采用了延时函数进行消抖，后面我们会讲解
	 *定时器中断消抖法！！！
 	 */

	delay(10);
	if(gpio_pinread(GPIO1, 18) == 0)	/* 按键按下了  */
	{
		state = !state;
		beep_switch(state);
	}

	gpio_clearintflags(GPIO1, 18); /* 清除中断标志位 */
}
