数据通信模型

传输介质简介

传输介质除了路由器、服务器这些传输设备之外，还有还包括连接这些的线路，比如双绞线，光纤，电缆等等，不同的传输介质具有不同的特性，比如影响传输速度，传输距离。

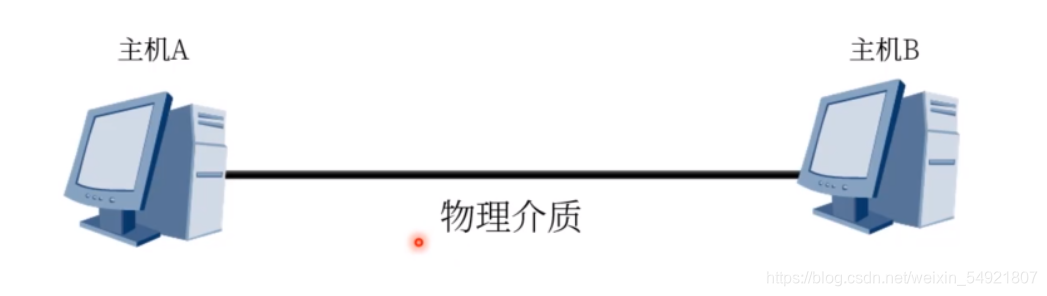

这就是一个简单连接图，从主机A传送数据包到主机B，通过物理介质。

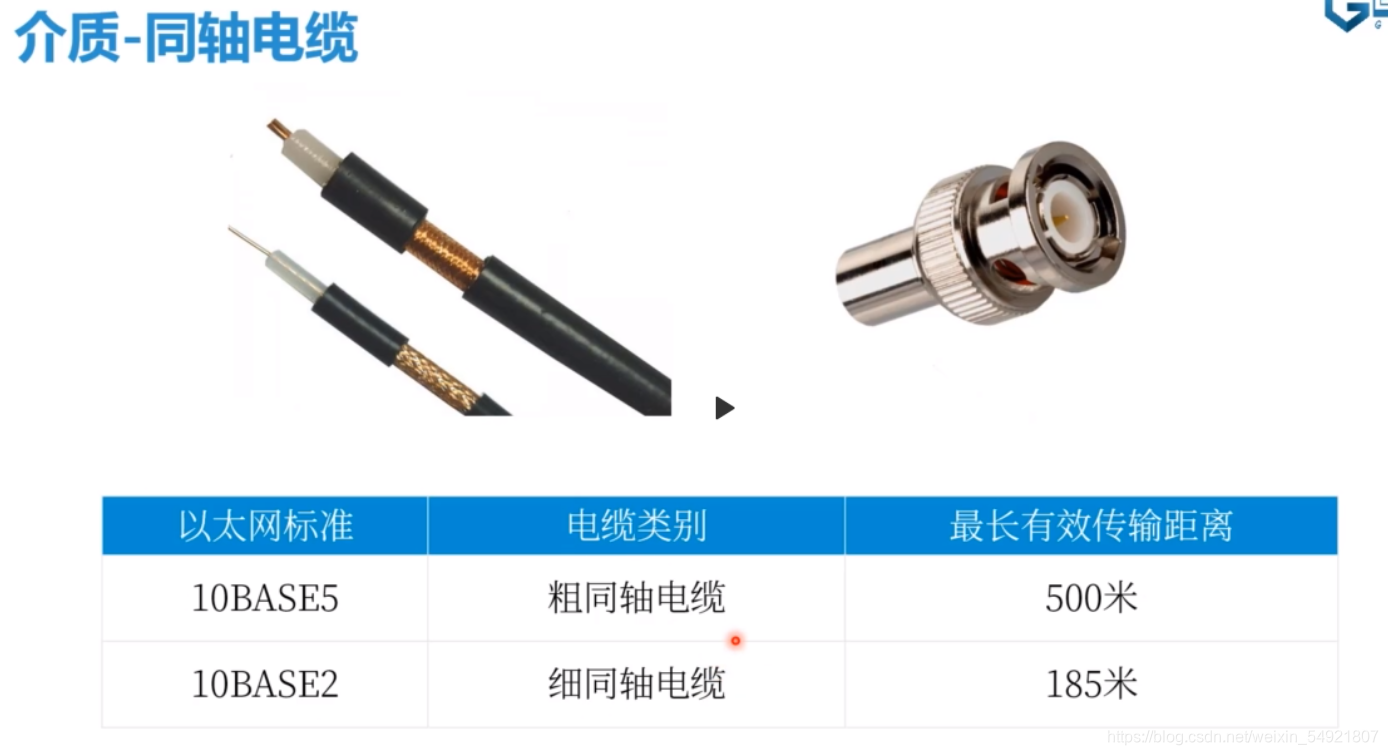

第一种同轴电缆，其中这有一点我需要提一下，8Mbit=1MB，8兆比特（位）每秒=1兆字节每秒，计算机中，每八位为一个字节。其实在早期，我们的同种电缆的传输速度只能达到10Mbit。

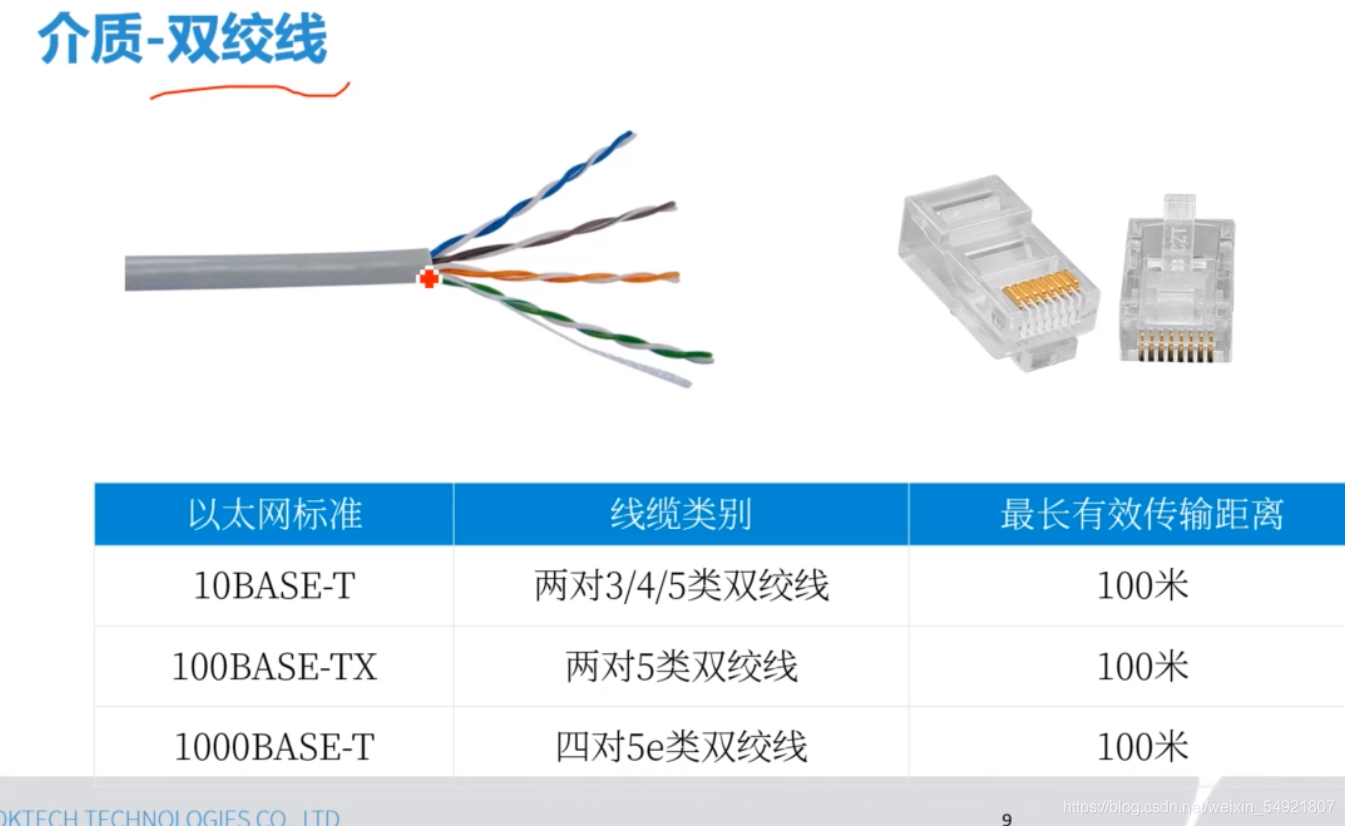

第二种双绞线，其实就是我们常见的网线，其中有八根，双双缠绕，右图为水晶头，在换水晶头时，遵循橙白橙，绿白蓝，蓝白绿，棕白棕顺序。还有另外一种接法，图中以太网标准1000BASE-T意思是这种类型可以传输1000MB的速度。还有就是，我们都知道网线是由铜制成的，但是不是有纯铜制成，其会影响传输速率。当超过100米时，电信号通过高低电平转化成二进制，渐渐的成一条直线，无法识别到具体内容，双绞线英文名也叫RJ-45。

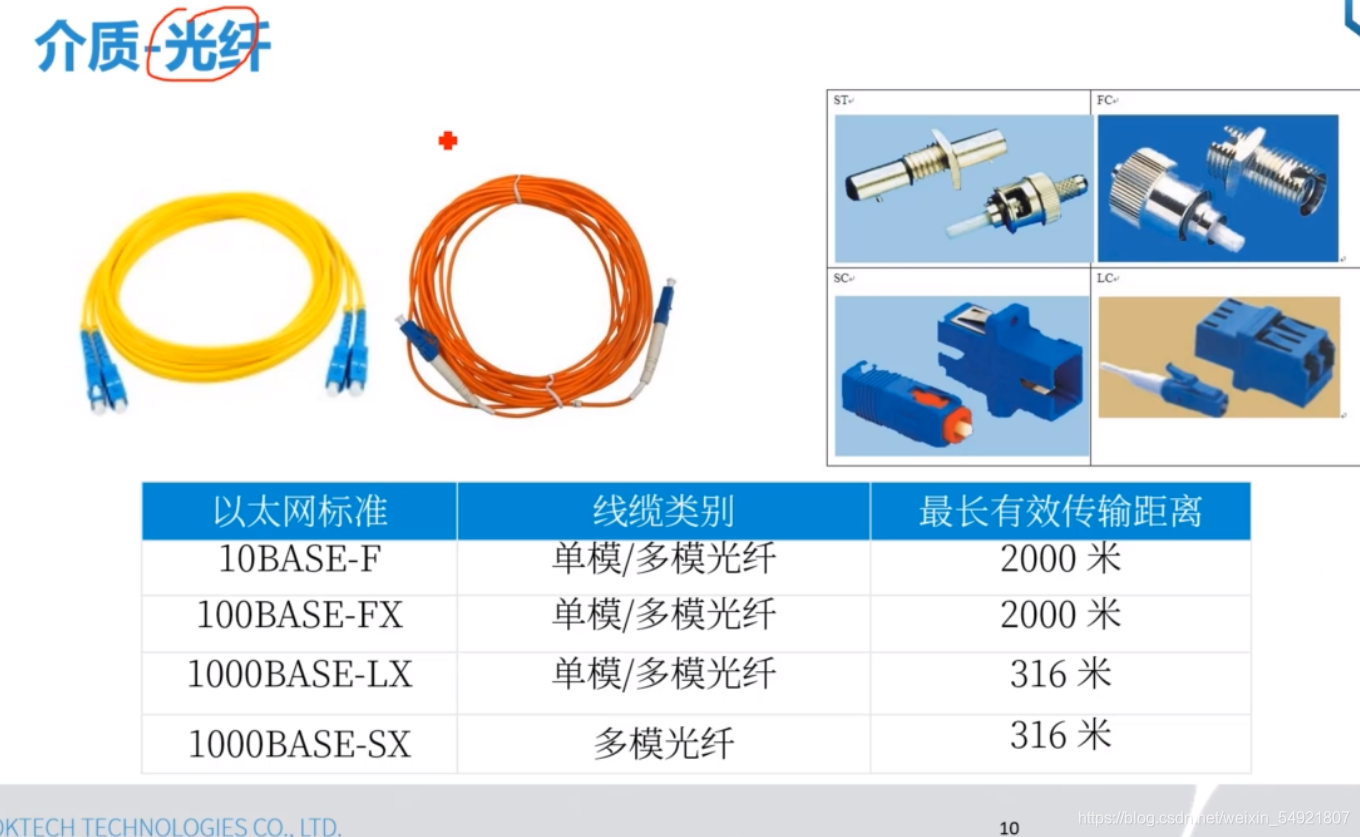

第三种光纤，其中亮黄色为单模光纤，单模光纤顾名思义就是传输一种光信号，其次就是有图这几种光纤的分类。
