热备路由HSRP与VRRP

一、什么是HSRP

HSRP（Hot Standby Router Protocol）是Cisco的专有协议，用于实现网络中路由器的冗余和故障转移。通过HSRP，可以将多台路由器组成一个“热备份组”，形成一个虚拟路由器。在这个组内，只有一个路由器是Active（活动）的，负责转发数据包。

二、什么是VRRP

VRRP（Virtual Router Redundancy Protocol）是一种网络协议，用于实现路由器的冗余和故障转移，以增加网络的可用性和可靠性。VRRP允许将多台物理路由器加入到一个虚拟路由器组中。在这个组中，一台路由器被选为Master路由器，负责转发数据包，而其他路由器则作为备份路由器。如果Master路由器出现故障，备份路由器将自动接管数据包转发任务，从而实现无缝切换，确保网络的连续运行。

三、HSRP配置

1、配置为HSRP的成员

Switch(config-if)#standby group-number ip virtual-ip-address

2、配置HSRP的优先级

Switch(config-if)#standby group-number priority priority-value

3、HSRP占先权

Switch(config-if)#standby group-number preempt

4、HSRP计时器配置

Switch(config-if)#standby group-number times hellotime holdtime

5、配置HSRP端口跟踪

Switch(config-if)#standby group-number track type mod/num interface-priority

6、查看HSRP的状态

#查看HSRP摘要信息

Switch#show standby brief

#查看HSRP详细信息

Switch#show standby

四、VRRP配置

1.配置虚拟IP地址：

vrrp vrid <VID> virtual-ip <IP地址>

[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.254

2.配置优先级

[Huawei-Vlanif10]vrrp vrid 1 priority 120

3.配置抢占模式

vrrp vrid <VID> preemptive-mode

4.配置端口跟踪

[Huawei-Vlanif10]vrrp vrid 1 track interface Vlanif 10

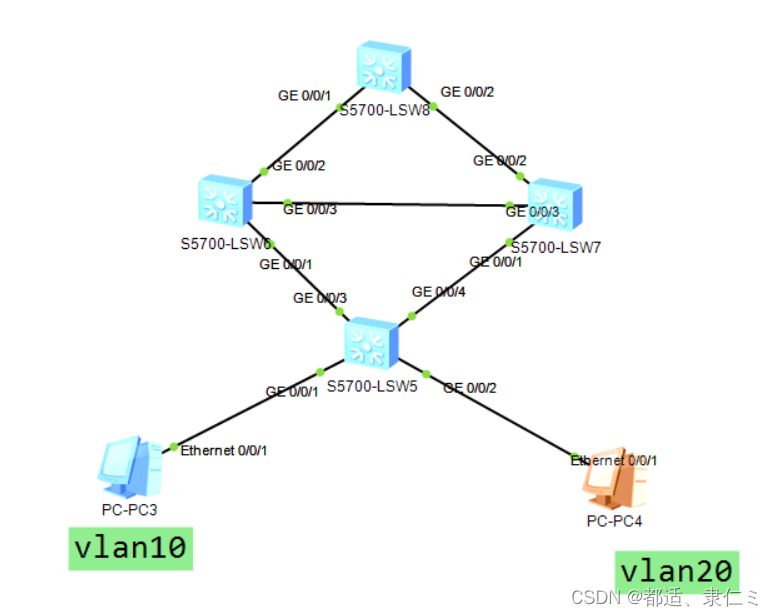

五、实验

实验要求:
1.配置多层交换机 0为 vlan 10 根网桥，配置多层交换 1 为 vlan 20 根网桥

2.配置多层交换机 0 为 vlan 10 的活跃路由器，为 van 20 的备份路由器
3.配置多层交换机 1为 vlan 20 的活跃路由器，为 vlan 10 的备份路由器
4.配置端口跟踪

二层交换机SW5

<Huawei>system-view

[Huawei]vlan 10
[Huawei-vlan10]vlan 20

[Huawei-vlan20]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei-GigabitEthernet0/0/1]int g0/0/2

[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 20

[Huawei-GigabitEthernet0/0/1]int g0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type trunk

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all

[Huawei-GigabitEthernet0/0/1]int g0/0/4

[Huawei-GigabitEthernet0/0/3]port link-type trunk

[Huawei-GigabitEthernet0/0/3]port trunk allow-pass vlan all

[Huawei]stp region-configuration

[Huawei-mst-region]region-name 1

[Huawei-mst-region]instance 1 vlan 10
[Huawei-mst-region]instance 2 vlan 20

[Huawei-mst-region]active region-configuration

层交换机SW6

<Huawei>system-view

[Huawei]vlan 10
[Huawei-vlan10]vlan 20

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[Huawei]int g0/0/3

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[Huawei]stp region-configuration
[Huawei-mst-region]region-name 1

[Huawei-mst-region]instance 1 vlan 10
[Huawei-mst-region]instance 2 vlan 20

[Huawei]stp instance 1 root primary

[Huawei]stp  instance 2 root secondary

[Huawei-vlan10]int vlan 10

[Huawei-Vlanif10]ip add 192.168.10.252 255.255.255.0

[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.254

[Huawei-vlan20]int vlan 20

[Huawei-Vlani210]ip add 192.168.20.252 255.255.255.0

[Huawei-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.254

层交换机SW7

<Huawei>system-view

[Huawei]vlan 10
[Huawei-vlan10]vlan 20

[Huawei]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[Huawei]int g0/0/3

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[Huawei]stp region-configuration
[Huawei-mst-region]region-name 1

[Huawei-mst-region]instance 1 vlan 10
[Huawei-mst-region]instance 2 vlan 20

[Huawei]stp instance 2 root primary

[Huawei]stp  instance 1 root secondary

[Huawei-vlan10]int vlan 10

[Huawei-Vlanif10]ip add 192.168.10.253 255.255.255.0

[Huawei-Vlanif10]vrrp vrid 1 virtual-ip 192.168.10.254

[Huawei-vlan20]int vlan 20

[Huawei-Vlani210]ip add 192.168.20.253 255.255.255.0

[Huawei-Vlanif20]vrrp vrid 2 virtual-ip 192.168.20.254
