ospf终极实验——学会ospf世纪模板例题

目录

OSPF：

实验拓扑

实验目的

1、R4为ISP，其上只能配置IP地址:R4与其他所有直连设备间使用公2、R3--R5/6/7为MGRE环境，R3为中心站点3、整个OSPF环境IP地址为172.16.0.0/164、所有设备均可访问R4的环回;5、减少LSA的更量，加快收效，保障更新安全6. 全网可达

 实验思路：

1、子网划分a)按照区域（6个）划分b)区域内自由划分2、配置--IP地址3、缺省路由+NAT4、MGRE环境配置5、OSPF协议6、重发步7、域间路由汇总、域外路由汇总8、空接口防环路由9、特殊区域10、更改hello时间11、OSPF认证12、测试全网可达

实验过程

实验结果

---

OSPF：

开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种动态路由协议，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。在网络中使用OSPF协议后，大部分路由将由OSPF协议自行计算和生成，无须网络管理员人工配置，当网络拓扑发生变化时，协议可以自动计算、更正路由，极大地方便了网络管理。但如果使用时不结合具体网络应用环境，不做好细致的规划，OSPF协议的使用效果会大打折扣，甚至引发故障。

OSPF是一种链路状态协议。每个路由器负责发现、维护与邻居的关系，并将已知的邻居列表和链路费用LSU(Link State Update)报文描述，通过可靠的泛洪与自治系统AS(Autonomous System)内的其他路由器周期性交互，学习到整个自治系统的网络拓扑结构;并通过自治系统边界的路由器注入其他AS的路由信息，从而得到整个Internet的路由信息。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新

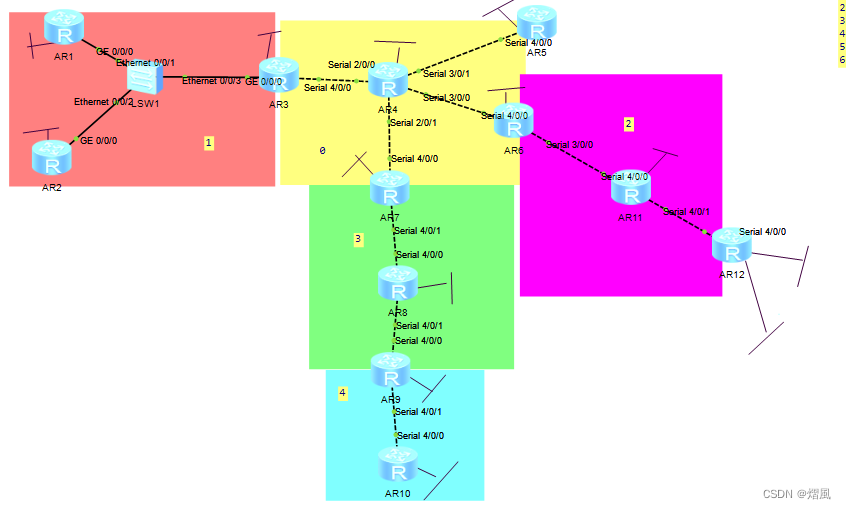

实验拓扑

实验目的

1、R4为ISP，其上只能配置IP地址:R4与其他所有直连设备间使用公
2、R3--R5/6/7为MGRE环境，R3为中心站点
3、整个OSPF环境IP地址为172.16.0.0/16
4、所有设备均可访问R4的环回;
5、减少LSA的更量，加快收效，保障更新安全
6. 全网可达

 实验思路：

1、子网划分
a)按照区域（6个）划分
b)区域内自由划分
2、配置--IP地址
3、缺省路由+NAT
4、MGRE环境配置
5、OSPF协议
6、重发步
7、域间路由汇总、域外路由汇总
8、空接口防环路由
9、特殊区域
10、更改hello时间
11、OSPF认证
12、测试全网可达

实验过程

1.ip规划

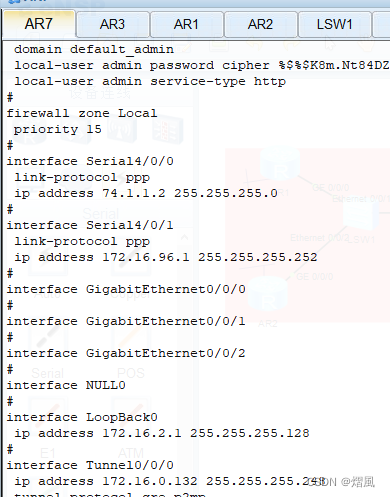

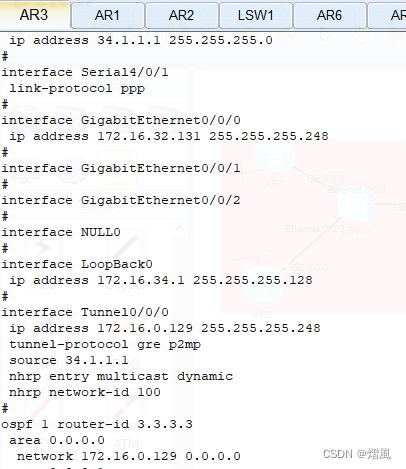

2、配置--IP地址
