MGRE 网络的构建

一、网络类型：

点到点

BMA：广播型多路访问 – 在一个MA网络中同时存在广播（洪泛）机制

NBMA：非广播型多路访问—在一个MA网络中，没有洪泛机制

MA：多路访问  在一个网段内，存在的节点数量不限制

BMA –广播型多路访问  在一个MA网段内同时存在广播、洪泛功能；

以太网  共享型网络

在一条物理的链路上使用大量的频率电波来同时传输数据，起到带宽叠加的作用；

物理网线：RJ-45双绞线     RJ-11电话线    同轴电缆    光纤

设计成为BMA类型，故需要MAC地址（每个节点唯一）-实现二层单播

同时设计存在洪泛机制；

存在冲突—CSMA/CD 载波侦听多路访问/冲突检测     交换机彻底解决

NBMA  非广播型多路访问    --- 帧中继/MGRE

MGER 多点GRE

在多个网络间需要通过VPN来建立形成一个整体的网络时，若使用点到点GRE；tunnel和网段的数量将成指数上升，路由表将变大，要求所有的节点为固定的公有IP地址；

MGRE可以解决这些问题：

MGRE—多点GRE  --又称为DSVPN 自动智能VPN= MGRE+IPSEC

普通的GRE为点到点网络类型；若将多个节点使用普通GRE连接起来，将配置大量的网段和路由信息，且所有节点为固定IP地址；

MGRE-多点GRE --- 多个节点构建为一个网段；结构为中心到站点结构；站点可以基于NHRP实现ip地 址不固定;

NHRP：下一跳路径发现协议   非固定ip地址分支站点，主动到固定IP的中心站点注册；中心生成MAP

映射---tunnel口IP与公有ip地址的对应；

若分支到分支，那么将在中心站点下载map来实现直接通讯；

实验拓扑如下

 实验要求

1、R4为ISP，所连接的所有物理接口为公有网段，任意指定ip即可
2、R1-2-3 构建一个星型结构的MGRE结构，其中r1为中心点，假设r1的公有ip为固定地址
3、R1-5-6 构建另一个全连网状的MGRE网络，其中R1/5均为中心区域;
4.使用OSpF实现整个私有网络的互通，同时所有pc可以正常访问R4的环回

实验思路：

地址划分，公网ip规划

边界路由缺省和nat的配置

构架MGRE 网状和星型结构

启动ospf动态协议，实现私网互通

地址规划如上拓扑图

配置部分结果如下

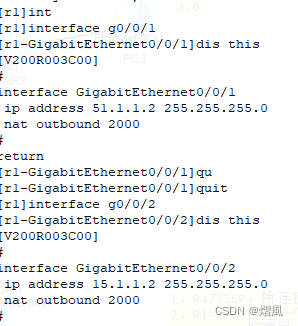

 缺省路由和nat配置如下

星型MGRE 配置如下（单站点配置）

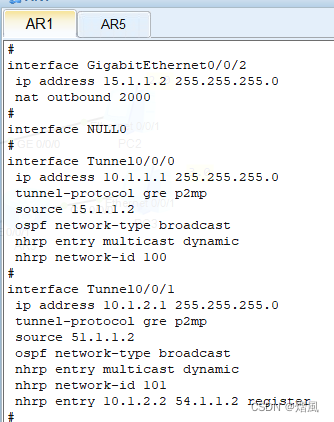

r1配置如下

r2配置如下



r3配置如下

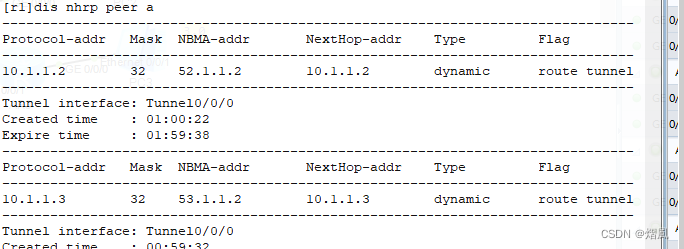

 配置结果如下

 网状结构配置如下（双站点配置）



 r4配置如下

 r5配置如下

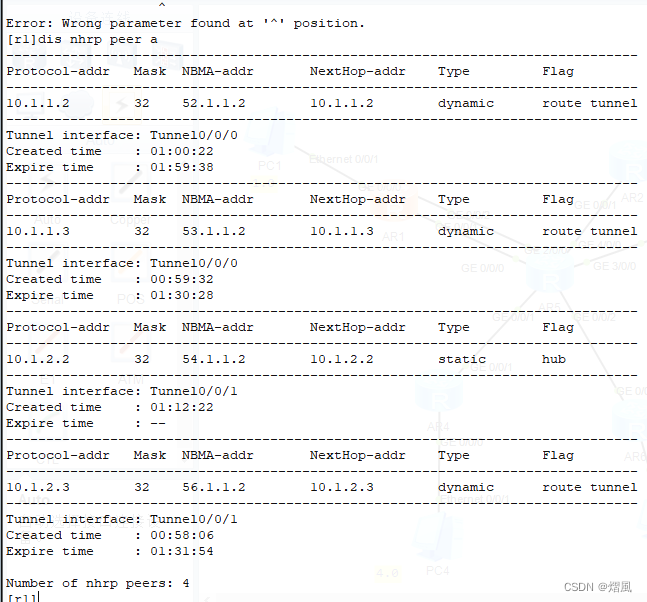

 测试结果如下

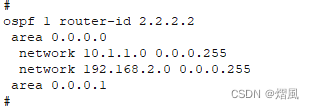

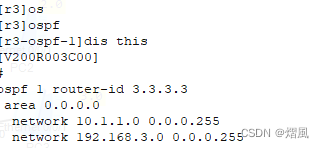

 启动ospf协议，进行宣告

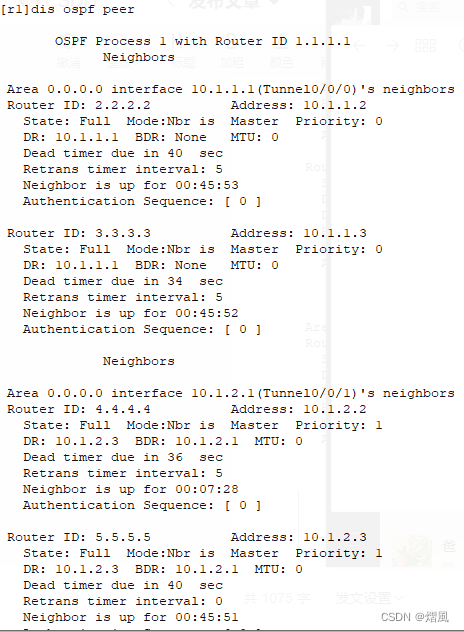

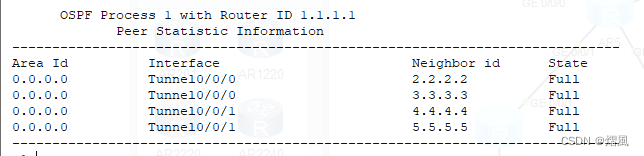

结果如下

设备ping通r5环回

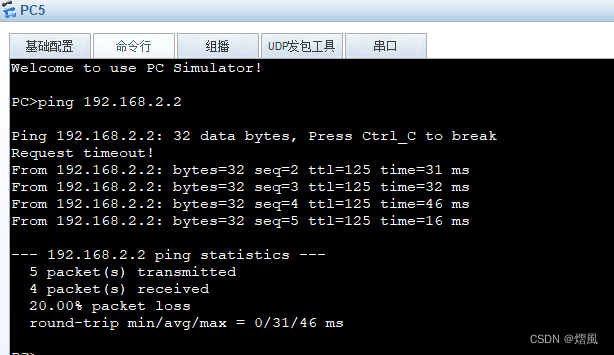

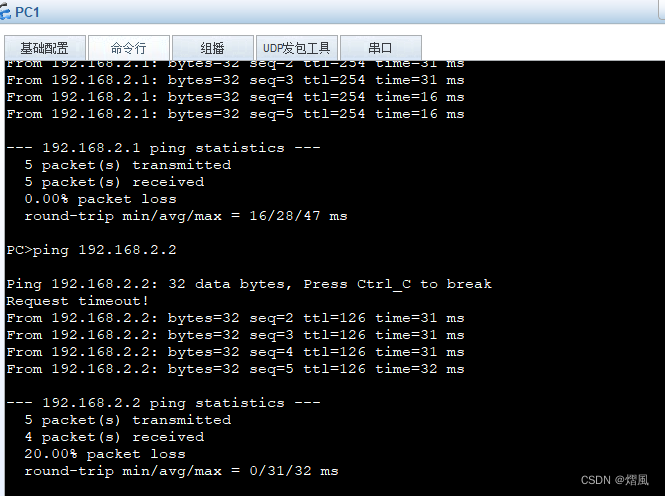

设备进行私网互通

 测试完成，实验目的达到

实验注意：在这次实验中全连网状，至少两个中心站点

坚信自己没有错，那就是软件的错，要对自己有足够信心
