LVS+Keepalived 高可用群集实例

Keepalived工具介绍

专为LVS和HA设计的一款健康检查工具

支持故障自动切换

支持节点健康状态检查

判断LVS负载调度器、节点服务器的可用性，当master主机出现故障及时切换到backup节点保证业务正常，当master故障主机恢复后将其重新加入群集并且业务重新切换回master节点。

Keepalived采用VRRP热备份协议，实现Linux服务器的多机热备功能，可以解决静态路由出现的单点故障问题

在一个LVS服务集群中通常有主服务器(MASTER）和备份服务器(BACKUP〉两种角色的服务器，但是对外表现为一个虚拟IP，主服务器会发送VRRP通告信息给备份服务器，当备份服务器收不到VRRP消息的时候，即主服务器异常的时候，备份服务器就会接管虚拟IP，继续提供服务，从而保证了高可用性。

keeplived体系主要模块以及作用：

Keepalived体系架构中主要有三个模块，分别是core.check和vrrp

core模块:为keepalived的核心，负责主进程的启动、维护及全局配置文件的加载和解析。

vrrp模块:是来实现VRRP协议的。

check模块:负责健康检查，常见的方式有端口检查及URL检查。

一个合格的集群需要满足至少以下三个特点

1.负载均衡

2.健康检查（探针）

3.故障切换

---

LVS+Keepalived 高可用群集实例

主DR服务器：192.168.10.10

备DR服务器：192.168.10.13

Web服务器1：192.168.10.100

Web服务器2：192.168.10.101

vip：192.168.10.188

客户端：192.168.10.200

1.安装keeplived（主，备DR服务器上都要设置）

[root@localhost ~]# yum install -y ipvsadm keepalived

2.配置keeplived（主，备DR服务器上都要设置）

[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak
[root@localhost keepalived]# vim keepalived.conf

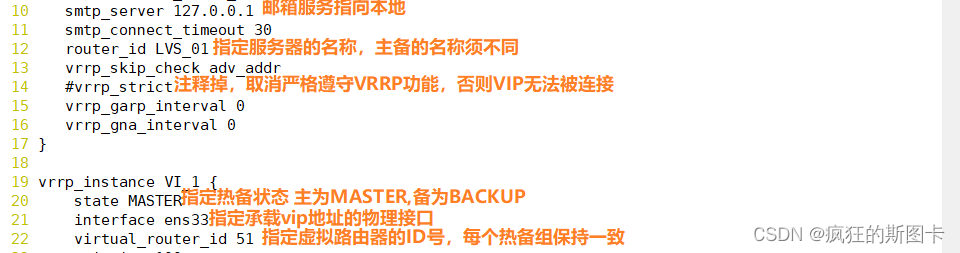

切换到主DR服务器上

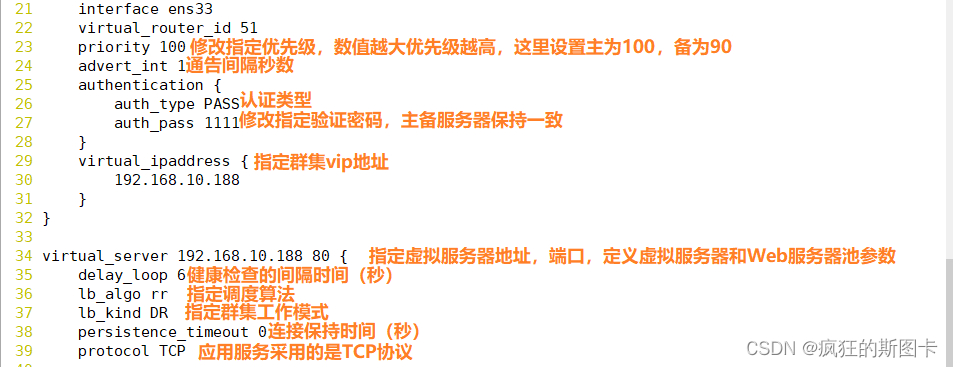

[root@localhost keepalived]# vim keepalived.conf
[root@localhost keepalived]# scp keepalived.conf 192.168.10.13:`pwd`
##把修改好的keeplived配置文件scp到备DR服务器上

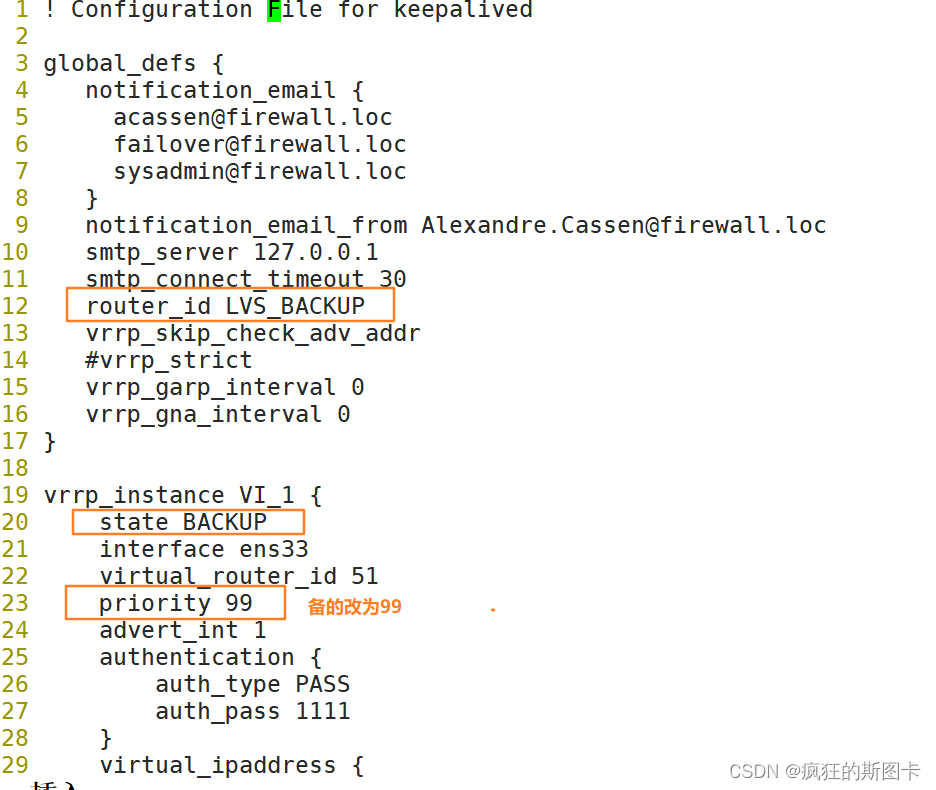

切换到备DR服务器

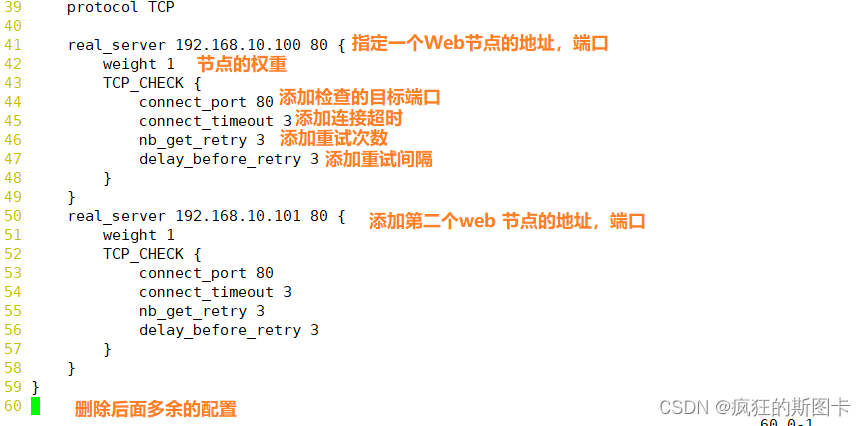

[root@localhost keepalived]# vim keepalived.conf

只修改框出来的 其余不变

开启modprobe模块（主备机都要操作）

[root@localhost keepalived]# modprobe ip_vs

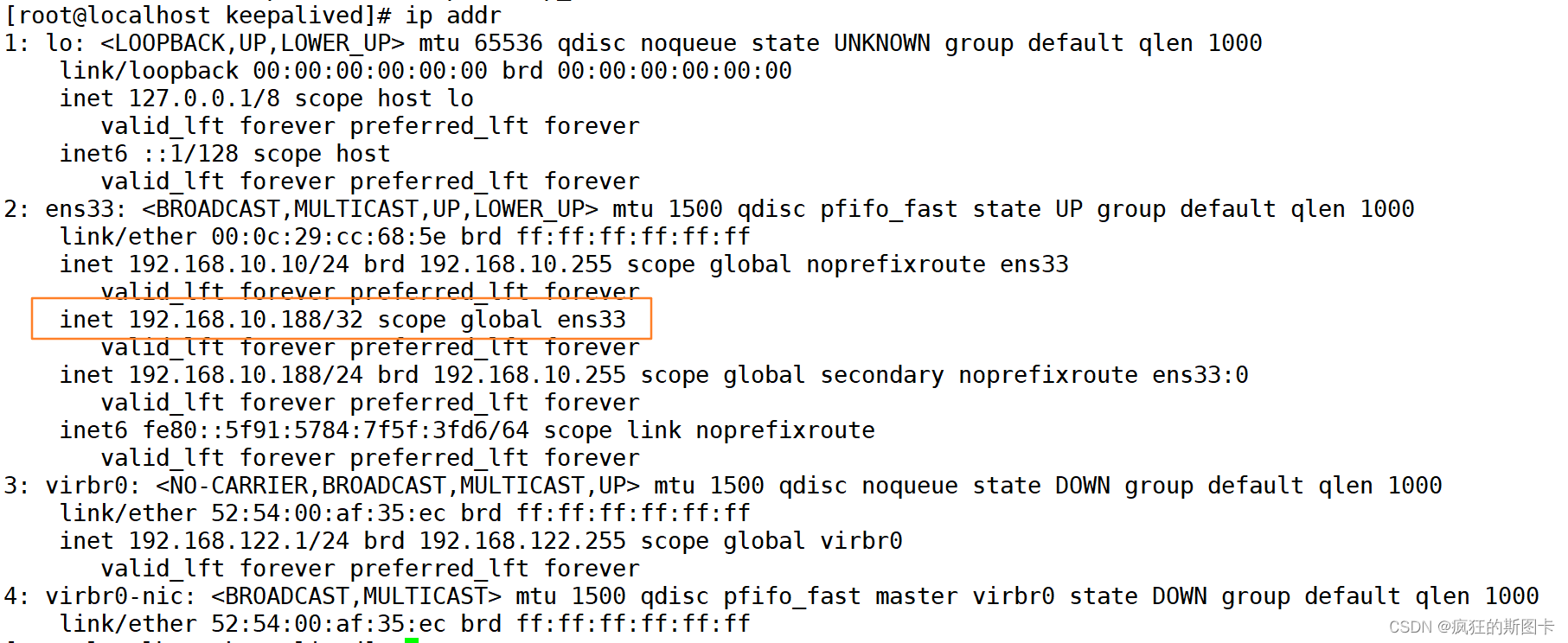

[root@localhost keepalived]# ip addr

切换到主DR服务器，关闭keepalived服务，模拟故障

[root@localhost keepalived]# systemctl stop keepalived.service

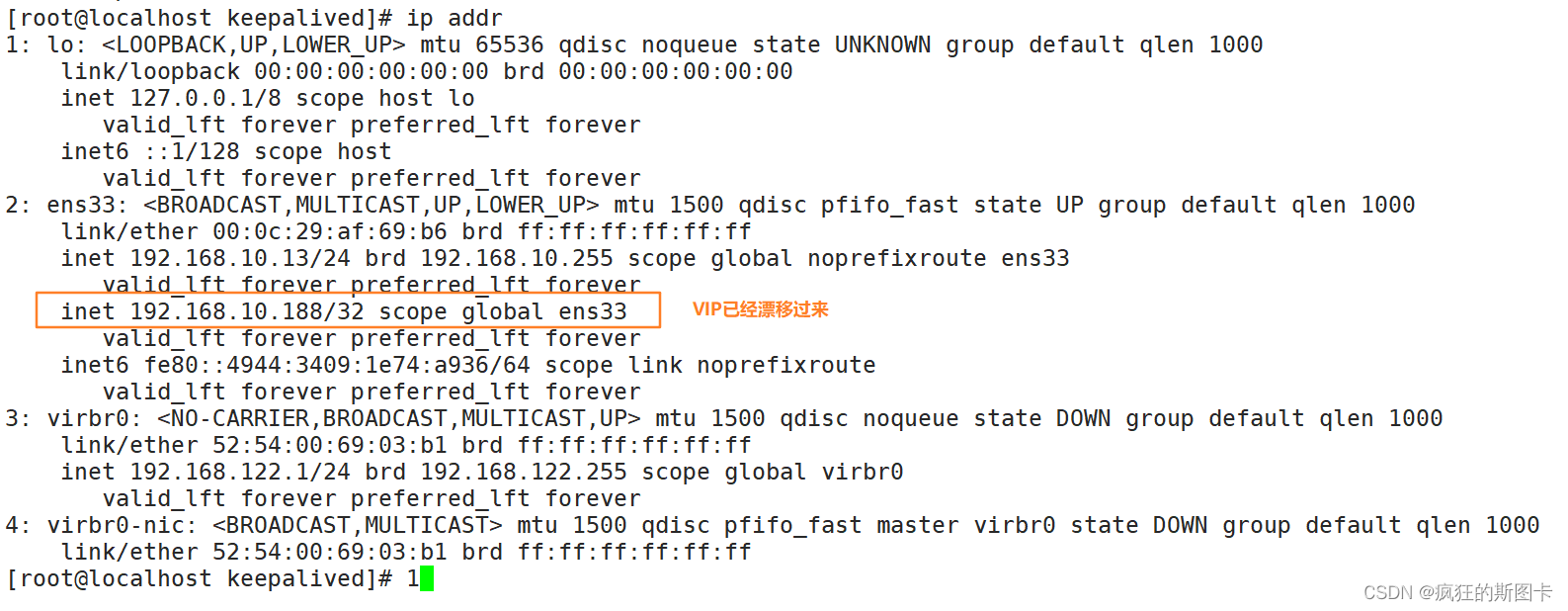

到备DR服务器上查看

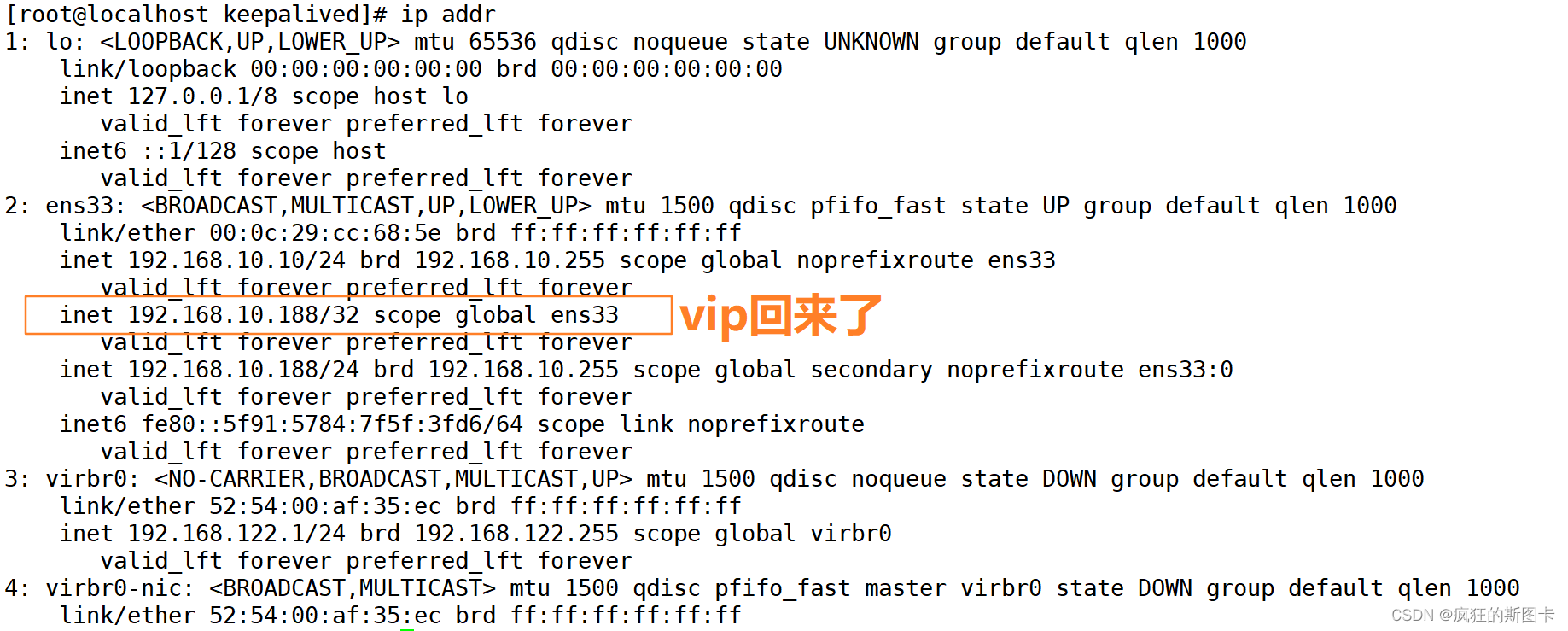

切换到主DR服务器，开启Keepalived服务，看VIP是否回过来

[root@localhost keepalived]# systemctl start keepalived.service

重启keeplived和ipvsadm服务（主备机都要操作）

[root@localhost ~]# systemctl restart keepalived.service ipvsadm.service

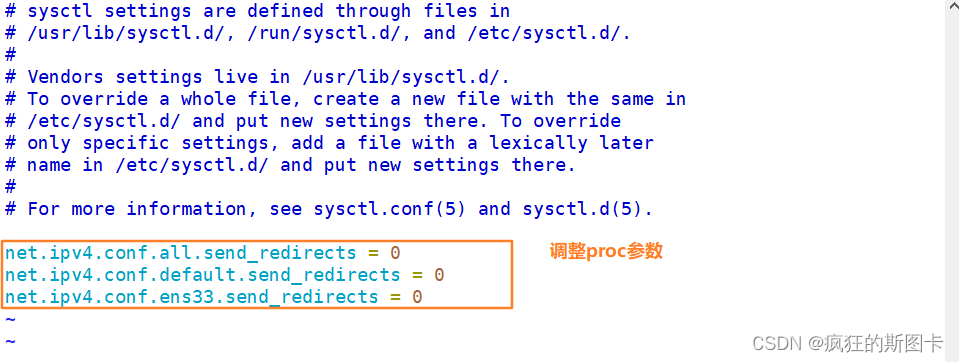

调整proc操作（主备机都要操作）

[root@localhost ~]# vim /etc/sysctl.conf

重新加载下

[root@localhost ~]# sysctl -p
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

---

切换到节点服务器【（1）（2）都要配置 】

开启httpd服务

[root@send ~]# systemctl start httpd

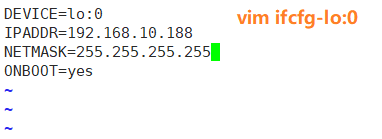

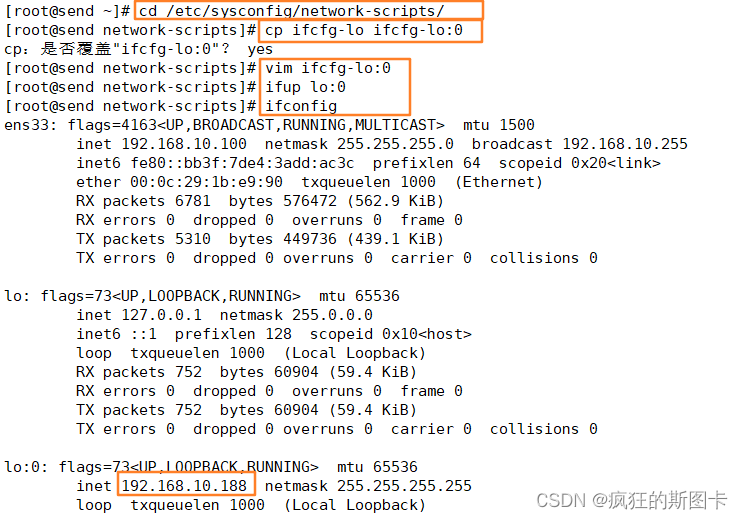

设置虚接口

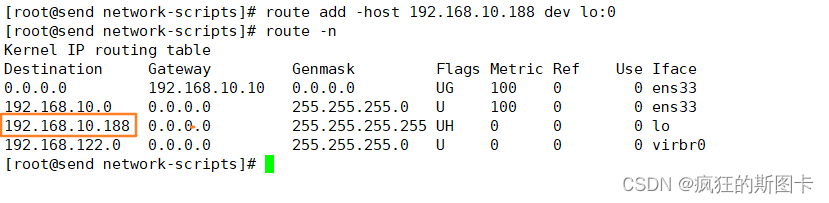

添加路由条目

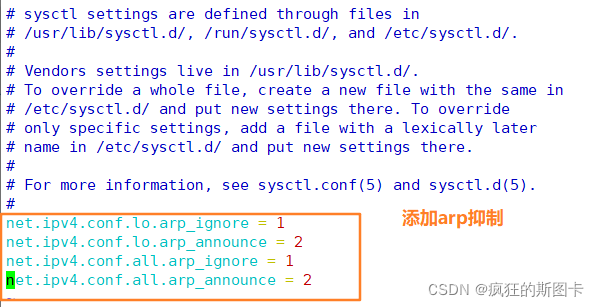

修改内核参数

[root@send network-scripts]# vim /etc/sysctl.conf

加载参数

[root@localhost network-scripts]# sysctl -p
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

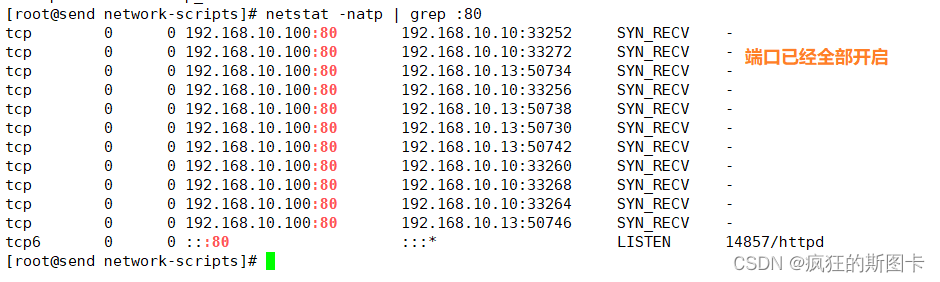

查看端口

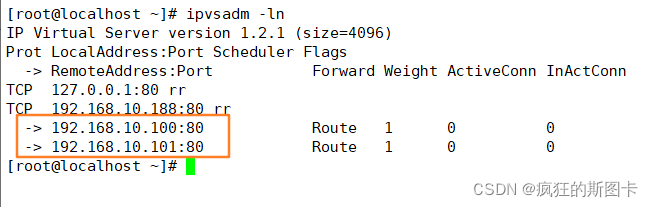

切换到主备DR服务器查看

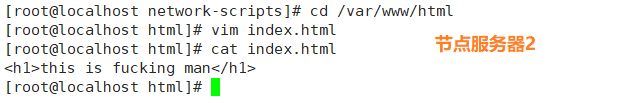

准备网页文件

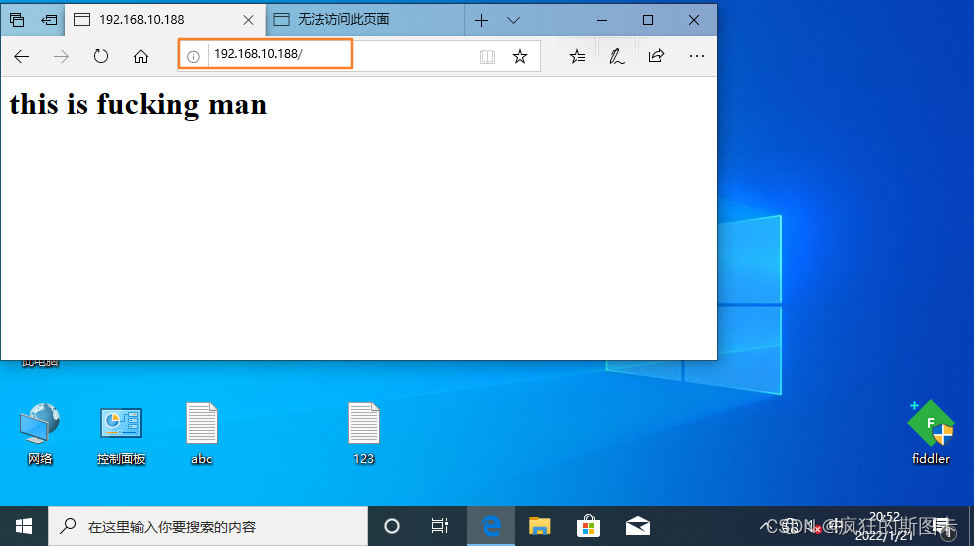

切换到客户机开网页验证

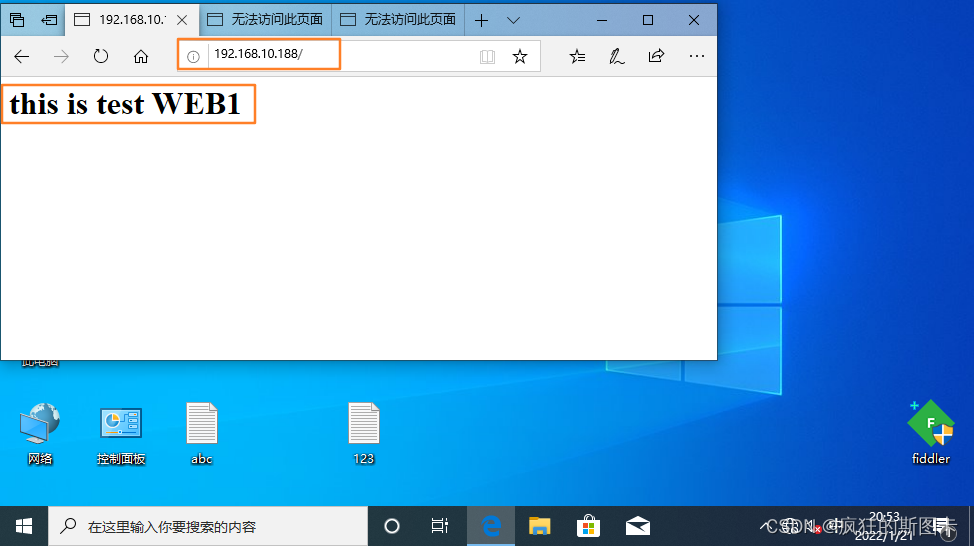

等待连接保持结束时间，再刷新页面

总结

Keepalived通过什么判断哪台主机为主服务器,通过什么方式配置浮动IP?

Keepalived首先做初始化先检查state状态，master为主服务器， backup为备务器。然后再对比所有服务器的priority，谁的优先级高谁是最终的主服务器。

优先级高的服务器会通过ip命令为自己的电脑配置一个提前定义好的浮动IP地址。

keepalived的抢行与非抢占模式:

抢占模式即MASTER从故障中恢复后，会将VIP从BACKUP节点中抢占过来。非抢占模式即MASTER恢复后不抢占BACKIP升级为MASTER后的VIP

非抢占式俩节点state必须为bakcup，且必须配置nopreempt
注意:这样配置后，我们要注意启动服务的顺序，优先启动的获取master权限，与优先级没有关系了。

脑裂现象

master主机状态正常但是master与backup之间的链路断开了，导致master发送的vrrp报文无法正常的传送到backup主机上backup在超时时间内没有接收到vrrp报文就会认为master故障，从而把自己提升为master角色并使用ip命令生成VIP

预防脑裂现象：

再增加一条主备之间的链路
可以脚本来监测主备之间的链路状态，如果发现链路有问题，就主动关闭keepalived服务
使用第三方监控软件系统来监控主备之间的链接状态，服务状态，ip状态，再根据监控状态进一步处理

master主机状态正常但是master与backup之间的链路断开了，导致master发送的vrrp报文无法正常的传送到backup主机上backup在超时时间内没有接收到vrrp报文就会认为master故障，从而把自己提升为master角色并使用ip命令生成VIP
