四、子网划分

• mac地址 真实存在

• ip地址 逻辑上的地址

可划分主机数：

• A类 可分一千六百万主机

• B类 可分六万主机

• C类 可分二百五十四主机

子网掩码

网络位的个数

IP地址/子网掩码：

A：10.0.0.1/8

B：172.16.2.2/16

C：192.168.91.1/24

• 网络位必须是连续的1，且1必须位于高位

  1111 1111.1110 0000.0000 0000.0000 0000 可作为子网掩码

  1111 0111.1110 0000.0000 0000.0000 0000 不可作为子网掩码

网关

192.168.91.1/24

192.168.91.2/24 不需要网关

判断两个地址是否可以直接通信

A：192.168.1.1/24

B：192.168.1.33/27

1、将IP地址转换成二进制数

• 192.168.1.1/24

  1100 0000.1010 1000.0000 0001.0000 0001

  1111 1111.1111 1111.1111 1111.0000 0000

  128+64=192 2^7+2^6=192

  128+32+8=168 2^7+2^5+2^3=168

  192.168.1.0 网段

• 192.168.1.33/24

  1100 0000.1010 1000.0000 0001.0000 0001

  1111 1111.1111 1111.1111 1111.1110 0000

  192.168.1.32 网段

不可直接通信

电脑判断

• 用A的子网掩码和B的地址做与运算，如果一样，数据就可以发给B

当B收到消息后，会用自己的子网掩码和A的地址相与

子网掩码可以自由分配网络位

可变长子网掩码：VLSM

• 主机位                                           网络位

  1111 1111.1111 1111.1111 1111.0   000 0000

  1111 1111.1111 1111.1111 1111.1   000 0000

网段：主机位全为0（第一个地址）

广播位：主机位全为1（最后一个地址）

192.168.2.00 000000

网段：192.168.2.0

广播位：192.168.2.63

192.168.2.01 000000

网段：192.168.2.64

广播位：192.168.2.127

192.168.2.10 000000

网段：192.168.2.128

广播位：192.168.2.191

192.168.2.11 000000

网段：192.168.2.192

广播位：192.168.2.255

五、交换机基本原理与配置

1、数据链路层功能

• 数据链路的建立、维护与拆除

• 帧包装、帧传输、帧同步

• 帧的差错恢复

• 流量控制

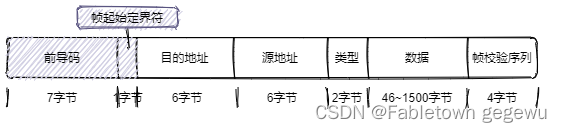

2、以太网帧格式

类型：用来标识上层协议的类型，例如0800H表示IP协议

数据字段：范围是46字节~1500字节（1500字节——MTU最大传输单元）

帧校验：根据算法

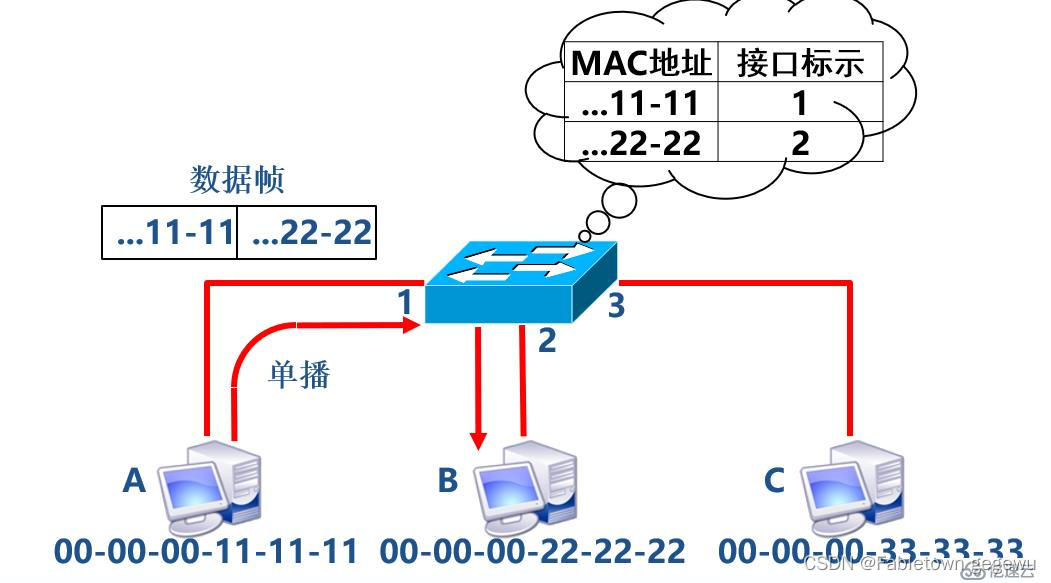

3、交换机的工作原理

• A主机想法消息给B主机

• 交换机里有一张mac地址表，初始状态下，此表为空

• 当A主机发送数据帧给B主机时

  数据帧格式为：

  源mac地址：11-11

  目的mac地址：22-22

四大原理：

1.学习功能——-数据帧经过交换机，交换机会自动学习数据帧的源mac地址

2.转发功能——数据帧经过交换机，会在mac表中查找数据的目的mac，查找成功，会从相应的接口转发数据

3.查询功能(泛洪)——数据经过交换机，会在mac表中查找数据的目的mac，查找失败，会从所有接口转发相同数据(泛洪）

4.刷新功能——交换机默认300s刷新一次mac地址表

交换机以太网接口的工作模式：

• 单工

  • 两个数据站之间只能沿单一方向传输数据

• 半双工

  • 两个数据站之间可以双向数据传输，但不能同时进行

• 全双工

  • 两个数据站之间可双向且同时进行数据传输

• 交换机以太网接口速率

  • 接口连接时进行协商

  • 协商失败则无法正常通信

寻找端口号

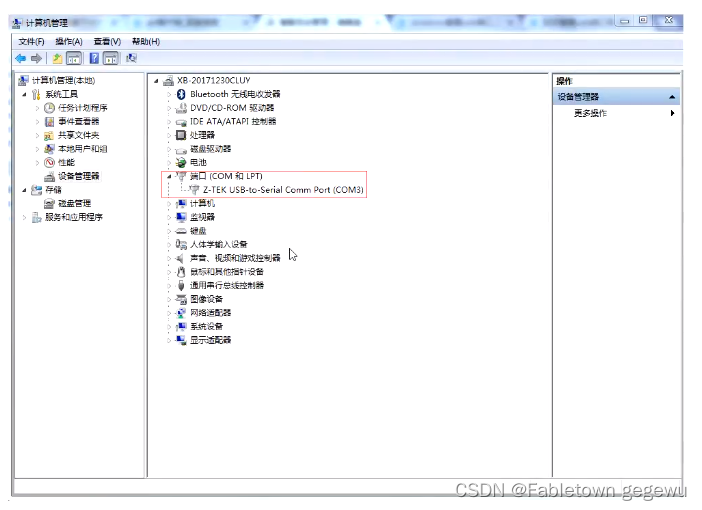

• 右键计算机->管理->设备管理，在打开的页面点击一下"设备管理器"，在其中点击端口（COM和LPT)"，可以看到此时连接了console线的端口号。我的端口号为COM3。

• 打开crt点击快速连接 主要修改是:

  • 将协议改为: serial

  • 端口设置为: COM3 (即: 连接console线的哪一个端口)

  • 波特率设置为: 96009

  • 远程连接协议：

    • ssh

    • telnet

    • seria

两种视图：

• 用户视图: 基本操作，查看基本信息 (权限受限 只看下，不能操作)

• 系统视图: 进阶操作，配置静态路由，动态路由: rip ，ospf，BGP(既能看又能操作)

• 接口模式:配置ip地址等操作 (配置IP地址时使用)

4、交换机的命令行配置

用户视图切换系统视图 < >sys

改名字 < >sys [ ]sys+名字

进入接口模式 < >sys [ ]int g0/0/0

查看接口信息 display this (dis th)

保存命令配置 < >save

查看当前配置 < >displaycurrent-configuration

关闭提示信息 < > u t m [ ] undo info-center enable

查看当前保存的配置 display saved-configuration

退出 < > [ ] q(qiut)
