解决思路：先生成离散点的外包矩形（为即将生成格网提供空间参照），再利用外包矩形生成格网

解决方法：

选择【数据管理工具】-【要素】-【最小边界几何工具箱】。将离散点作为输入数据，几何类型选择【RECTANGLE_BY_AREA】，其他选项默认即可。完成后输出要素即为离散点的最小外接矩形。

图1 生成外包矩形

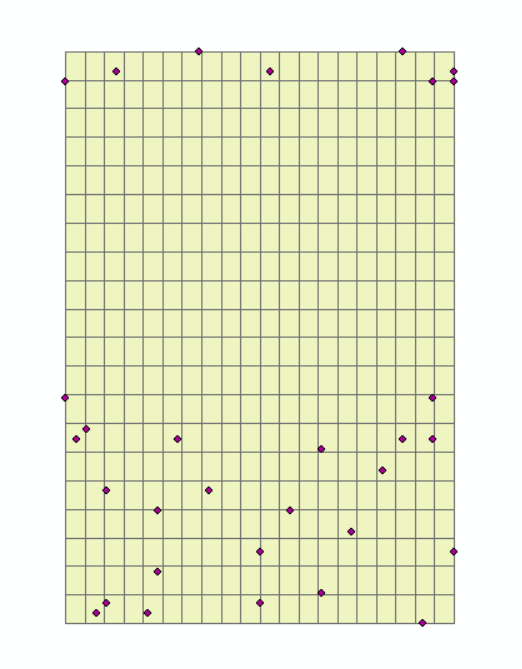

选择【数据管理工具】-【要素类】-【创建渔网】。在输出要素类中设定输出位置及名称，在模板范围中选择（1）中生成的最小外接矩形就会在选项下方自动生成一个格网范围，下面将行数列数都设为20，象元宽度象元高度都设为0（如果设置象元宽度和象元高度，行数列数都设为0），创建坐标点选项不勾选（若勾选则会生成坐标点要素，本次不需要），几何类型选择【Polygon】。完成后即可生成格网。
