实验三 ARP 协议分析实验

1、ARP 协议分析实验

    1．ARP 协议介绍

    ARP 是地址解析协议（Reverse  Address   Resolution   Protocol）的缩写，负责实现从IP 地址到物理地址（如以太网MAC 地址）的映射。在实际通信中，物理网络使用硬件地址进行报文传输。IP报文在封装为数据链路层帧进行传送时，就有必要把 IP地址转换为对应的硬件地址，ARP正是动态地完成这一功能的。

     （1）ARP 报文格式

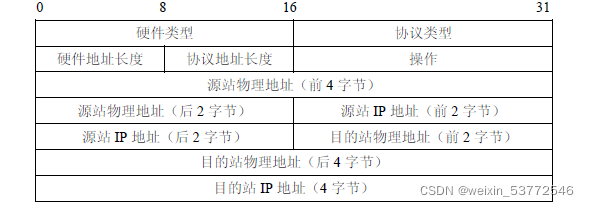

                                图1 ARP 报文格式

    ARP 协议报文是定长的，其格式如图1 所示，报文中每一字段的含义如下：

    * 硬件类型：表示物理网络的类型，“0X0001”表示以太网；

    * 协议类型：表示网络网络协议类型，“0X0800”表示IP 协议；

    * 硬件地址长度：指定源/ 目的站物理地址的长度，单位为字节；

    * 协议地址长度：指定源/ 目的站IP 地址的长度，单位为字节；

    * 操作：指定该报文的类型，“1”为ARP 请求报文，“2”为ARP 响应报文；

    * 源端硬件/IP 地址：由ARP 请求者填充；

    * 目的站物理地址：在请求报文中为0，在响应报文中，由由发送响应报文的主机填写接收该报文的目的主机的物理地址；

    * 目的站IP 地址：由ARP 请求者填充，指源端想要知道的主机的IP 地址。只有IP 地址等于该IP 地址的主机才向源主机发送相应报文。

     （2）ARP 的工作方式

    在以太网中，每台使用ARP 协议实现地址解析的主机都在自己的高速缓存中维护着一个 地址映射表，这个ARP表中存放着最近和它通信的同网络中的计算机的 IP                     地址和对应的MAC 地址。

    注意：不同网络中的IP地址将对应网关。

    当两台计算机通信时，源主机首先查看自己的ARP表中是否有目的主机的 IP 地址项，若有则使用对应的MAC 地址直接向目的主机发送信息；否则就向网络中广播一个ARP请求报文，当网络中的主机收到该ARP请求报文时，首先查
